Бесшумные насосные станции водоснабжения: особенности конструкции, принцип действия, особенности выбора

Принцип работы

Функционирование любой насосной станции зависит от насоса, гидроаккумулятора и предназначенной для регулировки давления автоматической системы. После запуска устройства, вода закачивается в напорный резервуар (аккумулятор), после чего она перемещается по трубам

Важно знать, как отрегулировать давление воды регулятором давления, прежде чем приступать к каким либо работам.

Насос отключается, когда достигнут верхний предел давления. Дальнейшее поступление воды происходит за счет наличия давления в резервуаре, пока оно не опустится до нижней предельной величины. Затем насос возобновляет свою работу.

Насосная станция ДЖИЛЕКС Джамбо 50/28 Ч-18 (530 Вт)

Производительность оборудования позволяет обеспечить мощность 3 куба в час, причем подается чистая вида, без каких-то сторонних примесей – частички не более 0,9 мм.

Корпус агрегата изготовлен из чугуна. Прибор оборудован насосом центробежного типа и баком объемом 18 л, здесь хранится запас воды, погретой не больше чем до + 36С. Непосредственно станция довольно компактная, экономная и тихая.

Изделие по весу не более 15 кг. Станция может качественно работать, если водоносный слой расположен на уровне не ниже 9 м. Воду насос выкачивает на высоту до 29 м. Электродвигатель имеет мощность 530 Вт.

Преимущества:

  • компактность;
  • стоимость;
  • качество изготовления;
  • надежность;
  • производительность.

Недостатки:

не выявлены.

Что дает станция

Кроме насоса, она оснащается комплектом агрегатов и имеет ряд преимуществ перед отдельно купленным насосом:

  1. Сохраняет заданное давление в системе водоснабжения.
  2. Выполняет подачу воды без включения насоса при кратковременном открытии крана или иного потребителя воды. Эта функция бережет ресурс электродвигателя.
  3. Позволяет размещать оборудование в удобном месте, в том числе на огороде.
  4. Имеет автономный режим работы.

Приобретя станцию, можно к водоснабжению подключить стиральную машину-автомат, душ и другие полезные для быта устройства, которые требуют наличия постоянного давления воды.

Насосная станция Grundfos SCALA1 3-35 BVBP (720 Вт)

Изделие относится к премиум-классу, отличается надежностью и продолжительным временем службы. Насосная станция может стабильно поддерживать высокий напор в трубопроводе, давая возможность постоянно пользоваться высоким давлением воды.

Причем оборудование потребляет только 720 Ватт электроэнергии и позволяет обеспечивать высокую производительность, которая составляет 3,5 кубометра в час. Также устройство имеет относительно малый вес и небольшие размеры, это дает возможность легко выполнить самостоятельный монтаж. Компания позаботилась о продолжительной службе прибора, оборудовав его эффективной защитой от холостого хода и перегревания.

Преимущества:

  • масса 13 кг;
  • тихая работа;
  • износоустойчивость;
  • продолжительное время эксплуатации;
  • стабильный высокий напор;
  • компактность;
  • высокая мощность;
  • экономная работа.

Недостатки:

высокая цена.

Насосная станция Denzel PS1000X (1000 Вт)

Если требуется высококачественное поверхностное насосное оборудование, которое способно доставлять воду на значительное удаление от скважины, то в этом случае есть смысл присмотреться к модели Denzel PS1000X.

Максимальный напор в этом оборудовании составляет 44 м, потому вопросов с подачей воды от колодца до жилища не должно появиться. Причем глубина всасывания находится в приделах 8 м.

Производительность насосной станции находится в пределах 3,6 куба воды в час. Объем бака – 24 л.

Преимущества:

  • высокая производительность;
  • качественное изготовление;
  • надежность в эксплуатации;
  • мощность;
  • небольшие размеры;
  • легкость в подключении.

Недостатки:

уровень шума в процессе эксплуатации.

Правила монтажа

Установка насосной станции в колодце

Схема подключения насосной станции в частном доме (обвязка) зависит от месторасположения установки, а также от уровня промерзания земли.

Выбор места для установки устройства

Первое, что потребуется сделать – определиться с местом расположения насосной станции. Это может быть:

  • внутридомовое помещение (подвал, подпол);
  • кессон – утепленный и гидроизолированный приямок, расположенный ниже уровня промерзания грунта;
  • полка в колодце.

При выборе стоит руководствоваться техническими показателями — предельной глубиной всасывания насоса. В скважинах возможно лишь обустройство кессона, поскольку станция может поднимать воду только с глубины 9 метров. Замаскированный приямок потребуется и на даче – при наружном обустройстве аппарат могут попросту украсть. Можно смонтировать его и на полочке в дачном колодце, но для безопасности потребуется крышка из стали, запираемая на надежный замок.

Схема подключения

Для бесперебойного функционирования станции потребуется обеспечить непрерывную подачу воды из источника. При пользовании системной водоснабжения круглый год понадобится побеспокоиться о защите от промерзания. Для этого выкапывается прямой ров от колодца либо кессона до фундаментного основания дома, в который затем будут проложены трубы.

Закапывать трубные отрезки нужно ниже глубины, на которую промерзает грунт

При формировании траншеи понадобится принять во внимание наклон в сторону водозабора, чтобы на период консервации сливалась лишняя вода из трубопровода

В ситуации с близким расположением подпочвенных источников, трубы устанавливают выше их критического уровня. Магистраль необходимо утеплить либо воспользоваться греющим кабелем.

Электрический двигатель насоса обладает большой мощностью, поэтому для всей установки лучше выделить отдельную линию электроснабжения, сделать заземление, а также поставить стабилизатор напряжения.

Обвязка насосной станции в частном доме выполняется в таком порядке:

  1. Монтируют водозаборный узел. Для этого подсоединяют путем подключения к внешней стороне трубы из полипропилена фильтра из металлической сетки и обратного клапана. Последний необходим для стабильного заполнения трубопровода водой. Его фиксация осуществляется посредством муфты с наружной резьбой.
  2. Проводят установку гидравлического аккумулятора и блока управления. Подсоединять их лучше всего посредством пятивыводного штуцера, монтируемого в напорный трубопровод в удобном месте. Также на него устанавливают манометр и реле давления, а к боковому вводу штуцера подключают гидравлический аккумулятор.
  3. Подсоединяют потребители к насосной установке, вначале – раздающий коллектор.
  4. Перед пуском заполняют водой рабочую часть системы. Для этого нужно выкрутить заглушку из заливного отверстия, расположенного в верхней части насоса, либо использовать специальную воронку. Потом заглушку устанавливают на место.
  5. Подключают к электропитанию для плавного пуска и проверяют давление и автоматику. Поначалу вода будет идти с воздухом — удаются воздушные пробки, образовавшиеся при заливке насосной станции. Ровная струя без пузырьков – показатель того, что система перешла в рабочий режим, можно ей пользоваться.

После запуска станции из выходного отверстия напорного трубопровода либо открытого водопроводного крана на протяжении двух-трех минут должна пойти вода. Если этого не произошло, установку отключают и в систему доливают воду, а затем производят повторный запуск. Когда пуск оборудования удачно выполнен, нужно его «обкатать», а потом отрегулировать настройки реле давления и гидравлического блока.

При монтаже поверхностных деталей устройства принимают во внимание, что все дополнительные приборы лучше всего устанавливать с применением обратных клапанов либо шаровых кранов с американкой. Это необходимо для легкого съема устройства при замене или ремонтных работах, при этом не потребуется сливать воду из трубопровода

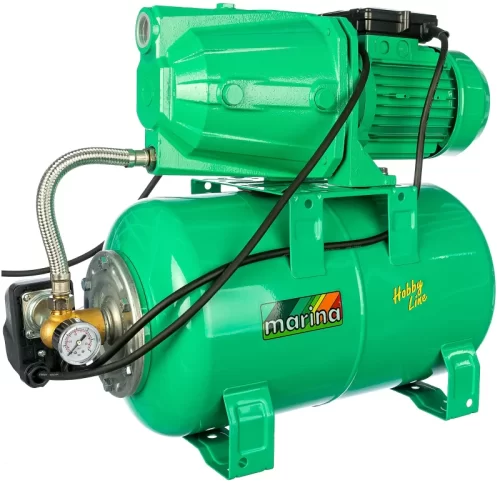

Насосная станция Marina CAM 100/25 (1100 Вт)

Это одна из самых бюджетных моделей. Причем пользователям предлагается высокая производительность 4,2 кубометра в час и подъем воды на высоту до 45 метров. При этом оборудование может увеличивать напор в сети водопровода.

Изделие характеризуется великолепной герметичностью, у некоторых владельцев прибор нормально работал даже после затопления шахты. По причине установленного бака для хранения воды объемом 25 литров предусматривается лишь горизонтальный вариант монтажа.

Компания Marina сделала бюджетную насосную станцию, которая работает в нескольких режимах: с самостоятельным водозабором и при увеличении напора.

Преимущества:

  • высокая мощность;
  • стоимость;
  • хорошая герметичность;
  • режим увеличения напора.

Минусы:

не выявлены.

Установка насосной станции своими руками: важные нюансы, полезные советы

Типовая схема установки насосной станции в частном доме

В любом случае надо уменьшить количество механических примесей. Ответственные производители указывают допустимую величину частиц. Но чем их меньше, тем дольше оборудование будет выполнять свои функции без нареканий. Кроме указанных на схеме элементов применяют гравийную подсыпку на дне колодца. Перед фильтром тонкой очистки устанавливают отвод для полива, мойки машин, иных технических нужд.

Источник утепляют. Трассу к дому прокладывают на глубине ниже уровня промерзания почвы с небольшим запасом.

Чтобы увеличить глубину забора воды, насосную станцию устанавливают ближе к нему в специальном утепленном кессоне. Его размер должен быть достаточным для технического обслуживания

Регулировку реле выполняют в соответствии с инструкциями производителя. В стандартном реле большой пружиной устанавливают нижний уровень напора. Маленькой устанавливают необходимый рабочий диапазон. Как правило – не более 1÷1,5 бар.

Из отзывов мастеров ремонтных мастерских и владельцев не сложно узнать типовые неисправности насосной станции для частного дома. Претензии предъявляют к пластиковым рабочим колесам, которые выходят из строя при перегреве. Также выходит из строя графитовый сальник, что сопровождается появлением течи. Если напряжение в сети ниже установленной нормы, возможны сбои в работе реле. Некоторые из неисправностей можно предотвратить тщательным выбором лучших образцов оборудования. Следует регулярно проверять техническое состояние оборудования

Особое внимание уделяют исправности автоматических средств защиты

В этом видео подробно рассказано о том, как установить насосную станцию своими руками:

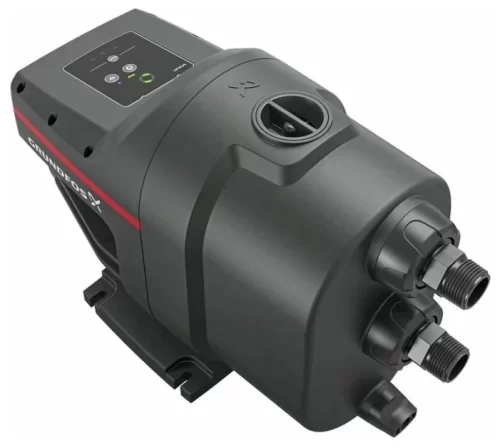

Насосная станция Grundfos SCALA2 3-45 (579 Вт)

Новый модельный ряд автоматических насосных станций позволяет эффективно и быстро разрешить проблему недостаточного давления в трубопроводе. Это полностью автоматическое и компактное оборудование для увеличения напора в системах домашнего снабжения водой. Главное отличие модели состоит в том, что прибор может поддерживать постоянное давление при переменном расходе воды.

Современная электронная система моментально отреагирует на разные колебания в давлении и принудительно повышает или снижает скорость перекачки насосного оборудования. Помимо этого, автоматика сама может определить, с какой конкретно скоростью требуется дальнейшая эффективная работа. Так, в системе сохраняются указанные владельцем оборудования параметры.

Насос позволяет организовать подачу воды на высоту 15-45 метров, при этом производительность составляет 3,9 кубометра в час. Давление будет везде одинаковым и стабильным, даже когда используется одновременно ванная, кран на кухне, бак унитаза, работает стиралка и посудомоечная машинка.

Это самовсасывющая насосная система, которая предназначена для снабжения водой дач и частных домов. Оборудование производит интеллектуальное управление всеми механизмами конструкции, это дает возможность ему адаптироваться к напору воды на входе и выходе всей системы.

В устройстве находится особый датчик, измеряющий напор на выходе. Если он снижается меньше необходимого уровня, приспособление для увеличения давления начинает сразу ускорять работу, так компенсируется потеря и пользователь даже не заметит сбоя в работе системы.

Преимущества:

  • великолепные технические показатели: производительность 3,9 кубометра в час, забор воды на высоту 15-45 метров;
  • поддержка постоянного и стабильного напора даже во время переменного расхода;
  • защита от протечек;
  • низкое потребление электричества;
  • минимальный шум при работе устройства, этот показатель составляет 48 дБ;
  • установлена защита «сухого хода» с автоматическим запуском;
  • полная комплектация оборудования и гарантия 2 года;
  • быстрый и простой монтаж.

Недостатки:

не выявлено.

Насосные станции являются бюджетным способом организации снабжения водой дач или частных домов, подразумевающие минимальное участие их владельцев в процессе эксплуатации. Насосное оборудование характеризуется стабильной работой, надежностью, высокой мощностью и хорошей производительностью.

Aquario AUTO AJC-60C

Автоматическая станция с производительностью до 2,4 куб. м в час и возможностью создавать в сети водоснабжение давление до 38 метров. Такого показателя более чем достаточно для дома, где вода используется только на хозяйственно-бытовые нужды, а не для работы бытовой техники. Станция состоит из таких основных элементов как насос с одним рабочим колесом, гидроаккумулятор объёмом 60 литров и реле давления.

Предназначена, в первую очередь, для снабжения чистой водой жилых домов. Водоснабжение может быть колодезным, скважинным или из открытых водоёмов. Глубина залегания воды в источниках должна быть не больше 7,5–8 м, а температура воды – до +40°С, размеры твёрдых частиц – не больше 1 мм,

  • высокий уровень надёжности;
  • доступная стоимость модели;
  • защита от аварийных перегрузок и токов утечки;
  • сделанные из чугуна, а, значит, долговечные и прочные корпуса станции и её электродвигателя.
  • высокий уровень шума;
  • отсутствие защиты от сухого хода.

Wilo FWJ 204 EM

Компактная установка с двумя напорными патрубками – горизонтальным и вертикальным. Состоит из насоса, несущей рамы и однофазного электродвигателя с защитным конденсатором и выключателем. Детали, которые непосредственно контактируют с водой, выполнены из нержавеющей стали.

Длина сетевого кабеля для подключения к электросети – 2 м. Это делает насосную станцию оптимальным вариантом для применения в саду – например, для полива. Хотя она может выполнять и другие и задачи – перекачивать воду из колодцев и осушать затопленные помещения. Одна из самых впечатляющих характеристик насосной станции – её производительность, которая составляет 5 куб. м в час при

  • удобная электронная система управления;
  • сделанные из нержавеющей стали элементы, которые контактируют с жидкостью – это позволяет избежать появления ржавчины и повысить срок службы станции;
  • компактные размеры и комплектация удобной ручкой для переноски;
  • защита от сухого хода, благодаря которой можно обойтись без дополнительных поплавковых включателей;
  • дисплей со светодиодами для сообщения о готовности насоса к работе.
  • сравнительно высокая цена для этого класса насосов;
  • частые включения станции.

На что обратить внимание при выборе

На выбор станции для водоснабжения дома влияют многие факторы.

Внимание обращают прежде всего на технические параметры:

  • мощность двигателя;
  • объем воды, которая перекачивается за 1 час или минуту;
  • вместимость гидроаккумулирующего бака;
  • высота водяного столба, который может создать помпа.

Характеристики объема перекачиваемой воды и напора производителем указываются максимальные. Это не значит, что они будут реализованы. Например, в паспорте указан напор 40 м, но он не учитывает расхода воды, а создается, когда закрыты все краны.

Кроме технических характеристик, при покупке обращают внимание на особенности моделей:

  1. Наличие поплавкового выключателя. Он разрывает цепь электропитания при падении уровня воды до отметки, опасной для двигателя.
  2. устанавливают по желанию покупателя. Назначение аналогичное поплавковому выключателю, но другой принцип действия.
  3. Размер взвешенных частиц песка в воде. Он указывается в паспорте, в соответствии с качеством воды в источнике подбирают модель.
  4. Встроенный , вес и габариты, продолжительность и возможности гарантийного сервиса. Эти характеристики менее важные, но влияют на выбор.

Немалую роль играет материал, из которого изготовлен корпус и основные узлы. Это сказывается на долговечности, цене и рабочих характеристиках.

Самые дешевые — насосы с полипропиленовым корпусом. Он не корродирует, при работе создается минимальный шум

Требует осторожного обращения, поскольку легко повреждается. Рабочие органы также пластиковые, все вместе понижает вес изделия

Помпа в чугунном корпусе работает еще тише, но материал подвержен коррозии, большой вес. Нержавеющая сталь устойчива к агрессивной среде, но изделия из нее самые дорогие, сильно шумят.

Выбирая модель китайских производителей, учитывают, что обмотку электродвигателей они делают из алюминия вместо меди. Это сказывается на технических параметрах: насос повышенно расходует электроэнергию, больше нагревается корпус, падает КПД. Технические характеристики двигателей с алюминиевой обмоткой не дотягивают до медной 20%. Необходимо брать с запасом мощности. Некоторые российские фирмы идут аналогичным путем, устанавливая алюминиевую обмотку. Стоимость меньше, но качество ниже.

Учитывают дебит источника — производительность агрегата должна быть несколько меньше притока воды. Модели неизвестных производителей лучше не брать. Некоторые из них применяют устаревшую технологию уплотнения вала двигателя сальниками. Они через некоторое время теряют плотность, при высоком давлении начинают пропускать воду. Современное технологическое решение — графитовые кольца.

Не используют в колодцах, даже если они подходят по техническим параметрам. Колодезные помпы рассчитаны на подъем воды в большом объеме с малым напором. Скважинный электронасос создает более высокий водяной столб. В колодце он будет работать, перекачивая большое количество воды при малом напоре, что вредно для него.

Расчет данных для выбора прибора

Чтобы подобрать подходящий насос для воды в частном доме, производят расчеты.

Понадобятся данные:

  1. Расход жидкости, которую обеспечивает помпа.
  2. Высота всасывания — расстояние по вертикали от водяного зеркала до впускного патрубка агрегата.
  3. Высота нагнетания — разница между уровнем выпускного трубопровода и наивысшей точкой магистрали.
  4. Давление в магистрали. Начальное в колодце или безнапорной скважине равняется 1 атм. Конечное — необходимое для домашнего водопровода.
  5. Потери давления — определяются качеством стенок, расходом жидкости. Для упрощенных расчетов считают, что с каждыми 10 м трубопровода оно падает на 1 атм.

Пример расчетов:

  • объем воды по паспорту — 20 м³/час;
  • от помпы до водяного зеркала — 5 м;
  • высота водяного столба — 3 м;
  • суммарные потери давления (5 м + 3 м) : 10 = 0,8 м;
  • конечное давление принимают 1 атм или 9,8 м.

Используя эти данные, рассчитывают напор воды в системе: 5 + 3 + 0,8 + 9,8 = 18,6 м.

Дальше узнают требуемую мощность электродвигателя — P. Используется формула: P = 2,725 × R × N. Здесь R — расход (м³/час), N — напор (м). Используя данные из вышеприведенного примера, делается расчет: P = 2,725 × 20 × 18,6 = 1,013 кВт. С работой справится двигатель мощностью 1,1 кВт.

Насосные станции водоснабжения для частного дома: область применения, преимущества и недостатки

Романтичность классического процесса испаряется, как струйка дыма, при первом же практическом применении

Перемещение солидного груза (примерно 25 кг вместе с коромыслом) сопряжено с большими физическими усилиями. Следует не забывать о трудностях ручного подъема воды из колодца. В зимний период проблемы создают скользкие дорожки вместе с низкой температурой.

Современному человеку для наполнения чайника в кухне надо только открыть кран. Однако для использования благ цивилизации придется установить соответствующее оборудование.

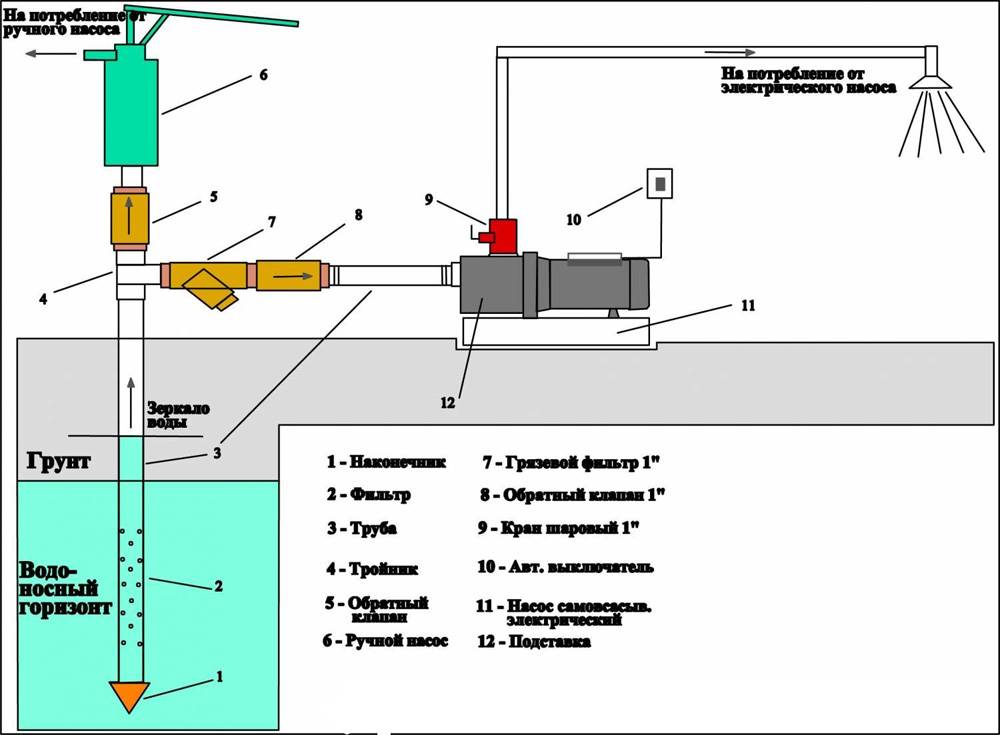

Схема подключения ручного и электрического насосов

Забор жидкости можно сделать из артезианской скважины, колодца. Чтобы предотвратить обратный ток, в данной схеме установлены обратные клапаны. Простейший фильтр «грязевик» предотвратит проникновение механических примесей. Специальная автоматика фиксирует открытие крана по изменению напора, после чего подает питание на электрический привод.

Основными недостатками простейшей схемы являются:

  • частое включение насоса;
  • неравномерное давление;
  • задержки при включении.

Для устранения недостатков можно поставить на чердаке крупную накопительную емкость, откуда подавать воду потребителям. Такое решение подразумевает необходимость утепления соответствующего помещения. Существенно возрастут нагрузки на силовой каркас здания.

Чтобы исключить проблемы насос дополняют накопительным баком

Емкость разделена гибкой перегородкой. В одну часть закачивают жидкость. В другой находится воздух под нужным давлением.Простое приспособление создает равномерный напор без дополнительных затрат электроэнергии.

Качественный водяной насос для частного дома («Гидрофор») способен обеспечить следующие преимущества:

  • он обеспечивает запас жидкости под давлением при отключении электросети.
  • все составляющие фабричного комплекта насосной станции подобраны профессионально. Они выполняют свои функции в согласованном режиме.
  • такую универсальную технику можно применять для забора воды из разных источников.
  • рациональная частота подачи питания продлевает ресурс электропривода и других механических компонентов насосной станции, снижает вероятность аварийных ситуаций.

Как звукоизолировать подвал изнутри

Все мы имеем представление о том, что такое подвал. Для
защиты помещения от шума при работе насоса необходимо изготовить каркас с
шумоизоляцией и зашить все листами гипсокартона. Благодаря такой защите можно
не только изолировать звук, но также придать аккуратности подвальному
помещению.

@Nasosnaya_stanciya

Подвал, как и любое помещение, имеет двери, которые также
стоит изолировать. Если раньше изготавливали деревянные дверки, то сегодня в
основном для этого используют металлические конструкции

Изолировать метал
достаточно сложно, но выполнить работу крайне важно, так как именно от этого
зависит комфорт людей живущих в доме

Когда двери и стены защищены, то можно приступать к
напольному покрытию. По полу, как правило, передается в основном вибрация, и
справиться с ней не всегда удается. В качестве варианта можно попробовать
застелить все толстой резиной. Такой вариант возможет, но стоимость материала
слишком высокая. Если вы планируете все делать капитально, то самым подходящим
вариантом считается изготовление жидкого пола.

Советы по выбору

Как выбрать насосные станции для водоснабжения для дома и как выбрать насосную станцию для дачи из колодца? Если вам нужен дачный эконом-вариант, то подойдет станция с вибрационным насосом и баком

В иных случаях обратите внимание на детали, описанные ниже

Глубина забора воды и тип станции

Это первые параметры, на которые следует обратить внимание. Они указаны в паспорте товара

Для получения воды с глубины более 10 м удобнее пользоваться станцией с выносным эжектором. Если источник неглубокий, оптимальным вариантом является поверхностная система.

Производительность. Данный показатель зависит от ваших потребностей. Для обеспечения семьи из трех человек достаточно 3 куб. м/час. При использовании воды для полива огорода необходима производительность выше.

Защита. Для погружного насоса нужно иметь защиту от перегрева и холостого хода. Ведь его тяжело проконтролировать визуально. Изменение уровня воды в источнике может вывести технику из строя.

Гидроаккумулятор или бак. По стоимости бак дешевле. Но его придется поднимать и монтировать вверху. Причем давление он создаст небольшое – соразмерно высоте размещения. Поэтому гидроаккумулятор комфортнее (что такое гидроаккумулятор для систем водоснабжения). Для обоих изделий материалом лучше послужит сталь: это дороже, но долговечнее. Дешевый вариант – чугун и пластик. Объема 20 л вполне хватит для трех проживающих в доме.

Бесшумность. Если вы хотите бесшумную насосную станцию водоснабжения для частного дома, лучше установить погружную систему. Другой вариант – приобрести поверхностную станцию, но с бесшумным центробежным насосом. Для этого нужно выбирать продукцию известных производителей

Обратите внимание на применяемые подшипники. О них пишется в инструкции к товару

Если они бесшумны, то и насос будет работать тихо.

Элементы управления. Автоматическая станция включается, когда запас воды в гидроаккумуляторе исчерпывается. Подобная функция не важна для надежности работы, но увеличивает цену оборудования. Включение можно выполнять вручную.

Изготовитель. Надежные – германские станции. Популярностью в России пользуется фирма Grundfos. Из отечественных производителей хорошо зарекомендовала себя компания «Зубр». Ошибки при устройстве системы забора воды:

  1. При покупке станции не рассчитали глубину скважины или не прибавили к этому параметру высоту дома. В итоге мощности системы не хватило для закачивания воды.
  2. Не учли дебит скважины (колодца). Производительность насоса не должна превышать скорость пополнения источника водой. Результат – перебои в работе системы. Опасность вывести из строя оборудование.

Что такое греющий кабель для водопровода.

Видео о насосной станции для дачи и частного дома.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
