Компрессионные фитинги для труб ПНД — правильный монтаж

Назначение и область применения

С помощью компрессионных фитингов монтируют без применения сварки трубопроводы из полиэтиленовых труб – соединяют трубы между собой или с металлическими фитингами, кранами, смесителями, узлом учета или сантехническими приборами. Этот метод экономит огромное количество трудозатрат по сравнению с прокладкой металлических трубопроводов при помощи сварки или резьбовых фитингов и не требует квалификации сварщика, токаря и сантехника от исполнителя.

Компрессионные соединители применяют не только в жилье, но и во всех сферах деятельности человека – там, где имеется производственная необходимость в прокладке трубопроводов, выдерживающих небольшое давление, или обеспечение санитарно-бытовых условий для работников. Особо стоит выделить коммунальное хозяйство городов и водоснабжение промышленных предприятий – там повсеместно происходит замена старых стальных водопроводов на пластиковые, и быстрота и легкость монтажа значительно упрощает и ускоряет работы.

Внутри домов и квартир обычно устанавливают системы из сшитого полиэтилена или полипропилена. Но прокладка полипропиленовых труб требует определенных навыков и специального паяльника, поэтому при необходимости легкого монтажа применяют полиэтилен. ПНД обычно применяют при прокладке трубопроводов для холодной воды под землей или в подсобных помещениях (обычно в цокольном этаже). Связано это с тем, что изделия из полиэтилена низкого давления боятся ультрафиолета и неустойчивы к повышенным температурам.

Проходные защитные

Трубу, которая проходит через фундамент, стену, крышу и т.д всегда нужно дополнительно укреплять для предотвращения протечек при осадке материалов и их деформации, вызванной сезонной и суточной сменами температур. Полимерный трубопровод меняет свои размеры при потеплении и похолодании.

Защита от повреждений и связанных с этим деформаций и протеканий при прокладке трубопровода через стену осуществляется путём монтирования в стену защитной гильзы, через которую впоследствии проводится труба.

Виды проходных защитных укреплений трубопровода ПНД:

• Стальная гильза-патрубок для укрепления кольцевого пространства, через которое проводится труба. Монтируется в стену.При установке и выборе нужно учесть то, что внутренний диаметр гильзы должен быть на 5-10 мм шире внешнего диаметра проходной трубы, а сама гильза должна быть на 2 см длиннее толщины строительной конструкции, через которую проходит трубопровод.
• Для полимерных труб используется ленточный уплотнитель из каучука или плотной резины. Уплотнитель вставляется в отверстие, через которое впоследствии проводится трубопровод.
• Гильза с гидроизолирующим воротником используется в тех случаях, когда проходная инженерная конструкция будет подвергаться воздействию грунтовых вод.

Заделывать пространство между гильзой и трубой нужно мягким материалом, не обязательно герметичным. Например полимерной ватой или строительной пеной. Муфты ПНД отличаются долгой службой, относительной лёгкостью монтажа по сравнению с металлическими аналогами и невысокой ценой. Именно поэтому их все чаще используют при прокладке новых и ремонте старых трубопроводов.

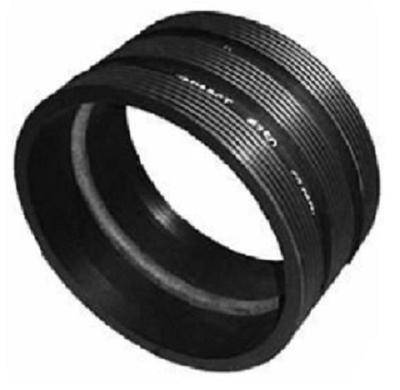

Муфты ПНД бывают соединительными и защитными по цели установки, а по способу монтажа делятся на компрессионные, сварные и обжимные. Сварные обеспечивают надёжное неразъёмное соединение, а компрессионные при желании можно установить даже самостоятельно при помощи простых инструментов без использования сложного оборудования.

Монтаж ПНД труб. Типы соединений

Прокладка трубопровода из полиэтиленовых элементов производится с помощью двух типов соединения: неразъемного и разъемного. Выбор того или иного метода определяется функцией, которую будет выполнять данный участок трубопровода. и особенностями его эксплуатации.

Виды соединений полиэтиленовых труб.

Неразъемное соединение

Чаще всего прокладка трубопроводов с неразъемными соединениями используется там, где предполагается прохождение воды под большим давлением (напорная канализация). Самым надежным вариантом монтажа в данном случае является сварка встык, особенно если необходимо соединить трубы большого диама. При проведении сварочных работ торцы труб сначала нагреваются, а затем соединяются под давлением, пока стык не остынет. Однако сварка встык возможна только в тех случаях, когда трубы имеют одинаковый диам и одну и ту же марку полиэтилена, из которого они сделаны. Толщина стенок трубы при этом должна быть не менее 40 мм.

Схема неразъемного соединения.

Сварочные работы проводятся с помощью специализированного оборудования, однако не требуют использования тяжелой техники и могут производиться двумя рабочими. Сначала концы труб закрепляются специальными зажимами и происходит торцовка – удаление сколов и неровностей. Затем до температуры плавления нагреваются свариваемые поверхности и соединяются под давлением. При соблюдении технологического процесса материал при стыке становится однородным и по своим характеристикам не отличимым от любого другого цельного участка трубы. Электромуфтовая сварка, в отличие от сварки встык, производится с помощью фасонных элементов, которые при нагреве расплавляются сами и соединяют концы труб

Важно, чтобы конструкция оставалась неподвижной до полного застывания шва

Особенности неразъемного соединения обеспечат максимальную прочность, надежность и долговечность, однако такой метод не всегда удобен, особенно если в ближайшем будущем предполагается произвести демонтаж трубопровода.

Разъемное соединение

Прокладка трубопроводов с использованием такого метода позволяет сэкономить на строительстве, так как нет необходимости покупать сварочное оборудование. При этом монтаж подобных соединений гораздо проще, а герметичность остается на должном уровне. Такой способ является наиболее подходящим, когда производится укладка труб диамом не более 30 см.

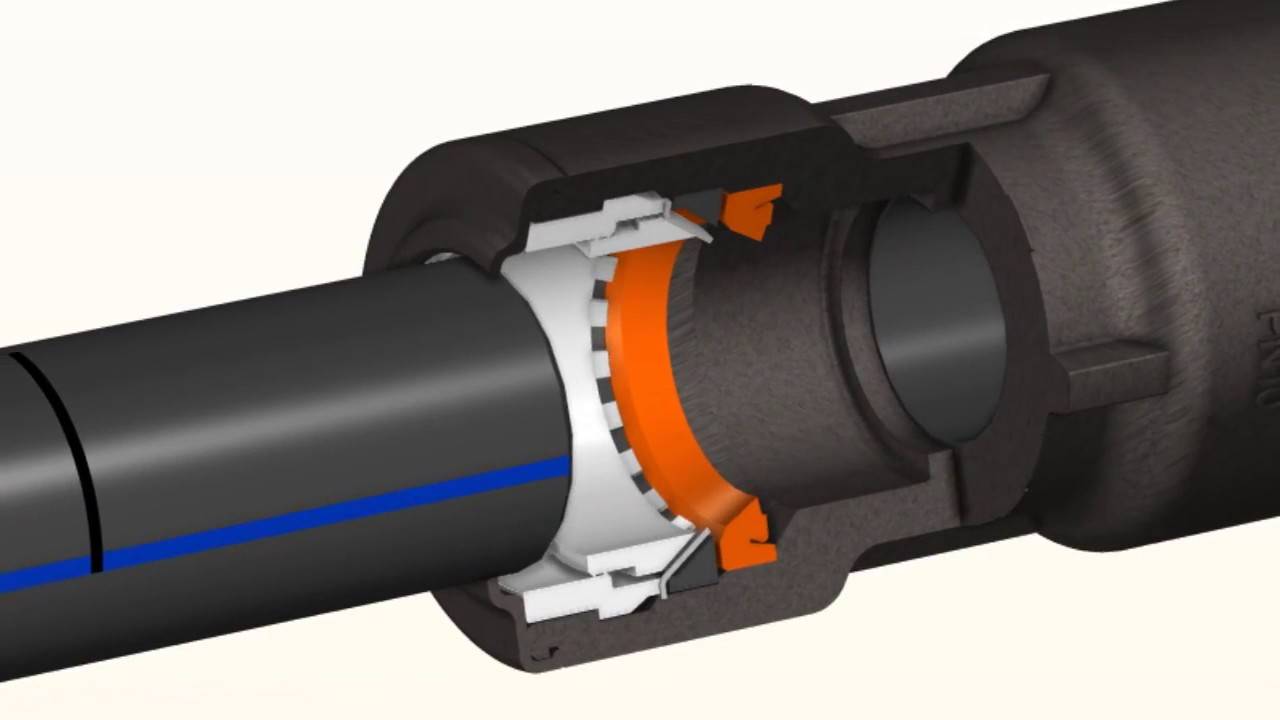

Пример устройства разъемного соединения труб.

Наиболее экономичным способом монтажа разъемных соединений является использование фитингов под пайку. Пайка в этом случае может производиться двумя способами: встык и в раструб. Если пайка производится правильно и соблюдены все необходимые условия, то соединение будет прочным и надежным. Однако монтировать разъемное соединение можно более удобным способом – использовать специальные компрессионные фитинги для труб ПНД. Они выполняются из того же материала, что и сами трубы, а герметичность соединения достигается с помощью резинового уплотнительного кольца, которое фиксируется прижимной гайкой

Важно помнить, что при монтаже труба должна быть полностью вставлена в фитинг, иначе со временем возможна разгерметизация. Специалисты советуют дополнительно промазать места соприкосновения герметиком

Также не рекомендуется закапывать подобные муфтовые соединения, чтобы иметь возможность произвести ремонт.

В целом, укладка труб из полиэтилена с использованием муфт и фитингов менее надежна, в отличие от сварки встык или электромуфтовой сварки. Поэтому такое соединение рекомендуется использовать только при монтаже безнапорной канализации.

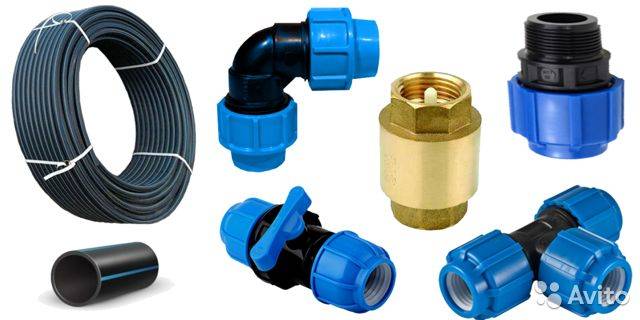

Виды фитингов

Также ассортимент таких элементов распространяется и по их специфике конструкции, а также вариантам применения:

• муфта: фланцевая (для трубопроводов с объемным диаметром), компенсационная (для перехода от большего к меньшему (или наоборот) объему трубных деталей), однопроходная (для стыка элементов соответствующего диаметра);
• заглушки (применимы как временное решения для прекращения поступления жидкости либо газа по трубной системе);
• переходник (применим для соединения арматуры или другого материала);
• крестовина и тройник (используют как ответвление для совмещения других элементов);
• отвод (используют для возможности поворота соединения на необходимый угол. Существуют заводские ограничения согласно возможностям стыкового материала);
• накладка (применяют для способности соединения нового ответвления трубопровода в уже существующую систему);
• хомут (для равномерного обжимания основания).

Монтаж компрессионных ПНД фитингов

Для соединения пластиковых, полиэтиленовых, ПВХ труб можно использовать не только сварочный аппарат. Упростить процесс можно за счет применения специальных дополнительных деталей трубопровода. Монтаж компрессионных фитингов для ПНД труб рекомендован при строительстве бытовых и промышленных водопроводных систем. Основное требование — жидкость не должна разрушающе воздействовать на сами фитинги на физическом или химическом уровне.

Компрессионные фитинги, в зависимости от своего диаметра, выдерживают определенное давление:

• диаметр 20-63 мм — давление до 16 Атм;
• диаметр 75-110 мм — до 12,5 Атм.

Данные значения актуальны, если температура ниже +20°С. Если же температура повышается до +40°С, рабочее давление снижается до 10 бар. В быту, чаще всего применяются соединения с диаметром до 63 мм, но при необходимости можно приобрести фитинги до 110 мм. Способ производства — литье из сополимеров полипропилена, отличающегося прочностью и экологической чистотой. Все детали готовы к установке, достаточно снять фаску. Никакие иные подготовительные действия, например, формирование резьбы, не требуются.

При хранении и монтаже компрессионных фитингов необходимо придерживаться определенных рекомендаций. Не допускается воздействие УФ-лучей. Нельзя размещать детали в непосредственной близости от отопительных приборов. Минимальное расстояние — 1 метр. Минусовые температуры никак не влияют на эксплуатационные качества фитингов.

Компрессионные фитинги в нашем каталоге

При покупке важно обращать внимание на наличие заключений о гигиенической безопасности. Только в этом случае комплектующие можно применять при обустройстве питьевых трубопроводов. Если сертификата нет, от сделки лучше отказаться

В структуре фитингов могут находиться включения, негативно влияющие на здоровье человека

Если сертификата нет, от сделки лучше отказаться. В структуре фитингов могут находиться включения, негативно влияющие на здоровье человека.

Пресс – фитинги

Пресс фитинг для стальной трубы это вид обжимных фитингов. Они позволяют создать полностью неразъемное соединение. Такое свойство относят к минусам, ведь использовать повторно их невозможно. В случае протечки такие крепления необходимо менять.

Что касается обжимных конструкций, то у них этого недостатка нет. Главным минусом обжимных и пресс – фитингов является не очень высокая надежность соединения. По этим причинам такие детали в процессе эксплуатации часто нужно подтягивать.

Удобные и не дорогостоящие обжимные детали почти не имеют недостатков, и во время эксплуатации не создают дополнительных проблем.

Фитинги для диффузной сварки

Данный метод соединения достаточно распространен, ведь именно с его помощью монтируются полипропиленовые трубы. Выполнять монтаж ПНД труб своими руками при помощи этого метода несложно – сначала необходимо разогреть внутреннюю часть фитинга и внешний край трубы при помощи специального паяльника, а после этого совместить детали и некоторое время подождать, чтобы соединение остыло и затвердело.

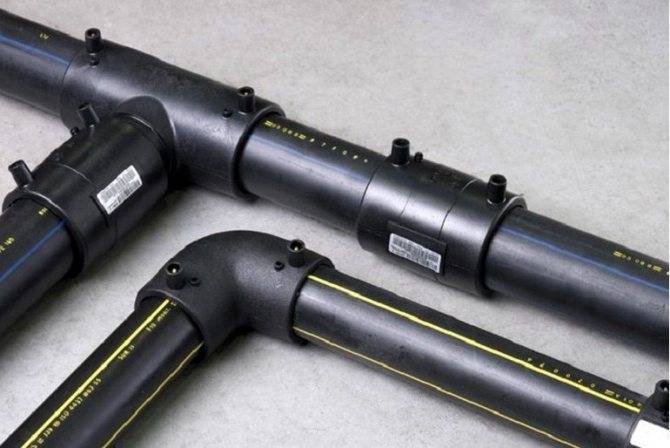

Разновидностью данного метода является электромуфтовая сварка. Разница заключается в том, что муфта соединена с паяльником. Такой метод несколько проще в реализации, но обходится дороже.

Преимущества

• низкая стоимость;
• химическая инертность – не вступает в реакцию ни с щелочами, ни с кислотами; вода не приобретает постороннего привкуса или запаха;
• коррозионная стойкость; стойкость к воздействию агрессивных сред;
• долговечность — первые трубы отработали уже более пятидесяти лет;
• гладкая внутренняя поверхность — такие трубы не «зарастают» солями кальция, как металлические;
• переносят замораживание с водой внутри и не лопаются, как металлические;
• не боятся перепадов температур (в пределах от — 20 °С до 40 °С):
• пластичный полиэтилен легко переносит подвижки грунта;
• технологичность – легкий и быстрый монтаж;
• полиэтилен экологичен – его производство и утилизация не приводят к загрязнению окружающей среды;
• малый вес облегчает их монтаж, хранение, транспортировку.

Необходимые характеристики

Нельзя однозначно сказать, какие изделия лучше применить, когда вы намереваетесь произвести сборку самостоятельно. Прежде всего, следует учитывать указанные ниже факторы:

Размер. Наиболее распространены изделия 15-110 мм. Подобные характеристики обусловлены тем, что вы едва ли найдете трубы с меньшими показателями, когда дело касается диаметра.

Это диктуют свойства самого материала, чтобы трубы ПНД имели требуемую прочность и устойчивость, стенки должны быть достаточно толстыми. Естественно, диаметр должен оставлять возможность для проходимости, что и привело к упомянутой тенденции.

Фитинги, имеющие диаметр более 110 мм, также находят применение, но в частном строительстве используются крайне редко.

• Давление и температура. Хотя подобные изделия выдерживают высокую t, необходимо учитывать и тот факт, что при применении труб Ø не выше 63 мм с t 20° технология требует не рассчитывать на давление, которое бы превышало 16 бар, а при более высоких показателях не стоит пересекать границу в 10 бар.

• Качество резьбы. Здесь стоит осмотреть изделие и ознакомиться с сертификатом, где будут указаны стандарты, которые были выдержаны при производстве.
• Возможность использования для питьевых вод. Она подтверждается соответствующим заключением. Последнее выдается по результатам проведенной гигиенической экспертизы, поэтому непременно проверьте его наличие, если намереваетесь использовать ваши фитинги в подобном типе водоснабжения.

Обязательно обратите внимание, чтобы выбранные изделия по всем показателям подходили используемому виду труб и соответствовали предстоящим нагрузкам. Учтите, что указанные параметры давления ориентированы именно на рабочую нагрузку, т

е. ту, которую фитингам предстоит выдерживать в течение срока эксплуатации. Незначительное увеличение не повлечет за собой немедленное разрушение вашего водопровода, но срок службы заметно уменьшится.

Особенности соединительного элемента

Соединительные элементы для ПНД труб и для монтажа полиэтиленовых трубопроводов это изделия высокой прочности и возможностью длительного срока эксплуатации.

Они имеют самые различные размеры сечения от 1,6 до 11 см, что дает возможность одинаково хорошо объединить составляющие элементы систем с разным сечением.

Они одинаково эффективно соединяют части водопровода горячего водоснабжения и не имеют противопоказаний для контакта с питьевой водой и другими пищевыми жидкостями.

Используются данные соединительные элементы в основном при монтаже водопровода для малоэтажных домов и при проводе водопровода на улице. Фитинги применяются везде, где потребуется их соединение.

Они при температурном режиме около +20 градусов, соединяя ПНД трубы с сечением до 63 мм, выдерживают внутреннее давление до 16 бар.

Что из себя представляют трубы ПНД

Полиэтилен – широко распространенный и известный пластик. Но трубы из него стали изготавливать не слишком давно – примерно 50 лет назад. Название «полиэтилен низкого давления» происходит от способа производства полиэтилена и не имеют отношения к качеству пластика.

Трубы могут быть черными, ярко-голубыми, черными с голубыми и желтыми полосками, серыми (для канализации), редко других цветов. Для водопровода питьевой воды предназначены голубые или черные с голубыми полосками изделия, черные изделия – для технических целей. Диаметры – от 16 до 1600 мм. Изготавливаются как мерные изделия длиной 12 м или в бухтах (если диаметр не превышает 160 мм)

Подготовка к монтажу

Для организации качественного соединения потребуются.

• Ножницы . Режущий инструмент для работы с ПНД трубами. Рекомендуется использовать специализированные ножницы с особыми лезвиями. Это обеспечит ровный рез, исключит появление заусенцев. При подборе изделия учитываются диаметр и толщина стенки трубы.
• Фаскосниматель . Профильное приспособление, предназначенное для снятия фасок.
• Маркер . Технический фломастер, наносящий стойкие, видимые отметки.

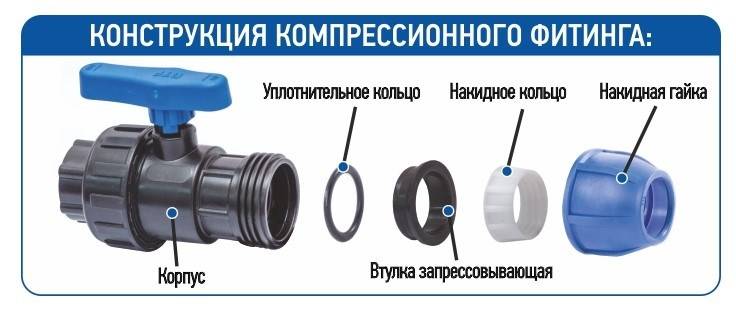

В состав компрессионного модуля входят уплотнитель, упорное кольцо, цанга, зажимные элементы. К использованию допускаются сертифицированные изделия, не имеющие повреждений. Применение деформированного или контрафактного продукта увеличивает риск протечек.

Перед установкой фитинга необходимо:

• замерить глубину погружения трубы в зажимное отверстие;
• отрезать кусок трубы нужного размера;
• снять фаску с торца трубы.

До начала работ материал очищается от загрязнений и заусенцев.

Самостоятельный монтаж

Для монтажа полиэтиленовых труб не требуются специализированные навыки и умения, поэтому с ним может справиться даже не разбирающийся в строительстве человек. Для этого нужно подготовить:

• ножницы для обрезки труб (в качестве альтернативы подойдет болгарка);
• для сборки трубопровода пресс-фитингом дополнительно требуется обжимное устройство;
• перфоратор, который будет применяться для создания проходов через стены;
• пара разводных ключей;
• напильник круглой формы;
• калибратор.

Для начала нужно подобрать участок для прокладки, диаметры труб и точки водоразбора. Если проектировочные мероприятия были выполнены правильно, можно немало сэкономить на комплектующих и расходниках. Подготовка предполагает сбор инструментов и материалов, нарезку трубных заготовок, устранение заусенцев и очистку поверхностей от стружки и загрязнений.

Монтаж обжимных фитингов выполняется по такой схеме: сначала на трубу надевается гайка-обжим, после чего ее торцевая часть помещается в фитинг, гайка накручивается руками. После этого корпус соединительной детали зажимается ключом, а гайка — затягивается.

Монтаж с использованием пресс-фитингов производится в несколько этапов:

• для начала на конец трубного изделия насаживается пресс-гильза;
• во внутреннюю часть трубы помещается кольцо-уплотнитель;
• пресс-гильза крепко зажимается до полного упора.

Какие полиэтиленовые трубы лучше

Для производства водопроводных труб используется полиэтилен двух марок — РЕ 80 и РЕ 100. Сотый полиэтилен более плотный и прочный, чем восьмидесятый. Для систем водоснабжения частного дома прочности PE 80 более чем достаточно — они выдерживают давление до 8 атм. Если вы любите большой запас прочности, можно взять их из PE100. Они нормально работают и при 10 атм.

Выбирать надо в первую очередь производителя

На что стоит обратить внимание — на страну, в которой произведен данный продукт. Лидеры по качеству — европейские производители

Высокая точность исполнения гарантирует высокую надежность системы. Среднее качество и цены — у турецких кампаний, в более дешевом ценовом сегменте китайские производителя. Качество у них, как водится, тоже намного ниже. Советы тут давать сложно, каждый подбирает по собственному усмотрению (или то, что есть в регионе).

Стыковка ПНД с полипропиленовой трубой

Иногда возникают ситуации, когда в процессе изготовления трубопровода приходится иметь дело с различными трубами из различающихся материалов. Чаще всего такие ситуации бывают при монтаже поливных систем.

Рассмотрим ситуацию на примере стыкования полипропиленовой (среза) трубы с трубой ПНД. Для соединения полипропиленовых труб с трубами иных видов созданы специализированные фитинги, с нанесением односторонней резьбы. Та часть такого фитинга, что без резьбы, сваривается с ПП трубой, а противоположная сторона (где резьба), присоединяется к трубе такого же диаметра (из ПНД).

Резьба фитинговой системы для стыковки различных разновидностей труб бывает как снаружи, так и внутри. Возможно также осуществить монтаж 2 видов этих труб при помощи такой детали, как комбинированная муфта. В данной ситуации, на ПНД трубе закрепляется цанговое соединение с резьбой, а на пропиленовой трубе производится установка комбинированной муфты. Для лучшего уплотнения на резьбу перед закручиванием накручивают фум-ленту или аналогичный уплотнитель. Далее конструкция с усилием завинчивается.

Наиболее простой способ — соединить два вида разных труб (ПНД и полипропиленовую) при помощи фланца. Для повышения уплотняющих свойств между фланцами вставляется резиновая прокладка. Конструкция стягивается болтами. При подготовке труб из разных материалов к монтажу следует учитывать их размерные параметры и технологические свойства, соединяемые поверхности должны быть зачищены и подготовлены.

Фланцевые соединения

Когда устанавливается труба ПНД, монтаж для диаметра более 40 мм предпочтительно делать с помощью металлических фланцев. Для этого края труб обрезают труборезом под прямым углом по готовой разметке. Затем к ним приваривают полиэтиленовые втулки с бортами, а на них устанавливают фланцы из металла. Другой способ заключается в монтаже на трубу компрессионного фланца, чтобы зафиксировать гладкий полимерный участок стыка. Затем устанавливается обычный фланец, который крепится шпильками и болтами с аналогичной деталью, установленной на торце стальной трубы.

Фланцевое соединение позволяет подсоединить вентили, регуляторы, задвижки и трубы между собой.

Соединение труб при помощи сварки

Прокладка труб посредством сварки основана на способности нагретых полимеров смешиваться между собой (диффузия). Процедура позволяет получить неразъемные узлы повышенной прочности. Такие соединения востребованы на промышленных предприятиях и ответственных хозяйственных объектах.

Монтаж труб диффузионным способом подразумевает наличие следующего оборудования:

• профильный сварочный аппарат;
• центрующие зажимы;
• торцеватели.

Укладка трубопровода осуществляется в несколько этапов:

1. трубы обрезают перпендикулярно направляющей;
2. жестко фиксируются зажимами;
3. стыкуемые поверхности зачищают торцевателем;
4. резы нагревают сварочным аппаратом до заданной температуры;
5. торцы труб соединяют с требуемым усилием;
6. стыку дают остыть.

По завершении монтажных мероприятий производится проверка качества узла.

Латунные соединительные элементы для полиэтиленовых труб

Пластиковые фитинги широко используется для подключения водопровода, однако могут применяться и латунные изделия. Латунные соединительные элементы обладают рядом преимуществ:

• Высокая коррозионная устойчивость (обеспечивается сплавом бронзы);
• Способность выдержать гидроудар;
• Более прочные и надежные;
• Привлекательный внешний вид.

Почему латунные детали не столь широко применяются? Вся причина в более высокой стоимости, которая делает латунные фитинги недоступными для некоторых категорий населения.

Латунные фитинги для ПНД труб

Если экономить на водопроводной системе вы не намерены, латунные фитинги – отличный выбор.

Монтаж соединительных элементов из латуни производить предельно просто. Достаточно следовать несложной инструкции, чтобы монтаж был выполнен за рекордно короткий срок:

1. Закрепить трубопровод с помощью латунного кольца.
2. Устанавливая латунные детали необходимо в обязательном порядке использовать втулку для препятствия уменьшения диаметра трубы.
3. Для закрепления соединения используется гайка и ключ.
4. Монтаж компрессионных фасонных изделий на этом завершен.

Если с установкой трубопровода и элементов к нему вы сталкиваетесь впервые, можно воспользоваться подробной видеоинструкцией по монтажу

На этапе подготовки важно определиться с материалом для водопровода. При выборе стоит исходить из желаемого ценового диапазона комплектующих (полиэтиленовые детали дешевле, а латунные, соответственно, дороже), а также предполагаемой нагрузкой на систему

Узловые соединения труб из ПНД и других материалов

В старых домах и квартирах проведены каналы для воды, газа и стоков из стали или чугуна. Многие заменили коммуникации на полипропилен или металлопластик. В случае с устройством новых систем из полиэтилена низкого давления, чтобы не разбирать всю магистраль, узловые соединения устраиваются между разными материалами.

Как соединить трубу ПНД с металлической трубой

Для устройства такого соединения существуют фитинги с разными концами. Для монтажа с трубой ПНД входная часть изготовлена из полиэтилена и имеет гладкую текстуру. Другая сторона представлена металлическим цилиндром с внутренней резьбой.

Другой вариант предполагает установку фланцев. Они также исполнены из аналогичных трубам материалов. В результате стягивания накладок болтами получается надёжное сцепление.

Переход от ПНД на металлИсточник c.76.my

Соединение труб из ПНД и ПВХ

Для реализации соединения труб ПНД и ПВХ между собой применяются резьбовые фитинги, комбинированные или цанговые муфты, фланцы. Первый вариант предусматривает разборку деталей и устройство сварного шва. Во втором случае сначала проводится работа с каждой из труб, потом они между собой соединяются. Последний актуален для каналов большого диаметра: стояки, канализация. Дополнительно рекомендуется использовать уплотняющие средства: фум-лента, прокладки из асбеста или резины.

Комбинированные муфты могут исполнены в разных вариантах. Соединитель с внутренней или наружной резьбой. Существуют изделия с металлическими гранями под ключ. Разъёмные детали или американки устанавливают на патрубки съёмного оборудования. Продукты с накидной гайкой и запрессованным штуцером также актуальны в случаях необходимости демонтажа приборов в любое время.

Комбинированная муфтаИсточник prom.st

Как соединить ПНД трубу с полипропиленовой

Переход с ПНД на полипропилен посредством сварочного оборудования исключается. Здесь возможно только использование фитингов. На трубы предварительно устанавливаются муфты с внутренней резьбой. Посредством этих элементов накручивается изделие, называемое американкой.

Если диаметр значительный, то лучше использовать фланцы. Они могут быть накидными или монтироваться на приваренную втулку. Главное, чтобы диаметры труб совпадали.

Особенности контактной (стыковой) сварки

Это – один из самых распространённых методов соединения труб полиэтиленовых.

При его выполнении концы свариваемых изделий должны быть зафиксированы в специальных зажимах. Располагаются эти фиксаторы на общих направляющих. Затем проводится операция торцевания с применением определённых пил.

После этого обработанные торцы труб нагреваются с помощью электронагревателя. Данная процедура прекращается, когда полиэтилен станет достаточно вязким и пригодным для сжатия под действием гидравлики. Проникновение расплавленных частей друг в друга на молекулярном уровне обеспечивает стойкую и герметичную стыковку труб ПНД.

Контактная сварка сохраняет достаточную гибкость трубопровода не в ущерб его прочности.А качество соединения зависит от категории используемого оборудования. Конечный результат будет тем лучше, чем больше возможностей у сварочного аппарата контролировать процессы нагрева и плавления полиэтилена. Если вы не знаете, как соединяется ПНД труба контактной сваркой, следующая инструкция вам пригодится:

Проверьте геометрию каждой трубы.

Для обеспечения плотности прилегания срезов, их кромки зачистите и подровняйте.Корректно расположите в сварочном аппарате торцы стыкуемых изделий. Для этого произведите центровку их поперечных срезов на одной оси.В промежуток между кромками введите нагревательный элемент и подайте на него напряжение нажатием соответствующей кнопки на аппарате. После этого торцы труб начнут оплавляться.Удалите нагревательную плиту и прижмите торцы с некоторым усилием друг к другу.

Удерживайте под давлением до тех пор, пока они полностью не остынут. При этом между свариваемыми трубами выдавливается расплавленный полиэтилен. Затвердев, он образует сварной шов.

Машины для такого типа сварки бывают механическими и гидравлическими. Последние считаются профессиональным оборудованием и требуют опыта подобной работы.

Стыковая сварка проводится при помощи механического или гидравлического сварочного агрегата

Правила монтажа с использованием компрессионных фитингов

Монтаж труб с помощью современных компрессионных приспособлений достаточно прост. Технология похожа для фитингов из ПНД и из металла.

Перед монтажом следует строго перпендикулярно отрезать соединяемую трубу, очистить торец от загрязнений, сточить напильником заусенцы (и удалить с помощью ветоши!).

Затем открутить наружную обжимную гайку, надеть на конец заготовки, с усилием вставить заготовку в фитинг, закрутить гайку вручную для упора.

Зажать корпус фитинга (цангу) гаечным ключом (без фанатизма – можно повредить корпус), вторым ключом зажать накидную гайку и прокрутить: при монтаже труб диаметрами 20-25 мм – на 1 оборот с четвертью, 32 мм и больше – на один оборот.

После сборки всей системы необходимо наполнить ее водой и испытать – если соединение подтекает, подтянуть еще на четверть оборота.

Желательно, чтобы вблизи фитингов были установлены клипсы-крепления, чтобы фитинги меньше колебались при гидравлических ударах.

При монтаже следует тщательно удалить с заготовки мусор и заусенцы – они засоряют трубы.

Способы соединения ПНД труб

Соединить два отрезка пластиковой трубы можно различными способами. Наиболее часто применяется сварной способ, либо соединение с применением компрессионных фитингов.

Фитинги для сварки производятся путем отлива детали необходимой конфигурации из полимерных материалов. Для придания элементам дополнительной прочности процедура осуществляется под давлением. Стоимость таких изделий невысока, но для монтажа обязательно потребуется специальный паяльный аппарат.

Рекомендуем ознакомиться: Пуш фитинги (Push Fit) — новейшая разработка для надежного соединения труб

Принцип действия устройства заключается в сильном нагреве стыкуемых элементов (в данном случае конца трубы и фитинга) и соединении расплавленных пластиковых поверхностей друг с другом.

Для получения ровного и прочного шва следует учитывать несколько важных моментов:

• Необходимо точно выдерживать время нагрева, которое различается в зависимости от диаметра соединяемых деталей. Рекомендованные временные значения можно без труда найти в инструкции к аппарату, либо на официальных сайтах производителей.
• Стыковка изделий производится сразу же после нагрева, пока детали не успели остыть.
• Стык должен быть ровным, без пустот и наплывов.
• Прокручивать или смещать соединенные, но еще не застывшие элементы нельзя.

Если доступ к месту сварки затруднен можно воспользоваться фитингами. Такой соединительный элемент имеет в конструкции встроенную металлическую спираль. При подаче электричества спираль разогревается, расплавляя окружающий ее слой пластика и верхний слой трубы. Остывая, расплавленная масса застывает, образуя однородный ровный шов, по прочности не уступающий материалу самой трубы.

Применение электросварных фитингов также требует определенной сноровки

Здесь важно четко выдержать время разогрева спирали. При недостатке времени, стык может быть непрочным. Если передержать – труба может деформироваться

Если передержать – труба может деформироваться.

Компрессионный фитинг полностью отличается от рассмотренных вариантов как по конструкции, так и по способу монтажа.

Стандартный фитинг представляет собой разборную деталь диаметром от 16 до 110 мм, состоящую из нескольких элементов:

• Пластикового корпуса, оборудованного внешней резьбой и фиксатором, ограничивающим глубину ввода трубы.
• Комплекта уплотнительных колец. Представляют собой детали из особых сортов резины, обеспечивающих полную герметичность в месте стыка.
• Втулки, выступающей в роли пресса. Главная задача этого элемента – защита конца трубы от высокого давления рабочей среды.
• Зажимных колец, защищающих изделие от механических повреждений.
• Защитных крышек с резьбой, закрывающих место стыка с двух сторон. Поверхность такой крышки чаще всего ребристая, что позволяет плотно затянуть ее без использования инструмента.

Рекомендуем ознакомиться: Какие фитинги лучше подходят для капельного полива

Применение компрессионных фитингов позволяет получить полностью разборную трубопроводную систему, где гораздо проще вносить любые коррективы, от изменения схемы прохождения труб до замены или ремонта стыковочных элементов.

Примерный уровень цен

Приведем уровень цен в различных городах России для наиболее распространенного типа соединительных элементов для ПНД труб, а именно, компрессионных фитингов, эта информация может быть полезна, если вы собираетесь их купить, но нет времени делать сравнительный анализ.

Город	Цена ($)	Город	Цена ($)
Москва	0,80	Екатеринбург	0,85
Казань	0,84	Нижний Новгород	0,82
Самара	0,90	СПб	0,80
Тула	0,86	Челябинск	0,84

Средний уровень цен на фитинги для труб ПНД в различных регионах России примерно одинаковый, стоимость устройства в Нижнем Новгороде, Самаре, Челябинске и Москве примерно на одном уровне. Обзор проводился для розничных цен, соответственно, оптовая цена будет ниже.

Использование сварочного оборудования

Соединение элементов водопровода возможно посредством сварки. Для этого используется паяльник со специальными чашками. Устройство питается от электрической сети, не требует дорогостоящего обслуживания и сложной настройки.

Последовательность проведения работ.

• Зачистка соединяемых участков трубопровода.
• Подбор подходящего фитинга.
• Разогрев трубы и фитинга посредством паяльника.
• Соединение двух элементов.

Получаемые соединения являются неразборными, обладают прекрасной герметичностью.

Важный нюанс: чашки паяльника должны соответствовать диаметрам соединяемых труб.

Использование

Полиэтиленовая труба нашла широкое применение во многих сферах: водопровод, теплотехнические и газовые сооружения, канализация и дренаж, прокладка коммутаций и в качестве внешнего защитного слоя.

Нас в первую очередь, интересует монтаж и устройство водоснабжения с помощью ПНД труб. Чёрная труба, с синими продольными полосами, с надписью для питьевой воды и указанным диаметром. Полоса синего цвета указывает, что труба предназначена для холодного водоснабжения. Трубы с жёлтой полосой – для газа.

Преимущества ПНД труб перед металлом:

• Простота и лёгкость монтажа;
• Срок службы около 50 лет, что в 2-3 раза больше металлических труб;
• Легкий вес;
• Низкая теплопроводность;
• Способность к расширению (труба не лопнет на морозе);
• Рабочие температуры от -20°С до +40°С;
• Малошумность;
• Широкий выбор диаметров и длины.
