Металлические хомуты для крепежа труб- Виды и особенности изделий: Стальные хомуты для крепления +Фото и Видео

Варианты крепления к стене

Размещение полипропиленового трубопровода непосредственно на поверхности – простой и довольно быстрый способ монтажа. Используются при этом клипсы для труб небольшого диаметра и хомуты для более массивных, а также минимальный набор инструментов.

Для скрытого крепления потребуется штробить стены, применять дополнительно болгарку, специальные теплоизоляционные материалы и цемент.

Второй вариант более эстетичен и особенно актуален для помещений небольших размеров. К тому же технические характеристики полипропиленовых труб (прочность, термостойкость, долговечность) позволяют без опасений «замуровывать» трубопровод.

И все же только наружная фиксация обеспечивает постоянный доступ ко всем узлам системы, давая возможность изменения ее конфигурации и выполнения ремонта при необходимости. Каждый способ имеет свои особенности, влияющие на итоговый результат.

На каком расстоянии располагать крепления

Расстояние между клипсами или хомутами – определяющий фактор исправного функционирования трубопровода.

Если не соблюдать рекомендации по монтажу и крепить опорные элементы слишком далеко друг от друга, впоследствии конструкции начнут провисать. Это отрицательно влияет как на прочность, так и на пропускную способность системы. Величина шага устанавливает в соответствии с диаметром полипропиленовой трубы и температурными показателями:

Диаметр ПП трубы, мм	Расстояние между креплениями в сантиметрах при определенной температуре
20⁰С	30⁰С	40⁰С	50⁰С	60⁰С	70⁰С
16	75	70	65	55
20	80	75	70	65	60
25	85	80	75	70
32	100	95	90	85	75
40	110	105	100	95	85
50	125	120	115	110	105	90
63	140	135	130	125	120	105
75	155	150	145	135	130	115
90	165	155	150	145	125
110	185	180	175	165	160	140

Рекомендуем ознакомиться: Какое отопление лучше и как его смонтировать в частном доме

Наружное и скрытое крепление: последовательность действий

Еще на этапе составления плана-схемы размещения трубопровода нужно стараться избегать слишком большого количества углов, изгибов и поворотов.

Такие участки склонны к провисанию и требуют дополнительного усиления. Конструкции, которые размещаются в стенах, должны быть максимально монолитными, чтобы снизить риск разгерметизации сварных швов (ремонт в данном случае будет достаточно трудоемким).

Монтаж на клипсы

В минимальный набор инструментов входят дрель или перфоратор (в зависимости от материала стен), шуруповерт либо отвертка для вкручивания саморезов, молоток, а также маркер, рулетка и уровень.

Последовательность выполнения работ следующая:

Наносится разметка на поверхности, по которым будут проложены трубы. Места крепления клипс отмечаются в соответствии с данными таблицы о расстоянии между точками фиксации.
Дрелью или перфоратором по меткам проделываются отверстия, в которых с помощью молотка фиксируются дюбели.
Саморезами прикручиваются к стене клипсы, в которые затем вставляются сваренные трубы.

Монтаж на хомуты

Наружное крепление трубопровода при помощи хомутов принципиальных отличий от клипсового способа не имеет.

Вначале делается разметка точек фиксации через рекомендуемые промежутки, затем высверливаются отверстия под дюбели и хомуты до упора прикручиваются к поверхности.

В местах изгиба труб устанавливаются дополнительные крепежные элементы (на расстоянии порядка 15 см от угла).

Затем сваренная конструкция фиксируется в хомутах жестким или плавающим креплением.

Сферы применения

Силовые хомуты часто используются для установки и ремонта трубопроводов в условиях повышенной вредности.

В промышленном оборудовании с температурой выше +300 градусов, с давлением более 1000 атмосфер, в агрегатах глубокого вакуума, литейных машинах. Обычно это усиленные модели из прочной стали с защитным покрытием не меньше 10 микрон.
Шарнирные хомуты применяются в пневмоприводных и гидравлических системах, армированных гибких трубах высокого давления для воздуха и воды, в горно-буровых сооружениях.
Обжимные металлические детали востребованы для труб больших размеров, их усиленные модификации применяются для магистральных трубопроводов.
Силовые крепления являются предпочтительными при монтаже водопроводной разводки, поскольку гарантируют продолжительный срок службы трубопровода и его герметичность. Цельные силовые модификации с замком, по сути, представляют полноценную конструкцию, не боящуюся предельных нагрузок, для толстостенных, армированных шлангов и дренажных насосов.
Многие крепёжные элементы необходимы для использования в агрессивных, коррозийных и химических средах: для изготовления сельскохозяйственного транспорта – сеялок, комбайнов, гидравлических тележек. Эти детали используются в военной технике, для фиксации выхлопных труб и в двигателях автомобилей.
Для воздушных систем используются лёгкие, но прочные нейлоновые хомуты, устойчивые к влиянию влаги. Это уникальные модели, которые также востребованы для фиксации газовых, сантехнических и водопроводных труб в квартирах, загородных домах и на различных предприятиях.

Назначение и функции бандажа

Хомут – это такой кольцевой бандаж, которую ставят на трубу. Причем подобные муфты могут иметь разные диаметры, которые выбираются в зависимости от размеров водопровода.

Лучше сразу купить несколько запасных хомутов Снаружи таких изделий есть зажимной механизм, который представляет собой соединительную гайку, затягивающую половинки колец. Также хомут для труб укомплектовывается резиновой прокладкой. Она увеличивает надежность соединения.

Функции хомутов:

Такие изделия можно поставить в местах соединения труб. Это повысит надежность их крепления. Такая защита увеличит срок службы трубопровода.
Можно фиксировать трубопроводы с большой протяженностью к твердой поверхностью. Это увеличивает их устойчивость и продлевает срок службы. Такая система обязательна для трубопроводов водоснабжения, канализации и отопления.
Для устранения течи. Бандажи позволяют быстро и легко отремонтировать поврежденный участок системы.

https://www.youtube.com/watch?v=6FInKYRxU-M

Такой маленький и незатейливый элемент, как трубный хомут, позволяет решить сразу несколько проблем. Поэтому используются практически во всех водопроводах.

Правила и технология крепления

Установка держателей канализационного трубопровода требует соблюдения определенных правил монтажа крепежей и технологических условий.

Места крепления определяют непосредственно около раструбовых соединений, ответвлений, чтобы усилить жесткость трубопровода (на фото).
Установку неподвижных креплений чередуют с плавающими. При этом учитывают, что между жесткими крепежными узлами правила допускают размещение не более двух подвижных компенсирующих соединений.
Дистанция и расстояние между жесткими и подвижными держателями также должны соответствовать нормативам. Так, жесткие опоры на полипропиленовые трубы диаметром 110 мм крепятся на расстоянии не более 2 м., плавающие – на дистанции не более 10 диаметров отвода.
На горизонтальных участках канализации уклон должен быть 20 мм на каждый метр коммуникации.

К стене

Монтаж креплений производят в следующей последовательности.

Используя схему разводки, размечают на стене точки фиксации с учетом технологических требований.
Монтаж начинают с нижней части стояка, где устанавливают неподвижную опору. Последующие крепежи выполняют с таким расчетом, чтобы обеспечить соосность и вертикальность всех сегментов.
Когда стояк смонтирован правильно, его отклонение от вертикальной оси не должно быть более 2 мм на одном метре трубы.
Дальнейшая фиксация трубопровода к поверхности стены производится хомутами либо клипсами (если сечение отводов не превышает 50 мм).

Пластиковые и металлические хомуты крепятся посредством самореза или металлической шпильки с шагом крепления для полипропиленовых отводов — 2 м., металлопластиковых – 1,5 м., стальных – 1 м.
В ответственных местах, где располагаются тяжелые элементы системы, используются опоры жесткого типа.
Для обеспечения отступов от стены труб сточных применяются кронштейны.

К потолку

Монтаж канализационных отводов по потолку производится в подвальных помещениях и осуществляется такими же способами.

Особенностями являются:

Фиксация хомутов с помощью анкеров.
Использование в основном плавающих опор.
Применение подвесного крепежа с ремешком.
Минимальное расстояние между держателями.

К полу

Как правило, чугунные канализационные трубы непосредственно к полу не крепятся. Полимерные в отличие от них, могут деформироваться, провисать, что повлияет на уклон. Если нет возможности присоединить их к стене, крепят к полу с применением пластиковых клипс и оцинкованных саморезов.

Согласно строительным нормам прокладка канализационных отводов в полу жилых и административных помещений не допускается. В других местах её проводить по полу возможно, используя скрытую разводку в бетонной стяжке.

Установка сточных труб по полу практикуется в банях, где они выводят стоки в дренажные ямы.

В подвале

Подвал относится к неотапливаемым помещениям. Здесь наблюдается высокая разница температур и проблема теплового расширения требует своего разрешения. Неподвижные опоры в подвалах и технических подпольях зданий чередуют с плавающим крепежом.

Крепления приходится зачастую делать по полу и к потолку, для этого используют их различные виды: хомуты со шпильками, подвесы с перфолентами, пластмассовые держатели с оцинкованными саморезами.

Виды

Сантехнические хомуты – это универсальные элементы для крепления различных труб (канализационных, вентиляционных, отопительных, водопроводных), которые обеспечивают их установку на вертикальной и горизонтальной плоскости (к стене, полу и т. д.). Они могут использоваться для монтажа системы к стенам, фундаменту, асбестоцементным столбам забора и прочим несущим системам.

Фото — установка

Главным достоинством хомутов является то, что они позволяют трубам двигаться во время работы внутри креплений – это необходимо для продления их эксплуатационного срока.

Фото — пластиковые

Помимо этого они обеспечивают возможность водосточных труб расширяться во время работы

В особенности это важно для систем отопления, дымовых и газовых коммуникаций. Элементы могут классифицироваться по материалу и области использования

В зависимости от сырья они бывают:

Металлические;
Пластмассовые.

Металлические (стальные) хомуты с резиновой прокладкой являются более жесткими, поэтому используются для крепления чугунных, медных и металлопластиковых труб. Прокладка устанавливается с целью обеспечения мягкой плотной стыковки и защиты трубопроводов от изнашивания в местах крепления.

Фото — элемент для установки трубопроводов

Пластмассовые имеют более низкие характеристики жесткости, сравнительно с металлическими, но они сейчас используются гораздо чаще стальных аналогов. Во многом потому, что в наше время для организации воздуховодов, водоснабжения, канализационных стоков и монтажа водосточных систем используются трубы ПВХ. Такие крепления подходят для полипропиленовых, полиэтиленовых и прочих материалов.

По использованию они бывают:

Шланговые с гайкой;
Трубные с гайкой;
Усиленные трубные крепления;
Электротехнические;
Ремонтные;
Неразъемные;
Пленки.

Оцинкованные хомуты с гаечным креплением – это скобы для труб, чаще всего изготовленные из нержавеющей стали, их производство выполняется из холоднокатанного проката. Они могут использоваться как для установки и закрепления шланга, так и для монтажа труб на горизонтальных плоскостях. Разница заключается только в конструкции и материале. Для трубных креплений используются более плотные, армированные поперечными никелевыми волокнами крепления.

Фото — шланговый

Усиленные трубные являются аналогами стандартных гаечных, применяются для гидравлических конструкций, они сверхпрочные и негорючие. Эти детали выдерживают увеличенную нагрузку благодаря наличию двойному гаечному креплению. Эти нержавеющие элементы могут затягиваться с двух сторон, поэтому отлично подходят для установки больших напорных коммуникаций. Иногда могут оснащаться не гайкой, а шурупом, в таком случае они односторонние.

Электротехнические (PPL Sormat) – это элементы для установки электрического кабеля на столбах, прокладке по стене здания и т. д. Они представляют собой не хомуты, а скорее кронштейны, которые обеспечивают не полные круговые скрепления, а с наличием отверстий для протяжки проводов. За счет того, что изготовлены из резины, они не проводят электрический ток.

Неразъемные скобы выдерживают очень большие нагрузки, поэтому преимущественно используются для прокладки магистральных водопроводных труб. Могут устанавливаться как на вертикальные, так и на горизонтальные плоскости, в некоторых случаях крепятся к перекрытию с целью установки кровельных водосточных систем. Фиксация производится за счет шпильки и планки, которая зажимается с двух сторон.

Фото — соединительный хомут для крепление ненапорных труб

Ремонтные трубные хомуты (Hilti) представляют собой съемную деталь для срочного устранения протечек. Они не являются постоянными деталями для крепежа, применяются только в качестве временного крепления.

Ленточные хомуты изготавливаются из ударопрочного нейлона, способного выдерживать довольно большие нагрузки. В качестве опоры могут применяться только для гофрированных пластиковых труб дренажной или ненапорной канализационной системы. Они могут протягиваться по полу, фундаменту и прочих поверхностях.

Помимо этого хомуты ПВХ бывают одинарные и сдвоенные. Они отличаются между собой возможностью регулировки диаметра скобы. Сдвоенные можно установить и при необходимости переустановить на любую трубу.

Видео по теме:

Хомут для крепления червячный металлический

Хомут нержавеющий для крепления труб AISI304

Плавающее или жесткое крепление

Необходимо понимать,что крепеж для труб, установленный при помощи хомута, может быть жестким, с крепким обхватом трубы, или плавающим. Плавающее крепление выполняется с целью поддержания целостности труб во время их термической деформации. Оба типа крепления могу быть применены к одному и тому же хомутному соединению. Однако существуют и такие хомуты, которые предназначены исключительно для плавающего крепления. Они обычно не укомплектованы затягивающими, зажимающими болтами. Они просто защелкиваются, их монтаж не подразумевает под собой использование профессиональной техники.

Одной из важных составляющих конструкции сантехнического трубного хомута является специальная прокладка, которая располагается между канализационной трубой и охватывающей частью крепления. Главная задача прокладки заключается в нейтрализации шумов, возникающих из-за внутренних нагрузок на трубы и вибрации. Рассмотрев, популярные виды хомутных соединений и особенности их конструкции, обратимся к основным правилам их монтажа.

Ремонтные хомуты для трубопроводов

Модели, предназначенные для выполнения ремонтных работ, классифицируются по конструкции и материалу, из которого они изготовлены.

Двусторонняя модель ремонтного устройства

Основными техническими показателями, определяющим возможности использования этого ремонтного приспособления, являются:

рабочий диаметр – определяющий типоразмер трубы, на которой он может быть использован;
длина – определяет размер, на котором может разместиться и устранить неисправность конкретная модель приспособления.

Основным документом, регламентирующим производство и использование ремонтных хомутов, является ГОСТ 24137-80 «Детали крепления трубопроводов. Хомуты. Конструкция и размеры», а также ГОСТ 28191-89 «Хомуты зажимные для рукавов. Технические условия».

Односторонние изделия для труб разного диаметра

В соответствии с классификацией ремонтные хомуты подразделяются:

По конструкции на:

односторонние – представляют из себя U-образную ленту с перфорацией в верхней части, посредством которой выполняется фиксация хомута на трубопроводе;
двусторонние – выполнены в виде двух одинаковых половинок в виде полуколец, соединяемых на трубе при помощи крепёжных элементов;
многосоставные – состоят из нескольких сегментов и используются на трубопроводах большого диаметра.

По материалам на:

стальные – изготавливаются из различных видов стали (углеродистой, нержавеющей, легированной) и отличаются стойкостью к коррозии и длительными сроками эксплуатации;
чугунные – изготавливаются из литого чугуна, отличаются износоустойчивостью и прочностью.

Установка двустороннего ремонтного изделия на трубу большого диаметра

Кроме этого, при выборе ремонтной модели необходимо помнить, что давление в бытовых трубопроводных сетях может достигать 10 атмосфер, а температура теплоносителя – 120˚С.

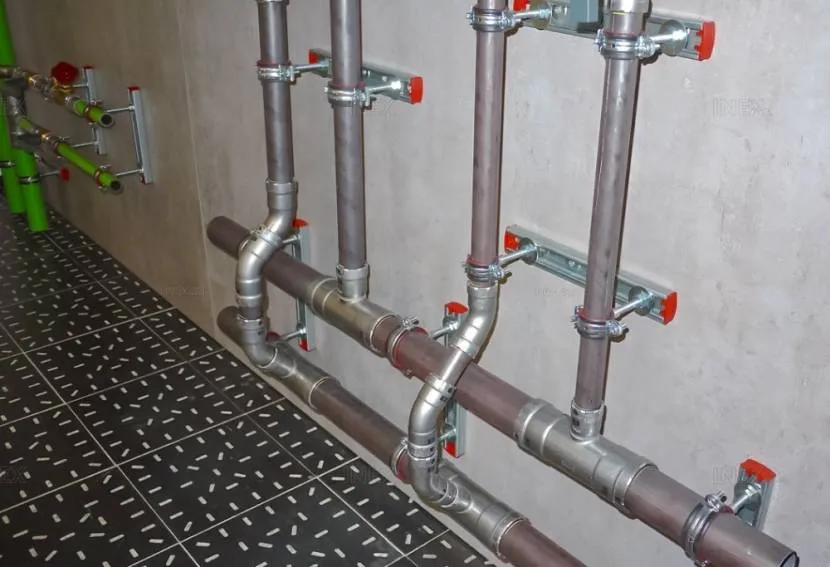

Монтаж стального трубопровода

Металлический трубопровод весит больше, чем полимерный аналог, поэтому здесь применяются скобы, кронштейны и хомуты с резиновыми уплотнителями. Чаще применяются последние, так как они разбираются многократно. Это удобно, когда собирается временная коммуникация, требуется произвести замену или перенос каналов.

Монтаж стального водопровода Источник inex.su

Во время проведения монтажных работ выполняются следующие правила:

для вертикальных и наклонных линий применяется большее количество креплений;
для фиксации труб меньшего диаметра соблюдается более редкий шаг между крепежами;
на горизонтальной части изгиба устанавливается хомут для поглощения вибраций от вертикальной магистрали;
на стояке фиксатор монтируется по центру при условии, если его длина превышает 3 метра;
на трубопроводе, который проведен к отопительному оборудованию, фиксация выполняется с шагом в 1,5 м.

В таблице предоставлено максимальное расстояние между крепежными изделиями на горизонтальной магистрали из стальных труб в зависимости от способа крепления.

Сечение (в мм)	Плавающий (в см)	Жесткий (в см)
15	250	150
20	300	200
25	350	200
32	400	250
40	450	300
50	500	300
70,8	600	400
100	600	450
125	700	500
150	800	600

Выбор крепежных изделий выполняется с учетом нагрузки, которая оказывается на несущую часть изделий – дюбель, анкер, шпилька

Также важно рассматривать материал основания: дерево, пористые или монолитные стены с высокой плотностью. Так, для первых используется усиленный и более мощный крепеж, расстояние между ними сокращается

Где они применяются

Ремонтные хомуты, или, как их еще называют муфты для труб, используют для работы с трубопроводами из любого материала. Их главное достоинство в том, что они могут использоваться многократно. С такими муфтами можно сделать недорогой и срочный ремонт магистралей выполненных из:

Чугуна.
Стали.
Полиэтилена.
Металлопластика и асбестоцемента.

Разновидности повреждений, которые устраняют хомутами:

Послесварное.
Надломы труб.
Образовавшиеся продольно трещины.
Игольчатое отверстие.
Послекоррозийный свищ.
Дыры в результате удара.

Преимущества хомутов очевидны:

Монтаж несложный и выполняются очень быстро.
Быстро герметизируется аварийная зона.
Изделия отличаются низкой стоимостью.
С данными муфтами можно снизить себестоимость ремонтных мероприятий.
Используя при ремонте, не нужно отключать всю систему.
Образуемая хомутами конструкция, отличается надежностью и длительным сроком использования.

Нюансы эксплуатации

Перед установкой рекомендуется смазать винтовые соединения машинным или силиконовым маслом. Это не только поможет легче закрутить винты, но и предотвратит дальнейшую коррозию. Только учтите, что индустриальное масло разъедает некоторые сорта резины.

При монтаже всегда соизмеряйте прикладываемую силу и размеры крепежа. Кроме того, пружинный хомут при сжатии может соскочить и улететь в сторону. Будьте внимательны.

Следите, чтобы на рабочую поверхность не попала грязь или пыль. Она не только поцарапает трубу, но и может привести к преждевременной коррозии.

Периодически подтягивайте винтовые соединения, особенно если труба работает с вибрацией. Если работа инструмента затруднена, купите хомут с барашком вместо винта. Для его затяжки инструмент не требуется.

Не допускайте загрязнения винтов пылью. Это не только продлит срок эксплуатации, но и обеспечит возможность повторного использования хомута после снятия. Хомут в хорошем состоянии без признаков коррозии рассчитан минимум на 50 циклов «монтаж-демонтаж».

И всегда соблюдайте технику безопасности. А также не экономьте на крепеже, ведь чаще всего труба выходит из строя именно в местах соединений.

Обзор полезных инструментов для работы с хомутами из Китая в видео ниже.

Металлические стальные хомуты для крепления труб

Крепёжные хомуты изготавливаются из различных видов металла и различаются по геометрическим размерам, конструкции и типу фиксации.

Основные технические параметры и материал изготовления

При изготовлении металлических хомутов используется нержавеющая или углеродистая сталь с нанесением защитного слоя от коррозии (цинк или иной материал). Основными техническими характеристиками подобных изделий являются:

типоразмер, определяющий диаметр закрепляемой трубы (измеряется в дюймах);
толщина (измеряется в мм);
размер соединительной гайки (если таковая имеется);
рабочая нагрузка (измеряется в килоньютонах);
разрушающая нагрузка (измеряется в килоньютонах).

Конструктивно элементы крепления могут поддерживать различное количество труб одновременно при их параллельной прокладке

Конструкционные формы и тип фиксации

Тип фиксации, предусмотренный на изделии, определяет вид трубопровода,на котором может быть использована конкретная модель, а также его назначение. Фиксация бывает двух видов:

жёсткая (неподвижная) – выполняется в местах изгибов и разветвлений в системах водопровода и канализации;
плавающая (подвижная) – используется в сетях отопления и горячего водоснабжения, где возможны продольные перемещения труб в процессе эксплуатации, связанные с изменением температурного режима работы систем.

По конструкции (форме) металлические крепёжные хомуты бывают следующих видов:

разъёмное кольцо;
два полукольца;
скоба U-образной формы.

Скоба U-образной формы изготавливается для каждого типоразмера труб, что позволяет подобрать необходимый элемент крепления для трубопроводов разного диаметра

Когда используют трубы из стали

По ГОСТ 3262-75 труба определяется как водогазопроводная. В нормативе указывается, что применяться она может равнозначно в условиях транспортировки воды и газа, либо в конструктивных деталях соответствующих трубопроводов. Также их устанавливают в системы отопления, орошения, охлаждения и др.

Водопроводные стальные трубы используют:

в напорных трубопроводах;
в сейсмоопасных регионах;
в высокопористых грунтах;
при устройстве дюкеров (напорных участков трубопровода, укладываемых по дну оврага, под руслом реки или под расположенной в низине дорогой);
при монтаже водопроводов по эстакадам или мостам;
в местах, подвергающихся механическим воздействиям, в том числе вибрационным нагрузкам.

Проще говоря, водопроводные металлические трубы из стали укладывают в тех случаях, когда требуется высокая сопротивляемость изгибающим и динамическим нагрузкам.

Для обеспечения хорошей герметизации безрезьбовые трубные стыки соединяют сваркой, а резьбовые – с помощью специальных муфт. Изделия без защитного покрытия перед укладкой изолируют антикоррозийными составами.

Также при прокладке наружных водоводов больших диаметров используют стальные водопроводные трубы по ГОСТ 10704-91, относящиеся к группе электросварных.

Следует отметить, что изделия малого диаметра применяют не только для водоводов и газопроводов. Их используют при изготовлении металлоконструкций, таких как заборы, ворота, перила, облегченные каркасы теплиц и складов. Такие трубы используют в машино-, авиа- и автомобилестроении, сельском хозяйстве, химической и мебельной промышленности. Сфера их применения обширна.

Виды обжимных металлических хомутов для труб

Вид обжимных металлических изделий определяет их назначение и конструктивные особенности. Их можно классифицировать следующим образом:

спиральные – для фиксации необходимо повернуть по часовой стрелке или против неё, используются на водопроводных сетях, выполненных из армированных пластиковых труб;
силовой зажим – это металлическая лента, оснащённая стяжной конструкцией, может быть использован для фиксации и ремонта трубопроводов различной геометрической формы (круг, квадрат) и различного назначения;
усиленный крепёж – используется для различного вида рукавов и шлангов, представляет из себя металлический замок, соединённый с металлической лентой;

Хомут типа «усиленный крепёж»

проволочное крепление – выполнен в виде нескольких колец из проволоки, соединённых механизмом для их стягивания;
червячный хомут – это металлическая полоса с нанесёнными резами (дорожкой) на её поверхности, оснащённая винтом для стягивания полосы;
трубный хомут – выполнен в виде двух полуколец, одно из которых оснащено элементом крепления к строительным конструкциям и винтами для их скрепления;
пружинный хомут – используется в сетях ГВС и отопления, представляет собой металлическую полосу с нанесёнными отверстиями, закрученную под определённый диаметр;
с резиновым уплотнением – могут быть оснащены различные виды хомутов, рассмотренные выше, что обеспечивает прочность крепления и герметичность для моделей, используемых в ремонтных целях.

Хомут червячного типа

Хомуты типа «усиленный крепёж» ещё называются силовыми шарнирными устройствами, что обусловлено их конструкцией и принципом работы элемента крепления. Червячные модели могут именоваться как ленточные металлические хомуты, что также связано с их конструкцией. Проволочные изделия могут именоваться как спиральные, поэтому при выборе модели необходимо ориентироваться в этих наименованиях. Все виды хомутов могут выпускаться в усиленном исполнении, что выражается в размерах используемых материалов (толщина и диаметр), а также конструкции стягивающих механизмов.

Хомут пружинный, самозажимной

Типы крепежных элементов

Штатное крепление для канализационных труб к стене или иной опоре — специальный хомут. Это универсальный элемент, способный удерживать любые трубопроводы круглого сечения. Существуют разные виды крепежей:

обжимные. Способны одновременно выполнять две функции — удерживать трубопровод и уплотнять узел соединения;
направляющие. Используются только для обозначения положения трубы относительно несущей конструкции;
опорные. Могут фиксировать трубы к вертикальным и горизонтальным плоскостям — к стенам, полу или потолочной плите;
предохранительные. Эти элементы устанавливаются в качестве дополнительной поддержки сложных узлов системы.

Для сборки канализационных систем из ПВХ используется крепеж для канализационных труб 110 или 50 мм. Это самые распространенные размеры для вертикальных и горизонтальных трубопроводов.

Используются два типа монтажа:

жесткий. Трубопровод плотно обжимается хомутом и фиксируется в неподвижном состоянии. Этот способ применяется для вертикальных трубопроводов (стояков), которые нуждаются в полной неподвижности;
подвижный. Трубопровод имеет возможность перемещаться внутри хомута. Такой способ применяется для горизонтальных трубопроводов (лежаков), которые не надо жестко крепить к опорам. Подвижность позволяет компенсировать температурные расширения пластика.

Для того, чтобы обеспечить свободное перемещение трубы, выбирают крепеж большего диаметра. Любой хомут для канализации изготавливается в соответствии со стандартами трубопроводов. Перед началом сборки необходимо подсчитать количество хомутов

Важно учесть, какие участки будут жестко зафиксированы, а какие будут подвижными

Пластиковые хомуты

Это крепежные элементы, изготовленные из ПВХ той же марки, что и трубопроводы. Существуют хомуты под все имеющиеся диаметры частей системы. Конструкция крепежей различается по способу сборки:

элемент из двух половинок, соединяющихся с помощью винтов. К опорным плоскостям крепится с помощью шпильки, завинченной в дюбель. Обеспечивает прочное и жесткое соединение;
хомут, оснащенный подвижной защелкой. Труба вставляется в скобу, а защелка обхватывает ее сверху и фиксируется на специальном выступающем зубце.

Первый вид хомутов позволяет регулировать расстояние от стены до трубы. Это обеспечивает шпилька, которую можно глубже погрузить в стену или несколько вывинтить из самого крепежа. Второй вид удобен при сборке, так как не требует использования дополнительных инструментов. При этом, хомуты с защелкой плотно крепятся к опоре на фиксированном расстоянии от нее.

Металлические хомуты

Металлические крепежные элементы устойчивы к нагрузкам. Они обычно состоят из двух половинок, которые соединяются с помощью винтов. На обеих частях имеются резиновые прокладки, уплотняющие соединение и отсекающие металл от трубопровода. Перед тем, как закрепить канализационную трубу к стене, требуется лишь наметить ось и расставить на ней точки установки хомутов

Важно помнить о необходимости создания уклона, для чего ось сразу располагают под углом. Для диаметра 50 мм он составляет 30 мм на каждый метр длины. Рассмотрим, как крепить канализационные трубы к стене с помощью металлических хомутов

Шпильки для таких крепежей имеют два вида нарезки. На одном конце имеется резьба для присоединения нижней половины хомута, на другом — стандартная нарезка, как у шурупа. При установке сначала сверлят отверстие под дюбель. Затем устанавливают шпильку, используя гаечный ключ или пассатижи. Промежуток между двумя типами нарезки имеет форму шестигранника. Этот участок используют для установки элемента в дюбель. Последним действием становится навинчивание половинки хомута на шпильку. Затем останется лишь установить часть системы и привинтить верхнюю часть крепежа

Рассмотрим, как крепить канализационные трубы к стене с помощью металлических хомутов. Шпильки для таких крепежей имеют два вида нарезки. На одном конце имеется резьба для присоединения нижней половины хомута, на другом — стандартная нарезка, как у шурупа. При установке сначала сверлят отверстие под дюбель. Затем устанавливают шпильку, используя гаечный ключ или пассатижи. Промежуток между двумя типами нарезки имеет форму шестигранника. Этот участок используют для установки элемента в дюбель. Последним действием становится навинчивание половинки хомута на шпильку. Затем останется лишь установить часть системы и привинтить верхнюю часть крепежа.

Общие сведения о хомутах

Назначение

Хомут выглядит как скоба или кольцо, закругленной формы или имеет форму двух полуколец, обхватывающих трубу. Стягивается с применением болта входящего в комплект детали.

ГЛАВНОЕ НАЗНАЧЕНИЕ МЕТАЛЛИЧЕСКОГО ХОМУТА – УМЕНЬШЕНИЕ ВЕРОЯТНОСТИ СМЕЩЕНИЯ ТРУБ И НАДЕЖНОЕ СОЕДИНЕНИЕ С ОПРЕДЕЛЕННОЙ ПОВЕРХНОСТЬЮ.

Они отличаются по материалу изготовления, типу фиксации, конструкции и по размерам. Хотя хомуты и не принимают непосредственного участия в прямой транспортировке газов, жидкостей, но имеют большое значение в фиксировании магистрали.

Хомуты изготавливаются из небольшого ассортимента материалов:

Стальные(без оцинковки)
Оцинкованные стальные
Металлические из нержавеющей стали
Пластиковые
Нейлоновые

Если сравнить пластиковые и стальные, то первые сильно проигрывают.

Преимущества металлических хомутов

Высокие функциональность и долговечность
Прекрасная стойкость металла к рясстяжению
Высокопрочные
Монтаж без особенностей
Лояльная цена

Хомуты из металла с оцинкованным покрытием и из нержавеющей стали обладают общими характеристиками, предотвращают и защищают от процессов коррозии, мало подвержены действию агрессивной среды.

ИЗДЕЛИЯ ИЗ НЕРЖАВЕЙКИ СЛУЖИТ ГОРАЗДО ДОЛЬШЕ, ЧЕМ ОЦИНКОВАННЫЕ.

Нейлоновые хомутные крепления используются для монтажа воздушных трубопроводных систем, благодаря своим характеристикам (прочность, небольшой вес, антикоррозийность).

МЕТАЛЛИЧЕСКИЕ ИЗДЕЛИЯ ДЛЯ ФИКСАЦИИ ТРУБ ИМЕЮТ ТОЛЬКО ОДИН НЕДОСТАТОК : НЕОЦИНКОВАННЫЕ ИЗДЕЛИЯ СИЛЬНО ПОДВЕРЖЕНЫ ПРОЦЕССУ КОРРОЗИИ.

Преимущества стальных хомутов Mupro

Почему стоит остановить выбор на продукции немецкой компании? Достоинства данных изделий выглядят так:

Виброизоляция. Благодаря специальной резине хомуты для труб Мапро имеют высокий уровень виброизоляции. Такая прокладка снижает уровень вибрации примерно на 19 дБ(а).
Теплоизоляция. Современная резина помимо своих основных свойств имеет теплоизоляционные характеристики. Они способна работать при максимальном разбросе температуры (от -60 до +225 градусов по Цельсию).
Повышенная грузоподъемность. Хомуты для фиксации труб Макро обладают высоким уровнем грузоподъемности и способны выдерживать большие нагрузки.
Ударопрочность. Изделия подвергались испытаниям. Все детали хомутов прошли тестирование на ударопрочность, что в значительной мере снижает вероятность механических повреждений.
Удобное крепление. Хомут соединяется двумя запорными винтами, они нужны для лучшей подгонки и фиксации неспадающей шайбой.
Цветовые полоски. Все изделия для крепления труб имеют специальные полоски. Это обеспечивает ориентир в широком ассортименте данного товара. Они указывают на область применения, благодаря чему исключается ошибка при покупке.
Возможность заказа. Если подходящей модели нет, тогда возможно индивидуальное изготовление нестандартных изделий любого размера.

Стальные крепежные элементы не только способны выдерживать большие механические нагрузки, но и могут сохранять отличную герметизацию с поддержкой труб любого диаметра. Они находят применение в сантехнике, автомобилестроении, при монтаже систем отопления и вентиляции.

Подведём итог

Можно с уверенностью сказать, что хомуты, независимо от их назначения, действительно незаменимы. При желании крепёжное сантехническое изделие может превратиться в ремонтное и спасти соседей снизу от затопления. К тому же домашний мастер будет избавлен от затрат, связанных с ремонтом нижней квартиры. Если же требуется замена канализации или магистралей водоснабжения, альтернативы крепёжным хомутам и вовсе не существует. К тому же цена подобных сантехнических изделий невысока, а купить их можно в любом строительном магазине, что делает их доступными для любых слоёв населения.

Хомут с отводом – прекрасное решение, чтобы обойтись без сварных работ

Надеемся, что информация, изложенная в сегодняшней статье, была полезна нашему уважаемому читателю. В процессе прочтения у вас могли возникнуть какие-либо вопросы по теме. Не стесняйтесь их задавать в обсуждениях ниже. Редакция Seti.guru с удовольствием на них ответит в максимально возможные сжатые сроки. Если же у вас есть опыт использования различных хомутов в профессиональном плане или при самостоятельном ремонте, просим поделиться им с другими читателями. Это будет полезно начинающим домашним мастерам. Пишите, спрашивайте, общайтесь. А напоследок мы предлагаем вашему вниманию короткий, но довольно информативный видеоролик по сегодняшней теме.

Хомут для крепления труб металлический стальной с гайкой: Виды +Фото и Видео
