Нормы давления по СНиПу
Показатели давления воды в квартире регулируются СНИПом 2.04.2-84. На основании этого документа составляются проекты прокладки трубопроводов, обеспечивающих центральное водоснабжение. Данный СНиП определяет нормы давления воды, которые не должны существенно отклоняться от 1 бара или 105 Паскалей. Этот показатель применим в отношении труб, проложенных на первом этаже (в подвале) 5-этажного дома.
Мнение эксперта
Миронова Анна Сергеевна
Юрист широкого профиля. Специализируется на семейных вопросах, гражданском, уголовном и жилищном праве
Действующие нормативы позволяют указывать давление воды в разных единицах. В быту обычно используют атмосферы, что соответствует давлению в 0,9 бара.
Указанный СНиП определяет необходимое давление внутри системы холодного водоснабжения на уровне 6 атмосфер. При этом незначительное уменьшение показателя не считается отклонением от нормы.
Для обеспечения и контроля расхода горячей воды напор должен составлять 4,5 атмосферы. Как и в предыдущем случае, СНиП разрешает незначительное отклонение от нормы. Минимальный показатель, требующийся для обеспечения водоснабжения, составляет 0,3 бара.
Это означает, что в случае превышения указанных значений потребители вправе подавать соответствующие претензии в снабжающую организацию для перерасчета стоимости коммунальных услуг. Если напор меньше 0,3 бара, приборы учета водопотребления не будут корректно работать. И справиться с проблемой неправильного использования подобных устройств способны сотрудники снабжающей организации. Потребители не должны решать такие вопросы.
В многоквартирном доме
Напор в системе водоснабжения, по действующим нормативам, рассчитывается по следующей формуле: х=1+(0,4*n), где n – это число этажей в здании, х — минимальный показатель, рассчитанный для конкретного дома.
В частном домовладении
В отличие от муниципальных домов, в которых значение напора воды в квартире устанавливается соответствующими нормативами, для частных этот показатель рассчитывается в индивидуальном порядке. Чаще для зданий небольшого размера обеспечивают водоснабжение с давлением, не превышающим две атмосферы. Для более крупных домов, высота которых превышает 20 метров, используются другие значения.
Отклонения
Теперь обратимся к проблемам и их решениям.
Централизованное водоснабжение
- Кто виноват, и что делать, если нет давления в системе городского водоснабжения?
Причиной возникновения этой проблемы могут стать:
Недостаточная производительность или недостаточный напор на выходе насосных станций, смонтированных без учета дальнейшей застройки микрорайона;
Насосная станция должна справляться с пиками расхода воды
Неисправность станций подкачки;
Со временем отложения снижают просвет стальных труб
Ни одна из этих проблем не может быть устранена владельцем жилья своими руками. Ускорить работу профильных организаций поможет простая инструкция: каждый раз, когда в пиках водоразбора (обычно утром и вечером) у вас нет воды, вызывайте аварийную службу и составляйте акт с указанием текущего давления в системе ХВС дома.
- Чем измерить текущее давление на ХВС?
Манометр давления воды в системе водоснабжения обычно стоит в водомерном узле.
Водомер с манометром после счетчика
При необходимости снятия замера на стояке лабораторный манометр вкручивается вместо заглушки или в резьбу сбросника.
- Что можно сделать самостоятельно, если нет давления в системе водоснабжения многоквартирного дома?
Проверьте, полностью ли открыты вентили на ваших подводках и стояке ХВС. Наведайтесь к водомеру и убедитесь, что задвижки или шаровые краны не прикрыты. Если у вас на подводках стоят фильтры грубой очистки — вскройте их и промойте сетки.
Забитый фильтр может ограничивать пропускную способность водопровода
Нередко причиной падения напора на стояке или подводке ХВС становится мусор, скопившийся в узком месте водопровода — под седлом винтового вентиля. Для прочистки достаточно открутить головку вентиля (разумеется, предварительно отключив воду) и удалить окалину, ржавчину и песок отверткой или любым другим подходящим предметом.
На узкие места в заросшем стояке или розливе может указать характерное шипение воды при водоразборе. Скооперировавшись с соседями, вы можете заменить стояк от розлива до верхнего этажа, не дожидаясь постановки дома на капремонт.
Полная или частичная замена стояков решит проблему низкого напора из-за отложений в стальных трубах
- Как понизить напор в кранах?
И в этом случае все зависит от того, какую именно проблему вы хотите решить:
Если вас беспокоит то, что по мере увеличения напора растет расход воды — приучите членов семьи не открывать краны полностью или, если это проблематично, установите на подводках к каждому смесителю игольчатые дроссели, позволяющие принудительно ограничить расход;
Игольчатый дросселирующий клапан размером 1/2 дюйма
Если вы опасаетесь, что большим напором может быть повреждена сама система водоснабжения — понижение давления обеспечит установленный на вводе редуктор;
Редуктор на вводе водоснабжения
Если повышенное давление опасно для отдельных сантехнических приборов, фильтров или бытовой техники — такие же редукторы ставятся на их подводках.
Устройство поршневого редуктора
Автономное водоснабжение
- Как обеспечить повышение давления в системе водоснабжения частного дома?
Все зависит от симптомов возникшей у вас проблемы:
Если вы наблюдаете кратковременные падения напора при активном водоразборе через несколько кранов, ситуацию спасет подключенный к любой точке водопровода емкий гидроаккумулятор. В пределах своей эффективной емкости он компенсирует превышение расхода над дебитом воды. Не забудьте установить на ввод водоснабжения обратный клапан, который не даст воде из мембранного бака сливаться обратно в магистраль водоснабжения;
На фото — гидроаккумулятор в системе водоснабжения
Как повысить стабильно низкий напор? Этого можно добиться лишь установкой накопительной емкости для воды и насосной станции. Установленная в подвале или другом помещении с круглогодичной положительной температурой емкость создает запас воды на время ее пикового расхода; насосная станция с гидроаккумулятором обеспечивает приемлемый напор в водопроводе.
Как создать дополнительный напор? Подачей воды насосом из накопительной емкости
- Как понизить перепад давления в системе водоснабжения частного дома между моментами включения и выключения насоса?
Отрегулировав реле давления для системы водоснабжения — уменьшив напор, при котором насос выключается, или, увеличив порог для его включения. Во втором случае не забудьте поднять до соответствующего значения давление накачки гидроаккумулятора. Учтите, что при этом насос станет запускаться чаще, что заметно уменьшит срок его службы.
Надежные и бесшумные реле давления для систем водоснабжения DAB позволяют настроить напор включения и выключения насоса в диапазоне 10-90 метров
Как рассчитать объем ванны нестандартной формы
Лучше всего узнать этот параметр в технической документации производителя.
Объем треугольной ванны. Как правило, треугольные ванны вписываются в прямой угол, образованный стенами помещения. Чтобы вычислить объем, нужно измерить стороны ванны, прилегающие к стене и образующие прямой угол. Полученные измерения умножить между собой и на высоту изделия. Результат поделить на 2.
(A1+A2)*H/2
Объем овальной ванны. Для этого измеряется длина и ширина. Их значение умножается друг на друга и на число «П», равное 3,14. Далее остается умножить результат на высоту чаши.
(A*B*3,14)*H
Объем круглой ванны. Нужно измерить диаметр чаши, поделить его пополам и умножить на 3,14. Полученную площадь поверхности нужно умножить на высоту изделия.
((D/2)*3,14)*H
Если вы не сильны в математике, то установленную ванну можно измерить простым путем. Засеките показания счетчика и наберите полную чашу. Если счетчика нет, то воспользуйтесь измерительным ведром или другой емкостью, чей объем вам известен.
Как установить виновника плохого напора
Прежде всего, низкое обеспечение снабжения водой позволяет выявить следующие неполадки:
В данном случае потребуется произвести замену или починить установки.
- Не исключена возможность наслоения на стенки труб известкового налета. Для этого потребуется довольно простой, но эффективный «дедовский способ» очищения обычным сантехническим тросом или легким простукиванием коммуникаций;
- Произвести проверку смесителей и водяных фильтров. Они могут быть неработоспособны или забиты солевыми отложениями и создавать дополнительные условия понижения уровня давления;
- В случае слабого напора горячей воды, поступающей через газовую колонку, следует прочистить радиатор или заменить установленный фильтр.
Если указанные причины не влияют на ограничение водяного потока, следствием плохого давления может оказаться:
- затруднение прохода воды, изъяны в стояках;
- трудности в работе оборудования в подвальном помещении в местах соединения с магистральной коммуникацией;
- непрофессиональный монтаж водопроводных труб;
- слабый уровень давления, поступающий с насосной станции.
При подобных недостатках пользователь имеет право обратиться в инстанции, отвечающие за бесперебойный процесс водоснабжения.
Объем стандартной ванны
К стандартным вариантам исполнения ванн можно отнести как полноразмерные, так и сидячие ванны, а также угловые симметричные и асимметричные модели различных объемов. Имея два таких параметра, для расчёта объема стандартной ванны, как длина и ширина, можно только приблизительно рассчитать её объем. Итак, в ванну со классическими размерами 150х70 см входит где-то 160-185 л. А емкость ванны с параметрами 170х75 имеет средний показатель около 200 л.
Так, согласно указанной производителями информации, объем жидкости в стандартной ванне, имеющей распространенные размеры примерно может составлять:
- 150×75 ― 155 л;
- 165×70 ― 160 л;
- 165×75 ― 210 л;
- 170×75 ― 250 л.
Объем стандартной ванны вмещает в себя приблизительно 160-185 литров воды
Однако, высота ванны не менее необходима для точного определения объема. Оказывается, многие фирмы изготовители не всегда указывают на своих моделях необходимые для расчёта данные. Имея данные о трёх основных размерах изделия можно рассчитать сколько кубов или же литров в стандартной ванне.
Например, чугунное изделие имеет большую толщину стенок, чем аналогичная стандартная стальная или акриловая ванна.
Как узнать давление воды в квартире
2 основных метода определения силы потока в домашней сети самостоятельно:
- При помощи манометра, подключенного к гибкому шлангу душа.
- Оценив объем воды, вытекающей из полностью открытого крана в минуту или другой временной период.
Показания прибора должны соответствовать цифрам из СНиПа, при визуальной оценке емкость объемом 3 л должна наполняться меньше, чем за 7 секунд.
Как определить, кто виноват в слабой подаче
Причиной недостаточного напора воды в системе могут быть:
- неисправность сантехники (засор в трубках смесителя, неполадки системы слива в унитазе);
- налет в трубах, препятствующий нормальному потоку;
- засорение фильтров;
- неправильный подбор диаметров трубопроводов внутри помещения;
- потери на магистрали, приводящие к снижению давления воды на вводе в жилое здание.
Проблемы, возникшие внутри помещения, должен решать собственник, вне зависимости от того, проживает он постоянно на этой жилплощади или нет. Если же поток в трубах на этаже ниже установленного государственными стандартами, устранение проблемы находится в зоне ответственности управляющей компании. За подачу по магистральным водопроводам отвечает водоканал.
В частном доме с централизованным водоснабжением граница ответственности между собственником и водоканалом проходит на входе в здание. Если забор воды производится из скважины, ответственность за недостаточное давление несет владелец.
Краткий обзор устройств
Для монтажа автономной системы водоснабжения необходимо знать суточный расход воды и значение существующего напора. Как правило, подобные приборы устанавливаются в частных домах, где есть доступ к колодцу или скважине. Но в большинстве случаев при установке такой системы, давление остаётся слабым или превышает допустимые значения, которые приводят к быстрому разрушению канализации. Поэтому правильным решением будет консультация со специалистами или же оплата их услуг по расчётам и монтажу автономной системы.
Насосная станция отлично подойдёт если наблюдаются частые перебои с водоснабжением. Само устройство не отличается замысловатостью и состоит из:
- Бака на 1-3 кубометра, выполняющего функцию гидроаккумулятора.
- Насоса, обладающего центробежной силой и предназначенного для повышения давления.
- Реле, который управляет всей системой.
Принцип работы также прост — если давление ниже нормы, реле автоматически включает установку и бак заполняется водой. Как правило, наполнение происходит в ночное время, когда есть достаточное давление. Однако при всех своих плюсах, система очень требовательна к свободному пространству, а также постоянной чистке бака.
Наконец, повышающие напор, циркулярные насосы. Такие устройства подразделяются на ручные и автоматические. За работой первого варианта необходимо следить и вовремя отключать, чтобы не случился перегрев. Автоматический же насос включается при открытии крана водоснабжения и отключается при его закрытии. Понятно, что автоматический вариант более удобен и экономичен.
Как рассчитать стенки трубы по давлению
Точный расчёт данного показателя стальных труб, которые работают под воздействием избыточного внутреннего давления, включает два этапа. Сначала вычисляется так называемая расчётная толщина стенки. Затем к полученному числу прибавляется толщина износа от коррозии.
Расчет давления необходим для подбора толщины стенок трубы
Таким образом, обобщённая формула для расчёта толщины стенок выглядит следующим образом:
Т= РТС+ПК,
где: Т – искомый параметр – толщина стенок; РТС – расчётная толщина стенок; ПК — прибавка на коррозионный износ.
Расчётную толщину стенки в зависимости от давления вычисляем по следующей формуле:
РТС = ВИД×Днар/230×ДР×КПШ+Р ,
где: ВИД – внутреннее избыточное давление; Днар. – наружный диаметр трубы; ДР — допустимое напряжение на разрыв; КПШ – коэффициент прочности шва. Его значение зависит от технологии изготовления труб. На завершающем этапе расчета стенки трубы по давлению прибавляем к РТС значение параметра ПК. Берётся оно из справочника.
Как проверить с помощью метода расхода?
Производить расчёт можно и с помощью таблиц значений, но результат не будет радовать точностью.
Поэтому лучшим вариантом будет проведение расчётов на месте, учитывая при этом и скорость потоков воды, и материал трубопровода системы, и иные свойства трубопровода.
Самой простой формулой для расчёта расходуемой жидкости будет являться:
- Q — интересующий нас расход воды (литр в секунду).
- v — скорость потока (m/c).
- d – диаметр трубы (в см).
- П – «число Pi» — константа из математики, приблизительно 3,14.
К примеру, есть: d=4, v=2. В таком случае: Q=3,14*4^2/4*2=3,14*8=25 литров в секунду.
Применять эту формулу можно при поиске иных неизвестных. В случае, когда известен диаметр вместе с расходом воды, можно определять её скорость. Либо, если известна скорость и известен расход, можно высчитать диаметр.
Что это за устройство?
Манометр – это прибор для измерения избыточного, то есть искусственно созданного, давления воды, пара или иной рабочей среды.
Говоря простыми словами, он показывает, насколько водяное давление в трубе больше атмосферного.
В быту, сфере ЖКХ и на промышленных предприятиях наиболее распространены приборы с пружиной в виде трубки овального сечения (носит имя Бурдона – человека, запатентовавшего ее). Они просты по конструкции и недорого стоят.
Внешне водяной манометр – округлый предмет в металлическом или пластиковом корпусе. Циферблат со шкалой закрыт оргстеклом из метакрилата или поликарбоната.
Давление холодной воды в квартире
К величине располагаемого напора в квартире предъявляются повышенные требования. Особенно это относится к величине минимального давления, ведь, в противном случае, откажутся работать многие бытовые приборы:
- наливной механизм унитаза;
- стиральная машина;
- посудомоечная машина;
- проточный водонагреватель.
Согласно СНиП, норматив для жилых помещений рассчитывается следующим образом:
- Напор на первом этаже здания должен составлять не менее 0,1 МПа. При постройке каждого последующего этажа эта цифра увеличивается на 0,04 Мпа. Например, для девятиэтажного дома формула будет следующей: 0,1 МПа + (0,04 МПа * 9 этажей) = 0,46 МПа. В расчете участвуют все этажи, в том числе первый.
- Избыточное давление в системе не должно быть ниже минимального – 0,03 МПа и выше максимального – 0,6 МПа.
Самостоятельно проверить соблюдение норм возможно при помощи теста с литровой банкой. На первом этаже пятиэтажного дома литровая банка должна набираться за 1 секунду. Проводить тест на 2 и выше этажах не имеет смысла. Естественный износ систем водоснабжения приводит к увеличению гидравлического сопротивления элементов сети, при этом давление в системе будет ниже проектного.

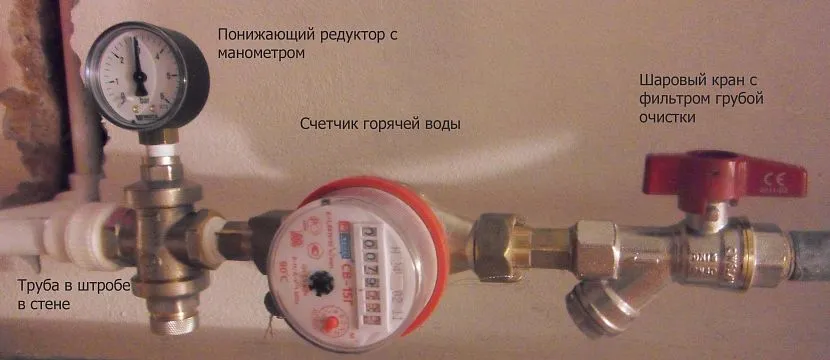

Пример грамотной комплектации узла ввода горячего водоснабжения в квартире или частном домеИсточник Doskaurala.ru
Тест на скорость наполнения воды в 3 литровой банке в зависимости от давления:
| Время наполнения, 3л | Давление в системе, кгс/см2 |
| 3 | 2,44 |
| 4 | 1,37 |
| 5 | 0,88 |
| 6 | 0,61 |
| 7 | 0,45 |
| 8 | 0,34 |
| 9 | 0,27 |
| 10 | 0,22 |
| 11 | 0,18 |
| 12 | 0,15 |
| 13 | 0,13 |
| 14 | 0,11 |
| 15 | 0,1 |
Регламент
Нормативы давления воды в доме регламентируются пунктом 2.04.2-84 СНиП — «Водоснабжение наружных сетей и сооружений». По документу создаются и воплощаются проекты систем подачи воды. Согласно нормативу, минимальный показатель давления для создания струи воды длиной 10 метров является 1 бар = 105 Па. В народе показатель называют одной атмосферой. Данное число должно соблюдаться в помещении, расположенном на первом этаже.
Многоквартирное строение
За каждый этаж многоэтажного дома напор воды повышают на 0,4 атм. Этот показатель соответствует давлению, необходимому для поднятия жидкости на средний по высоте этажа, принятой по ГОСТ за 4 метра.
Какое давление воды в водопроводе многоквартирного дома должно быть определяется по формуле:
1 + (0,4 * n) = x бар, где:
- n — количество этажей сооружения;
- x — минимальный показатель, требующийся для данного сооружения;
- 1 бар — минимальный показатель воды в снабжаемом строении;
- 0,4 — величина давления, достаточная для подачи воды на один дополнительный этаж.
По данной формуле производится расчет нормы давления воды в многоквартирном доме при создании проекта строительства.
Частный дом
Необходимый напор рассчитывают по высоте жилья на первом строительном этапе — закладке фундамента. В зависимости от показателя, минимальным принимают показатель в 1 или 2 атм. Для больших особняков, превышающих показатель высоты в 20 метров от фундамента до крыши, расчеты проводятся отдельно.
Как повысить давление воды
К счастью, повысить давление воды вполне реально как в обычной квартире многоквартирного дома, так и в огромном коттедже, расположенном в частном секторе. Это получается при помощи обустройства так называемого накопительной емкости либо установки специального насоса, который и будет накачивать воду принудительно. Ознакомимся с каждым из этих способов поближе.
Повышаем давление в водопроводе
Используем насос
Это устройство подойдет для использования как в частном доме, так и в квартире. При этом насос устанавливается в автономную систему только в случае, если действительно она в этом нуждается: например, скважина-источник воды находится слишком далеко либо мощности основного насоса просто не хватает для создания нормального давления, чтобы жидкость могла попасть, к примеру, на второй этаж.
Насос в этом случае обычно устанавливается на входе труб водоснабжения в дом, то есть перед крестовиной или главным коллектором. Главное — всегда помнить, что за устройством создается сильное разряжение, так что модель насоса должна не сильно реагировать на большое количество воздуха в жидкости. А вот в квартирах такой насос часто становится прибором, оказывающим «медвежью услугу» соседям – вода-то в квартиру идет из «общего котла», и давления может не хватить другим жильцам дома.
Насос, повышающий давление
Таблица. Классификация насосов.
Attention: The internal data of table “101” is corrupted!
Также насосы могут отличаться и способом охлаждения. Например, в случае так называемого сухого ротора корпус устройства будет охлаждаться за счет вентилятора. Такой насос будет создавать некоторый шум. Второй вариант – это мокрый ротор, где охлаждение корпуса производится за счет непосредственно самой жидкости, перекачиваемой прибором. Работает такой насос обычно тихо.
Насос для водопровода
Также при выборе насоса следует учитывать, что есть приборы, которые используются и для систем горячего водоснабжения, и для холодных водопроводных труб. Они называются универсальными. А есть насосы, которые могут быть использованы только для одного из видов систем.
Рабочий насос, повышающий давление
К счастью, практически все насосы, предназначенные для повышения давления в трубах, стоят относительно недорого. Да и размеры у них небольшие, что позволяет монтировать их практически в любом месте помещения. А монтаж их довольно прост.
Насос для повышения давления, установленный перед газовым водонагревателем
Приобретаем насосную станцию
Это – более серьезная установка для создания оптимального давления. Насосная станция, помимо прибора, перекачивающего жидкость, оборудована и специальной емкостью, которая предназначена для аккумуляции воды. Такие установки используются в том случае, если вода в трубах отсутствует либо давление совсем низкое. Накопительный бак обычно содержит в себе столько воды, сколько необходимо жильцам дома в сутки, то есть суточную норму потребления.
Работает насосная станция следующим образом: насос качает воду в течение некоторого времени, наполняя гидроаккумулятор. И жидкость будет наполнять бак, пока на выходе из него не будет создано давление 2 бара либо больше. Только тогда насос автоматически отключается. Система водопровода в доме подключается к самому гидроаккумулятору. Запасами воды можно пользоваться. За давлением на выходе из емкости следит специальный датчик, он же и запускает насос при падении напора.Как происходит расчет насосной станции, Вы можете прочитать в нашей статье.
Установить насосную станцию уже не так просто, как обычный насос. Для накопителя жидкости необходимо много места, да и сам агрегат нуждается в регулярной чистке, так как в нем будет появляться налет и осадок от воды. В целом же, накопительный бак может быть установлен на крыше, в подвале дома либо вовсе закопан в землю на участке рядом с коттеджем.
Типовое устройство насосной станции
Подобные станции с насосами обычно применяются в «своих» домах для создания давления в автономных системах водопровода. В квартире их не используют, так как они создают слишком много шума и занимают немало места.
Причины низкого напора в водоснабжении
В загородные дома вода в водопроводную сеть поступает из колодцев или скважин.
Если система полностью автономна, то для создания нужного напора нужно учитывать два момента:
необходимость обеспечения подъема воды; важно производить верно гидравлический расчет и правильно его реализовать на практике – обеспечить необходимое давление в удаленных от водосбора точках и точках, располагающихся на разной высоте. Из этого вытекает две основные проблемы индивидуальных водопроводов:
Из этого вытекает две основные проблемы индивидуальных водопроводов:
- Не хватает ресурсов скважины – дебит отверстия не позволяет поддерживать нормальное давление, а , следовательно, повысить напор.
- Воды в скважине достаточно много, поэтому насосы могут нагнетать высокое давление (до 6 бар), что может привести к разрывам соединений, протечкам, быстрому износу оборудования.
В первом случае насосы качают жидкость, создавая ее циркуляцию до возникновения определенного давления, однако со временем оно ослабевает. Во втором случае нужно подобрать насос с производительностью, которая равна суточной норме потребления воды.
От дебита скважины напрямую зависит напор воды в трубопроводе и ее литраж, поставляемый за одну откачку
Тем не менее, большинство владельцев частных домов волнует вопрос, как грамотно повысить давление в собственном водопроводе, а не понизить его, ведь необходимым дебитом для создания высокого давления обладают лишь некоторые артезианские скважины.
Большинство же отверстий генерируют слабый напор воды, а то и вовсе не способны производить какое-либо давление.
Если в доме используются стандартные бытовые приборы, то достаточно поднять давление до 2.3-2.5 бар – этого волне хватит для их бесперебойного одновременного функционирования с хорошим напором. Если предусмотрена джакузи или система полива, то здесь необходимо более высокое давление.
Для измерения давление используется прибор манометр. Его покупают отдельно и встраивают на точке входа воды в дом. Также туда же устанавливают счетчик воды. Некоторое оборудование идет в комплектации с манометром. Например, обогревательный котел, если предусматривается ГСВ.
Принцип регулировки давления водопроводных сетей частных домов такой же, как и автономной системы, отличается сеть лишь размерами
Простой манометр имеет шкалу от 0 до 7, что позволяет установить его в квартире, частном доме.
