Как монтируются обратные клапаны для насосных станций
Обратный клапан для совместной работы с насосной станцией следует выбрать на этапе составления проекта. В некоторых моделях насосов такие затворы включены в конструкцию, для остальных существует несколько правил:
- Для насосов вакуумного типа (всасывающих) затвор монтируется на выходе насоса, до гидроаккумулятора.
- При большой глубине скважины и при большом расстоянии от скважины на поверхности следует установить дополнительное устройство на водозаборе.
- Для напорных насосов, опускаемых в скважину, затвор монтируется на выходной патрубок.
Кроме того, при монтаже следует строго соблюдать направление потока, указанное на корпусе, и тщательно уплотнять все соединения.
Обратный клапан с электродвигателем
Этот современный аналог обратного клапана работает на электричестве, на случай частых перебоев с электроэнергией, есть модели с аккумуляторами. В этом устройстве запирающая мембрана всегда полностью открыта, что предотвращает образование на ней грязевых наростов, которые не дают ей в случае необходимости полностью закрыться.
Работает прибор следующим образом:
- жидкость начинает двигаться в обратном направлении и заполняет трубы;
- когда труба заполняется до 70 % своего объема, установленный внутри зонд подает сигнал на электроблок;
- срабатывает звуковая и световая сигнализация, оповещая о неприятности;
- заслонка автоматически закрывается.
Возможные причины засорения канализационного коллектора
Возникновение обратного истечения фекальных масс может быть вызвано несколькими причинами. Первая кроется в неправильной эксплуатации канализационной системы, куда могут непреднамеренно попадать полиэтиленовые пакеты, средства интимной гигиены и прочие вещи, которые перекрывают сечение трубы.
Обратные клапана делают возможным свободное отведение стоков при падении уровня в сточном канале
В этом случае необходимо будет задуматься, чем пробить канализацию в домашних условиях. Наиболее действенным методом является использование тросика для прочистки труб.
При длительной эксплуатации на внутренних стенках труб возникают отложения, которые постепенно разрастаются, уменьшая просвет трубопровода. Осевший осадок образует шероховатую поверхность, на которой скапливаются твердые частицы, что приводит к образованию пробки. Хороший результат для устранения засора дает применение химических препаратов, которые растворяют отложения внутри слива.
Еще одной возможной причиной засорения канализационной системы является неправильный уклон коллектора, что происходит в результате неправильно выполненных монтажных работ. Здесь следует понимать, что пробка может образоваться как при сильном, так и при недостаточном уклоне. Чтобы твердые загрязненные частицы не скапливались на внутренних стенках трубопровода, вода по нему должна двигаться с определенной скоростью. Устранить такую проблему можно лишь в результате полного переделывания системы.
При длительной эксплуатации на внутренних стенках труб возникают отложения, которые постепенно разрастаются
Частой причиной засорения канализационного коллектора является наличие большого количества отводов, располагающихся под углом 90°. Такая конфигурация системы способствует резкому изменению скорости движения сточной воды. Крупные взвеси могут сразу задержаться, образовав пробку.
Где и как правильно установить клапан?
При установке клапана необходимо соблюдать ряд правил, которые позволят максимально эффективно выполнять своё предназначение, а именно:
- Аэраторы разрешается устанавливать только в помещениях с постоянным отоплением.
- Устройство должно быть размещено в месте, к которому существует свободный доступ, чтобы в дальнейшем не возникало проблем с проведением техобслуживания.
- Если в полу помещения есть решётка, то расстояние от уровня пола до прибора должно составлять не менее 35 см.
- Монтаж автоматического клапана должен осуществляться в той точке системы, которая на 10 см выше максимального уровня стока в основной стояк, чтобы не допустить засорение аэратора отходами и фекалиями, проходящими через систему.
- Прибор должен монтироваться в вертикальном положении непосредственно в раструбе прямой линии трубопровода канализации на расстоянии не менее 0,2 м до ближайшего сифона.

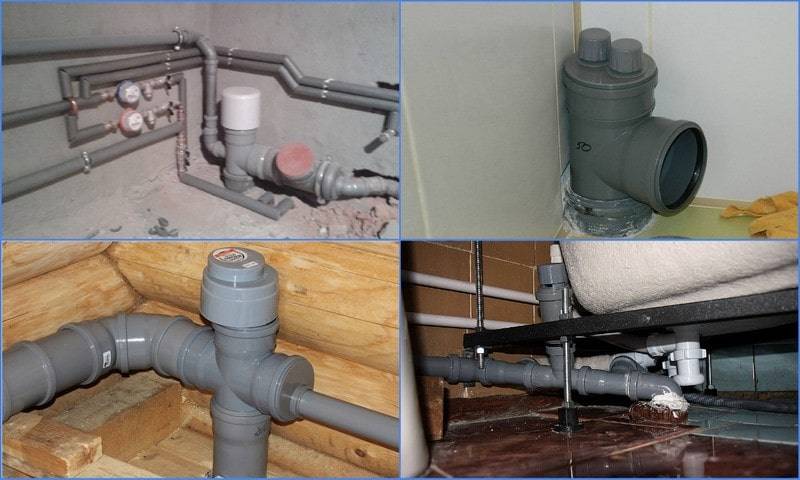

Возможные места для установки устройства
Аэраторы современной конструкции могут устанавливаться:
- в вертикальный стояк, имеющий выход через крышу;
- модели аэраторы цилиндрической формы с крышкой ставят на фановую трубу, простые клапаны подойдут для отдельных сантехнических приборов: унитаза, мойки, ванной или умывальника;
- устройства диаметром 50 мм монтируют на горизонтальных трубах большой протяжённости или на линиях с наличием перехода участков одного диаметра на другой. Соблюдение уклона при монтаже трубопроводов будет способствовать естественному течению стоков и предотвратит возникновение застойных явлений и зловонного запаха;
- приборы диаметром 110 мм в основном ставят на фановую трубу, возможен вариант монтажа на вспомогательный стояк.
Возникновение засоров
Перечень причин
- Износ канализационных труб (плохая пропускная способность)
- Попадание крупного мусора
- Жильцы, делающие ремонт, смывают в унитаз отходы стройматериалов.
Что делать?
С какой скоростью работают наши аварийные службы, и говорить не стоит. Пока они доедут, выявят и устранят причину. Все жилище может быть залито нечистотами. Мягко выражаясь – это вызовет дискомфорт.
В своем большинстве принято считать, что виновник крупный мусор, но по факту он только уменьшает пропускную способность, а вот последующие сливы нечистот приводят к окончательной закупорке системы, что и является причиной поднятия столба. Как известно вода всегда найдет дырочку и ей станет первый на пути унитаз.
По той же схеме образуется пробка в неправильно спроектированной и монтированной системе. Достаточно нарушить угол уклона трубы, и скорый засор обеспечен.
Старая система канализации, сама по себе потенциально опасна. Она давно свое отслужила. Внутренний диаметр труб сильно сужен, достаточно целлофанового пакетика, чтобы произошла авария.
В частных домах к подобным переливам может привести не только нарушение эксплуатации канализации, но и резко поднявшийся уровень грунтовых вод.
Виды обратных клапанов и принцип их работы
Основная задача обратного (запорного) клапана — заблокировать поток, идущий в обратном направлении. Для этого в этих механических устройствах ставят подвижную преграду. Основной принцип работы — в спокойном состоянии механическая заслонка опущена вниз, перекрывая просвет канализационной трубы и не давая возможности пройти обратному потоку. При появлении стоков она поднимается (отодвигается в сторону), стоки уходят, и она снова закрывается. По виду этой преграды и принципу ее работы и отличается это оборудование.
Поворотные (лепестковые)
В канализационных клапанах этого типа установлена подпружиненная круглая мембрана (тарелка). Если поток движется в «правильном» направлении, она поворачивается, поднимаясь вверх не мешает уходить стокам. Если движение начинается в другую сторону, мембрана (тарелка) прижимается к ободку внутри клапана, плотно и герметично перекрывая просвет трубы. В некоторых моделях имеется ручной затвор. Это вторая мембрана, которой управлять можно при помощи кнопки, установленной на корпусе.
Из-за формы мембраны такие запорные клапана называют еще лепестковыми, а иногда можно услышать термин «захлопки» — это из-за способа работы — мембрана захлопывается, если нет стока.
На рисунке показано, как работает обратный клапан на канализацию
Само устройство имеет большие размеры, чем труба, на которую его устанавливают. Так что в трубопроводе идет сначала расширение, а затем сужение просвета, а это — потенциальные места образования засоров. Чтобы была возможность оперативно устранять засоры, в верхней части корпуса обратного клапана делают съемную крышку. Сняв ее проблему можно быстро устранить.
Подъемный обратный клапан на канализацию
Этот вид запорного устройства на канализационную трубу назван так потому что при прохождении стоков в «правильном» направлении запорный элемент поднимается вверх. Стоки давят на перекрывающую проход тарелку, сжимая пружину та поднимается. Стоков нет — пружина разжимается, проход запирается. При поступлении стоков » с неправильной» стороны никакой возможности открыть проход нет. Это достигнуто нелинейной формой корпуса.

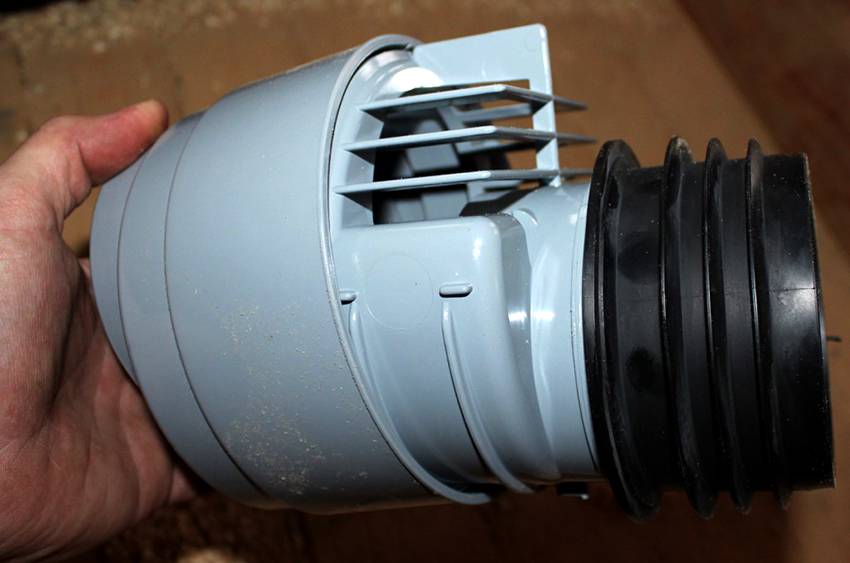

Что представляет собой воздушный клапан для канализации
Воздушный клапан монтируется в фановую трубу. Он используется для впускания воздуха в канализационную сеть и исключения выхода его обратно, что является препятствием для появления неприятного запаха в квартире. Также он снижает уровень шума в момент стекания воды в системе.
Воздушный клапан препятствует проникновению в помещения неприятного запаха из канализации
Принцип действия устройства заключается в следующем. Во время спуска воды по канализации в сети происходит разряжение. Извне в нее должен поступать воздух. Если система оснащена вентиляцией, проблем не возникнет. В случае ее отсутствия воздух будет поступать из сантехнического прибора с наименьшим водяным затвором.
При разряжении мембрана клапана открывается, а когда давление в сети стабилизируется, ‒ закрывается. Таким образом, воздух поступает только в канализацию, а обратно в помещение не попадает. Для изготовления воздушного аэратора используется, как и для обратного клапана, пластик высокого качества.
Воздушный клапан должен быть установлен во всех зданиях, высота которых составляет более 2-х этажей. Он монтируется в месте, где температура не будет ниже 0 °C. Если в помещении установлен трап в полу для слива воды, тогда приспособление фиксируется на высоте не менее 35 см над уровнем пола. Когда трап отсутствует, клапан располагается выше самого высокого патрубка в канализационной трубе, что подключается к сантехническому устройству.

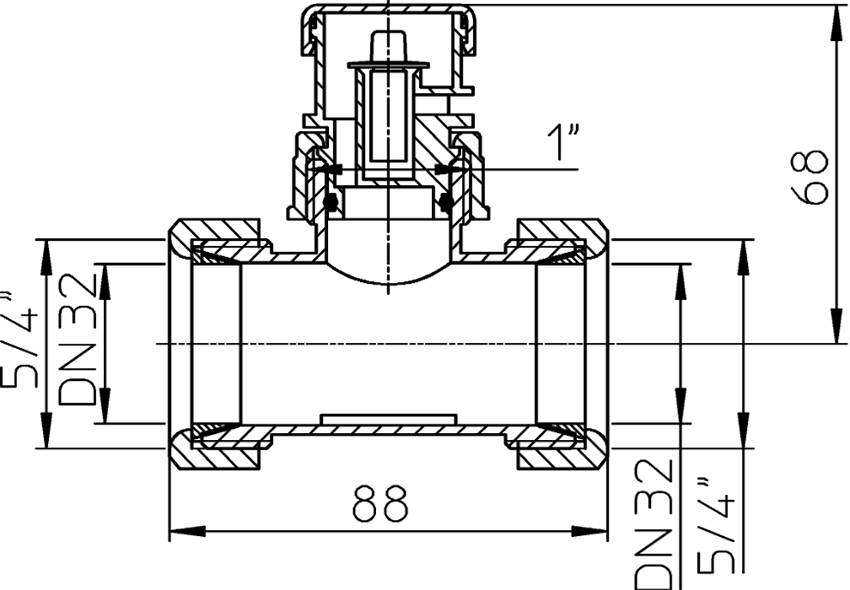

Схема устройства воздушного обратного клапана для канализации
Воздушный клапан изготавливается из полиэтилена. Он состоит из корпуса, штока или мембраны, реагирующей на возникновение избыточного давления в сети, резиновой прокладки, которая ограничивает движение штока, заставляя его правильно работать, крышки, защищающей от загрязнений. Для подключения к канализационной трубе на корпусе устройства располагается боковое отверстие.
Существует три разновидности вакуумного клапана. Для отдельного сантехнического прибора можно установить автоматический воздушный клапан с небольшой пропускной способностью. Большей пропускной способностью характеризуется антивакуумная или кинетическая модель, которая может работать при низком давлении. Существует комбинированный тип клапана, совмещающий в себе оба варианта приспособления.
Воздушный клапан устанавливается в раструбное соединение. Для одной точки слива используется приспособление диаметром 50 мм, а для общего стояка монтируется вакуумный клапан для канализации 110 мм.
Воздушный клапан устанавливают во всех зданиях, в которых больше двух этажей

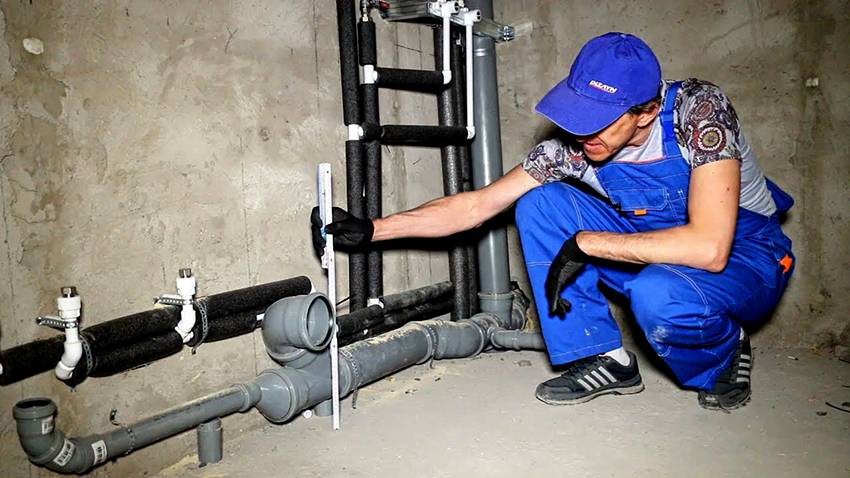

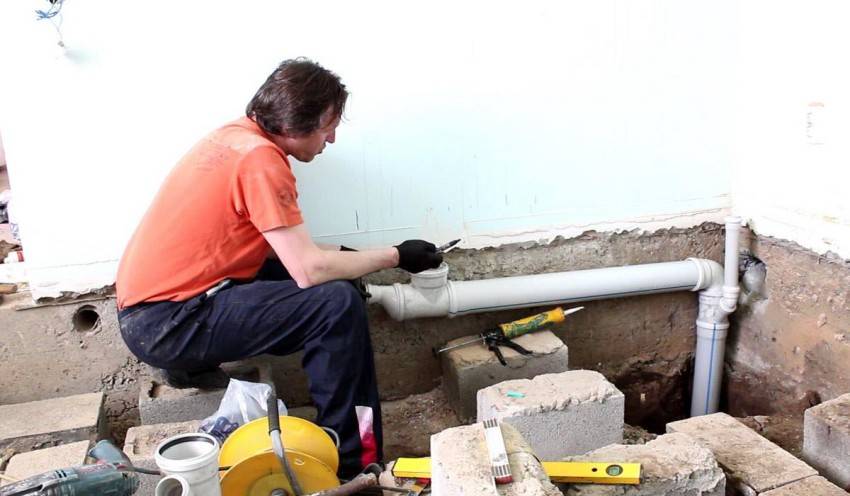

Установка обратного клапана на канализацию своими руками. Пошаговая инструкция
Поставить фановый клапан самому довольно просто. Операция выполняется в пять простых шагов:
- Выбрать место врезки. Обычно это место стыка унитаза с канализационной трубой или точка стыка двух участков трубы.
- С помощью уровня выставить устройство строго горизонтально, без перекосов. Для вертикально устанавливаемого устройства угол не имеет значения (в разумных пределах), так что проверять отвесность не обязательно.
- Собрать систему так, чтобы раструбы труб были направлены в обратном току воды направлении.
- Сборка соединений канализационной системы не требует использования какой-либо смазки или уплотнителя, кроме стандартных резиновых уплотнителей. При желании можно промазать соединения силиконовым герметиком для большей надежности.
- Закрепить клапан или ближайшие к нему участки трубы двумя хомутами к полу или стене. Крепеж должен быть жестким, поскольку вибрация от работы клапана со временем может вызвать расхождение незакрепленного соединения и потерю герметичности.
Как видите, процедура действительно не представляет собой чего-то сложного, не требует специальных навыков.
Для чего и как можно установить обратный клапан на канализации?
В механизме обратного клапана находится шар, заполненный воздухом. При аварийной ситуации шар присасывается к мембране и не дает стокам пойти в обратном направлении.
Несмотря на то что все работы, которые были перечислены выше, проводятся по правилам, возможны все-таки некоторые неполадки в процессе эксплуатации канализации. Большинство их происходит во внутренней ее части и связано с неправильным и неплотным закреплением соединений между трубами и дополнительными деталями, позволяющими провести разворот и загиб трубопровода. В таком случае придется прибегнуть только к тому, чтобы заменить вышедшие из строя детали. Но порой случаются неприятности даже тогда, когда все укреплено по правилам. Случается это из-за засоров, происходящих в стояках или в трубах. В результате может произойти и так, что все сточные воды вернутся в вашу квартиру обратно. Из-за этого сантехника не сможет выполнять свои основные функции. Особенно неприятно то, что привычным способом (вантузом или химикатами) исправить сложившуюся ситуацию не получится.
Для того чтобы подобных аварий не происходило, необходимо при монтаже всей системы установить обратный клапан на канализации. Он не только не пропустит фекалии и другие воды обратно в раковину или унитаз, но и не позволит неприятному запаху просочиться в комнаты.
Виды обратных клапанов и их установка в канализационной трубе своими руками
Обратный клапан может быть установлен только в вертикальной или горизонтальной части трубопровода.
В зависимости от того, где устанавливаются клапаны, они могут быть разными. Чаще всего используются обычные обратные клапаны для отработанной воды. Они выполняются из пластика или из металла. Сантехника, к которой прикрепляются данные клапаны, может быть соединена с ними напрямую, или же их можно устанавливать на некотором расстоянии от стояка. Также клапаны могут быть установлены на нескольких сантехнических приборах. Пластиковые клапаны имеют резьбу, с помощью которой они вкручиваются в трубы. Внутреннее их устройство представляет собой камеру, располагающуюся между двумя патрубками. Они, в зависимости от материала самого клапана, тоже выполнены из металла или из ПВХ. Патрубки располагаются на разных уровнях. Тот, в который будут затекать сточные воды, расположен выше выпускающего патрубка. Внутри камеры есть также шар, наполненный воздухом. Он давит на мембрану, расположенную внутри камеры, и из-за этого вода не может попасть обратно и подняться на уровень, на котором установлена сантехника.
Что нужно знать для того, чтобы поставить обратный клапан?
Схема работы обратного клапана для колодца: 1) сброс воды; 2) ливневая канализация; 3) дренаж; 4) проходное уплотнение.
Для того чтобы в клапане не скапливался мусор, на нем закреплена крышка. Она предназначена для того, чтобы вы могли в любое время определить, в каком состоянии находится клапан и не пора ли его прочистить. Помимо крышки, на клапане часто устанавливается перекрывающий рычаг, который позволяет в случае аварии быстро перекрыть доступ воды. Поставить такие клапаны можно вертикально или горизонтально. Помимо простых клапанов, существуют клапаны для фановых труб. Чаще всего они устанавливаются в отводящих трубах унитазов. Клапан выполняется в цилиндрической форме, сверху установлена крышка. Под напором воды крышка открывается, а затем с помощью пружины она приводится в прежнее положение. Сточные воды оказывают давление на крышку изнутри, но не открывают ее. Обычные размеры такого клапана составляют примерно 100-110 см в диаметре. Этот клапан тоже можно поставить своими руками.
Установка обратного клапана своими руками производится не только в частных домах, но и в многоэтажных жилых помещениях. Так, если вы проживаете на первом этаже, то без клапанов на каждом предмете сантехники вам не обойтись. Ведь трубопровод может засориться и не по вашей вине, а если это произойдет, то вам наверняка не придется по вкусу то, что все сточные воды со всего подъезда окажутся в вашей квартире. Поэтому, при монтаже канализационной системы или когда устанавливается та или иная сантехника, необходимо вмонтировать в систему обратный клапан, который вполне реально установить и своими руками. Для этого достаточно будет сделать все необходимые замеры и подобрать подходящий материал. Сейчас можно на прилавках магазинов найти и металлические фланцевые клапаны. Но используются они, для того чтобы сделать правильную канализацию, в настоящее время очень редко.
Правила монтажа жидкостной запорной арматуры
Сама инструкция по установке подобной арматуры зачастую не вызывает затруднений даже у дилетантов.
Она складывается из 5 основных действий:

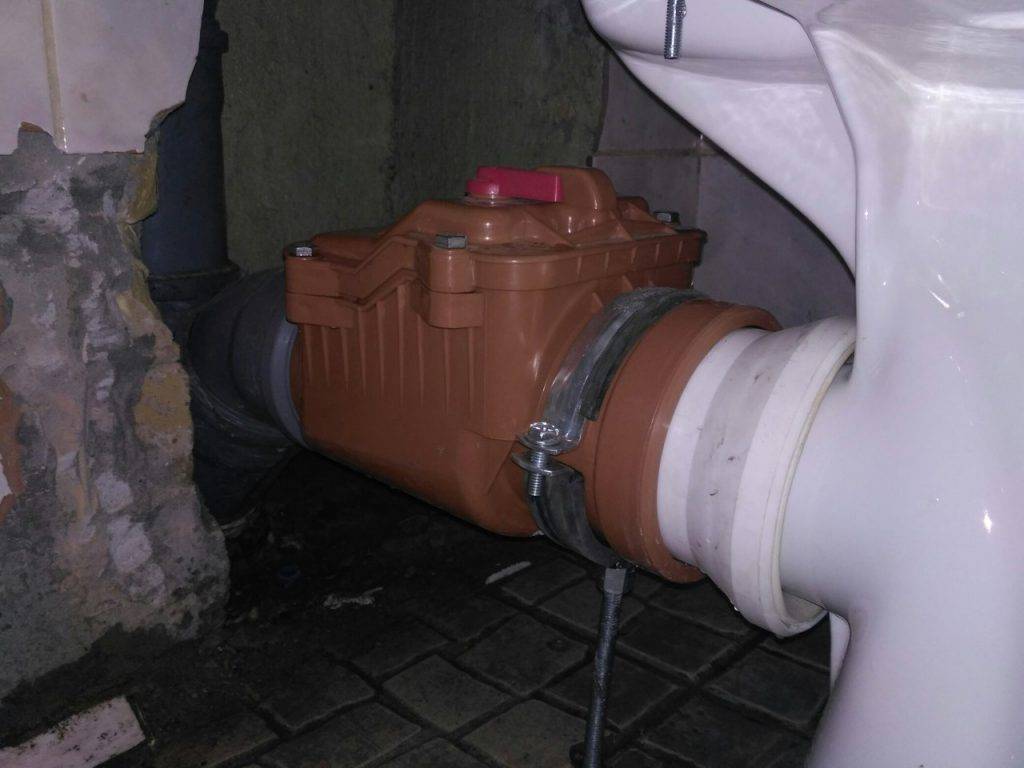

Персональный клапан для унитаза.
- Прибор врезается в точку соединения 2 секторов трубы или в месте подсоединения канализационного трубопровода к сантехнике, например, к унитазу;
- Если арматура монтируется горизонтально, то выставлять ее нужно четко по уровню, без перекосов;
- Те же приборы, которые врезаются в вертикальные и наклонные системы можно устанавливать под произвольным углом;
Принцип работы вертикальной мембранной конструкции.
- При сборке канализационного трубопровода соединительные раструбы должны быть направлены навстречу движению жидкости. Вам нужно вытащить сектор трубы и на его место в раструб вставить горловину клапана, после чего отрезать лишнее от снятой вами трубы и вставить ее в клапан с другой стороны;
- На последнем этапе обратный клапан или трубы по обе стороны непосредственно рядом с запором нужно жестко закрепить хомутами на полу или ближайшей стене. Этим пренебрегать не стоит, так как работа подобной аппаратуры вызывает небольшую вибрацию, а значит, рано или поздно соединение может разгерметизироваться.
Как видите, инструкция по монтажу обратного клапана своими руками не сложная, но здесь есть масса мелочей, которые нужно учитывать.

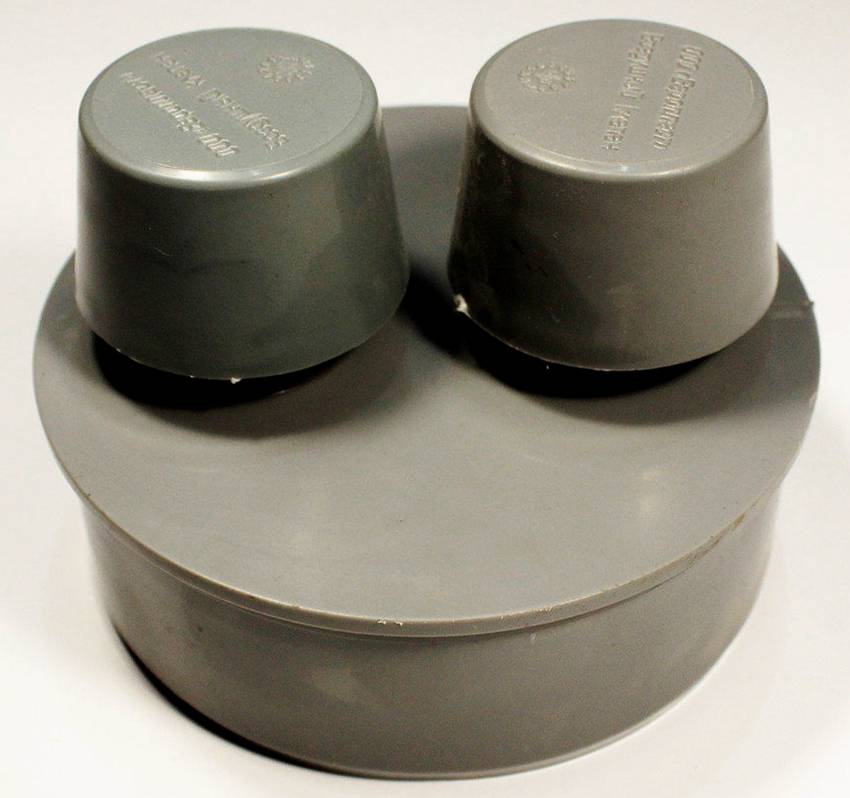

Горизонтальный клапан с двумя заглушками.
- На каждом обратном клапане, вне зависимости от модели, есть стрелочка, указывающая на направление движения жидкости, так что перед тем как установить прибор, найдите эту стрелочку;
- Не лишним будет перед установкой проверить прибор на герметичность. Для этого возьмите прибор, налейте в него воду, как в стакан, с той стороны, через которую она не должна проходить и оставьте. Как правило, протечки вызваны попавшим мусором или старой прокладкой;
- Запор на трубу нужно устанавливать того же сечения, что и сама труба. Любой переходник в разы увеличивает риск засора, плюс это дополнительные соединения, а чем этих соединений меньше, тем надежней система;
- И наконец, подобная аппаратура ставится для предотвращения аварийных ситуаций, а значит, к ней должен быть обеспечен беспрепятственный, удобный доступ на случай прочистки или ревизии.
Пластиковый обратный клапан на 110 мм.
Сложнее всего устанавливать подобную аппаратуру в многоэтажных домах. Идеальным вариантом считается установка запорной арматуры на входе в трубу центрального стояка.
Но все дело в том, что габариты санузлов в большинстве наших домов, мягко говоря, скромные, а клапан под трубу сечением 110 мм штука объемная. Вот и приходится хозяевам вместо одного капитального общего клапана ставить несколько персональных на каждый слив.
В литературе я встречал предложение установить подобный запор на подъездный стояк, чуть ниже слива первого этажа. Но это может быть оправданным, только если засоры регулярно происходят не в самом стояке, а в центральном канализационном колодце или магистрали, что поверьте, бывает крайне редко.
Обратный клапан с поворотом на 90º.
Дело в том, что установка клапана чуть ниже первого этажа фактически бесполезна. Подумайте сами, вода ведь идет не снизу, труба заполняется за счет слива стоков с верхних этажей. Если засор будет в подвале на стояке, то система заполнится до клапана, он закроется и система продолжит наполняться дальше, а значит, зальет первый этаж.

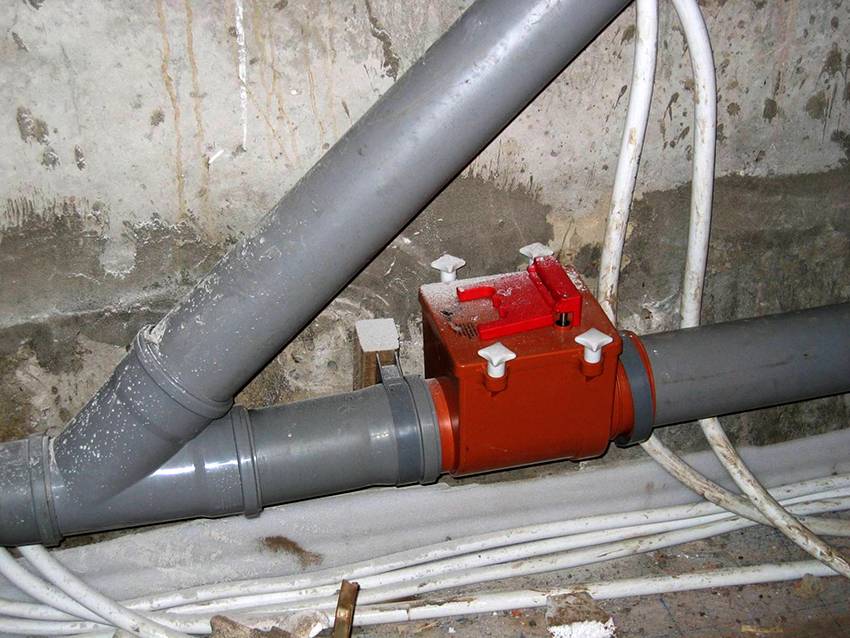

Врезка затвора на центральный слив.
В частных домах, как правило, места хватает, но здесь нет смысла устанавливать такой клапан в жилом помещении. Подтопление может идти только со стороны септика или общей центральной канализационной магистрали.
Соответственно прибор лучше ставить либо в подвале, либо в отдельном утепленном колодце, оборудованном специально под установку запорного клапана.
Конструкция с возможностью ручной блокировки потока.
При монтаже на выводы дренажной системы, запорами нужно оборудовать все выводные трубы. В данном случае места в колодце достаточно и можно смонтировать практически любую модель, но здесь лучше устанавливать клапана с поплавками.
Поплавки это та же самая лепестковая система, только к поворотному штоку мембраны подсоединяется поплавок. При наполнении резервуара поплавок всплывает и клапан закрывается. Данный процесс наглядно показан на видео в этой статье.
Варианты металлической запорной арматуры.
Виды клапанов и принцип функционирования
Существует несколько разновидностей канализационных обратных клапанов на 110 и 50 миллиметров, которые различаются сферой применения. Соответственно, все виды механизмов обладают разной конструкцией и принципом функционирования одного элемента.
Когда сточные жидкости подходят, заслонка автоматически поднимается, после чего она снова возвращается в исходное положение. Именно по механизму функционирования заслонки классифицируются модели канализационных обратных клапанов.
Поворотные
Данная разновидность канализационных клапанов обладает подпружиненной мембраной (она называется тарелкой из-за круглой формы). В случае, когда сточные воды перемещаются в верном направлении, тарелка поворачивается и уходит вверх, не препятствуя движению жидкостей.
Однако при обратном направлении стоков подпружиненная мембрана плотно прижимается к внешнему ободку, в результате чего рабочая площадь трубопровода оказывается перекрытой.
Некоторые модели дополнительно имеют встроенную дополнительную заслонку, которая управляется вручную. Подобный запорный механизм можно регулировать при помощи специальной кнопки, находящейся на корпусе устройства.
Таким образом, трубопровод имеет сначала расширяющийся, а затем сужающийся участок, что является возможным местом образования засора канализационной системы. Решением данной проблемы становится размещение вверху корпуса механизма крышки. Сняв ее, возможно легко и быстро убрать появившийся засор.
Подъемный клапан на канализацию
Название данного вида прибора основано на механизме функционирования заслонки. Когда сточные воды перемещаются в правильном направлении, заслонка располагается вверху.
Принцип работы: жидкость оказывает давление на мембрану, которая перекрывает движение стоков, внутренняя пружина сжимается, вследствие чего заслонка поднимается. Если сточные воды не перемещаются, то пружина находится в обычном состоянии, а путь стокам преграждается.
Благодаря нелинейной корпусной форме при движении жидкости в обратную сторону открытие клапана невозможно, что обеспечивает полную безопасность от затопления.
Подобный тип обратного клапана для канализации 110 или 50 мм обладает большей надежностью функционирования, чем поворотная (лепестковая) модель, однако существует и недостаток.
Особенности формы являются причиной необходимости регулярной очистки системы, т.к. она периодически засоряется. Для выполнения этой процедуры потребуется открутить болты (4 шт.), затем тщательно почистить или, если возникла такая необходимость, заменить рабочий механизм. Если владелец имеет возможность производить регулярную чистку, то лучше приобретать именно подобный вариант обратного клапана.
Шаровый клапан
В этом типе устройств запирающим элементом является небольшой шарик. Верхняя часть корпуса сконструирована таким образом, что во время протекания сточных вод шарик попадает в отдельное отверстие и позволяет потоку двигаться.
Когда жидкость отсутствует, рабочая область трубы блокируется, в результате чего поток не способен проходить в неправильном направлении. Однако подобные модели имеют недостаток – в отличие от поворотного и подъемного механизма в данной конструкции заслонка-шарик прилегает к ободку устройства не полностью.
В результате нарушения герметичности может происходить небольшое протекание стоковых вод. Конечно же, вероятность серьезного затопления, как если бы канализационный обратный клапан полностью отсутствовал, минимальна.
Межфланцевый
Основное преимущество подобной разновидности запорного механизма – небольшие габариты, что делает возможной установку даже при отсутствии свободного места за сантехническими приборами. Внешне устройство выглядит цилиндром миниатюрных размеров со специальной поворотной заслонкой.
Данный элемент может состоять из 2 компонентов, которые закрепляются у центрального стержня, либо по внешнему виду напоминать маленькую тарелку, которая фиксируется у корпуса при помощи пружинного механизма.
Подобный вариант желательно устанавливать только в том случае, если прочие разновидности установить не удастся. Даже с учетом небольших размеров желательно все же отдать предпочтение другим типам прибора. Межфланцевый обратный клапан 50-ти мм на канализацию монтируется достаточно редко, т.к. относится к категории оборудования для водоснабжения. Для канализационных систем эффективность его работы довольно низкая.
Еще одним недостатком подобной конструкции является отсутствие возможности быстро почистить устройство. Из-за особенностей формы потребуется полностью разобрать соединение, чтобы осуществить чистку клапана.
Принцип работы
Воздушный канализационный клапан необходим в системе для выравнивания разреженного (отрицательного) давления. Оно возникает при резком сбросе воды в большом количестве (спуск унитаза, выливание ведра воды и т.п.), которая уносит с собой большое количество воздуха. В нормальном состоянии воздух засасывается через фановый стояк, давление стабилизируется, никаких неприятных запахов не наблюдается.
Но возникают ситуации, когда количества воздуха, поступающего через фановый стояк, недостаточно для того чтобы вода свободно уходила. Вот тогда и появляется запах. При нехватке воздуха возникающее отрицательное давление срывает самый слабый водяной затвор. Это значит, что вода, которая стоит в колене сифона (умывальника, мойки, трапа под ванной), частично всасывается в канализацию, открывая доступ канализационным газам. Пока вы не воспользуетесь этим прибором в ванную/туалет поступает воздух из канализации. Это не только неприятно, но и опасно. В канализационной атмосфере содержится не только метан, который сам по себе — не подарок. Там могут быть бактерии, споры различных грибков, микроорганизмов.
Чтобы не происходило срывов гидрозатвора и ставят воздушный клапан для канализации. У него есть еще несколько названий — вакуумный клапан, вентиляционный канализационный клапан и аэратор. В принципе, именно «аэратор» лучше отображает назначение этого устройства, но используется данный термин редко.
Принцип работы воздушного клапана для канализации прост. Имеется мембрана, которая при нормальном или положительном давлении в системе прилегает к корпусу клапана. В таком положении система герметична, воздух из канализации заблокирован. При возникновении отрицательного давления в трубе (при сливе воды), мембрана приподнимается, из помещения в канализацию (не наоборот) засасывается воздух, быстро нейтрализуя образовавшийся перепад. Все происходит молниеносно, гидрозатворы на санприборах остаются на местах и продолжают перекрывать доступ канализационным газам в помещение.
Есть еще канализационный обратный клапан. Он решает проблему обратного тока стоков при забитых стояках. Как избавиться от засора в трубах читайте тут.
Обратный клапан для внутренней канализации: размеры
Размеры обратных клапанов выбирают в зависимости от диаметра установленной трубы. На внутренней разводке труб, как правило, монтируют обратный клапан ПВХ для канализации, поскольку пластиковые модели легко установить, а также большая часть внутренних канализационных труб изготовлена из этого же материала. Устанавливая унитаз, берут заслонку диаметром 110 мм, для фановой трубы или стояка — от 160 до 200 мм, а для труб, которые размещены внутри здания – 50 мм.
Когда монтируется внутренняя канализация, обратный клапан 50 мм устанавливается не более чем для двух сантехнических приборов, к примеру для стиральной машины и раковины. При желании обратный клапан можно монтировать отдельно на каждый сантехнический прибор.
Проблема в сточных системах
Чаще всего, такие происшествия связывают с попаданием крупных предметов в сточные системы. Это, как правило, правильно лишь отчасти. Такие вещи, в большинстве случаев, лишь запускают процесс полной закупорки канализации и последующего перелива зловонной жижи.
Суть в том, что попадание таких предметов в канализацию лишь снижает скорость стока нечистот, что, в свою очередь, способствует оседанию твёрдых частиц сточных вод. Вот они-то, как раз и приводят к полному закупориванию сточной системы.
Приблизительно таким же образом происходит засорение неправильно смонтированных систем. Нарушение угла уклона сточных труб также приводят к снижению скорости оттока воды и увеличивает вероятность их засорения. К слову, неправильный угол, не обязательно говорит о плохом монтаже. Зачастую угол меняется под весом системы со временем. Нечто похожее случается при сочленении горизонтальных отводов сточных труб под прямым углом, что резко снижает отток.
Не стоит забывать и о сроке эксплуатации системы. Со временем, на стенках труб происходит отложение не только нечистот, но и солей, в избытке присутствующих в воде. Это приводит к постепенному уменьшению рабочего сечения трубы и, в результате, к указанным выше спецэффектам.
Что касается жильцов особняков, то, кроме банального засорения сточной системы, к потопу может привести и подъем грунтовых вод. Само по себе явление не слишком частое, но тоже может стать причиной переполнения канализации со всеми негативными последствиями.
Другим, не менее неприятным, моментом является проникновение в квартиру крыс и малоприятных запахов в момент слива. И то и другое, вполне можно исключить с помощью обратных клапанов.
Правила установки обратного клапана для канализации
Обратные клапаны, оснащенные пружинным запорным элементом, могут монтироваться в любом положении на трубопроводе. Приспособления, не имеющие пружин, должны располагаться исключительно вертикально.
Место установки подбирается из расчета удобного доступа к приспособлению, которое не должно воспринимать нагрузок на кручение, изгиб, сжатие или растяжение от присоединенных труб. Положение клапана выбирается исходя из указанного на нем направления движения потока, поскольку устройство работает на пропуск стока лишь в одну сторону.
Существует два варианты защиты помещения от подтопления сточными водами. Первый предполагает установку одного обратного клапана для канализации 110 мм на основную трубу и используется преимущественно для квартир многоэтажного дома. При втором варианте монтаж приспособлений осуществляется для каждого источника слива, что характерно для частного сектора.
Обратные клапаны, оснащенные пружинами, могут размещаться как вертикально, так и горизонтально
Для проведения монтажа понадобятся рулетка, пакля и герметик. Первым делом выполняется отключение водоснабжения стояка при помощи задвижки на вводе. Это необходимо производить для исключения вероятности несанкционированного поступления воды в контур канализационной системы.
После выбора места установки на трубопроводе вырезается участок трубы, размер которого должен соответствовать длине клапана. Обратный клапан ПВХ монтируется посредством одевания на свободные края труб раструба и герметизации уплотнительными резинками. Для большей надежности стыковые соединения предварительно обрабатываются герметиком.
Чугунную модель устанавливают с помощью болтов, стягивающих монтажные пластины, и уплотняющих резинок. Если выбирается модель с раструбами, она монтируется традиционно с использованием пакли и путем заливки шва силиконом. После завершения работ водоснабжение возобновляется. Обратный клапан для напорной канализации устанавливается по такому же принципу.
Перед тем как устанавливать клапан необходимо перекрыть водоснабжение в квартире
Последовательность установки вакуумного клапана для канализации
Клапан крепится исключительно в вертикальном положении на канализацию. Необходимо, чтобы он располагался в месте, которое находится выше точки подключения сантехнических приборов. Помещение должно быть хорошо вентилируемое, где обеспечен свободный доступ к обслуживанию приспособления. В квартире данное устройство монтируется в санузле, а в частном доме ‒ на чердаке. Оно располагается после обратного клапана для унитаза или другого сантехнического приспособления.
После выбора места установки следует отключить водоснабжение. Далее разрезается канализационная труба, выполняется зачистка заусениц на ней. На место разреза монтируется тройник. Центральное отверстие изделия выступает гнездом для вакуумного клапана. Большинство моделей приспособлений характеризуются раструбным вариантом соединения.
Вакуумные обратные клапаны монтируются только в вертикальном положении
При помощи резиновых манжет, смазанных силиконом, выполняется соединение всех элементов системы. Надежность герметизации стыков обеспечивается благодаря кольцам. На новой канализационной сети следует предусмотреть фасонные вставки. После окончания всех работ водоснабжение возобновляется.

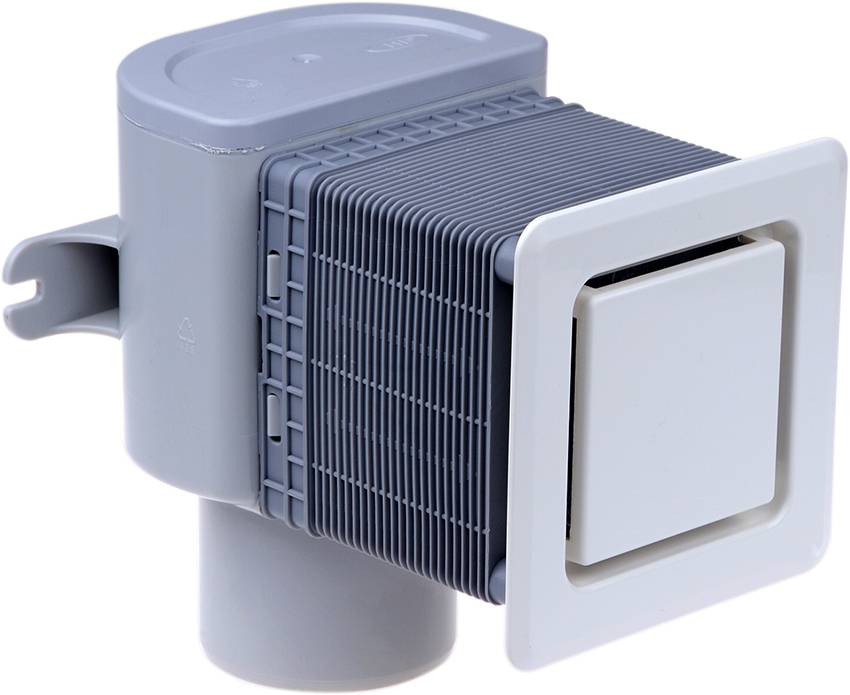

Скрытый монтаж клапана предполагает использование специальных моделей устройств. В случае пребывания стояка в штрабе или защитном коробе выполняется вентиляционное отверстие по габаритам сетки аэратора. Корпус клапана следует утопить в стену. Крепежный элемент необходимо подогнать таким образом, чтобы наружная поверхность располагалась со стеной заподлицо. Видимой остается только решетка, которая фиксируется при помощи саморезов.
Обратный клапан является важным и необходимым элементом канализационной сети, который препятствует затоплению помещения сточными водами в случае засора системы. Выбор модели зависит от места установки, материала и диаметра труб. Благодаря простой конструкции можно легко смонтировать обратный клапан для канализации своими руками, соблюдая определенный порядок действий.
