Разновидности обратных клапанов для воды

Способы монтажа

1. Межфланцевые устройства монтируются между фланцами. Имеют маленький размер и недорогую стоимость.
2. Фланцевые запорные механизмы. Монтируются с помощью специальных крепежей в форме дисков. Как правило, изготавливаются шаровыми. Благодаря надежности могут использоваться даже для труб большого сечения. Делаются из высокопрочной стали.
3. Сварные конструкции делаются из стали. Имеют абсолютную герметичность соединения. Из недостатков — невозможность ремонта, сложность установки и демонтажа. Чаще всего применяются в энергетике.
4. Муфтовые запоры крепятся с помощью резьбы, поэтому просты в установке. В основном изготавливаются дисковыми. Их обычно устанавливают для водопроводов частных домов.

Технология установки

Прежде чем установить обратный клапан на воду, нужно определить месторасположение врезки, а также технологию, которая отличается для различных систем.

Для колодца или скважины, в которых установлена дренажная или вакуумная помпа, защитный клапан крепится на выходе: это позволяет избежать слива жидкости.

Для поверхностных насосов запорные элементы устанавливаются одновременно в нескольких участках — перед гидравлическим аккумулятором и непосредственно на подающем шланге.

Предохранительный клапан для насосной подстанции устанавливается в систему после храповика на всасывающей трубе. В некоторых случаях, при очень сильном давлении, возможна и врезка перед подстанцией.

В системах канализации запорными механизмами лучше всего оборудовать весь санузел — унитаз, кухонную раковину, душевую кабинку.

Технология монтажа клапана обратного давления воды бывает:

1. Фланцевой — используется для центральных систем водоснабжения и промышленных водопроводов. Фланцы крепятся на болтовых соединениях, между которыми устанавливают уплотнители. Современной разработкой являются регулируемые мембранные модели с электрическим приводом, которые управляются с помощью соленоида — катушки на электромагнитной индукции. В пищевой и медицинской сфере распространены пневматические механизмы.
2. Муфтовой — клапаны устанавливают с помощью сварки или резьбовым способом. Для бытового использования лучше выбирать резьбу. Это облегчает процесс обслуживания, а для герметизации используется фум-лента или водостойкий герметик.

Особенности крепления своими руками

Чтобы обратный защитный клапан исправно работал, необходимо не только грамотно подобрать конструкцию с учетом сечения водопроводных труб, материала изготовления и способа установки, но и со всей ответственностью подойти к его монтажу. Есть несколько рекомендаций, которые помогут в установке запорной арматуры:

1. Монтировать предохранительный механизм необходимо по ходу циркуляции воды. На корпусе устройства всегда находится соответствующая стрелка, которая показывает нужное направление.
2. Необходимо обеспечить доступ к конструкции для технического обслуживания при поломке. Исключение могут составлять лишь элементы, которые приварены сваркой.
3. Монтаж клапана на насос выполняется или в начале всасывающей трубы, или непосредственно перед помпой.
4. Во время установки устройства на бойлер необходимо отсоединить его от электросети, перекрыть подачу воды и опустошить емкость.
5. Если защитный механизм ставится на счетчик расхода воды, его нужно установить между вентилем и самим прибором.
6. В магистрали подачи холодной и горячей воды давление отличается, поэтому желательно на каждый трубопровод поставить отдельный клапан. В противном случае начнутся сбои температуры воды.
7. Чтобы соединения были герметичными, можно воспользоваться паронитовыми уплотнителями. Но необходимо проследить за тем, чтобы они не уменьшили диаметр отверстия трубы, иначе это увеличит давление.
8. Чтобы запорный механизм не испортился из-за некачественной воды, желательно установить перед ним фильтр очистки. Это повысит срок эксплуатации клапана.
9. Необходимо исключить чрезмерное давление любых элементов системы на корпус предохранительного клапана.

Установка запорных механизмов позволит избежать аварийных ситуаций в отопительных и водопроводных системах, положительно отразится на работе насосов, исключит заполнение трубопровода воздухом. Но чтобы выполнить монтаж предохранительного клапана быстро и легко, нужно предварительно продумать расположение устройства, а также подготовить требуемые инструменты для установки.

Отличия

Дисковые или золотниковые подъёмные модели отличаются большим диапазоном возможных рабочих температур и высокими показателями по давлению в сети, поэтому рекомендуются для монтажа на трубопроводах большего диаметра. Системы с малым диаметром труб можно оснастить шаровыми или подъёмными клапанами.

Межфланцевые устройства подходят для установки на полипропиленовые трубы. При остановках насоса в системе может случиться гидравлический удар, который приводит к повреждению гидросистемы.

Перед ним нужно ставить двухстворчатый клапан. Когда водный поток устремиться обратно, створки не допустят проникновение жидкости, так как могут складываться.

Принцип работы обратного клапана

Принцип работы устройства таков:

Он достаточно прост и заключается в следующем.

1. Поток воды, поступающий в такое устройство под определенным давлением, воздействует на запорный элемент и отжимает пружину, при помощи которой данный элемент удерживается в закрытом состоянии.
2. После сжимания пружины и открытия запорного элемента вода начинает свободно перемещаться через обратный клапан в требуемом направлении.
3. Если уровень давления рабочего потока жидкости в трубопроводе падает или вода начинает двигаться не в том направлении, пружинный механизм клапана возвращает запорный элемент в закрытое состояние.
4. Действуя таким образом, клапан обратный предотвращает образование нежелательного обратного потока в трубопроводной системе.

При выборе модели затвора, устанавливаемого на водопровод, важно знать нормативные требования, которые предъявляют к таким устройствам производители насосного оборудования. Техническими параметрами, по которым в соответствии с этими требованиями выбирают обратный клапан для воды, являются:

Техническими параметрами, по которым в соответствии с этими требованиями выбирают обратный клапан для воды, являются:

• рабочее, пробное и номинальное давление закрытия;
• диаметр посадочной части;
• условная пропускная способность;
• класс герметичности.

Информация о том, каким техническим требованиям должен соответствовать обратный клапан для воды, как правило, содержится в документации на насосное оборудование.

Для оснащения систем водоснабжения бытового назначения используют обратные клапаны пружинного типа, диаметр условного прохода входит в интервал 15–50 мм.

Несмотря на свои компактные размеры, такие устройства демонстрируют высокую пропускную способность, обеспечивают надежность эксплуатации трубопровода, низкий уровень шума и вибрации в трубопроводной системе, на которой их устанавливают.

Еще одним положительным фактором использования обратных клапанов в системе водоснабжения является то, что они способствуют снижению давления, создаваемого водяным насосом, на величину 0,25-0,5 Атм.

В связи с этим обратный клапан для воды позволяет снижать нагрузку как на отдельные элементы оснащения трубопроводов, так и на всю систему водоснабжения в целом.

Характеристики

DN диаметр проходного отверстия или номинальный диаметр. Он достаточно условный и не соответствует реальному проходному диаметру внутри трубы.

Надо также учитывать толщину стен трубы. Для примера ниже приведена таблица, из которой видно, насколько реальный проходной диаметр отличается от номинального прохода.

Условный проход DN, мм	Наружный диаметр, мм	Толщина стенки, мм	Истинный внутренний диаметр
150	159	8	143
150	159	5	159

Все размеры условных проходов прописаны в Межгосударственном стандарте соединения трубопровода и арматуры (Москва, Стандартинформ, 2006). Диапазон размеров обратного клапана колеблются в пределах 15−200 мм.

Возможные ошибки и проблемы при установке

Устройство может выйти из строя из-за ошибок при монтаже.

В процессе установки обязательно соблюдать инструкцию

Желательно раз в месяц проводить осмотр на предмет неполадок

Возможные проблемы:

Отсутствие потока воды

Неправильная установка. Стрелка показывает направление потока.

Что делать: Разобрать и развернуть клапан

При монтаже не извлекли заглушку или фиксатор затвора. Это приведет к тому что устройство не будет пропускать жидкость

Решение: Демонтировать, извлечь заглушку или фиксатор

Клапан плохо держит,

негерметично перекрывает.

Возможно попадание твердой частицы, которая не даёт полностью перекрыть проход.

Что предпринять: Для начала попробовать вымыть попавший сор водным потоком. Нужно несколько раз открыть и закрыть ближайший запорный кран. Если не помогло, разобрать обратный клапан, хорошо промыть и смонтировать обратно

Лопнула резьбовая муфта.

Такое бывает при большой нагрузке в трубопроводе, бракованном изделии или намотано слишком много уплотнительного материала

Что делать: Можно исправить только заменой изделия

Постукивания

После установки обратного клапана слышны постукивания. Такое может произойти из-за большего диаметра клапана. Еще вариант: установлен слишком близко к насосу.

Решение: в первом случае приобрести устройство с меньшим диаметром. Во втором переставить в более подходящее место.

2 Разновидности кранов

Для регулировки воды в системе отопления существуют специальные устройства — краны.

На полках магазинов можно найти много видов таких устройств, однако некоторые из них имеют более широкое распространение:

• Шаровые. Такое название устройство получило благодаря тому, что внутри прибора находится запорный механизм в форме шара с отверстием. Устройство может находиться только в двух положениях — закрытом и открытом. Поэтому принцип работы вентиля очень простой: при простом повороте на 90 ⁰C перекрывается подача тепла по трубам. Устройства шарового типа считаются самими распространенными. Такие краны бывают из различных материалов, но чаще всего можно встретить из латуни, стали, бронзы и полипропилена. По конструкции шаровые краны могут быть угловые и прямые. А также устройства различают по пропускной способности, которая бывает полнопроходная и стандартная. Для того чтобы эффективность работы была выше, следует выбирать регулировочный кран для отопления полнопроходного типа. К радиаторам вентиль присоединяют при помощи «американки» или гайки.

• Кран Маевского. Такой тип устройства используется для удаления воздуха из системы отопления, который попадает туда вместе с водой, и существенно снижает эффективность нагрева. Воздух скапливается в самой верхней точке, поэтому кран Маевского устанавливают сверху на батарее. Но стоит помнить, что устройство имеет небольшую пропускную способность, поэтому его лучше устанавливать только на радиаторы последнего поколения, которые изготавливают из алюминия или стали. Открыть такой тип устройства можно с помощью обычной отвертки или специального ключа. Конечно же, лучше отдавать предпочтение механизму, который открывается отверткой, так как ключ можно легко потерять. Периодически необходимо спускать воздух в системе, для этого вентиль следует повернуть против часовой стрелки. Характерное шипение говорит о наличии воздуха в трубах, когда оно прекращается, кран следует закрыть. Главное, стоит помнить, что если к системе подключен насос, то перед тем как спускать воздух, его обязательно следует отключить.
• Конусные. Благодаря тому, что механизм устройства работает плавно, с помощью вентиля можно легко регулировать напор воды. Такие краны производят из бронзы, латуни и полипропилена.
• Терморегулирующие. С помощью вентилей этого типа можно автоматически управлять не только потоком воды, но и поддерживать оптимальную температуру в комнате. Терморегулирующий кран представляет собой сифон, в котором находится ёмкость с жидкостью или газом. Принцип работы такого устройства состоит в том, что во время повышения температуры жидкость или газ в сифоне расширяется, давя на шток, который затем опускается, перекрывая доступ воды в радиаторе. И наоборот, если температура снижается, то шток поднимается, и поток воды в батарее увеличивается. Стоит заметить, что модели с газовым наполнением быстрее реагируют на изменения температуры, нежели устройства с жидкостью, хотя цена у них практически одинаковая.

Изготовление и установка обратного клапана своими руками

Цена на приборы для бытовых нужд довольно низкая, купить их может человек с любым уровнем достатка. Но его можно изготовить и самому из обычных фитингов для соединения трубопроводных систем.

Необходимые инструменты и материалы

Чтобы смастерить клапан своими руками понадобиться предварительно заготовить следующие материалы:

• стандартную муфту с внешней резьбой — послужит седлом для затвора;
• тройник с резьбой на внутренней поверхности для формирования корпуса;
• стальную пружину достаточной жёсткости;
• стальной шарик диаметром чуть меньше условного прохода тройника;
• пробку — заглушку с резьбой;
• ленту ФУМ.

Под рукой должны быть и такие инструменты, как:

• набор сантехнических ключей;
• рулетки;
• ножовки по металлу;
• плашки для нарезания резьбы.

Ход работ

Сборка клапана осуществляется таким образом:

• вкручивается муфта в один из патрубков тройника, расположенного сбоку его корпуса. Она должна перекрыть центральное отверстие на 2 мм, чтобы при работе изделия в него не выскакивал шарик;
• в боковое отверстие с обратной стороны вставляется шарик, затем пружина;
• этот патрубок наглухо закупоривается заглушкой на ленте ФУМ.

Важный момент в изготовлении — пружина должна быть правильно отрегулирована, чтобы она не отклонялась при уменьшении напора, но и не была чрезмерно тугой и не становилась препятствием для нормального функционирования системы.

Проведение монтажа как самодельных, так и заводских изделий выполняется в одинаковой последовательности:

• прекращение подачи транспортируемой среды в водопроводную систему в целом с помощью задвижки, либо отключение определённого участка, где будет выполняться монтаж;
• вырезание части трубы, соответствующую по размеру купленному прибору;
• нарезка резьбы на концах труб или присоединение фланцев (межфланцевый тип соединения);
• вкручивание изделия в резьбу на трубах или зажим клапана между фланцами с установкой герметизирующих прокладок;
• проверка герметичности соединений, неподвижности положения корпуса.

Правила монтажа и эксплуатации прибора

Общими правилами установки и эксплуатации для всех разновидностей обратных клапанов являются:

• необходимость учитывать движение рабочей жидкости и правильно размещать прибор так, чтобы стрелка на корпуса была направлена в ту же сторону, что и поток;
• место установки устройство должно быть со свободным доступом на случай ремонта, технического обслуживания или замены;
• подъёмные поворотные механизмы правильно ставить только в горизонтальном положении;
• для резьбовых соединений требуется дополнительная герметизация с применением ленты ФУМ, мотка льна или силикон;
• если прибор работает с грязными жидкостями, то на входе следует установить фильтр грубой очистки, так как среда с крупными включениями может повредить исполнительный механизм водного клапана;
• перед началом монтажа прибор должен быть проверен на герметичность.

Схема подключения

Варианты размещения обратного клапана представлены на фото:

Для защиты водомера

Для корректировки работы насосного оборудования

Клапан на вентиляцию: где и как поставить

Если система вентиляции сделана без использования вентиляторов и вытяжек с двигателями, она называется естественной. Чтобы все работало, для перекрытия обратной тяги устанавливают клапана сразу на выходе каналов. Для сохранения нормальной циркуляции желательно не использовать решетки, перекрывающие клапан. Да, такой вариант смотрится лучше, но вентиляция при этом страдает. Скорее всего, работать при небольшой тяге она просто не будет.

Если вы все-таки хотите установить декоративную вентиляционную решетку перед клапаном, придется мириться с ухудшением вентиляции, более медленным удалением запахом и излишней влажности. Помочь может только установка решетки/клапана большего диаметра, чем по расчету. В этом случае воздухообмен не пострадает.

Естественная вентиляция работает за счет перепада температур и разности давления

В случае с принудительной вентиляцией, обратный клапан может стоять либо перед, либо после вентилятора. Этот выбор зависит от типа системы и вентилятора. Так как канальные модели вентиляторов в частных системах используют редко, обычно получается, что заслонка стоит после вентилятора в трубе

Насколько далеко — неважно. Основной критерий выбора места установки — удобство обслуживания, так как заслонку придется периодически чистить и проверять

Установка на кухне с вытяжкой

При установке принудительной вытяжки в кухне, многие хотят сохранить и естественную вентиляцию. Для этого потребуется установить на входе в вентиляционный канал тройник. К одному его входу подключить вытяжку с обратным клапаном, во второй поставить только обратный клапан. Как видите, система не слишком сложная, но работает.

Как подключить вытяжку, чтобы осталась естественная вентиляция

Почему на вытяжке тоже должен тоже стоять обратный клапан? Потому что если его не будет, обратный поток воздуха может проходить через вытяжку. Да, это будет не каждый раз, но при сильном потоке — будет.

При устройстве этого узла старайтесь сделать так, чтобы обратный клапан на вентиляцию был расположен как можно выше под потолком

В результате отводится будет самая теплая и самая влажная часть воздуха, что для кухни очень важно

Для ванной и туалета

Вентиляция санузла может иметь собственный вытяжной канал — тогда все легко, просто и понятно. Перед входом в вентканал ставим обратный клапан для перекрывания потока воздуха, который будет двигаться в помещение. Но далеко не все квартиры могут похвастаться индивидуальными шахтами для ванной и туалета. В некоторых домах старой планировки, вытяжной канал есть только в туалете. Вентиляцию ванной делают проведя короб через стену. В этом случае обратный клапан на вентиляцию ставим не только на выход в вентканал, но и в канале между ванной и туалетом. Это предотвратит попадание неприятных запахов в ванную.

Как поставить обратный клапан на вентиляцию в раздельном санузле с одним вентканалом

Встречается еще более печальная ситуация: когда вытяжной канал вообще один и он находится на кухне. Собственно, логика установки не меняется — надо поставить устройства так, чтобы запахи из одного помещения не попадали в другое.

Один обратный клапан для вентиляции ставят на отвод к купольной вытяжке (или на канал, который отводит воздух из кухни), второй — на трубу, которая идет от ванной. Как видите, если понять логику работы, можно и самому определить наиболее удачное место установки.

Отопление с четырехходовым клапаном

Монтаж системы отопления с четырехходовым клапаном:

1. Подключение циркуляционного насоса. Устанавливается на обратной трубе;
2. Установка предохранительных линий на входной и выходной трубе котла. Нельзя производить установку клапанов и кранов на предохранительных линиях, так как они находятся под высоким давлением;
3. Установка обратного клапана на трубе водоподачи. Принцип работы направлен на защиту системы отопления от влияния обратного давления и сифонного дренажа;
4. Монтаж расширительного бака. Устанавливается на самой высшей точке системы. Это нужно, чтобы не затруднялась работа котла в процессе расширения воды. Расширительный бак полноценно работает как в горизонтальном, так и в вертикальном положении;
5. Установка предохранительного крана. Термостатический клапан устанавливается на трубе подачи воды. Он предназначен для равномерного распределения энергии для нагрева. Данное устройство имеет двойной датчик. При превышении температуры 95 °C, этот датчик посылает сигнал в термостатический смеситель, в результате чего открывается поток холодной воды. После охлаждения системы на датчик поступает второй сигнал, который полностью закрывает кран и прекращает подачу холодной воды;
6. Установка редуктора давления. Размещается перед входом в термостатический смеситель. Принцип работы редуктора заключается в минимизации перепадов давления при подаче воды.

Схема подключения отопительной системы с четырехходовым смесителем состоит из следующих элементов:

1. Котел;
2. Четырехходовый термостатический смеситель;
3. Предохранительный клапан;
4. Редукционный вентиль;
5. Фильтр;
6. Шаровой кран;
7. Насос;
8. Отопительные батареи.

Смонтированную отопительную систему нужно обязательно промыть водой. Это необходимо, чтобы из нее удалились различные механические частицы. После этого должна быть проверена работа котла под давлением 2 бар и при выключенном расширительном баке

Следует обратить внимание на то, что между началом полноценной работы котла и его проверкой под гидравлическим давлением должен пройти небольшой промежуток времени. Ограничение по времени обусловлено тем, что при долгом отсутствии воды в отопительной системе, она будет подвержена коррозии

Канализационный обратный клапан: варианты конструкции устройств

Обратные клапаны для канализации классифицируются по виду и принципу работы запорного элемента. Существуют лепестковые, шаровые, межфланцевые и подъемные устройства.

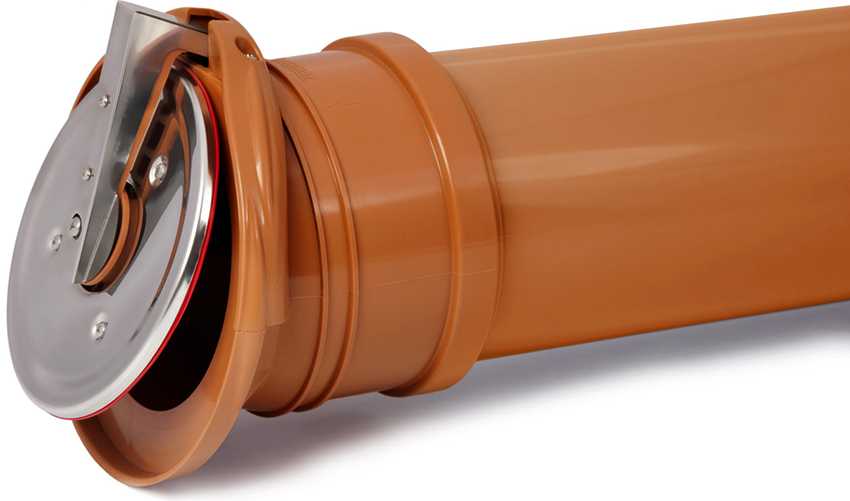

Поворотные (лепестковые) обратные клапаны оснащены подпружиненной круглой мембранной, которая крепится к верхней внутренней части корпуса. В момент свободного перемещения масс по сточной трубе она поднята вверх. Когда возникает обратный ток жидкости, тарелка поворачивается и прижимается к ободку внутренней поверхности выходного патрубка, герметично и плотно перекрывая сечение трубы. Некоторые устройства могут быть оснащены ручным затвором, что представлен второй мембраной, управление которой осуществляется при помощи кнопки.

Обратный клапан имеет более габаритные размеры в сравнении с канализационной трубой. При его установке образуются суженные и расширенные зоны, которые являются идеальным местом для образования засоров. Устранить такие неприятности поможет съемная крышка, которая расположена в верхней части корпуса устройства. В связи с этим для канализации обратный клапан (40 мм) поворотного типа не рекомендуется устанавливать.

Шаровой обратный клапан оснащен запорным устройством в виде шарика. В связи с этим такие модели имеют специфическое внутреннее строение. В верхней части корпуса располагается специальное углубление, где находится шарик в момент беспрепятственного течения фекальной жидкости по трубопроводу. Когда движение сточных масс прекращается, он выкатывается и перекрывает просвет в трубе, препятствуя обратному ходу стоков.

Все клапаны можно классифицировать по конструкции запорного элемента и виду устройства.

Обратите внимание! Такой клапан не исключает вероятности подтекания стоков в обратном направлении, что происходит из-за неплотного прилегания шарика к боковой стенке корпуса. Оба варианта диаметром 50 мм наиболее распространены в системе

Устройства способны выдержать высокое давление, которое характерно для системы многоэтажного здания

Оба варианта диаметром 50 мм наиболее распространены в системе. Устройства способны выдержать высокое давление, которое характерно для системы многоэтажного здания.

Где применяется

Обратный клапан очень полезен в водоснабжении частного дома.

Если по какой-то причине остановился насос, он не даёт воде стекать обратно в колодец или скважину. В случае отключения электричества или отключения насоса, нет необходимости заново заполнять систему водой.

На трубах водопровода.

Подача горячей и холодной воды в частных и многоквартирных домах производится по разным трубам. Иногда разное давление воды приводит к тому, что горячая вода заполняет трубы с холодной водой. Клапан позволяет привести давление к норме.

Перед счетчиком холодной и горячей воды.

Поможет защитить от поломки в случае гидроудара.

На входе в водонагреватель.

Заполнение бойлера происходит под напором. При прогреве и повышении давления, вытесненный теплоноситель будет направляться обратно в холодную трубу. Предотвращает отток

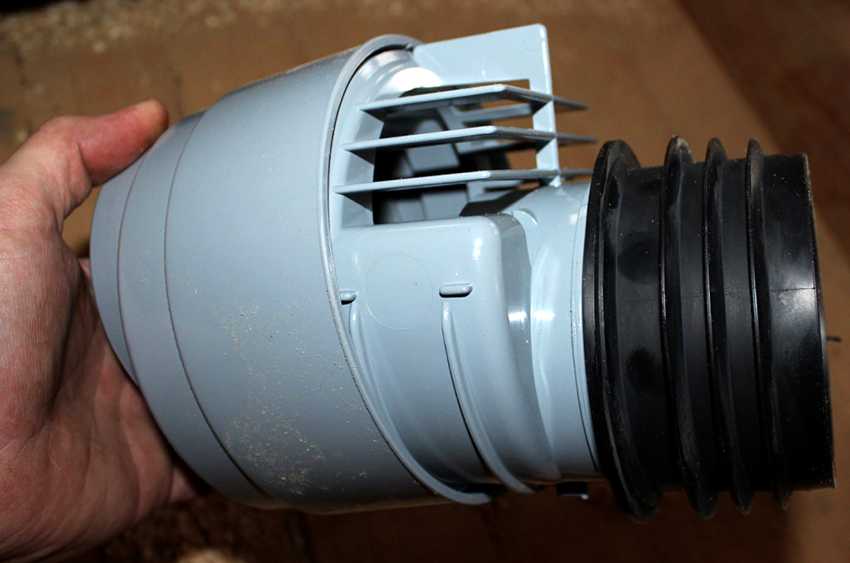

Последовательность установки вакуумного клапана для канализации

Клапан крепится исключительно в вертикальном положении на канализацию. Необходимо, чтобы он располагался в месте, которое находится выше точки подключения сантехнических приборов. Помещение должно быть хорошо вентилируемое, где обеспечен свободный доступ к обслуживанию приспособления. В квартире данное устройство монтируется в санузле, а в частном доме ‒ на чердаке. Оно располагается после обратного клапана для унитаза или другого сантехнического приспособления.

Обратите внимание! Диаметр и материал изготовления клапана должны соответствовать параметрам трубы. В противном случае используются специальные переходники с резиновым уплотнителем

После выбора места установки следует отключить водоснабжение. Далее разрезается канализационная труба, выполняется зачистка заусениц на ней. На место разреза монтируется тройник. Центральное отверстие изделия выступает гнездом для вакуумного клапана. Большинство моделей приспособлений характеризуются раструбным вариантом соединения.

Вакуумные обратные клапаны монтируются только в вертикальном положении.

При помощи резиновых манжет, смазанных силиконом, выполняется соединение всех элементов системы. Надежность герметизации стыков обеспечивается благодаря кольцам. На новой канализационной сети следует предусмотреть фасонные вставки. После окончания всех работ водоснабжение возобновляется.

Скрытый монтаж клапана предполагает использование специальных моделей устройств. В случае пребывания стояка в штрабе или защитном коробе выполняется вентиляционное отверстие по габаритам сетки аэратора. Корпус клапана следует утопить в стену. Крепежный элемент необходимо подогнать таким образом, чтобы наружная поверхность располагалась со стеной заподлицо. Видимой остается только решетка, которая фиксируется при помощи саморезов.

Обратите внимание! Существуют модели аэратора, которые можно использовать в качестве отверстия для прочистки канализационной сети, что происходит после вынимания механизма клапана из трубы с заведением троса. Канализационный обратный клапан является важным и необходимым элементом канализационной сети, который препятствует затоплению помещения сточными водами в случае засора системы

Выбор модели зависит от места установки, материала и диаметра труб. Благодаря простой конструкции можно легко смонтировать обратный клапан для канализации своими руками, соблюдая определенный порядок действий

Канализационный обратный клапан является важным и необходимым элементом канализационной сети, который препятствует затоплению помещения сточными водами в случае засора системы. Выбор модели зависит от места установки, материала и диаметра труб. Благодаря простой конструкции можно легко смонтировать обратный клапан для канализации своими руками, соблюдая определенный порядок действий.
