Однотрубная система отопления с принудительной циркуляцией

Особенность схемы горизонтальной прокладки труб

Схема горизонтального отопления в двухэтажном доме

В подавляющем большинстве горизонтальная двухтрубная система отопления с нижней разводкой устанавливается в одно или двухэтажных частных домах. Но, кроме этого, она может применяться для подключения к централизованному отоплению. Особенностью подобной системы является горизонтальное расположение основной и обратной (для двухтрубной) магистрали.

При выборе этой системы прокладки трубопроводов необходимо учитывать нюансы подключения к различным видам отопления.

Центральное горизонтальное отопление

Для составления инженерной схемы следует руководствоваться нормами СНиП 41–01–2003. В нем говорится, что горизонтальная разводка системы отопления должна обеспечивать не только должную циркуляцию теплоносителя, но и обеспечить его учет. Для этого в многоквартирных домах обустраивают два стояка – с горячей водой и для приема остывшей жидкости. Обязательно выполняется расчет горизонтальной двухтрубной системы отопления, в которую входит монтаж теплового счетчика. Он устанавливается на входном патрубке сразу после подключения трубы к стояку.

Кроме этого, учитывается гидравлическое сопротивление на определенных участках магистрали

Это важно, так как горизонтальная разводка системы отопления будет эффективно работать только при поддержании соответствующего напора теплоносителя

Автономное горизонтальное отопление

Отопление с естественной циркуляцией

В частном доме или в квартире без подключения к центральному теплоснабжению чаще всего выбирается горизонтальная система отопления с нижней разводкой. Однако при этом нужно учитывать режим работы – с естественной циркуляцией или принудительной под давлением. В первом случае сразу от котла монтируется вертикальный стояк к которому подключаются горизонтальные участки.

К преимуществам этой схемы обустройства поддержания комфортного уровня температуры можно отнести следующее:

• Минимальные затраты на приобретение расходных материалов. В частности, горизонтальная однотрубная система отопления с естественной циркуляцией не включает в себя циркуляционный насос, мембранный расширительный бак и защитную арматуру – воздухоотводчики;
• Надежность работы. Так как давление в трубах равно атмосферному – превышение температурного режима компенсируется с помощью расширительного бачка.

Но также следует отметить и недостатки. Главным из них является инертность системы. Даже грамотно спроектированная горизонтальная однотрубная система отопления двухэтажного дома с естественной циркуляцией не сможет обеспечить быстрый нагрев помещений. Это объясняется тем, что теплосеть начинает свое движение только после достижения определенной температуры. Для домов большой площадью (от 150 м.кв.) и при наличии двух этажей и более рекомендуется горизонтальная система отопления с нижней разводкой и принудительной циркуляцией жидкости.

Отопление с принудительной циркуляцией и горизонтальным расположением труб

В отличие от вышеописанной схемы для принудительной циркуляции не нужно делать стояк. Напор теплоносителя в горизонтальной двухтрубной системе отопления с нижней разводкой создается с помощью циркуляционного насоса. Это отражается на улучшении эксплуатационных качеств:

• Быстрое распределение горячей воды по всей магистрали;
• Возможность регулирования объема теплоносителя для каждого радиатора (только для двухтрубной системы);
• Для установки требуется меньшая площадь, так как отсутствует распределительный стояк.

В свою очередь, горизонтальную разводку системы отопления можно сочетать с коллекторной. Это актуально для трубопроводов с большой протяженностью. Таким образом можно добиться равномерного распределения горячей воды по всем комнатам дома.

Во время расчета горизонтальной двухтрубной системы отопления нужно учитывать поворотные узлы, именно в этих местах наибольшие гидравлические потери напора.

Достоинства и недостатки однотрубной системы отопления

Трудно сказать, какими весомыми достоинствами обладает однотрубная схема водяного отопления. Часто заявляется об уменьшенном количестве материалов, требуемых для монтажа. Это утверждение справедливо не во всех случаях.

Экономия материалов достигается при кольцевом виде однотрубной системы отопления.

В этой схеме радиаторы располагаются по периметру помещения, подключены все к одному трубопроводу. Выход воды с последнего радиатора подключается непосредственно к котлу. В этом случае отсутствует обратный трубопровод, характерный для двухтрубной и коллекторной схем. Соответственно с количеством материала снижается объем монтажных работ.

Но кольцевая схема актуальна для отопления помещений площадью не более 100 м2, в другом случае температура последних радиаторов будет иметь слишком низкое значение. При обогреве помещений площадью более 100 м2 однотрубная система чаще всего сооружается в несколько веток, подключаемых к коллекторам.  В таком случае об экономии материала говорить не приходится, так как обратный трубопровод прокладывается обычно вдоль подающей трубы и имеет такую же длину.

Кроме возможной экономии материала часто говорится о простоте сооружения и проведения монтажных работ. Следует понимать, что монтажные работы по сборке однотрубной, двухтрубной, коллекторно-лучевой схем отопления зависят в основном от типа применяемого материала и не отличаются по содержанию.

Однотрубная система имеет следующие недостатки:

1. Разница температуры между отдельными радиаторами;
2. Трудность балансировки и регулирования, низкая маневренность;
3. Остановка системы при установке радиаторов без байпаса.

Главный недостаток системы вытекает из ее принципиального устройства – температура каждого последующего радиатора будет снижаться по отношению к предыдущему. Это накладывает ограничения на количество устанавливаемых приборов – при большом их количестве температура последних может быть слишком низкой.

Разница температур частично нивелируется установкой байпаса или увеличением площади теплоотдачи последних в ряду приборов. Эти меры позволяют частично устранить дисбаланс. Но стоит отметить, что увеличение числа секций повышает величину гидравлического сопротивления и может потребоваться более мощный насос.

Трудности регулировки обусловлены, прежде всего, взаимной зависимостью приборов. При изменении расхода теплоносителя через один радиатор или конвектор изменяются расходы всех других приборов. Сбалансировать расходы, настроить необходимую температуру для конкретного помещения порой довольно сложно.

Остановка системы возможна в одном случае – при отсутствии байпаса и отключающей запорной арматуры на радиаторе. При выходе из строя прибора отопления цепь прерывается, отопление придется отключить до устранения неполадки. Наличие байпаса и кранов позволяет снять радиатор, подача теплоносителя при этом будет производиться через перемычку (байпас).

Однотрубная система водяного отопления уступает по качеству и функциональности двум другим схемам – двухтрубной и коллекторной. Тем не менее, благодаря возможной экономии материала, она по-прежнему пользуется популярностью. Кроме того, централизованные системы отопления многоэтажных жилых домов старого фонда сооружены по однотрубного принципу и их переоборудование не планируется.

Рекомендуем прочитать:

Виды батарей отопления

Регистры водяного отопления

Лучшее отопление для частного дома

Коллекторная (лучевая) система отопления

Система отопления частного дома

Циркуляционный насос системы отопления

(Просмотров 7 808 , 5 сегодня)

О достоинствах и недостатках однотрубной отопительной системы

Главная причина популярности однотрубного отопления кроется в том, что для её монтажа нет необходимости привлекать профессионалов. Установить такой контур в состоянии сами владельцы жилья, тем более, что современные приборы и трубы можно соединить и без сварочных работ, используя герметичные фитинги.

Сама по себе однотрубная система гидравлически устойчива, имеет легко заменяемые детали и требует минимального количества коммуникаций, что не портит интерьерФОТО: narodna-pravda.ua

Такой механизм позволяет быстро и эффективно прогревать помещения, а также использовать минимальное количество теплоносителя.

С помощью запорных элементов однотрубную систему можно отрегулировать под собственный режим для каждой из комнат дома.

Этот тип отопления без проблем подключается к приборам контроля умного дома.

Главным недостатком однотрубного механизма является неравномерный прогрев радиаторовФОТО: pbs.twimg.com

Чем дальше радиатор от котла – тем меньше тепла он получает. Так что такие системы лучше работают в домах с небольшой жилой площадью. Чтобы компенсировать этот недостаток, в удалённых комнатах устанавливают большее количество радиаторов и стараются расположить контур так, чтобы первым на очереди движения теплоносителя были помещения, в которых особенно важен температурный режим, например, детская комната и спальня.

Экономит ли однотрубная система отопления с принудительной циркуляцией энергию?

В двухтрубном варианте отопления теплоэнергия напрямую экономится. При перегреве помещений термостаты уменьшают расход теплоносителя через отопительные приборы, одновременно уменьшается его проток по стоякам, т.е лишний его объем по трубам не циркулирует.

В однотрубной теплосистеме с термостатами при перегреве помещений (когда закрываются их клапаны) общая принудительная циркуляция жидкости не снижается – она просто не попадает в батареи, и, соответственно, не остывает в них. Теплоэнергия здесь не экономится, но и не расходуется понапрасну, оставаясь в стабильном объеме нагретого теплоносителя. Но его температура в «обратке» повышается, что ведет к росту потерь в трубопроводах. Впрочем, в теплопунктах многоквартирных домов от «обратки» запитан теплообменник ГВС (при его наличии), в котором вода остывает перед возвращением в котельную.

Преимущества и недостатки однотрубной системы

Однотрубное отопление завоевало широкую популярность в области частного строительства.

Основные причины – это относительно невысокая стоимость конструкции и возможность смонтировать ее своими силами, без привлечения специалистов.

Но у однотрубной системы отопления есть и другие преимущества:

• Гидравлическая устойчивость – теплоотдача прочих элементов системы не меняется при отключении отдельных контуров, замене радиаторов или наращивании секций;
• Устройство магистрали обходится минимальным количеством труб;
• Характеризуется низкими инерционностью и временем прогрева за счет меньшего, чем в двухтрубной, количества теплоносителя в магистрали;
• Выглядит эстетично и не портит интерьер помещения, особенно если магистральную трубу скрыть;
• Установка запорной арматуры последнего поколения – например, автоматических и ручных терморегуляторов – позволяет точно настраивать режим работы всей конструкции, а также ее отдельных элементов;
• Простая и надежная конструкция;
• Несложные монтаж, обслуживание и эксплуатация.

При подключении приборов управления и контроля к системе отопления, ее можно перевести в полностью автоматический режим работы.

Возможна интеграция с системой «Умный дом» – в этом случае можно задавать программы оптимальных режимов отопления в зависимости от времени суток, сезона и других решающих факторов.

Магистраль однотрубного отопления можно полностью скрыть финишной отделкой. Такой прибор не только не портит внешний облик комнаты, но и становится его деталью – предметом интерьера

Основным недостатком однотрубного теплообеспечения является дисбаланс нагрева теплоотдающих батарей по длине магистрали.

Теплоноситель охлаждается по мере передвижения по контуру. Из-за чего радиаторы, установленные далеко от котла, нагреваются меньше, чем близко расположенные. Потому рекомендовано устанавливать медленно остывающие чугунные приборы.

Установка циркуляционного насоса позволяет теплоносителю прогревать обогревающие контуры более равномерно, однако при достаточной длине трубопровода наблюдается существенное его остывание.

Снижают отрицательное действие такого явления двумя способами:

1. В удаленных от котла радиаторах увеличивают число секций. Это увеличивает их теплопроводящую площадь и количество отдаваемого тепла, позволяя прогревать помещения равномернее.
2. Составляют проект с рациональным расположением теплоотдающих приборов по комнатам – самые мощные устанавливают в детских, спальнях и «холодных» (северных, угловых) комнатах. По мере остывания теплоносителя идут гостиная и кухня, заканчивают нежилыми и подсобными помещениями.

Такие меры минимизируют недостатки однотрубной системы, особенно для одно- и двухэтажных зданий, имеющих площадь до 150 м². Для таких домов однотрубное отопление является наиболее выгодным.

Выбор схемы открытого теплоснабжения

Установка котла в открытой отопительной системе

На первом этапе проектирования важно правильно подобрать схему открытой системы отопления с насосом. Она зависит от параметров дома, требуемого теплового режима работы теплоснабжения и финансовых возможностей

Рассмотрим основные параметры, которые напрямую будут влиять на выбор и дальнейший расчет открытой системы отопления:

Рассмотрим основные параметры, которые напрямую будут влиять на выбор и дальнейший расчет открытой системы отопления:

• Общая площадь отапливаемых помещений. Если эта характеристика меньше 60 м² — можно устанавливать гравитационную систему ;
• Этажность дома и высота потолков. Для гравитационной системы обязательным условием является наличие разгонного стока. Без него может появиться воздух в открытой системе отопления и ухудшится циркуляция;
• Расчетный тепловой режим работы. Для низкотемпературного применяется открытая система отопления с циркуляционным насосом. В противном случае небольшое расширение воды не создаст необходимую циркуляцию.

Только после тщательного анализа этих показателей, а также расчета тепловых потерь в доме можно решить — поставить отопление открытого типа с насосом или без него.

Лучше всего вычислять тепловые потери здания с помощью специализированных программ. Их демо-версии распространяются бесплатно.

Гравитационная отопительная система

Главным отличием гравитационной от остальных является полное отсутствие каких-либо механизмов для принудительного движения жидкости по трубам. Т.е. это процесс осуществляется только за счет температурного расширения горячей воды.

Для корректной работы теплоснабжения в обязательном порядке устанавливается разгонный стояк. Он монтируется непосредственно после котла и располагается вертикально. Его высота должна быть не менее 3,5 м. Если это условие не выполнить — то нагретая жидкость, идущая от котла для открытой системы отопления, не будет иметь достаточной скорости.

Помимо этого фактора необходимо учитывать такую специфику организации открытой системы отопления с естественной циркуляцией:

• Обязательный уклон труб. Подающая магистраль от стояка должна быть наклонена в сторону отопительных приборов. Обратная – к котлу. Уровень наклона – 1 см на каждый метр;
• Котел располагается в самой низкой точке схемы;
• Для нормальной работы нужны расширительные баки открытого типа для систем отопления. Они также монтируются для схем с принудительной циркуляцией.

Устанавливать электрокотел для открытой системы отопления гравитационного типа не рекомендуется. Так же, как и газовый аналог. Это объясняется высокой вероятностью появления воздушных пробок, которые могут привести к перегреву теплообменника.

Для увеличения эффективности работы в открытой схеме отопления с естественной циркуляцией диаметр трубы разгонного стояка должен быть на 1 размер меньше, чем сечение основной магистрали.

Принудительная циркуляция в отоплении

Схема открытой системы с насосом

В последнее время владельцы частных домов и дач модернизируют отопительную систему, устанавливая всего лишь один компонент – насос. Он предназначен для улучшения циркуляции теплоносителя.

В целом обустройство открытой системы отопления с циркуляционным насосом ничем не отличается от вышеописанного

Важно правильно выбрать место установки насоса. Он монтируется на обратной трубе перед ее входом в котел отопления

Оптимальное расстояние должно составлять 1,5 м

Оптимальное расстояние должно составлять 1,5 м.

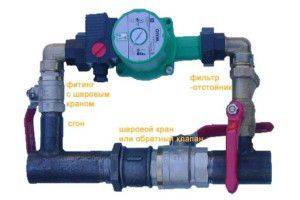

Схема насосного узла

Для этой схемы открытого отопления необходимо учитывать следующие моменты:

• Насос устанавливается на байпасе. Это необходимо для обеспечения циркуляции воды в случае его поломки или отключения электричества;
• Обязательно монтируется обратный клапан. Он предотвратит появление эффекта обратной циркуляции;
• Во время монтажа учитывается направление движения теплоносителя.

Преимущество использования схемы отопления открытого типа с насосом заключается в уменьшении инертности системы. Из-за увеличения циркуляции батареи и радиаторы будут нагреваться быстрее.

Для открытой схемы отопления с циркуляционным насосом следует рассчитать его параметры – напор и производительность.

Особенности монтажа однотрубной системы

• Монтаж отопительной системы начинается с установки котла;
• На всем протяжении магистрали должен быть выдержан уклон не менее 0,5 см на 1 п. м. трубы. При несоблюдении такой рекомендации на приподнятом участке буде скапливаться воздух и препятствовать нормальному течению воды;
• Для освобождения от воздушных пробок на радиаторах применяются краны Маевского;
• Перед подключаемыми отопительными приборами следует устанавливать запорные краны, в случае ремонта устройства не понадобиться сливать воду из всей системы или при необходимости, есть возможность немного отрегулировать температурный режим системы;
• Кран слива теплоносителя устанавливается в самой нижней точке системы и служит для частичного, полного слива или заполнения;
• При устройстве гравитационной системы (без насоса), коллектор должен быть на высоте не менее 1,5 метров от плоскости пола;
• Поскольку вся разводка выполнена трубами одинакового диаметра, их следует надежно крепить к стене, не допуская возможных прогибов, чтобы не скапливался воздух;
• При подключении циркуляционного насоса в сочетании в электрокотлом, их работа должна быть синхронизирована, котел — не работает, насос — не работает.

Установлен циркуляционный насос должен быть всегда перед котлом, учитывая его специфику — он нормально работает при температуре не выше 40 градусов.

Разводка системы может выполнять двумя способами:

• Горизонтальная
• Вертикальная.

При горизонтальной разводке используется минимальное количество труб, и подключение приборов выполняется последовательно. Но такому способу подключения свойственны воздушные пробки, и отсутствует возможность регулирования теплопотока.

При вертикальной разводке трубы прокладываются по чердачному помещению и от центральной магистрали отходят трубы, ведущие к каждому радиатору. При такой разводке вода поступает к радиаторам одинаковой температуры. Свойственна вертикальной разводке такая особенность — наличие общего стояка для целого ряда радиаторов, вне зависимости от этажа.

Ранее эта система отопления была очень популярна, ввиду экономичности и простоты монтажа, но постепенно, учитывая, возникающие нюансы во время эксплуатации, стали от нее отказываться и в данный момент она очень редко применяется для отопления частных домов.

Что такое коллекторная система?

Коллекторный шкаф

Эта система предназначена для домов, площадь которых превышает 150 квадратных метров, или же для конструкций, обладающих минимум двумя этажами. В принципе, про коллекторную схему можно сказать, что она представляет собой разновидность двухтрубной системы отопления, однако эффективность ее работы значительно выше.

В качестве ключевого элемента в данном случае будет выступать так называемый распределитель. По сути, это труба, имеющая круглое или прямоугольное сечение. Из нее должно выходить несколько разного рода патрубков. Именно через него теплоноситель будет разноситься по разным контурам. Все магистрали являются полностью автономными, поэтому уровень отдачи тепла можно хорошо регулировать. Особенностей коллекторной конструкции несколько:

• Придется устанавливать достаточно большое количество труб и прокладывать соответствующую арматуру, которая будет подключаться к самому коллектору,
• Чтобы изменять температуру в каждом из коллекторов, следует устанавливать терморегуляторы или же специальные датчики, которые будут выставлять показатели на запрограммированный уровень,
• Для самого эффективного функционирования системы размещают узел смешивания. В нем осуществляется перемешивание остывшей и разогревшейся воды, чтобы теплоноситель приобрел оптимальную температуру.

Узлов распределения может быть несколько – это напрямую зависит от планировки строения, степени его утепленности и иных факторов. Если расчеты произведены правильно, то система будет еще более эффективной даже по сравнению с двухтрубной конструкцией. При желании трубы можно проложить по поверхности пола, что обеспечивает их скрытность при проведении дальнейших ремонтных работ. Скрытые трубы позволяют сэкономить значительное количество свободного пространства, что бывает весьма актуальным для помещений с небольшой площадью.

В коллекторных системах зачастую нет необходимости устанавливать расширительные баки, так как сами коллекторы будут выполнять их функции.

Виды систем отопления

Количество тепла, которое будет излучать радиатор отопления, не в последнюю очередь зависит от вида системы отопления и выбранного типа подключения. Чтобы выбрать оптимальный вариант, надо сначала разобраться с тем, какие именно системы отопления бывают и чем они отличаются.

Однотрубные

Однотрубная система отопления — наиболее экономичный вариант с точки зрения затрат при монтаже. Потому именно такой тип разводки предпочитают в многоэтажных домах, хотя и в частных такая система далеко не редкость. При такой схеме радиаторы включены в магистраль последовательно и теплоноситель проходит сначала через один отопительный пробор, затем поступает на вход второго и так далее. Выход последнего радиатора подключается ко входу котла отопления или к стояку в многоэтажках.

Пример однотрубной системы

Недостаток такого способа разводки — невозможность регулировки теплоотдачи радиаторов. Установив регулятор на любом из радиаторов, вы будете регулировать всю остальную систему. Второй значительный недостаток — разная температура теплоносителя на различных радиаторов. Те, которые находятся ближе к котлу, греются очень хорошо, которые дальше — становятся все холоднее. Это — следствие последовательного подключения радиаторов отопления.

Двухтрубная разводка

Двухтрубная система отопления отличается тем, что в ней имеется две нитки трубопровода — подающий и обратный. Каждый радиатор подключен к обеим, то есть получается, что все радиаторы подключены к системе параллельно. Это хорошо тем, что на вход каждого из них поступает теплоноситель одной температуры. Второй положительный момент — на каждый из радиаторов можно установить терморегулятор и с его помощью изменять количество тепла, которое он выделяет.

Недостаток такой системы — количество труб при разводке системы больше почти в два раза. Зато систему легко можно сбалансировать.

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве

Остальное неважно

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

Монтаж однотрубной системы отопления с нижней разводкой в частном доме

Если при естественной циркуляции чаще применяется верхняя разводка магистрали, в случае с принудительной циркуляцией целесообразнее использовать систему с нижней разводкой. Принудительный тип циркуляции в системе отопления подразумевает установку элементов в следующем порядке:

1. Нагревательный котел любого типа: твердотопливный, дизельный, электрический или газовый. Котел в системе с нижней разводкой должен находиться на более низком уровне, чем основная магистраль. Нет необходимости устанавливать котел в подвале, можно сделать для него углубление в полу, залитое бетонной стяжкой.
2. Разгонный коллектор – труба, возвышающаяся над основной магистралью не менее, чем на 1,5 метра. В этом сегменте осуществляется отвод отопительной трубы в расширительный бак.
3. Расширитель, необходимый для регулировки постоянного давления. Использование бака предотвращает возникновение аварийной ситуации, связанной со скачками давления. Во внутренней полости расширителя есть мембрана с воздухом с одной стороны, а с другой – выход для горячей воды. Благодаря закрытой конструкции расширителя вода не остывает при прохождении через него.
4. Трубопровод, распределенный по периметру всего отапливаемого помещения. Монтировать его можно из полипропиленовых, медных, металлопластиковых труб. Схему трубопровода рекомендуется планировать таким образом, чтобы начало контура приходилось на наиболее нуждающиеся в отоплении комнаты.
5. Радиаторы, размещенные в последовательном порядке. Для улучшения теплоотдачи и более сбалансированному прогреву секций в системе с нижней разводкой радиаторы можно подключать в диагональном порядке. При этом вход магистрали в радиатор будет находиться в верхней точке, выход – в нижней.
6. Циркуляционный насос располагается в конце контура перед входом в котел.

Чтобы предупредить скачки давления в системе, следует установить расширительный бак

При установке радиаторов необходимо предусмотреть возможность выпуска воздушных пробок. Краны для выхода воздуха будут размещены в верхней части батареи. Выпускать скопившийся воздух нужно перед началом каждого отопительного сезона. В системе многоэтажного дома вывод воздуха осуществляется на верхних этажах. Существуют также более дорогие- автоматические — воздухоотводчики, включающиеся самостоятельно при необходимости.
