В чем необходимость колодцев и коллекторов для ливневки?

Устройство ливневой канализации в многоэтажном доме – внутренняя и внешняя

Ливневка на кровле дома состоит, в основном из труб, и предназначена для сбора воды с плоскости крыши, направлении ее в специально устроенные водостоки и транспортировке за пределы опорного основания многоэтажного здания – в коллектор ливневой канализации.

Кроме того, внутренняя ливневая канализация призвана решать следующие задачи:

1. Защита почвы, прилегающей к зданию от размывания, защита опорного основания.
2. Отвод воды от строения на безопасное расстояние.
3. Защита поверхности стен и финишной отделки здания от воздействия водных потоков, что позволяет сохранить их внешний вид и приемлемую влажность.
4. Из-за отсутствия труб на наружной поверхности здания улучшается его зрительное восприятие.

Так же, большинство элементов ливневой канализации располагаются внутри здания, что защищает их от воздействия морозов в холодное время года.

По типовой схеме ливневые канализации в многоэтажном доме устроены из следующих составляющих:

1. Водоприемная воронка для сбора ливневых вод с защитной решеткой от засорения листьями и прочим мусором. Для предотвращения замерзания зимой на горловине может устанавливается греющий кабель.

1. Отводная труба.
2. Стояк для отведения воды представляет собой трубу. Применяются изделия из стали, асбеста, чугуна. Но наиболее популярными являются, пластиковые трубы.

1. На стояке в обязательном порядке устанавливается ревизия. Она представляет собой вставку с отводом и крышкой на винтах. Устраивается герметично.

1. Скрытый в земле участок водопровода устраивается для отвода воды в коллектор, представляющий собой лоток с решеткой, который устанавливается вокруг здания.

Назначение и конструктивные особенности

Элемент канализации предназначается для отвода нечистот и сливов в точку сбора. Для их создания применяют различные материалы:

• кирпич;
• железобетон – монолит или кольцевые изделия;
• пластик – полиэтилен, полипропилен и ПВХ.

Последний вариант пользуется наибольшим спросом благодаря соотношению стоимости и качества. Чтобы придать пластиковому трубопроводу необходимую жесткость, стенки гофрируют. А чтоб неровная поверхность не снижала пропускную способность, внутренний слой делают гладким.

Коллекторные сети и отстойники отдельных домов или даже микрорайонов объединяют общими колодцами: они необходимы для инспекции устройств и сетей, их профилактической либо аварийной очистки. В узловых местах и на поворотах также обязательна установка колодезных сооружений.

Поворотные конструкции в канализации обычно оснащают желобными вставками с направляющей функцией. Они необходимы, чтобы снизить гидравлическое сопротивление водного потока – так он без проблем сможет преодолевать даже сложные изогнутые участки.

Существуют специальные перепадные колодцы – их используют на сложных ландшафтах, если необходимо видоизменить глубину пролегания трубопроводов канализации.

Подземные коллекторы нуждаются в качественной вентиляции. Для этого систему оснащают отдельно стоящими трубными отрезками (сечением не меньше 300 мм). Их устанавливают на дистанции не более 0,5 км друг от друга.

Виды ливневых колодцев и их назначение

В зависимости от возложенных на него обязанностей, ливневый колодец может быть нескольких типов:

• фильтрующий (он же поглотительный) – как можно понять из самого названия, такой колодец предназначается для отфильтровывания попавшей в него воды. Он оборудуется без дна и устанавливается выше водоносной жилы. Таким образом, вода естественным ходом со временем проходит через фильтрационный грунт и очищается
• приемный (или накопительный) колодец служит для того, чтобы поступившая в него вода могла быть впоследствии использована для прочих технических нужд. Как правило, для того, чтобы извлечь воду из него, требуется применение специальных насосов.

• колодец перепадный. Он предназначается для того, чтобы уравнять перепады в рельефе местности и помочь справиться системе с большими потоками воды;

• также имеется такой вид ливневого колодца, как смотровой, он же инспекционный. Можно будет с помощью такого колодца держать под контролем уровень воды в системе и отслеживать состояние труб.

Пластиковые колодцы

Данный вариант резервуара 100 % является самым лучшим в соотношении «цена – качество». Наиболее удачный выбор водосборника для частных домов – пластиковый дренажный колодец для ливневой канализации. Цена такого сооружения вкупе с поразительными характеристиками не могут не привлечь внимания владельцев частных секторов. Готовый колодец в среднем обойдется в 10000-12000 рублей, объема которого будет достаточно для автономной системы водоотвода. Этот вид обладает целым рядом достоинств:

• вес (легкая конструкция, которую довольно просто перевозить);
• монтаж (пластиковые резервуары можно устанавливать вручную);
• комплектация (вместе с водосборником в комплекте всегда идет все необходимое для их монтажа и использования);
• морозостойкость (ни перепады температур, ни мороз не страшны таким колодцам);
• редкая очистка стенок (из-за гладкой поверхности на стенках водосборника практически не задерживается грязь, в отличие от железобетонных колец и металлических пластов, поэтому вопрос очищения возникает намного реже);
• устойчивость к воздействию химических веществ и солей;
• экологически чистый материал;
• низкая цена (если сравнивать полимерные колодцы с металлическими и железобетонными в вопросе цены, бесспорное преимущество будет на стороне первых).

Благодаря всем перечисленных характеристикам устройство колодцев ливневой канализации из пластика набирает популярность как в области частных хозяйств, так и в масштабах городских и районных властей, которые уже сейчас активно применяют их в парках, на автомобильных стоянках, скверах.

1 Устройство ливневой канализации

Колодец ливневой канализации, фильтрующий воды, стекающие с дренажной системы, представлен в двух вариантах исполнения – линейном и точечном.

Ливневой колодец, использующий в своей конструкции железобетонные блоки, соединяется с дренажной системой на глубине равной 50-70 см.

Сверху, на входе в дренажную систему крепится решетка. Решетка может быть выполнена с применением чугуна или высокопрочного пластика.

Железобетонные конструкции, формирующие тело колодца изготавливаются с диаметром, составляющим в среднем 500 мм.

Колодец ливневой, бетонный, с заливной трубой

Железобетонные точечные колодцы имеют такое устройство, что решетка, через которую проходят потоки воды, может быть смонтирована на любом, даже самом близком расстоянии от сточной трубы.

Фильтрующий ливневой колодец, пропускающий через себя потоки дождевой воды, способен перегонять сточные воды, проявляя при этом достаточно высокую пропускную способность.

Дождевой колодец, фильтрующий большие потоки воды, имеет железобетонные кольца, которыми укреплены его стенки.

Однако такие железобетонные конструкции не являются самым дешевым вариантом. Наиболее рационально использовать люки, которые соединенные с пластиковой емкостью.

Эти люки и решетка, которая их прикрывает, во избежание засорения, могут быть выполнены с применением различных материалов.

Дождевые колодцы имеют такое устройство, исходя из особенностей которого, люки и решетка представляют собой наиболее уязвимые элементы конструкции.

Колодец дождеприемник, фильтрующий потоки воды имеет такое устройство, которое включает в себя специальные люки.

Колодец ливневой, канализационный пластиковый, смотровой

Такое устройство системы позволяет получить быстрый доступ ко всей системе коммуникаций. Люки при осуществлении монтажа врезаются верхнюю окружность конструкции.

Колодец дождеприемник конструируется таким образом, что глубина дренажных водопроводов и глубина поверхностной закладки совпадают.

Такое устройство коммуникаций позволяет устанавливать дренажные люки в практически любом месте.

Колодец дождевой канализации в своей конструкции может иметь специальное устройство – патрон.

Это устройство представляет собой фильтрующий элемент. Патрон монтируется в само тело колодца.

Это недорогое и достаточно компактное устройство хорошо справляется с очисткой ливневых вод с небольшой силой потока.

Фильтрующий патрон представлен в виде устройства, заключенного в полимерный или металлический корпус и предназначенного для очистки вод от взвешенных в ней частиц.

Колодец дождевой, кирпичный, круглой формы

Патрон может работать с помощью механической загрузки. Кроме того, представленный патрон для очистки вод, может работать посредством сорбционной загрузки.

Стоит отметить, что очистительный патрон может быть комбинированного типа. Колодец дождевой канализации обладает рядом преимуществ, они заключены в:

• Возможности одновременного приема и отвода воды;
• Простоте монтажа уклонов и стоков;
• Отводе воды с больших площадей;
• Небольшой вероятности засорения коммуникаций;
• Невозможности просадки грунта;
• Препятствовании образованию луж.

Монтаж коллекторной сети

Подключение трубы к ревизионному колодцу

После проведения замеров и составления проекта сооружения, проводят земляные работы:

1. Ниже уровня замерзания земли выкапывают канаву под коллекторные магистрали и котлованы для колодцев.
2. На дно траншей укладывают песчано-гравийную подушку толщиной около 15 см, трамбуют. Сверху кладут трубы или устанавливают колодезные резервуары.
3. Для самотечной системы канализации магистрали монтируют с наклоном в 2 см на метр трубы в сторону накопительной емкости.
4. Трубы и пластиковые емкости утепляют, последние при необходимости якорят.
5. Стыки герметизируют, затем систему тестируют на отсутствие протечек, закачивая внутрь воду.

Если проверка прошла успешно, траншея закапывается, выход магистрали предварительно опускается в накопитель либо соединяется с септиком.

Разновидности коллекторов канализации

Бытовой коллектор

Застройщики-частники выбирают коллекторы канализации для наружных систем в зависимости от того, какой режим проживания, суточная норма потребления воды семьей. Есть даже станции для биологической очистки, септики и на двух человек, и на целый коттеджный поселок. Резервуары с анаэробами не требуют электрической энергии, и поэтому считаются пригодными для временного или сезонного проживания.

Внутри них нет никакого оборудования, и поэтому попросту нечему ломаться. При хорошей герметизации входной магистрали они могут служить даже десятки лет, если вовремя выполнять откачивание грязи из отстойника. Эффективность таких сооружений не выше 78%, а остальная очистка происходит в грунте. На выходе вода осветленная, но для бытовых нужд ее использовать нельзя.

Коллектор для ливневого типа канализации

Пластиковый герметичный резервуар идеально подойдет для коллектора ливневого типа канализации.

Благодаря тому, что нет черных и серых стоков, не требуется очистка, и после обычного отстаивания вода просто становится светлее, а после ее можно выкачать и использовать для:

• Мытья авто, стоянки.
• Купания в бане и летнем душе.
• Поливания огорода, цветников и газонов.
• Влажной уборки дорожек в саду.

Так как температура стоков в системе такая же, как и на улице, то резервуар следует заглубить ниже, чем уровень промерзания почвы или же утеплить посредством пенополистирола/каменной ваты. В роли насоса откачивания можно использовать поверхностную, погружную или полупогружную модель устройства от любого производителя.

Коллектор для дренажной системы канализации

Для дренажного коллектора подойдет даже септик из бетонных колец, сделанный своими руками. Сама по себе такая конструкция достаточно тяжелая, чтобы выдерживать силу пучения, и не всплывать при повышении уровня грунтовых вод, и для модификаций из пластика требуется крепление к анкеру. Для этого можно использовать самодельную или готовую железобетонную плиту для основания, и к ней прикрепить резервуар при помощи хомутов. В нем вода чистая, и подойдет для использования в бытовых целях, что окупит затраты на создание дренажа.

Применяемые материалы для ливневых колодцев

Производители изготавливают колодцы из полимеров и железобетона. Самостоятельно их можно сделать из бетона и кирпича.

Пластик

Для удобства транспортировки пластиковые колодцы продают в разобранном виде. Они состоят из гофрированной шахты, горловины с люком и дна. Некоторые модели комплектуются лестницами для удобства обслуживания. Вместимость изделий различная. После расчетов покупают резервуар нужного объема.

Люки различаются уровнем прочности. Их выбирают в зависимости от места установки, интенсивности движения и нагрузки.

Достоинство изделий – малый вес. Их удобно транспортировать. Монтаж системы легкий – справится 1 человек. Жесткость конструкции обеспечивает гофрированная шахта. Служит такой дренажный колодец для ливневой канализации более 50 лет. Ему не страшны морозы, не нужна дополнительная герметизация.

Цена, в зависимости от материала и объема, может быть высокой. Еще один минус – высокая вероятность выталкивания на поверхность легкого изделия пучинистыми грунтами. Чтобы этого избежать, делают бетонное основание с вмонтированными гаками. К ним привязывают емкость. Это немного замедляет и усложняет монтаж.

Кирпич

Материал применяется в частном строительстве. При этом он должен отвечать следующим требованиям:

• кирпич только красный, хорошо обожженный;
• пустотелый и ячеистый не используют: в нем остается влага, которая зимой замерзает и разрушает материал;
• силикатный кирпич не выносит сырости, т.к. разлагается от нее.

Для обустройства кирпичного колодца не требуется специальная техника и высокая квалификация каменщика. Стенки выкладывают в полкирпича на цементном растворе, делая перевязку рядов. Прослужит сооружение немало лет: в атмосферной воде нет агрессивных химических веществ, которые повреждали бы кирпич.

Бетонные кольца

Железобетон – наиболее распространенный материал для ливневых колодцев. Однако постепенно он вытесняется пластиком. Цена качественных изделий высокая, но и прослужат они долго. Производители, предлагающие дешевые изделия, экономят на дорогой арматуре, из-за чего прочность становится меньше, а срок службы сокращается.

Сложно проделать отверстия под патрубки. Качественный железобетон поддается только перфоратору, а толстую арматуру приходится разрезать болгаркой или сварочным аппаратом.

Кольца требуют герметизации на стыках, в месте соединения с дном. Отверстия вокруг труб заделывают уплотнительными материалами, закрывают цементным раствором. Сооружение получается прочным, его не раздавит землей при замерзании и оттаивании.

Выпуски сточных вод в водные объекты

Выпуски сточных вод – это специальные сооружения, целью которых является обеспечение сброса сточных вод в водный объект. При выборе типа выпуска и места его расположения исходят из того, чтобы было обеспечено как можно более полное смешение сточных вод с водой. Поэтому выпуски всех типов надлежит размещать в местах с повышенной турбулентностью, т. е. на порогах, в протоках, сужениях и т. д.

Выпуски классифицируются:

• по месту расположения: береговые, русловые;
• конструкции: затопленные, незатопленные, сосредоточенные, рассеивающие и эжекторные.

Конструкция выпусков принимается с учетом требований судоходства, режимов уровней волновых воздействий, а также морфологических, гидрологических характеристик водотоков, геологических условий и режима переформирования русел.

Береговые выпуски могут быть затопленные и незатопленные.

Затопленный выпуск представляют собой береговой колодец с выходом сточных вод под уровень воды в водном объекте.

Незатопленный береговой выпуск устраивается в виде открытого быстротока, канала, консольного сброса (рисунок 24).

Из-за небольшой эффективности смешения сточных вод береговые выпуски используют в основном для сброса поверхностных и условно чистых сточных вод.

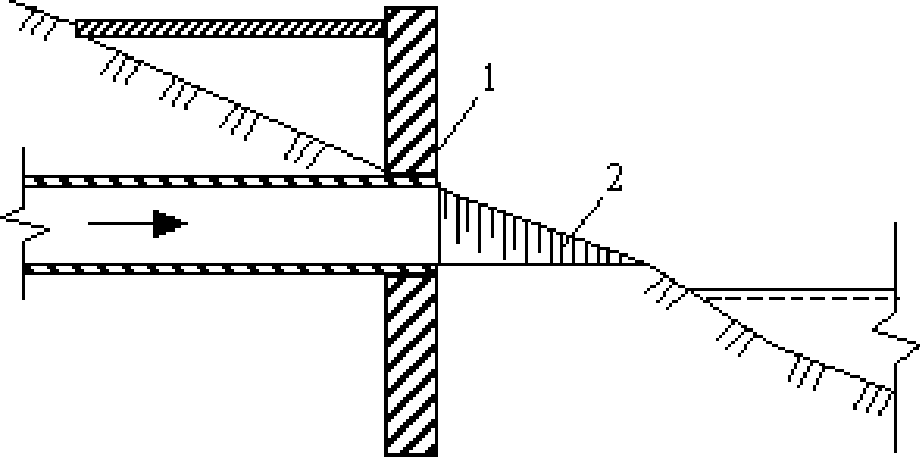

Рисунок 24 – Незатопленный береговой выпуск: 1 – бетонная стенка; 2 – лоток

Русловой выпуск представляет собой трубопровод, выдвинутый в русло реки. Выпуски этого типа подразделяются на сосредоточенные, рассеивающие и эжекторные (рисунок 25).

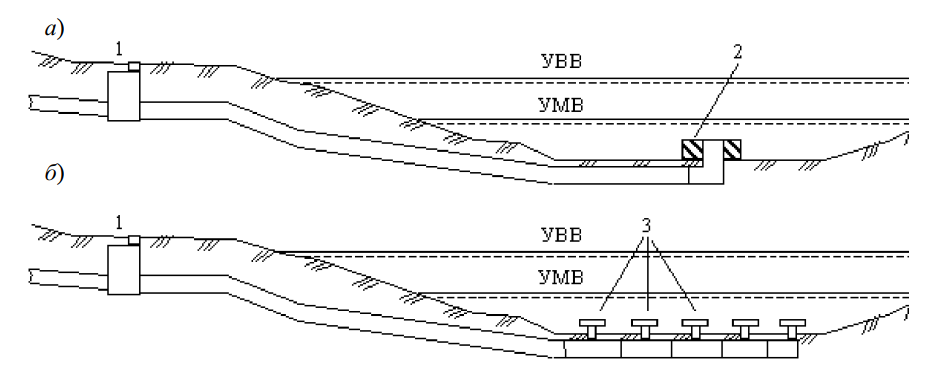

Рисунок 25 – Схемы русловых выпусков: а – сосредоточенный; б – рассеивающий; 1 – береговой колодец; 2 – бетонный оголовок; 3 – оголовки с насадками

Сосредоточенный русловой выпуск заканчивается оголовком в виде бетонного блока. Трубопроводы русловых выпусков проектируются из стальных труб с усиленной изоляцией или пластмассовых труб с укладкой их в траншеях.

Рассеивающие выпуски имеют горизонтальный участок трубопровода, по всей длине которого расположены несколько оголовков или сделаны прорези. Такой участок может быть расположен в канаве с засыпкой или приподнят над дном реки.

Эжекторные выпуски имеют несколько эжектирующих насадков на трубопроводе.

Оголовки предназначены для увеличения скорости истечения жидкости, бывают различных конструкций (рисунок 26).

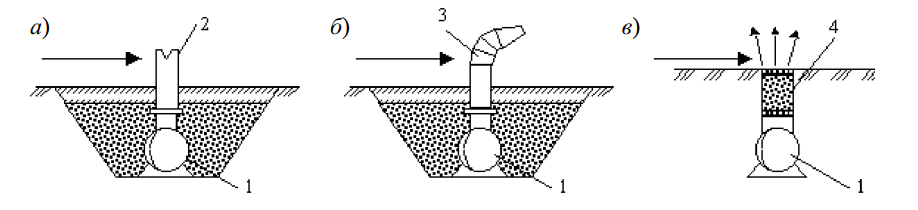

Рисунок 26 – Оголовки рассеивающих выпусков а – с конусным рассекателем; б – с отводом и соплом; в – без насадки; 1 – распределительный трубопровод; 2 – рассекатель; 3 – сопло; 4 – гравийная засыпка

Ливнеотводы предусматриваются в виде:

• выпусков с оголовками в форме стенок с открылками – при неукрепленных берегах;
• отверстия в подпорной стенке – при наличии набережных.

Ливнеспуски проектируются в виде камеры с водосливным устройством, рассчитанным на сбрасываемый в водный объект расход воды. Конструкция водосливного устройства принимается в зависимости от местных условий (местоположения ливнеспуска на главном коллекторе или притоке, максимального уровня воды в водном объекте).

Просмотров: 445

Что такое охранная зона ливневой канализации?

Это понятие у многих вызывает недоумение. Но устройство охранной зоны ливневой канализации – прямое требование СНиП. Речь идёт о расстоянии в обе стороны от места устройства любого элемента системы водоотвода (или от его проекции на поверхность земли, если система заглублена). Это расстояние равно пяти метрам. В указанной зоне нельзя:

• что-либо строить (даже если это просто навес);
• сваливать мусор;
• парковаться;
• делать посадки (здесь зона может быть уменьшена до трёх метров).

Ливневая канализация, построенная на основании тщательных расчётов в соответствии с СНиП 2.04.03-85, в полной мере решает все задачи отвода дождевых и/или талых стоков и обеспечивает защиту фундаментов зданий, а также прилегающих участков.

Особенности монтажа и ремонта канализационных колодцев

Укладка бетонных колец или полимерных камер для ливневки производится на песчано-гравийную подушку, которую отсыпают и трамбуют на дне заранее вырытого котлована. Если колодец делается герметичным, то под него укладывается бетонная плита и обмазывается слоем гидроизоляции на основе битума. В противном случае дренажная подушка из гравия делается большей толщины.

Чтобы ливневая канализация бесперебойно справлялась с потоками воды даже при пиковых нагрузках, необходимо устанавливать пескоуловители, а также решетки для задержания крупного мусора. На дноперепадного колодца укладывается металлический лист, который будет принимать на себя удар воды и предотвращать разрушение корпуса колодезной конструкции.

Схема устройства ливневой канализации коттеджа

Не рекомендуется ливневку объединять с домовой канализационной системой и ее септиком. Это может привести к переполнению очистного сооружения и выходу неочищенных стоков в грунт. А это заражение почвы со всеми вытекающими проблемами.

Эксплуатация системы ливневой канализации отличается неприхотливостью. Если при проектировании расчеты были сделаны правильно, то ремонтировать ее придется раз в несколько лет. Надо только следить за состоянием пескоуловителей и регулярно чистить их.

Благодаря появлению современных технологий промывки засоров высоким давлением колодцы стало возможно делать меньшего диаметра. При обслуживании все работы легко выполняются сверху без спуска человека на дно камеры.

Ремонт колодцев ливневок предполагает замену отдельных железобетонных колец либо запаивание трещин в пластиковом корпусе. В первом случае придется опять привлекать подъемную технику, как при монтаже. А во втором достаточно специального паяльника и полимерных заплаток.

Структура ливневки частного дома

Дренажные и смотровые колодцы являются основой ливневой канализации. Их устройству следует уделять максимум внимания и на стадии проектировании и на этапе монтажа. Недочеты в расчетах в первый же ливень обернутся засорами и размывом грунта.

Грамотно устроенная ливневка не только избавит территорию у дома от луж и грязи, но и оградит фундаментное основание от негативного воздействия воды. Уложить трубы и смонтировать колодцы можно самостоятельно без привлечения профессиональных монтажников. Эксплуатировать ее также несложно, а вот подготовку проекта лучше доверить квалифицированному специалисту.

Виды колодцев

В местах большой нагрузки, например вдоль автомобильных дорог, на промышленных объектах или набережных, рекомендуется проектировать объемные бетонные или металлические водосборники. На приусадебных участках и частных секторах для резервуара водоотвода можно использовать меньших размеров пластиковые колодцы, которых будет достаточно для небольшой площади двора.

По материалам изготовления можно выделить 4 вида колодцев: бетонный, кирпичный, пластиковый, металлический колодец для ливневой канализации. Цена разных видов довольно сильно разнится, к примеру, пластиковые колодцы можно приобрести, начиная от 2500 рублей до 20000 в зависимости от вида, объема и комплектации, а ЖБ-кольца идут от 1200 до 4800 за штуку.

Что представляет собой напорная канализация

Основным отличием напорной канализации от безнапорных систем является независимость от угла наклона трубопроводов. Стоки перемещаются под действием специального грязевого (фекального) насоса, который способен измельчать органику и поднимать пульпу на нужную высоту. Проще говоря, напорная канализация — это система перекачки отходов с одного уровня высоты на другой. С точки зрения конструкции, это сеть герметичных трубопроводов, перемещающих стоки от насоса до приемного резервуара. Существует 2 основных вида:

• система с самотечной подачей отходов в колодец-отстойник;
• сеть с подачей стоков под давлением во всех частях.

Специалисты рекомендуют по возможности использовать первый вариант — он дешевле и надежнее.

Преимуществами таких систем принято считать:

• нет необходимости делать глубокие траншеи. Это снижает объем и стоимость земляных работ;
• не требуется соблюдение уклона для труб. Они прокладываются исходя из условий рельефа;
• давление в напорной канализации способствует самоочистке внутренней полости труб при перекачке стоков. Нет опасности заиливания и появления засоров;
• не требуется установка труб большого размера, как это делается в самотечных системах. Учитывая разницу цен, это существенный плюс. Для перекачки под давлением обычно используют трубы диаметром 80 мм, совместимые с патрубками грязевых насосов.

К недостаткам принято относить:

• использование оборудования зависит от наличия электропитания. Перебои, внезапные отключения останавливают систему, что в зимнее время грозит разморозкой труб;
• сумма расходов на создания комплекса довольно велика.

Недостатки довольно серьезные, но отсутствие других вариантов вынуждает пользователей мириться с ними.

Особенности конструкции

Ежегодно крыша строения на даче принимает на себя большое количество осадков, примерно 100 м3. На грунт вокруг строения падает в несколько раз больше воды, что значительно повышает риск проседания фундамента дома и деформации постройки.

Ливневая система водоотведения – так можно ответить на вопрос, как правильно называется ливневка, представляет собой систему, которая эффективно собирает и выводит за пределы участка воду в виде атмосферных осадков. Подобной системой следует оснащать большие частные дома, складские и торговые комплексы, большие заводы и места скопления автомобилей. При высоком риске попадания в воду продуктов нефтехимии и других вредных производств требуется создание промливневой канализации.

Ливневая система работает по следующему принципу: вода собирается на поверхности земли, очищается и транспортируется в специальные резервуары. Система состоит из следующих элементов:

• Распределительный резервуар.
• Пескоотделитель.
• Жироотделитель.
• Адсорбирующий фильтр.
• Контрольный колодец.

Линия из всех составляющих элементов ливневой системы водоотведения, включая проводящие трубы, располагается глубоко в земле. Это позволяет избежать деформации дорожного полотна и сэкономить место на участке для других более важных целей. При невозможности заглубления подводящих желобов бетонные, пластиковые или асбестоцементные элементы укладывают в канавы, делая уклон в сторону распределительного колодца.

Обустройством системы дождевой канализации должны заниматься профессиональные мастера, так как для этого требуются специальные знания и соблюдение санитарных норм и правил. Выполняя рекомендации, указанные в соответствующих нормативных документах, можно получить надежную и долговечную систему ливневой канализации с правильно рассчитанными параметрами резервуаров. Кроме того в этом случае трубы располагаются на определенной глубине, что предотвращает их замерзание в холодный период года.

Колодец из кирпича

Простой способ подготовить водосборник – выложить его из кирпича. При этом не понадобится никакой техники. Однако следует учесть некоторые нюансы перед началом работ:

1. После того, как будет готова яма, на дно необходимо засыпать слой из песка, поверх него будет щебень, на котором сверху необходимо сформировать бетонную подушку.
2. Далее можно начинать кладку. Можно использовать толщину в полкирпича. Однако рекомендуется выкладывать материал в несколько слоев, что придаст каркасу большую прочность. Помимо этого, следует выполнять горизонтальную перевязку рядов и чем чаще это делать, тем прочнее будет дренажный колодец для ливневой канализации.
3. Обязательным условием будет выбор кирпича – он должен быть красным и полнотелым. Пустотелый за несколько сезонов разрушится от перепада температур, силикатный же неустойчив к влаге.
