Счетчик Бетар СГВ-15: характеристики и варианты применения

Информация о сертификате

Водосчетчик Бетар имеет несколько сертификатов, подтверждающих эффективность его работы и качество.

Фирма Бетар имеет такие документы:

Свидетельство об утверждении типа средств измерений.
Сертификат соответствия.
Сертификат соответствия счетчиков в антимагнитном исполнении.
Аттестат аккредитации.

Популярность счетчиков Бетар СГВ и СХВ объясняется следующими особенностями приборов:

высокая прочность корпуса;
простая комплектация;
доступная цена;
удобство монтажа, возможность горизонтального и вертикального размещения;
соответствие нормам и стандартам качества;
паспорт на прибор;
точность учета расхода воды;
простота обслуживания;
продолжительный межповерочный термин.

Водосчетчик Бетар СХВ или СГВ считается прибором высокого класса. Устройство характеризуется качественной и долговечной работой, имеет доступную стоимость, прост в обиходе.

Покупатели положительно отзываются о продукции компании Бетар. На практике удается экономить, а окупаемость прибора достаточно быстрая – примерно полгода.

Видео рассказывает о замене старого счетчика воды на новый. Автор показывает, как самостоятельно произвести замену прибора.

https://youtube.com/watch?v=kDzNV_GkP38

Особенности счетчика Бетар

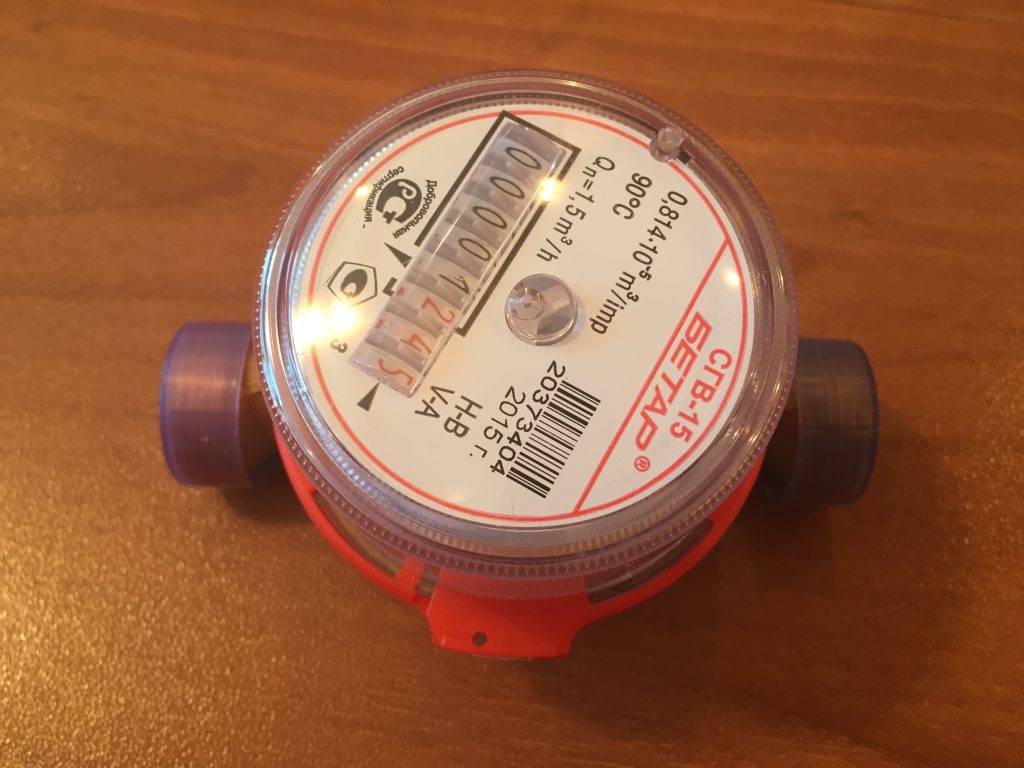

Счетчик воды Бетар

Счетчик воды Бетар СГВ-15 является модификацией водоизмерительного устройства СХВ-15. Каждое изделие проходит сертификацию и сопровождается документацией, в которой подтверждается его высокое качество и работоспособность.

Маркировка прибора СГВ и красный цвет корпуса означают, что водомер предназначается для учета горячей воды, а число 15 – диаметр условного прохода в миллиметрах. Рабочий диапазон температуры варьируется от +5 до +90 градусов (для счетчика на ХВС – от +5 до +40 градусов). Устройство можно установить не только на водопровод горячего водоснабжения, но и на холодную воду. Обновленная версия прибора имеет антимагнитную защиту.

Преимущества:

простое устройство;
прочность и надежность;
удобная конструкция;
универсальность;
долговечность;
приемлемая стоимость;
соответствие стандартам.

Водомер позволяет экономить на оплате – за 6-12 месяцев после установки он окупается, если водой пользуется один человек, а если семья состоит из нескольких человек, то счетчик окупается быстрее.

Описание счётчика

Устройство подсчёта потребления горячей воды Бетар СГВ 15 является прибором, в котором осуществляется регистрация даже небольшого движения нагретой жидкости по трубам. Такой водосчётчик стоит недорого, поэтому при небольшом потреблении установка водомера позволит окупить его стоимость в течение 2 – 3 месяцев, в сравнении с фиксированной ежемесячной оплатой.

Прибор изготавливается из качественных материалов, поэтому наработка на отказ может занять более 10 лет. Отсутствие необходимости часто менять устройство или его обслуживать, является одними из положительных характеристик эксплуатации.

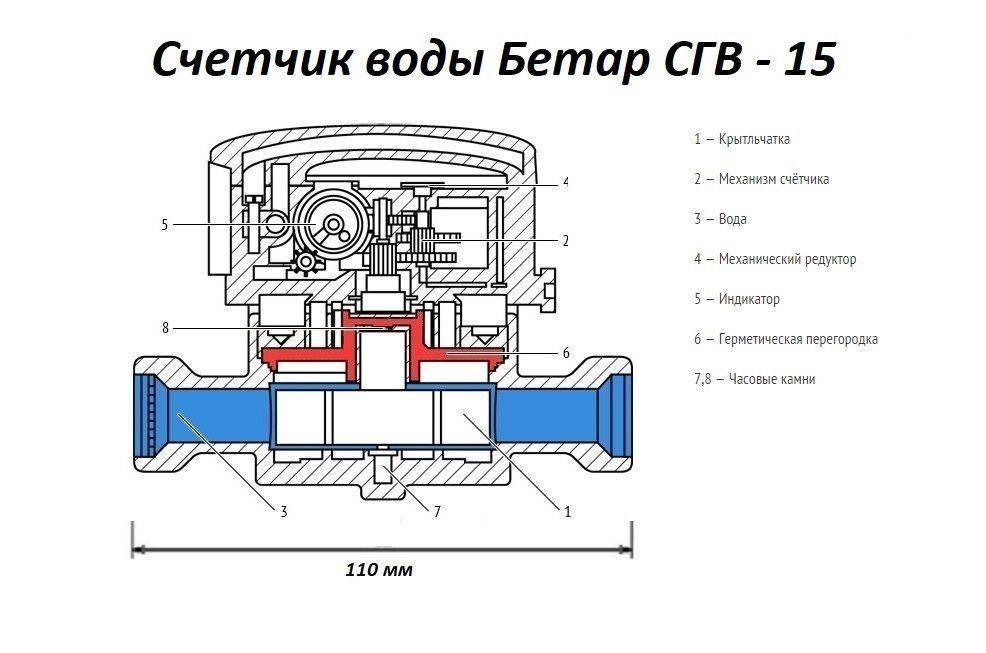

Схема

Установка прибора учета

Монтаж водосчетчика выполняют пошагово по следующей инструкции:

Воду перекрывают с помощью внутриквартирных шаровых кранов либо отключают полностью стояк, если запорные устройства в квартире не установлены.
Прибор врезают в разрыв трубы ГВС (ХВС). На оба конца водопровода монтируют фитинги под штуцера.
Установить устройство нужно строго по направлению движения воды – на приборе оно обозначено стрелкой.
Перед водомером устанавливают фильтр грубой очистки, а после – обратный клапан.
Соединения герметизируют ФУМ-лентой.
Проверяют герметичность соединений, открыв подачу воды и кран смесителя.

Во время контрольной проверки обращают внимание на работу самого изделия: плавность хода крыльчатки, вращение барабанов

Разновидности данного счётчика

В зависимости от назначения, производятся модели:

бытовые – СХВ и СГВ (СХВЭ и СГВЭ – электронных моделей);
промышленные – СВМ и СВМТ.

Цифровой индекс в обозначении указывает на диаметр условного прохода в миллиметрах. Наличие в маркировки буквы «Д» указывает на наличие импульсного выхода.

Также изделия отличаются следующими особенностями:

метрологическим классом – А и В, влияющим на величину порога чувствительности;
изменяющими показатели холодной или горячей воды – соответственно буквы «В» и «Г» в маркировке.

Промышленные модели выпускаются универсальными в плане температурных характеристик среды измерения. Буква «М» в маркировке указывает на многоструйную конструкцию. СВМТ – турбинные модели с фланцевым вариантом подсоединения.

Импульсный выход

Присутствие импульсного выхода позволяет удалённо передавать расходные показания прибора. Формирование сигналов происходит за счёт замыкания контакта геркона от воздействия магнита в счётном механизме. Один импульс соответствует 10-ти литрам воды.

Срок службы и межповерочный интервал

Межповерочный интервал бытовых водомеров «Бетар» – 6 лет. Срок поверки у СВМ и СВМТ при эксплуатации с холодной водой – 6 лет, с горячей – 4 года.

По окончании межповерочного интервала контролер управления водоканала выдает предписание, согласно которому необходимо сделать поверку счетчика воды. На это время вместо водомера можно установить вставку из металлической трубы с резьбой с двух сторон. На период поверки расход считают по тарифу без водомера. Если прибор прошёл поверку, его снова устанавливают на место и пломбируют, а в паспорте ставят отметку о поверке. В противном случае придется покупать новый.

Чтобы снять водомер на поверку или при поломке, устанавливают так называемый байпас. Это обводная линия трубопровода с запорным краном, которая позволяет пускать воду по другому пути, без водомера. Во избежание воровства воды эта линия также пломбируется. Но установка байпаса оправдана при использовании промышленных водомеров. Бытовые приборы СХВ и СГВ «Бетар» можно устанавливать и без него.

Средний срок службы СХВ, СГВ и СВМ – 12 лет, у СВМТ – 9 лет. При этом гарантийный срок у бытовых водомеров – 6 лет со дня изготовления, у промышленных – 18 месяцев со дня ввода в эксплуатацию. Гарантийный срок хранения промышленных водомеров «Бетар» – 6 месяцев.

Лучшие универсальные счетчики воды

Это наиболее выгодный вариант, поскольку такой прибор можно купить для контроля потребления как холодной, так и горячей воды. Именно поэтому стоимость данных расходомеров не низкая, хотя их выбор на рынке достаточно широк. В нашем же рейтинге речь идет о четырёх самых точных моделях.

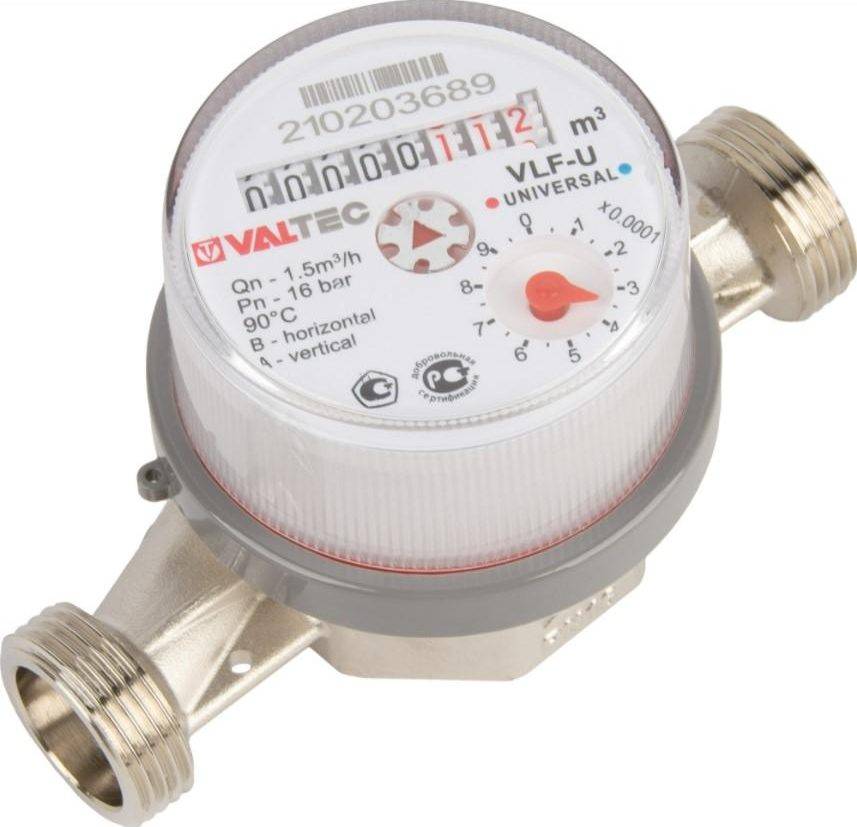

Valtec VLF-15U-L.110

Модель регулярно занимает высокие места в рейтинге счётчиков воды для квартиры по качеству. Основной материал корпуса – латунь, что делает прибор устойчивым к коррозии при эксплуатации в условиях повышенной влажности и прямого контакта с жидкостью. Конструкция имеет небольшие размеры: длина прибора без сгонов 80 мм.

Устройство выдаёт точные показания при рабочем давлении до 16 бар. Корпус имеет самый высокий класс пылевлагозащиты и соответствует стандартам IP68. Это позволяет увеличить межповерочный интервал до 6 лет, а общий срок эксплуатации до 12 лет. Высокое качество резьбы упрощает монтаж, который можно провести самостоятельно, без привлечения сантехников.

Достоинства:

Высокая точность данных;
Легко снимать показания;
Низкая цена;
Неприхотлив к условиям эксплуатации.

Недостатки:

Жёсткие прокладки, идущие в комплекте.

Пользователи отмечают хорошее соотношение между ценой и качеством, безупречное литьё. Устройство отличается низкой погрешностью.

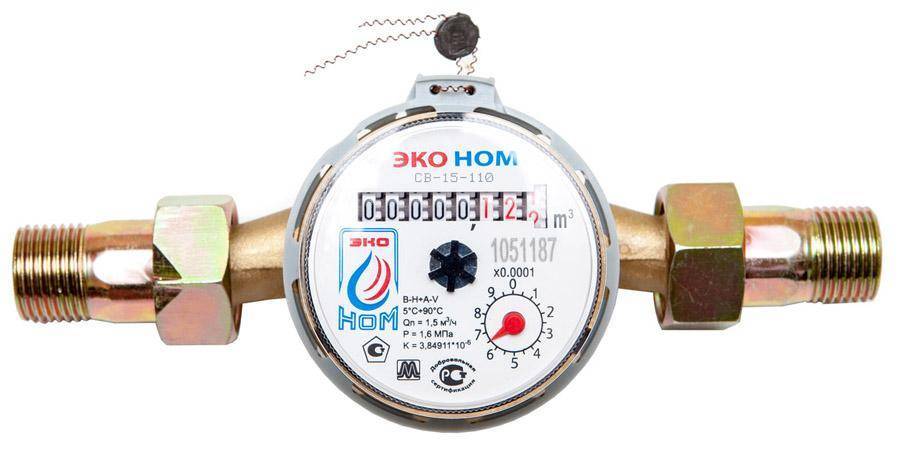

ЭКО НОМ-15-80

Водомер «ЭКО НОМ-15-80» относится к бытовым и подходит для контроля расхода как холодных, так и горячих носителей. Для изготовления прибора используются немагнитные сплавы, что делает конструкцию более прочной и выдерживающей воздействие высокого уровня влаги. При этом на точность показаний такие условия эксплуатации практически не влияют.

Изделие имеет поворотный механизм, поэтому может монтироваться в двух положениях – горизонтальном и вертикальном. Длительный срок службы ему гарантируют усиленные подшипники и новая, с несколькими ступенями система контроля качества носителя. Модель устойчива к повышенной температуре, перегретая жидкость в системе не влияет на точность показаний.

Достоинства:

Качественное изготовление;
Точность измерений;
Межповерочный интервал – 6 лет;
Гарантия на 5 лет;
Не протекает;
Устойчивость к коррозии.

Недостатки:

Комплект монтажных частей нужно покупать отдельно;
Длина в 80 мм.

Рабочая температура ЭКО НОМ-15-80 составляет 5-90°C, а максимальное давление – 1,6 Мпа, что только подтверждает статус универсального прибора.

Арзамасский приборостроительный завод СВК 15-3-8

Универсальная модель для индивидуального водопотребления. Прибор отличается повышенной устойчивостью к перепадам температур и высокой влажности. Предназначен для вертикальной и горизонтальной установки. Корпус изготовлен из прочной и устойчивой к коррозии латуни. Имеет небольшие размеры – 110 мм.

Надёжный вихревой механизм обеспечивает высокую точность данных по расходу воды. Антимагнитная система защищает от магнитного поля. Резьбовое соединение нарезано качественно, что упрощает монтаж оборудования. Прибор соответствует требованиям ГОСТ, что подтверждается сертификатами. Наличие импульсного выхода позволяет использовать с герконовыми датчиками.

Достоинства:

Межповерочный интервал 6 лет;
Удобно считывать показания;
Увеличенный ресурс всех компонентов;
Низкая цена.

Недостатки:

Обратный клапан приобретается дополнительно.

Прибор отличается высокой точностью, не уступает по этому показателю более дорогим моделям. Производитель даёт гарантию на свою продукцию 6 лет.

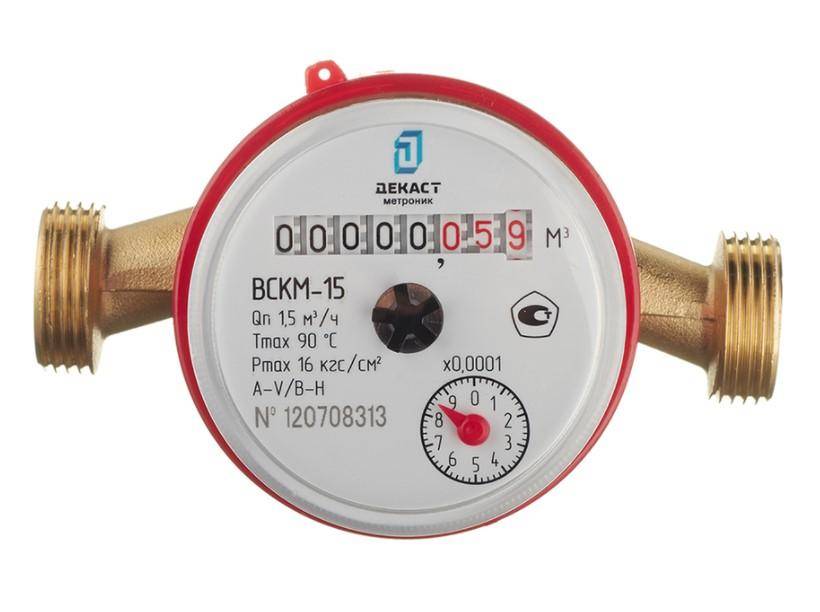

Декаст ВСКМ-15

Одноструйная крыльчатая модель для установки на объектах с малым расходом воды. Может работать в системах с давлением до 16 бар. Латунный корпус отличается повышенной устойчивостью к коррозии. Прибор легко переносит перегрузки, оказывает минимальное сопротивление потоку жидкости.

Счётный механизм со стрелочными указателями вращается на 360 градусов. Для этого установлено 8 роликов. Пользователю удобно снимать показания, независимо от особенностей монтажа. Подшипники крыльчатки усиленные, изготовлены из сапфира и отличаются увеличенным ресурсом. Эти конструктивные особенности гарантируют длительный срок службы и высокую точность показаний. Устройство можно интегрировать в систему автоматизированного сбора данных.

Достоинства:

Хорошая антимагнитная защита;
Гарантия 6 лет;
Хорошая комплектация;
Небольшой размер.

Недостатки:

Не обнаружены.

Модель универсальна, может работать с МИД-модулем или импульсным выходом. Пользователи отмечают простой монтаж и надёжность оборудования.

Снимаем показания со счетчика

Перед снятием показаний водомера, следует определить тип счетчика. Приборы бывают двух цветов. Красный счетчик применяется для учета расхода горячей воды, а прибор синего цвета – для учета расхода холодной воды.

На табло прибора есть восемь цифр. Первые пять – темно-серого цвета, три последние – красного. Последние цифры указывают на количество полученных литров, но для оплаты нужно считать кубы, поэтому три последние цифры не учитываются. Показания снимаются по первым цифрам. Например, после установки счетчика первоначально на табло будут одни нули. Спустя месяц будет отображено количество израсходованной воды. Например, вы увидите такой результат: 0012987. Из этого следует, что вы израсходовали двенадцать кубов и девятьсот восемьдесят семь литров воды. Оплачивая услугу, можно округлить показания со счетчика до тринадцати кубов и оплатить их.

Спустя месяц счетчик покажет новые данные. Чтобы посчитать количество кубов, нужно от новых сведений отнять данные за предыдущий месяц.

Рассчитать требуемую к оплате сумму просто: полученное количество кубов следует умножить на стоимость куба воды.

Будучи внимательным и оплачивая воду вовремя, не возникнут ошибки при оплате, не будут накапливаться задолженности.

Счетчики воды бытовые СГВ-15

Исполнение:

Счетчики воды СХВ и СГВ выпускаются в следующих исполнениях:

С антимагнитной защитой («МЗ»).

С импульсным выходом («Д»):

С обратным клапаном («ОК»).

Счетчики предназначены для измерения объема холодной и горячей питьевой воды по СанПиН

2.1.4.1074-2001, протекающей по трубопроводу при температуре от +5 до +40 °С — для счетчи-ков холодной воды (СХВ) и от +5 до +90 °С — для счетчиков горячей воды (СГВ) при давлении не более 1,0 МПа (10 кгс/см 2 ).

Счетчики воды в исполнении с антимагнитной защитой устойчивы к воздействию внешнего магнитного поля, создаваемого постоянным магнитом с напряженностью до 140 кА/м. Магнитная защита достигается за счет своеобразного распределения доменов в магнитах, применяемых в конструкции прибора.

Счетчики воды в исполнении с импульсным выходом используются в составе систем диспетчеризации, таких как автоматическая система комплексного учета потребления энергоресурсов. импульсный выход реализован с помощью магнитоуправляемого герметизированного контакта — геркона.

Релейная схема дистанционного выхода позволяет передавать данные не только о расходе воды, но и фиксировать факты внешнего магнитного воздействия на приборы учета. Схема NAMUR дистанционного выхода позволяет фиксировать расход, магнитное воздействие, состояния линии связи (короткое замыкание, обрыв).

Оригинальная электрическая схема дистанционного выхода позволяет передавать данные не только о расходе воды, но и фиксировать факты внешнего магнитного воздействия на приборы учета.

Дистанционный выходной сигнал имеет следующие параметры импульсов:

цена деления одного импульса — 0,01 м 3 ;

ток — от 0,1 до 50 мА;

напряжение — от 0,5 до 18 В.

Схема NAMUR определяет следую-щие состояния линии связи по ее сопротивлению, кОм:

импульс — от 1,5 до 1,6;

короткое замыкание — 0.

Назначение выводов импульсного выхода:

Преимущества/особенности

Универсальность применения (для СГВ) — измерение объема как холодной, так и горячей воды.

Коррозионно-стойкие, долговечные и экологичные материалы (латунный корпус и безопасный для здоровья пластик).

Поворотное индикаторное устройство.

Надежная защита от внешнего магнитного воздействия.

Минимальный порог чувствительности.

Простота установки и монтажа — устанавливается на вертикальных

и горизонтальных участках водопровода, прямой участок трубопровода перед счетчиком обеспечивается длиной штатного комплекта штуцеров.

Возможность установки встроенного обратного клапана.

Возможность дистанционной передачи данных — импульсный выход.

Фиксирование и передача данных о внешнем магнитном воздействии.

Описание

Счетчик для воды «Бетар» — устройство для отслеживания объема расходуемой воды. Устанавливается на водопроводной трубе. Позволяет сэкономить средства и не оплачивать услуги водоснабжения по усредненному тарифу. Кроме того, он дает возможность контролировать потребление воды и снизить его при необходимости. Произведен из материала высокого качества, благодаря чему имеет повышенный срок службы. Очевидным плюсом является то, что фирма «Бетар» специализируется исключительно на создании счетчиков.

российский производитель;
экономичность;
достойная цена;
качество сборки.

Счётчик воды Бетар СГВ-15 Д с импульсным выходом

Счётчик горячей воды Бетар предназначен для измерения объема горячей питьевой воды, протекающей по трубопроводу при температуре от плюс 5°C до плюс 90 °С при давлении не более 1,0 МПа (10 кгс/см2).

Счетчики воды с антимагнитной защитой выполнены на основе использования новейших технологий и достижений науки. Счетчики отличаются тем, что они устойчивы к воздействию магнитного поля, создаваемого постоянным магнитом с напряженностью до 140 кА/м. Антимагнитная защита счетчика достигается за счет своеобразного распределения доменов и магнитного поля в магнитах, применяемых в конструкции прибора.

Интерфейс связи

Счетчики воды в исполнении с импульсным выходом, используется в составе систем диспетчеризации, таких как автоматическая система комплексного учета потребления энергоресурсов. Импульсный выход реализован с помощью магнитоуправляемого герметизированного контакта- геркона.

Релейная схема дистанционного выхода позволяет передавать данные не только о расходе воды, но и фиксировать факты внешнего магнитного воздействия на приборы учета. Схема NAMUR дистанционного выхода позволяет фиксировать расход, магнитное воздействие, состояние линии связи (короткое замыкание, обрыв).

Дистанционный выходной сигнал имеет следующие параметры импульсов:

цена деления одного импульса – 0,01 м³;
ток – 0,1 до 50 мА;
напряжение – от 0,5 до 18 В.

Схема NAMUR определяет следующие состояние линии связи по ее сопротивлению, кОм:

импульс – от 1,5 до 1,6;
обрыв – от 300;
короткое замыкание – 0.

Назначение выводов импульсного выхода:

Цвет изоляции провода	Назначение
Черный (-)	Объемный расход (съем показаний)
Синий (+)
Красный (+)	Сигнал воздействия внешнего магнитного поля
Желтый (-)

Требования к монтажу

Допускается установка счетчиков как с горизонтальным, так и с вертикальным или наклонным расположением шкалы, а также установка на вертикальном трубопроводе.

Гарантия

Все материалы, используемые при изготовлении счетчиков разрешены к применению Министерством Здравоохранения Российской Федерации.

Счетчики зарегистрированы в Государственном реестре средств измерений Российской Федерации под № 16078-13.

Гарантийный срок счетчиков воды составляет 6 лет.

Счетчики воды Бетар СГВ-15 в Санкт-Петербурге

На сайте продавца доступен «Онлайн консультант».Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800.Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Заказ в один клик».Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800.Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Заказ в один клик».Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800.Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Заказ в один клик».Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800.Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Заказ в один клик».Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Онлайн консультант».Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800.Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Онлайн консультант».Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800.Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Онлайн консультант».Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800.Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Заказ в один клик».Для перехода на сайт нажмите «В магазин»

Описание

Счетчик воды – механизм, определяющий объемы использованной воды в кубических метрах. Установив оборудование, можно достичь заметной экономии. В таком случае, вы оплачиваете не установленные кем-то цифры, а реально потребленную воду. Говорить о таком результате возможно только при условии, что используются водомеры достойного качества. Независимо от того, какой прибор вы установите, счетчик холодной или счетчик горячей воды СГВ-15, Бетар, вы получите прибор, сочетающий в себе качество, удобство и демократичность цены.

Водосчетчик не просто прибор, измеряющий количество потребленной холодной и горячей воды. Это оборудование, относящееся к приборам высшей метрологической классности, категории С. Данный прибор позволяет получать информацию дистанционно. Теперь можно не только фиксировать количество потребленной воды, но и получать данные удаленно. Это особенно актуально для предприятий водоснабжения: теперь нет нужды отправлять контролеров, поскольку собрать информацию возможно дистанционно.

Диаметр условного прохода Ду	15
Номинальный расход воды [м 3 /ч]	1,5
Порог чувствительности, не более [м 3 /ч]	0,015
Длина счетчика со штуцерами,	172
Длина счетчика без штуцеров,	110
Обозначение присоединительных размеров
счетчика	G ¾
штуцеры	G ½
Масса без комплекта монтажных частей, не более	0,5

Монтажный комплект в комплект не входит!

Гарантийный срок 6 лет Межповерочный интервал — 6 лет

счетчики предназначены для измерения объема холодной и горячей питьевой воды, протекающей по трубопроводу при температуре от 5 до 90°C при давлении не более 1,0 МПа (10 кгс/см 2 ).
счетчики типа сГВ в силу своей универсальности и применения одинаковых термостойких материалов могут быть использованы для измерения объема, как холодной, так и горячей воды.

Устройство водомера

Конструкция счетчика на воду Бетар включает следующие элементы:

корпус;
крыльчатку;
счетный механизм;
патрубки для входа и выхода воды.

Патрубки изготовлены из латуни, благодаря чему они прочные и надежные. Сквозное расположение и форма позволяют устанавливать прибор как вертикально, так и горизонтально, поэтому его можно монтировать не только так, как позволяет трубопровод, но и так, как удобно жильцу.

Кроме того, корпус уже установленного изделия – ту часть, где расположено табло с крыльчаткой – можно повернуть. Изворачиваться, чтобы снять показания, не придется. Такая конструкция является защитой от повреждений. Крыльчатка может быть как пластиковой, так и металлической.

Особенности счетчика Бетар

Счетчик воды Бетар

Преимущества:

простое устройство;
прочность и надежность;
удобная конструкция;
универсальность;
долговечность;
приемлемая стоимость;
соответствие стандартам.

Как остановить или замедлить

С тех пор, как повсеместно начали устанавливать счетчики, стали появляться умельцы, которые придумывали способы обмануть их и пользоваться водой без учета. Самый простой способ – открывать кран на расход, меньший, чем порог чувствительности прибора. Таким способом можно набрать какую-то емкость или бачок унитаза. Но при этом клапан унитаза со временем засоряется и выходит из строя.

На водомеры без магнитной защиты ставят магнит, который их останавливает. Остановить антимагнитный счетчик можно таким приспособлением, как неодимовый магнит. После установки магнита крыльчатка не крутит магнитную муфту. При этом надо понимать, что этим можно вывести прибор из строя. Кто-то умудряется установить отдельный вывод с краном перед водомером, кто-то ищет способ остановить крыльчатку водяного счетчика «Бетар» с помощью разных инородных предметов.

Следует помнить, что все эти способы противозаконны и влекут за собой административную ответственность. К тому же большинство контролеров знает про возможность таких действий и им ничего не стоит уличить нечестных граждан в махинациях со счетчиком.

Лучшие счетчики холодной воды

Эти расходомеры обязаны быть в каждом доме, ведь с их помощью удается контролировать расход холодной воды и экономить на ее оплате, например, во время отъезда из дома. Они не рассчитаны на воздействие высоких температур и стоят дешевле приборов для учета потребления горячих носителей. В этой категории описываются 3 лучших устройства по мнению экспертов и покупателей.

Бетар СХВ-15 Бет.Х-15

Прибор «Бетар СХВ-15 Бет.Х-15» разработан исключительно для контроля расхода холодной воды, а потому максимальная температура теплоносителя тут составляет 40 градусов. Эта модель не чувствительна к перепадам давления и выдерживает высокие значения. Он прост в монтаже и может устанавливаться под любым наклоном.

Благодаря компактности изделие особо актуально для небольших помещений. Установочная длина 170 мм, а без сгонов – 11 см. По отзывам покупателей, у него не возникает протечек за счет прочных материалов и специальной защиты. Корпус изготовлен из устойчивой к коррозии латуни. Средний срок эксплуатации 12 лет. Антимагнитная защита предотвращает воздействие на прибор магнитного поля, обеспечивает точность показаний всё время службы.

Достоинства:

Приемлемая цена;
Сгоны в комплекте;
Межповерочный интервал – 6 лет;
Аккуратные размеры;
Вес не большой;
Качественная сборка.

Недостатки:

Тускловатый циферблат;
Многовато пластика в корпусе;
Нет импульсного выхода.

По сравнению с большинством моделей, у Бетар СХВ-15 Бет.Х-15 циферблат находится в нижней части, что может быть не очень удобным при расположении изделия в труднодоступных местах.

Экомера-32Ч многоструйный с импульсным выходом

Компания «Экомера» выпускает лучшие счётчики воды с импульсным выходом. Герконовый датчик дистанционно считывает показания прибора. Для этого на одной из стрелок установлен магнит, прохождение которого под герконом замыкает контакт. Ток фиксируется внешним устройством.

Крыльчатка связана с ведомой частью магнитной муфты, которая надёжно защищена от внешних воздействий. Антимагнитный экран не позволяет изменить показания с помощью поля. Корпус изготовлен из латуни, устойчивой к коррозии. Межповерочный интервал 6 лет, а средний срок службы вдвое превышает это значение. Конструкция позволяет установить импульсный водомер вертикально или горизонтально.

Достоинства:

Точные показания;
Надёжная средоотделительная мембрана;
Низкий порог чувствительности;
Хорошая комплектация.

Недостатки:

Большие размеры;
Высокая цена.

Дистанционный контроль показаний упрощает работу по съёму данных о расходе воды. Это удобно для владельцев недвижимости и контролирующих служб.

Итэлма WFK20.D080

Водомер «Итэлма WFK20.D080» заслуживает быть в числе лучших из-за своей высокой чувствительности, он начинает фиксировать потребление носителя при расходе около 10 л/час. Устройство выдерживает воздействие повышенных температур до 110°С, но прежде всего рассчитано на работу с холодными жидкостями. Прибор спокойно реагирует на давление силой до 25 атм. Его использование безопасно для человека и окружающей среды, так как при производстве агрегата не используется никель.

Производится по лицензии немецкой компании. Отличается повышенной устойчивостью к изменению давления в системе водоснабжения. Из особенностей изделия стоит отметить простоту его установки в любом положении и надежную антимагнитную защиту, которая показала лучшие результаты при испытании в независимой европейской лаборатории.

Достоинства:

Считывание индикации – визуальное;
Высокое качество показаний;
Отличная сборка;
Надежная защита от высокой влажности;
Низкая цена;
Не требуется частая поверка, достаточно проводить ее один раз в 6 лет.

Недостатки:

Нет импульсного выхода.

Устройство водомера

Конструкция счетчика на воду Бетар включает следующие элементы:

корпус;
крыльчатку;
счетный механизм;
патрубки для входа и выхода воды.

Технические характеристики

Счетчик воды Бетар СГВ-15 имеет определенные преимущества перед другими подобными приборами. В паспорте оборудования можно узнать особенности и технические характеристики прибора, изучив детальное описание.

Диаметр соединительной трубки соответствует размерам типичной водопроводной трубы. Минимальный порог расхода, улавливаемый прибором, составляет полтора куба в час. Работа устройства начинается после прохождения не менее 0,016 кубов воды в час.

Вес водосчетчика небольшой и составляет только полкилограмма (без учета дополнительного оборудования). Каждый счетчик состоит из пары основных частей: главного корпуса и счетного механизма.

Устройство прибора позволяет установить его без труда, к тому же не имеет значения, каким образом проходит трубопровод. Можно расположить водосчетчик горизонтально или вертикально, это не отразится на точности результатов. Данная особенность объясняется удобным расположением патрубков. Для упрощения монтажа, на корпусе прибора есть стрелка, помогающая установить прибор и указывающая направление.

К уникальным свойствам водомеров относят их антимагнитные характеристики.

Поверка устройства

Конструкция устройства

Каждый счетчик воды нужно проверять с заданной производителем периодичностью, т.е. документально подтверждать его работоспособность и соответствие отклонений допустимым значениям. Межповерочный интервал для счетчиков горячей воды Бетар различается, в зависимости от времени выпуска прибора:

до 07.2005 – 5 лет;
после 07.2005 до 20.10.2006 – 4 года;
после 20.10.2006 – 4 года для ГВС и 6 лет для ХВС;
после 17.05.2013 – 6 лет и на ГВС и на ХВС.

Межповерочный интервал для антимагнитных счетчиков не отличается.

До наступления даты поверки необходимо демонтировать конструкции и отнести их в лабораторию для проверки на стенде или вызвать на дом метролога – представителя аккредитованной метрологической компании, который проведет поверку на дому без снятия. Если приборы пройдут поверку, то ими можно пользоваться до следующей даты поверки. Если нет, то нужно будет покупать и устанавливать новые счётчики на воду Бетар, цена на которые вполне приемлемая и составляет примерно 550 рублей.

Установка прибора учета

Монтаж водосчетчика выполняют пошагово по следующей инструкции:

Воду перекрывают с помощью внутриквартирных шаровых кранов либо отключают полностью стояк, если запорные устройства в квартире не установлены.
Прибор врезают в разрыв трубы ГВС (ХВС). На оба конца водопровода монтируют фитинги под штуцера.
Установить устройство нужно строго по направлению движения воды – на приборе оно обозначено стрелкой.
Перед водомером устанавливают фильтр грубой очистки, а после – обратный клапан.
Соединения герметизируют ФУМ-лентой.
Проверяют герметичность соединений, открыв подачу воды и кран смесителя.

Подробное описание

Принцип работы счетчиков состоит в измерении числа оборотов крыльчатки, вращающейся под действием протекающей через счетчик воды. Количество оборотов крыльчатки пропорционально объему протекшей воды. Непосредственно на крыльчатке имеется ведущая магнитная муфта, передающая вращение ведомой магнитной муфте, которая находится в счетном механизме. На шкале счетного механизма имеется сигнальная звездочка (отражатель), обеспечивающая повышение разрешающей способности счетчика и используемая при поверке счетчика на установке поверочной с оптоэлектронным узлом съема сигналов.

Счетчики горячей и холодной воды СГВ, СХВ в антимагнитном исполнении устойчивы к воздействию внешнего магнитного поля с напряженностью до 140 кА/м.

Базовые модели счетчиков СХВ-15, СХВ-20, СГВ-15, СГВ-20 позволяют вести измерения путем непосредственного считывания объема с индикаторного устройства.

Модификации счетчиков СХВ-15Д, СХВ-20Д, СГВ-15Д, СГВ-20Д имеют дополнительно установленный магнитоуправляемый герметизированный контакт (геркон) для получения импульсного дистанционного сигнала.

Рисунок 1 — Общий вид счетчиков СХВ и СГВ

Счетчики горячей и холодной воды СГВ, СХВ имеют вариант исполнения с защитным кожухом на защелках, который предотвращает несанкционированное вмешательство в работу счетчиков и не требует дополнительного пломбирования.
