Распространенные способы бурения скважин

Важные мелочи при обустройстве скважины

При формировании скважины зачастую возникает необходимость скрепления частей труб, так как с трубой длиной в несколько десятков метров крайне проблематично работать. Соединяются концы обсадной трубы с помощью резьбы или муфты. Как правило, на обсадных ПВХ-трубах уже имеется резьба, хотя ее вполне можно сделать самостоятельно. По желанию можно использовать муфты, но они не так удобны, как резьба. После того как скважина полностью оформлена, необходимо подождать не менее 2-х суток, за которые наберется слой воды, и лишь тогда устанавливать стационарный водяной насос для подачи чистой воды.

Погружной насос нельзя опускать на самое дно скважины, потому что в этом случае он будет часто забиваться. Насос нужно поместить чуть ниже уровня воды, чтобы обеспечить подачу чистой воды. Можно установить дополнительный фильтр на выходе из скважины, чтобы предотвратить возможное попадание песка в водопровод. В последнюю очередь устанавливается скважинный оголовок, чтобы не допустить попадания в скважину различного сора и грунтовых вод. Территорию вокруг скважины лучше всего засыпать гравием и забетонировать. При правильном проведении всех установочных работ в дальнейшем сооружение будет нуждаться в чистке один раз в 3-5 лет в зависимости от типа грунта на местности.

Советы перед началом работы

Чтобы подойти к технологии бурения под скважину разумно и без плачевных последствий, следует обратить внимание на несколько важных нюансов. Интенсивность

При неконтролируемом и массовом заборе воды может начаться так называемая суффозия грунта, в результате чего он проваливается и достаточно глубоко, что особенно плачевно для участков с жилыми домами

Интенсивность. При неконтролируемом и массовом заборе воды может начаться так называемая суффозия грунта, в результате чего он проваливается и достаточно глубоко, что особенно плачевно для участков с жилыми домами.

Глубина. При самостоятельном бурении на равнине в России критической глубиной считается двадцать метров. Если вы хотите пробурить глубже, поинтересуйтесь у специалистов, сколько стоит такая работа, и будете приятно удивлены, так как самостоятельное бурение глубокой скважины обойдется значительно дороже.

Срок использования. Период эксплуатации любой скважины сильно зависит от того, как часто и сколько воды будет из нее браться. Если рационально пользоваться песчаной скважиной, она может прослужить и 15 лет, а артезианская зачахнет уже лет через пять, если бесконтрольно качать из нее воду.

Как проектируют?

Бурение скважины начинается на бумаге, когда составляют проект. Он выполняется с чертежами и обязательно включает в себя такие данные:

• характеристики пород. Насколько они плотные и твердые, сколько содержат воды, имеют ли тенденцию к разрушению и осыпанию;
• какая будет глубина и при каком угле наклона;
• сколько будет составлять диаметр в конце. Это необходимо для расчетов, насколько на дне будет ощутимой плотность породы;
• какие технологии будут использоваться, основные мы рассмотрим ниже.

Чтобы решить все эти моменты и определить другие функциональные особенности, проводят геологический анализ.

Метод колонкового бурения

Колонковым называется бурение, в ходе которого выполняется разрушение породы по кольцу, при этом внутренняя часть ее сохраняется, образуя керн.

В процессе создания подобных скважин разрушенная порода удаляется с забойной площади посредством применения промывки. Последняя нагнетается с помощью бурового насоса. Сформировавшийся в ходе работ керн заполняет колонковую трубу. В перерывах керн отрывают от забоя, поднимая его на поверхность.

Бурение колонковым способом происходит с применением таких буровых установок, в которых есть возможность спускать и поднимать рабочий инструмент, вращать и подавать буровой снаряд и другие дополнительные функции. Качественный состав грунта обуславливает применение буровых коронок различного вида.

При этом методе создаются следующие скважины: вертикальные, горизонтальные, наклонные. Благодаря применению данной методики производится нахождение и изучение твердых залежей в недрах Земли. Подробнее с применяемыми технологиями можно ознакомиться на выставке.

Физические способы образования скважин

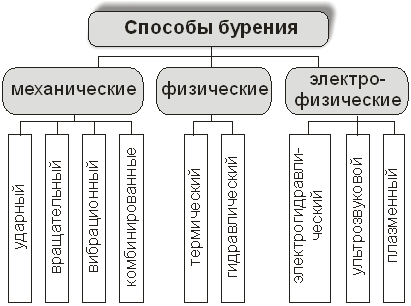

Рассмотрим термический, гидравлический и электрогидравлический способы образования скважин. Термический способ применяют для бурения очень крепких пород с кристаллической структурой и рыхления мерзлых грунтов. Имеются передвижные станки термического бурения на гусеничном и автомобильном ходу и ручные термобуры. По производительности даже ручное термобурение в 10…12 раз эффективнее механических способов бурения (рис. 8).

Ручной термобур представляет собой металлическую трубку-кожух диаметром 30 мм, в которую вмонтирована реактивная горелка с форсункой, распыляющей керосин. Температура огненной струи, выбрасываемой термобуром, достигает 1800…2000 °С. Если для бурения не требуются такие высокие температуры, то вместо кислорода подводят сжатый воздух. Порода, нагреваясь, раскалывается на мелкие части, выбрасываемые струей газа наверх. Передвижными станками термического бурения можно бурить шпуры и скважины диаметром до 130 мм и глубиной до 8 м, а ручными термобурами — шпуры диаметром 60 мм и глубиной 1,5…2 м.

В мерзлых грунтах шпуры диаметром 50…70 мм и глубиной до 2 м бурят с применением горячего сжатого воздуха. Для бурения используют установку, состоящую из компрессора и калорифера. Сжатый воздух из компрессора, проходя через нагреватель, по шлангам поступает в калорифер. Струя сжатого воздуха, подогретого до 60…90 °С, по шлангу, имеющему перфорированный наконечник, подается в грунт, размораживает его и выбрасывает из шпура.

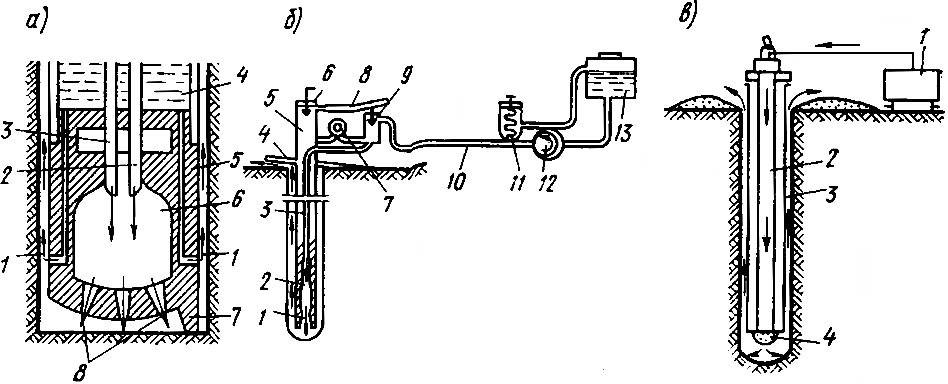

Рис. 8 — Схемы способов физического бурения: а) схема горелки: 1 – выход воды, 2 – подача кислорода, 3 – подача топлива, 4 – вода, 5 – корпус горелки, 6 – камера сгорания, 7 — упор, 8 — выход газовых струй; б) схема ручного термобура: 1 – насадка, 2 – камера сгорания. 3 – топливная трубка, 4 – щиток, 5 – штанги, 6 – воздушный кран, 7 – монометр, 8 – рукав для воздуха, 9 – топливный кран, 10 – рукав для топлива, 11 – редукционный клапан, 12 – топливный насос, 13 – топливный бак; в) схема гидравлического бурения: 1 – насосная установка для подачи воды, 2 – труба, 3 – обсадная труба, 4 – насадка

Гидравлический способ бурения. При этом способе воду нагнетают в скважину через колонну труб и специальную струйную насадку, прикрепленную к нижней части колонны. Вода размывает забой, и трубы погружаются в грунт. Гидромасса, образованная размывом грунта, под давлением воды выжимается вдоль наружных стенок обсадной трубы, извлекаемой из грунта лебедкой. С помощью гидравлического бурения можно проходить скважины глубиной до 8 м со скоростью до 1 м/мин.

Электрогидравлическое бурение основано на использовании гидравлического удара, который возникает в результате мгновенных давлений в сотни и тысячи атмосфер, создаваемых в жидкости специально сформированными электрическими высоковольтными разрядами. Для сформирования таких разрядов создана установка, позволяющая использовать электрогидравлический эффект для разрушения весьма крепких пород.

Просмотров: 761

Выбор места для бурения скважины

От выбора обсадочных труб зависит качество поставляемой воды, а кроме того, срок службы скважины.

Как правило, для получения воды в разных районах бурятся отверстия скважины глубиной от 10 до 60 м, в зависимости от глубины залегания водоносного слоя грунта. Глубокие скважины крайне проблематично сделать самостоятельно, поэтому в данном случае целесообразнее обратиться за помощью к специалистам. Для формирования скважины понадобятся следующие материалы: буровой станок или долото в зависимости от специфики грунта, фильтр, обсадные трубы, мелкий гравий, насос, помпа, дополнительные материалы.

Бурение с промывкой скважины

Промывка скважины применяется для двух целей: охлаждения бурового оборудования и вымывания частиц разрушенного грунта. В качестве жидкости может выступать, как техническая вода, так и специальные буровые растворы.

В основном растворы используют при большой глубине выработки, когда по ходу движения могут встречаться различные природные пласты: водные, газовые, нефтяные. Эти пласты должны остаться нетронутыми, поскольку в случае их смешивания, есть риск загрязнения верхних водоносных слоев. Поэтому, когда идет бурение, вся скважина заполнена буровым раствором определенной плотности, который не дает пластам проникнуть внутрь разработки.

При роторном бурении скважины применяют прямую и обратную подачу промывочной жидкости.

Во время прямой подачи жидкость из резервуара подается насосом в буровую колонну на долото с отверстиями. Жидкость попадает на дно забоя и вместе с разрушенной почвой поднимается по кольцевому каналу – промежутку между колонной и стенками скважины – и оттуда в очистительный комплекс.

Во время обратной подачи вода самотеком поступает в скважину, а выбрасывается наверх по бурильной трубе под действием сильного обратного давления, создаваемого насосом или эрлифтом.

Второй способ считается более эффективным по нескольким причинам:

1. Высокая скорость бурения. Насос в этом случае отсасывает жидкость из забоя, а не вдавливает её;
2. скважина лучше очищается, ведь насос откачивает с жидкостью весь шлам;
3. в качестве жидкости можно использовать обычную воду, поскольку не нужно никаких добавок для размыва частиц грунта.

К минусам обратной очистки можно отнести высокую стоимость оборудования.

Устройство и схема

На схеме показаны водяные пласты. Верховодка подпитывается осадками и залегает на глубине до 10 метров. Качество воды позволяет сразу ее использовать для питья. Источник с межпластовыми водами делается самостоятельно. Чтобы получить более качественную воду, изготавливается артезианская скважина.

Согласно СНиПам и установленным нормам источник защищается от любого рода загрязнений. От септика расстояние 15 метров. Выгребные ямы минимум за 50 м. От складских помещений, промышленных предприятий более 100 метров. Также учитывается расстояние от соседнего источника, жилых построек, курятников и хлевов.

Возможные сложности

Добыча нефти и газа — процесс непростой, который сопровождается многочисленными проблемами. Как правило, это возникающие технические сложности. Они могут сделать работу более тяжелой или существенно ее замедлить, могут вовсе заставить остановить процесс. Задача геологов, инженеров и других инженеров, специализирующихся на разработках — предусмотреть все сложности и разработать план действий на случай возникновения каждой из них.

Самые распространенные проблемы — это:

• обвалы породы, разрушение ствола;
• впитывание почвой раствора для промывки;
• техническая неисправность оборудования;
• выход из строя шахты;
• ошибки при бурении.

Стенки могут обвалиться, когда работать приходится с нестабильными горными породами. Распознать обвал можно по таким признакам, как рост давления и повышение вязкости промывочного раствора. Еще один верный признак: когда на поверхность начинает выходить больше кусков породы, чем должно.

Раствор должен растворять породу, но иногда он просто впитывается ей. Так происходит, когда жидкость забирает нижележащий пласт. Вероятность повышается при высокой впитываемости и пористой структуре этого пласта. Чтобы скважину не размывало, требуется погрузить в начало трубу, которая проводит раствор в желоб, чтобы тот шел целенаправленно.

Как будут вращаться буровой вал и шпиндель — одинаково или на разных скоростях и частотах, зависит от типа пробиваемой породы и диаметра коронки, служащей для бурения. Скоростью управляют через регулятор, он дозирует нагрузку на коронку. Необходимо создать подходящее давление и на стенки, и на резцы коронки.

Профессиональное оборудование

Профессиональные бурильные установки во многом упрощают весь процесс формирования скважины, делая его менее трудоемким, а результат получается более качественным. При таком варианте бурения скважины обсадка производится одновременно с бурением, что в значительной мере упрощает задачу. Бурение с помощью профессионального оборудования дает отличный шанс сэкономить на трубах, так как можно использовать трубы ПВХ. Обсадная труба проталкивается в скважину за счет пневмоударника,

Профессиональные бурильные установки во многом упрощают весь процесс формирования скважины.

Возможная глубина бурения достигает 250 м. У такого метода бурения есть существенные недостатки, ведь наиболее удобно применять такой метод, если на участке еще нет построек, так как понадобится достаточно много места для размещения буровой установки, а кроме того, подъездные пути для крана или грузового автомобиля. Для того чтобы избежать засорения бура, необходимо проводить работы одновременно с промыванием.

Периодически нужно доставать бур для прочистки и откачки с помощью помпы накопившейся воды. Кроме того, нужно проводить периодически промывку скважины, предварительно поднимая и опуская каретку. В том случае если нет возможности сделать все работы до наступления темноты, на ночь необходимо поднять на поверхность бур, чтобы в грунте не оставалось его частей. Это необходимо, ведь, если за ночь наберется вода, произойдет размягчение слоя грунта и бур может утонуть в грунте, а вытащить его оттуда будет крайне проблематично. Перед дальнейшим использованием бура необходимо откачать из него скопившуюся воду.

Роторный метод

Роторное бурение скважин на даче.

Этот способ устройства скважин популярен и имеет широкое применение. Для работы вам потребуется специальная бурильная труба. Внутрь трубы помещаете долото (вращающийся вал, который имеет наконечник). Чтобы запустить процесс бурения, создается нагрузка на вал с наконечником при помощи гидравлической установки. Роторным методом вы сумеете пробурить скважину, имеющую почти любую глубину. При этом порода в этом случае имеет второстепенное значение.

Вымывание породы (грунта) из скважин осуществляется при помощи бурильного раствора, который можно подать в полость трубы двумя способами:

1. С использованием наноса, который закачает внутрь бурильной трубы раствор. Далее через затрубное пространство грунт с раствором выходит самотеком наверх.
2. Раствор попадает в отверстие прямой промывки, а выкачивается оттуда с помощью обратной. Обратная промывка считается наиболее эффективной, так как вскрывается весь водоносный горизонт. В этом случае вам потребуется специальное оборудование, что значительно увеличит ваши расходы. Поэтому многие люди предпочитают делать прямую промывку, что тоже дает неплохой результат.

Ударно-канатный способ бурения скважины- это бросание полого долота, за один удар вынимается 30-40 см грунта.

В отличие от ударно-канатного способа бурения, роторный метод выигрывает в скорости. Однако недостатком этого метода является глинизация водоносного горизонта, что лишает вас возможности опробования во время проходки скважины.

Роторный способ обусловливается наличием буровых машин, то есть грунт разрушает шарошечное долото, а размельченная порода поднимается наверх с раствором. С помощью этого метода бурения можно разрушить любую породу (прослойки известняка, скалистую почву). Чтобы буровые штанги вращались, используется крутящий момент ротора. Необходимо давать нагрузку сверху, чтобы была возможность бурить скважину. Процесс осуществляется путем работы бурильных штанг.

Технология работ

1. При помощи долота с большим диаметром начинается процесс бурения.
2. Под воздействием ротора на колонну для буровых работ вращается долото.
3. Нагрузка (утяжеленные трубы) устанавливается между долотом и трубами для бурения.
4. Удаление жидкости происходит путем запуска бурового насоса с раствором.
5. По завершении одного участка почвы вставляется обсадная труба. Делается это для того, чтобы не было осыпания верхних слоев грунта.
6. Дальше работа продолжается с применением долота меньшего диаметра. Затем погружается еще одна обсадная труба меньшим диаметром.

Бурение шнековым способом

На мягких породах, если вода неглубоко, используют буровую установку со шнеком. Конструктивно она похожа на ударное оборудование: такая же тренога, только вместо желонки бесконечный винт. Его лопасти равномерно по спирали размещаются вдоль центральной трубы.

Снизу инструмент оснащен резаком, сверху имеет резьбу, которая служит для наращивания штангой через муфту, когда бур уходит глубже. Для подъема снаряда используют канат, перекинутый через блок наверху треноги, и лебедку.

Установку применяют для рытья колодцев и скважин, устанавливая лопасти или шнек различного диаметра. Чем шире отверстие, которое необходимо пробурить, тем меньше их количество и длина. Для разработки колодцев используют 2 лопасти, для скважин – шнек.

Вращают бур 2 человека, упираясь всем телом в длинные рычаги на трубе. Они имеют съемное крепление, позволяющее перемещать по высоте. Когда лопасти наполнятся землей, снаряд поднимают, очищают. Наращивают штангу, когда бур углубляется. Чтобы он не уходил в сторону, наверху по центру треноги устанавливают для штанги направляющую втулку.

Схема бурение шнековым способом.

Способ имеет преимущества:

• работа выполняется быстро;
• оборудование простое, легко монтируется;
• не нужны квалифицированные работники.

Недостаток метода в том, что приходится часто поднимать и очищать шнек – через 2-3 оборота его вручную невозможно провернуть.

Достоинства самодельных бурильных установок

Самодельные малогабаритные скважинные установки обладают следующими преимуществами:

Самодельная бурильная установка.

• небольшие размеры, что позволяет не испортить ландшафт приусадебного участка;
• длительный эксплуатационный период, возможный благодаря промывочной жидкости, из-за которой оборудование не перегревается;
• простота использования — с бурением можно справиться даже в одиночку;
• экономическая выгода — для бурения не нужно оплачивать работу специалистов, покупать дорогостоящее буровое оборудование.

Самодельная скважинная система выгодна, когда пользователь хочет не только проводить работы на своей территории, но и помогать другим людям.

Какие существуют виды скважин на воду?

Прежде чем начать бурение, следует учесть, что каждая отдельно взятая технология бурения скважин на воду определяется типом создаваемой скважины.

Современные технологии бурения ориентируются, в первую очередь, на то, какой вид скважины будет наиболее подходящим для той или иной местности.

Технология бурения скважин на воду при наличии качественного бура рунного типа и бензобура, позволяет без особых затруднений произвести бурение такого объекта своими силами.

Типичные скважины фильтровального типа представлены в виде аналога обычного колодца. Через всю ее глубину попадаются линзы с водонасыщенными слоями песка и пласты глины.

В таких слоях нет быстрого перемещения и течения подземных вод, вода в линзах собирается посредством капиллярного метода. Как уже упоминалось выше, новые технологии бурения ориентируются на разновидности скважин.

Трубчатый абиссинский колодец сооружается с ориентировкой на глубину в 8-12 метров. Его отличие от обычного колодца заключено в том, что в воду не проникают загрязняющие частицы пыли, грязи и других чужеродных элементов.

Начальный этап шнекового бурения скважины

Сама конструкция представлена в виде трубы, на конце которой находится перфорированный участок, который снабжен обмоткой из металлической сетки, выполненной с применением нержавеющей стали.

Скважина артезианского типа бурится с ориентировкой на большую глубину. В большинстве случаев она составляет 150-200 метров, и напрямую зависит от глубины залегания известняковых слоев. Такая скважина может обеспечивать питьевой водой сразу несколько загородных домов в течение более чем 50 лет.

к меню

Бурение ударным способом

Ударный метод бурения был единственным до 40-х годов минувшего века. Это устаревший трудоемкий способ с медленной проходкой, но с помощью этой технологии можно получить колодец с длительным эксплуатационным периодом — 50 лет и больше.

• забивной стакан;
• лебедка;
• ударная штанга;
• каркас конструкции.

Забивной стакан изготавливается из патрубка. Нижняя часть заканчивается крепким режущим краем, имеющим скос внутрь стакана — это увеличивает производительность станка. Лебедка приводит в движение рабочий элемент. Он захватывает грунт и доставляет некоторую его часть наружу. Чтобы скважина не имела искривлений, лучше использовать буровой стакан длиной около 2 м.

Ударная штанга совершает повторяющиеся удары по верхушке патрубка, за счет этого оборудование все глубже проходит в землю. На каркасе крепятся все вышеперечисленные детали, а также блок и трос для лебедки. Трос должен быть устойчивым к разрыву. Лучше предусмотреть запас, так как нагрузка на трос может резко увеличиваться.

В процессе пробивания колодца ударным способом нужно строго соблюдать вертикальность ствола: в искривленной скважине будет сложно монтировать обсадные трубы.

Скважины своими руками

Как уже упоминалось ранее, самым простым вариантом буровой установки является ударно-канатная. Ее вполне можно смастерить самостоятельно. Первое, о чем необходимо позаботиться, так это о вышке, как правило, ее делают в виде прочной треноги. Треногу можно сделать из металлических труб путем сварки или же из деревянных брусьев. Высота треноги должна превышать высоту ударной установки. Ударная установка представляет собой забивной стакан, который изготавливается из металлической трубы необходимого диаметра. С одной стороны забивного стакана крепится канат, с другой стороны необходимо сделать острые зазубрины, чтобы стакан легче входил в землю. На одном боку стакана необходимо сделать прорез для того, чтобы было легче извлекать набившуюся в стакан землю.

Ударная установка представляет собой забивной стакан, который изготавливается из металлической трубы необходимого диаметра.

Если стакан получается слишком легким, его необходимо утяжелить. Для крепления стакана на канат необходимо поместить блок на вершине треноги. Для того чтобы проще было вытаскивать стакан из земли, можно к одной из сторон треноги прикрепить ворот. В случае если имеется каменистый слой грунта, необходимо предварительно использовать долото, чтобы раздробить каменный пласт. Обсадную трубу необходимо поместить уже после формирования ямы глубиной в 2 метра – таким образом удастся избежать обсыпания стенок. Первая обсадочная труба, которая помещается в скважину, будет служить своеобразным фильтром. В этой трубе необходимо сделать большое количество отверстий, через которые в дальнейшем будет поступать вода из водоносного слоя почвы. Для самостоятельного бурения можно использовать простейший бур.

Бур для скважины формально состоит из трех частей: самого бурового элемента, имеющего коническую форму, стального стержня или стальной трубы и ворота, с помощью которого и осуществляется вытаскивание бура из земли

После первой выемки земли можно поместить обсадную трубу нужного размера, но важно, чтобы бур свободно двигался в трубе. На краях первой помещаемой трубы – фильтра – необходимо сделать зазубрины, что в дальнейшем облегчит ход трубы

В процессе движения бура обсадка будет произвольно двигаться вслед по направлению движения бура и входить глубже в грунт. Самостоятельно можно пробурить скважину 20-метровой глубины примерно за 5-7 дней.

Схема строения бурового снаряда

Технологии бурения

Для того, чтобы обустроить собственную скважину на воду, необходимо отыскать нужный водный пласт, определить глубину его залегания и пробурить в земле канал (ствол скважины), входящий в этот продуктивный слой. Ниже рассмотрены основные способы бурения.

Шнековый метод

Для такого бурения используется бур (шнек) в виде стержня с резцом на торце и лопастями, расположенными по винтовой линии. Элементарными шнеками можно считать садовые или рыболовные буры.

Суть технологии состоит во вкручивании инструмента в грунт путем его вращения и извлечении земли при его подъеме. Процесс может осуществляться вручную или механическим способом. Вручную шнековым способом можно пробурить скважину до глубины 8-10 м.

Такая методика считается наиболее простой и доступной, но ее можно использовать только при наличии достаточно мягкого или сыпучего грунта. Нельзя ее использовать и при наличии плывунов и скальных выходов. При наличии более твердой почвы или при более глубоком бурении необходима механизация вращения инструмента. По мере углубления ствола шнек прикручивается к секции бурильной трубы (колонны).

Гидробурение (гидродинамическое бурение)

Технология основывается на объединении традиционного бура и гидравлического воздействия. При этом в зону бурения постоянно подается под давлением промывочная жидкость, которая:

• помогает разрушать землю;
• вымывает выбуренную почву, вынося ее на поверхность;
• охлаждает буровой инструмент;
• выравнивает стенки всего ствола по мере своего продвижения.

Она представляет собой воду, утяжеленную глиной, а подается в скважину при помощи помпы. При помощи гидробурения обычно делаются скважины глубиной 30-50 м, но с принципе, можно пробурить ствол и глубже 200 м. Для увеличения глубины бурения собирается бурильная колонна из штанг — труб длиной 1,3-2 м, диаметром 45-75 мм.

Пневмобурение (пневмоударное бурение)

Относится к ударно-вращательной технологии. При такой методике разрушение породы происходит путем ударного воздействия пневматическим инструментом (пневмоударником), при этом всей буровой колонне придается вращательное движение.

Для пневмобурения не страшны твердые породы, а проблемы возникают при глинистых, вязких грунтах, которые быстро забивают инструмент. Глубина бурящихся скважин невелика – до 50 м (обычно 15-25 м)

Важное преимущество – большая скорость проходки

Алмазный инструмент

Самым эффективным, но очень дорогим способом бурения скважин считается колонковая проходка с использованием насадок с алмазными коронками. Такие буровые установки способны осуществлять бурения с очень большой скоростью в грунте любой твердости. Основные недостатки – малый диаметр ствола (до 15-17 см) и стоимость проходки до 500-700 руб на 1 м.

Турбинная технология

Способ основан на продольном продвижении бурового долота, вращательное движение которому обеспечивает турбобур. Все это располагается на погружаемой колонне, которая наращивается штангами по мере углубления ствола.

Основной элемент – турбобур представляет собой двигатель, который погружается в забойную зону, т.е. не вращает всю бурильную колонну. Бурение может обеспечиваться малоскоростными (120-300 об/мин) и высокоскоростными (450-600 об/мин) двигателями, при этом в движение их приводит гидродинамическая сила, создаваемая потоком жидкости, действующим на лопасти двигателя.

Рекомендуем: Все этапы подготовки участка к строительству — от расчистки до рытья котлованов. Как правильно подготовить земельный участок

Электробур

Эта технология принципиально не отличается от турбинного бурения. В данном случае вместо турбобура с лопастями в зону забоя погружается электродвигатель асинхронного типа. Использование электрического привода позволяет отказаться от бурильной колонны в виде труб и опускать электробур на кабель-канате.

Основной недостаток – пониженная работоспособность кабеля в скважинных условиях при частых спуско-подъемных операциях.

Винтовые двигатели

Это современные, усовершенствованные привода, опускаемые в забойную зону. Они представляют собой объемные, гидравлические установки роторного типа. Их вращение обеспечивается буровым раствором, а эффективность повышается использованием камер низкого и высокого давления.

Важно. Выбор способа бурения зависит от глубины залегания продуктивного, водного пласта, характеристик грунта и наличия сложных участков в зоне проходки, а также планируемого дебита скважины и наличия оборудования и финансовых возможностей

Колонковое бурение

Определение 2

Колонковое бурение – это быстровращательное бурение, при котором разрушение горной осуществляется по кольцу, а не по всей площади забоя, при этом внутренняя часть горной породы, сохраняется в виде керна.

Данный способ бурения широко используется при разведке месторождений твердых полезных ископаемых. Для разрушения крепких горных пород могут использоваться алмазные или дробовые коронки, для пород средней крепости – вольфрамитовые и победитовые, для горных пород небольшой крепости – стальные. При колонковом бурении промывка забоя скважины осуществляют с использованием обычной воды или глинистого раствора. Главное преимущество колонкового способа бурения заключается в его способности давать из выбуриваемой горной породы керны, которые представляют собой столбики ненарушенной структуры. Для подъема такого столбика на поверхность керн периодически заклинивают и поднимают. Таким образом, к особенностям колонкового бурения можно отнести:

1. Использования легкого оборудования (относительно других способов бурения).
2. Возможность извлечения из скважины керна.
3. Маленький диаметр скважины, относительно ее большой глубины.
4. Возможность осуществлять процесс бурения под различными углами к горизонту, в горных породах практически любой устойчивости и твердости.

К инструментам, которые необходимы для осуществления процесса колонкового бурения относятся: промывочный сальник, коронка, муфто-замковые соединители, колонна бурильных труб, колонковая труба, труба для шлама, тройной переходник. Для спускоподъемных операций используются подкладные вилки, разнообразные ключи и элеваторы. Коронки представляют собой короночные кольца, делающиеся из заготовок труб, в конец которых вставляются резцы из алмазов или твердых сплавов. Внутренняя поверхность такого кольца расточена на конус, верхняя часть правую наружную резьбу в виде трапеции.
