Водопроводные трубы ПНД и их технические характеристики и свойства

Характеристики и маркировка ПНД труб

Трубные изделия из полиэтилена низкого давления применяются преимущественно для монтажа водопровода холодного водоснабжения, газовых сетей и канализации но их сфера применения гораздо шире. При использовании таких изделий на всей линии трубопровода вода дойдет до вашего крана в идеально чистом состоянии. Они идеально подходят для внутренней и ливневой канализации.

Полиэтиленовые трубопроводы – сферы применения

Ключевое отличие ПНД труб состоит в экологичности, биологической нейтральности, устойчивости к отложениям на стенках и большинству химических веществ, включая кислоты и щелочи. Особенности производства (как и в других видах трубной продукции) отражены в шифре маркировки, расшифровка которой поможет в выборе нужного вида из представленного ассортимента.

Виды полиэтилена для трубных изделий

Полиэтиленовые трубные изделия могут производиться из разных материалов, которые влияют на их эксплуатационные показатели, кроме того, делятся на напорные и безнапорные. Безнапорные обладают меньшей прочностью и используются в самотечных системах, а также в квартирном или домовом водопроводе.

В продаже можно встретить продукцию из следующих видов ПЭ (см. фото):

• ПЭ63 – относительно надежный материал, подверженный растрескиванию, применяется в безнапорных и слабонапорных системах, для приусадебного и холодного водоснабжения, подачи воды для полива или водоемы, а также для вентиляции,
• ПЭ80 – имеет устойчивость к растрескиванию, предназначен для напорных систем,
• ПЭ100 – не растрескивается, для напорных систем, используется для прокладки городской канализации, трубопроводов для технических жидкостей,

Трубы ПНД, PE 100

Например, маркировка труб ПНД для холодного водоснабжения будет начинаться с ПЭ63 или с ПЭ80, содержать пометку питьевой воды и диаметр 32 мм.

Сферы применения

Пометка цветной линией – обозначает сферу применения и усредненные характеристики:

• голубая полоса – для водоснабжения,
• желтая полоса – для транспортировки газа.

Газовые трубы с желтой полосой

Допускаются иные значения.

Расшифровка кода на трубном изделии

Примерная маркировка трубы ПНД для водопровода показана на фото. На нем наглядно видно, какая информация наносится на трубное изделие. Порядок маркирования для данного вида продукции регулируется ГОСТ. Шифр обычно содержит характеристики, для какой технической или питьевой воды предназначена данная продукция

Также обратите внимание на диаметр, для контуров со слабым напором берут обычно 32 мм

Маркировка и характеристики трубы ПНД содержит следующую последовательность данных (см. фото):

Маркировка трубы ПНД для водопровода

• наименование производителя,
• тип материала,
• для какого носителя предназначена (в данном случае для газа, что дополнительно видно по желтой полосе),
• SDR – соотношение диаметра и стенок,
• диаметр,
• толщина стенок,
• рабочее давление,
• стандарт – для России ГОСТ 18599-2001,
• назначение (техническая или питьевая вода, для водопровода),
• дата производства.

Характеристика прочности: расшифровка и особенности

SDR обозначает аббревиатуру Standard Dimension Ratio. Она обозначает давление, которое оказывается на стенки. Этот параметр не рассчитывается, а является типовым. Значение берется из государственного стандарта, в соответствии с которым производится трубная продукция.

Чем ниже этот показатель, тем на больший напор рассчитано изделие. Толщину стенки можно не замерять, а рассчитать, оттолкнувшись, например, от типового диаметра 32 мм.

Гарантийный срок службы

ПНД трубы широко применяются для прокладки инженерных сетей в связи с длительным сроком эксплуатации. Гарантийный срок составляет 50 лет, в данном случае он обозначает минимально возможное время использования. В среднем такие трубопроводы могут эксплуатироваться в течение 300 лет.

Данный вид трубных изделий может использоваться в системах горячего и холодного водоснабжения, а также высокотемпературного отопления за счет способности к температурному расширению. Срок эксплуатации и устойчивость к агрессивным средам, в том числе незамерзающему теплоносителю, во многих случаях определяют окончательный выбор потребителей.

Характеристики и маркировка ПНД труб Сферу применения труб поможет определить расшифровка маркировки ПНД, которую можно найти на каждой заводской тубе.

Монтаж

Для того чтобы увеличить эффективность монтажных работ полиэтиленовых труб, стоит изучить варианты соединения двух изделий друг с другом.

Выделяются следующие методы:

• сварка;
• компрессионные фитинги;
• электромуфтовая сварка;
• фланцевое соединение.

Первый метод используется на практике чаще всего, поскольку имеет высокую степень надежности и образует герметичный и прочный шов между элементами конструкции водопровода. Технология сварки заключается в следующем: торцы изделий подвергают термообработке при использовании сварочного аппарата, после чего скрепляются друг с другом – благодаря этому образуется соединение. Такой способ в особенности актуален при обустройстве подземного трубопровода.

Фитинги являются вторым по популярности способом фиксации изделий между собой. Сегодня в продаже имеются различные компрессионные детали – тройники, муфты, переходные и угловые фитинги. Подобное многообразие дает возможность выполнять переход на резьбу. За чет использования таких элементов можно проложить систему водопровода любой конфигурации. Однако соединение коммуникаций, которые будут располагаться под землей, такими крепежными деталями выполнять не рекомендуется, поскольку фитинги нуждаются в регулярной профилактике.

Электромуфтовая сварка выполняется при использовании специальной разновидности фитингов – муфт. Они имеют в своем составе нагревательные элементы и клеммы. Последние нужны для соединения с нагревательным оборудованием.

Процесс соединения изделий происходит следующим образом: фитинги с обоих концов вставляются в трубы, после чего подключается нагревательное устройство, за счет которого спиральный элемент плавит муфту и основание трубы. В итоге на этом месте образуется прочный неразъемный шов.

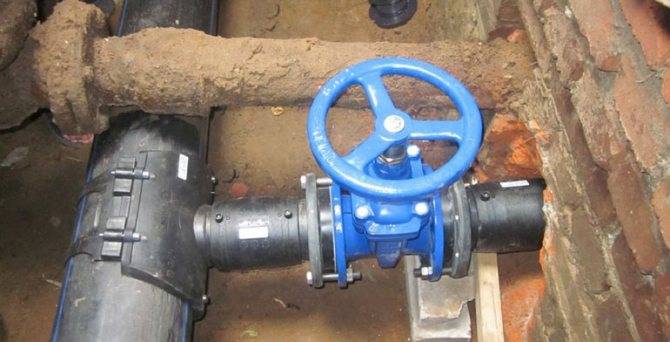

Фланцевое крепление применяется при переходе на резьбу. Такой вариант соединения не получил широкого распространения, однако при монтаже водопровода из ПНД-труб для холодного водоснабжения фланцы весьма популярны.

В пользу простого монтажа ПНД-труб говорит и широкий ассортимент соединительных элементов, которые используются в комплекте с трубами. Они дают возможность прокладывать системы любой конфигурации, а также позволяют соединить элементы друг с другом оперативно и максимально надежно. Специалисты выделяют ряд рекомендаций общего характера, которые помогут выполнить монтаж труб из полиэтилена низкого давления без риска допустить ошибку.

Следует выделить несколько основных правил.

Все монтажные работы следует начинать с создания подробной схемы расположения будущей системы водоснабжения. Составленные чертежи помогут провести максимально четкие подсчеты количества труб и соединительных элементов, которые понадобятся для магистрали.

В процессе самостоятельной транспортировки приобретенной продукции необходимо принять меры предосторожности, чтобы избежать ситуаций, в которых продукция может повредиться об острые предметы или рабочий режущий инструмент. Если планируется закладка ПНД-труб в почву, нужно предварительно провести подготовительные мероприятия, связанные с обустройством в траншее подушки из песка, слой которой не должен составлять менее 10 см

Как альтернатива песку, в качестве сырья для подушки под трубы можно использовать гравий

Этот дополнительный слой нужен для того, чтобы обезопасить изделия от риска повреждения стенок об острые края различных предметов, которые могут оказаться в грунте. Перед укладкой труб защитный слой нужно тщательно утрамбовать. Изделия, по которым будет происходить транспортировка холодной воды, должны быть уложены таким образом, чтобы места стыков элементов водопровода были слегка утоплены в насыпную подушку.

Во втором случае работы выполняются для помощи фланцевых либо же раструбных фитингов, которые имеют в своем составе эластичный уплотнитель. Этот вариант приемлем для коммуникаций, в которых движение жидкой среды внутри происходит без участия давления (для труб с диаметром до 35 мм). Для соединения труб разъемным методом нет необходимости в использовании специализированного оборудования либо инструмента.

При соблюдении простых правил трубопровод, выполненный из полиэтиленовых труб низкого давления, сможет обеспечить подачу в жилое строение либо на участок холодной воды в минимальные сроки.

Характеристики ПНД-труб, определяющие их выбор

Для выбора таких изделий наиболее важным показателем являются их размеры, т. е. диаметр и толщина стенок (а также показатель соотношения между ними, обозначаемый как SDR). Чем меньше это соотношение, тем больше вес трубы.

Кроме того, нужно знать марку полиэтилена, из которого произведено изделие. Существует 3 марки, обозначаемые как ПЭ-63, ПЭ-80 и ПЭ-100. Из них наиболее универсальной считается ПЭ-80, поскольку рассчитана на высокое внутреннее давление, при этом отличается небольшой стоимостью.

Но у труб, изготовленных из ПЭ-100, выше показатель максимального предела прочности и устойчивость к механическим воздействиям. Изделия из ПЭ-80 применяются стандартно для устройства водопровода при сечении до 9 см.

Российские трубы Бир Пекс

Компания «Бир Пекс» – это российский производитель, который освоил технологию изготовления пекс трубы для отопления. Собственные производственные линии позволяют своевременно реагировать на изменения рынка. Материал – PE-Xb. Особенность продукции – увеличенная толщина стенки.

Модели:

• Премиум. Соответствуют 6 классу эксплуатационных характеристик. Для открытого монтажа можно использовать Премиум УФ-стоп.
• Стандарт. Хороший вариант для организации автономного отопления. Пятый класс эксплуатационных характеристик. Максимальная температура воды в системе – +95°С.

Компания предлагает оригинальные компрессионные и напрессовочные фитинги Eagle.

Характеристики и маркировка ПНД труб

Трубные изделия из полиэтилена низкого давления применяются преимущественно для монтажа водопровода холодного водоснабжения, газовых сетей и канализации но их сфера применения гораздо шире. При использовании таких изделий на всей линии трубопровода вода дойдет до вашего крана в идеально чистом состоянии. Они идеально подходят для внутренней и ливневой канализации.

Полиэтиленовые трубопроводы – сферы применения

Ключевое отличие ПНД труб состоит в экологичности, биологической нейтральности, устойчивости к отложениям на стенках и большинству химических веществ, включая кислоты и щелочи. Особенности производства (как и в других видах трубной продукции) отражены в шифре маркировки, расшифровка которой поможет в выборе нужного вида из представленного ассортимента.

Виды полиэтилена для трубных изделий

Полиэтиленовые трубные изделия могут производиться из разных материалов, которые влияют на их эксплуатационные показатели, кроме того, делятся на напорные и безнапорные. Безнапорные обладают меньшей прочностью и используются в самотечных системах, а также в квартирном или домовом водопроводе.

В продаже можно встретить продукцию из следующих видов ПЭ (см. фото):

• ПЭ63 – относительно надежный материал, подверженный растрескиванию, применяется в безнапорных и слабонапорных системах, для приусадебного и холодного водоснабжения, подачи воды для полива или водоемы, а также для вентиляции,
• ПЭ80 – имеет устойчивость к растрескиванию, предназначен для напорных систем,
• ПЭ100 – не растрескивается, для напорных систем, используется для прокладки городской канализации, трубопроводов для технических жидкостей,

Трубы ПНД, PE 100

Например, маркировка труб ПНД для холодного водоснабжения будет начинаться с ПЭ63 или с ПЭ80, содержать пометку питьевой воды и диаметр 32 мм.

Сферы применения

Пометка цветной линией – обозначает сферу применения и усредненные характеристики:

• голубая полоса – для водоснабжения,
• желтая полоса – для транспортировки газа.

Газовые трубы с желтой полосой

Допускаются иные значения.

Расшифровка кода на трубном изделии

Примерная маркировка трубы ПНД для водопровода показана на фото. На нем наглядно видно, какая информация наносится на трубное изделие. Порядок маркирования для данного вида продукции регулируется ГОСТ. Шифр обычно содержит характеристики, для какой технической или питьевой воды предназначена данная продукция

Также обратите внимание на диаметр, для контуров со слабым напором берут обычно 32 мм

Маркировка и характеристики трубы ПНД содержит следующую последовательность данных (см. фото):

Маркировка трубы ПНД для водопровода

• наименование производителя,
• тип материала,
• для какого носителя предназначена (в данном случае для газа, что дополнительно видно по желтой полосе),
• SDR – соотношение диаметра и стенок,
• диаметр,
• толщина стенок,
• рабочее давление,
• стандарт – для России ГОСТ 18599-2001,
• назначение (техническая или питьевая вода, для водопровода),
• дата производства.

Характеристика прочности: расшифровка и особенности

SDR обозначает аббревиатуру Standard Dimension Ratio. Она обозначает давление, которое оказывается на стенки. Этот параметр не рассчитывается, а является типовым. Значение берется из государственного стандарта, в соответствии с которым производится трубная продукция.

Чем ниже этот показатель, тем на больший напор рассчитано изделие. Толщину стенки можно не замерять, а рассчитать, оттолкнувшись, например, от типового диаметра 32 мм.

Гарантийный срок службы

ПНД трубы широко применяются для прокладки инженерных сетей в связи с длительным сроком эксплуатации. Гарантийный срок составляет 50 лет, в данном случае он обозначает минимально возможное время использования. В среднем такие трубопроводы могут эксплуатироваться в течение 300 лет.

Данный вид трубных изделий может использоваться в системах горячего и холодного водоснабжения, а также высокотемпературного отопления за счет способности к температурному расширению. Срок эксплуатации и устойчивость к агрессивным средам, в том числе незамерзающему теплоносителю, во многих случаях определяют окончательный выбор потребителей.

Характеристики и маркировка ПНД труб Сферу применения труб поможет определить расшифровка маркировки ПНД, которую можно найти на каждой заводской тубе.

Как правильно соединять трубы ПНД

Одно из главных достоинств ПНД-труб – возможность самостоятельного монтажа, а огромное разнообразие фитинговых элементов (соединительных муфт, переходников, угольников, заглушек и пр. фитингов) позволяет собрать водопроводную магистраль любой конфигурации.

Специфика же материала предоставляет пользователю право выбора наиболее удобного способа сборки трубопровода из практикующихся четырёх:

• Стыковая сварка.
• Электромуфтовая сварка.
• Посредством компрессионных фитингов.
• Фланцевое соединение.

Первые два способа относятся к разряду неразъёмных и обеспечивающих наибольшую прочность и герметичность. Два последних дают возможность разобрать соединение при необходимости и собрать заново.

Неразъемные способы соединения

Электромуфтовая (электродиффузионная) сварка выполняется посредством полимерных терморезистивных фитингов (электромуфт), с внутренней стороны которых вмонтирована специальная нагревательная спираль. Вставленные в фитинг трубы соединяются за счёт расплава слоя полимера на стенках стыкуемых деталей. Режим сварки задаётся датчиками и штрих-кодом, нанесённым на муфту, а считывается и контролируется электросварочным аппаратом, подключаемым к фитингу через установленные на нём клеммы.

Монтаж ПНД-трубопровода электромуфтовой сваркой актуален при:

• Укладке трубопровода в толще грунта (особенно в сейсмически активных областях).
• Соединении труб сечением свыше 2 см и толщиной стенки от 3 мм.

Стыковая сварка предполагает применение специализированного сварочного оборудования (паяльника), которым расплавляются срезы ПНД-труб. Затем эти торцы соединяются между собой. Данный метод потребует тщательной подготовки и выработки навыка «склеивания»

Торцы стыкуемых отрезков необходимо обрезать идеально ровно (под углом в 90°C), а при совмещении расплавленных торцов важно контролировать степень нажима и избегать прокручивания деталей

Применение разъемных соединений при монтаже ПНД-трубопровода

Компрессионный тип соединения является, пожалуй, самым популярным в сфере частного строительства, но рекомендован он исключительно для систем холодного водоснабжения. Компрессионные фитинги, ключевым элементом которых являются обжимные гайки, не только обеспечивают надёжную стыковку, но и позволяют выполнить переход на резьбовое соединение, столь необходимое при подключении к металлической магистрали.

Фланцевая технология сборки ПНД-трубопровода редко применяются в частном строительстве. Но в случаях, когда требуется выполнить безрезьбовой переход на другой вид труб, данный способ соединения считается незаменимым. По сути, к стыкуемым отрезкам одним из вышеозначенных способов сначала должен быть приварен фланец (торцевой элемент в форме круглой или прямоугольной пластины с отверстиями под болты), затем посредством этих фланцев трубы стягиваются. Для герметичности между фланцами размещается резиновая прокладка.

Некоторые иные технические характеристики

Итак, кроме всего вышесказанного, полиэтиленовые материалы обладают такими параметрами с их значениями:

• Из чего изготовлены – полиэтиленовые;
• Для чего используются – напорные и безнапорные трубопроводы, для создания водоснабжения (не горячего) скважинного типа, для полива участка дачи, для безнапорных канализаций, для создания газовых магистралей, для защиты проводки и так далее;
• Окраска – синие и черные с синей полоской используются для водоснабжения (не горячего), черные с желтыми полосками используются для подводки газа.
• Срок службы равен примерно пятидесяти годам. Надо сказать, что пластиковые материалы при правильной эксплуатации способны служить и большее количество времени;
• Гибкость довольно высокая, что позволяет осуществлять монтаж систем водоснабжения даже самой причудливой формы;
• Рабочие температуры – не ниже -20 и не выше 40. Это считаются нормальные условия. Вот почему для горячей горячего водоснабжения такие изделия не годятся. Боятся такие трубы даже и не очень горячей воды, поэтому о создании на их основе систем отопления и речи быть не может. Максимум на что можно рассчитывать, так это на монтаж летнего душа для дачи или же внешней системы полива участка дачи;

Газовая труба ПНД

• Максимальные температуры. Несмотря на то, что нормальным диапазоном температур считается от -20 до 40, полиэтиленовые изделия способны выдерживать и более низкие и более высокие показатели. Максимальным значением отрицательной температуры, при которой еще не нарушается внутренняя структура, является -70 градусов. Максимальным же значением положительной температуры принято считать 80 градусов. В некоторых системах отопления температура горячей воды превышает 90 градусов, что еще раз доказывает, что полиэтиленовые материалы нельзя использовать с этой целью;
• Диаметр. Диаметр может быть самым разнообразным. Промышленность выпускает трубы, диаметр которых лежит в диапазоне от 1 см до 120 см. При этом могут выпускаться специальные элементы, диаметр которых иногда достигает и 1,5 метров, иногда и больше;
• Внутренняя поверхность полностью гладкая, что позволяет использовать насос меньшей мощности для полива, или для подачи воды. Кроме того, такая поверхность не скапливает грязь и разные отложения со временем, поэтому внутренний диаметр остается постоянным на протяжении всего срока использования;
• Монтаж осуществляется сразу несколькими способами. Первым является сварка встык, при этом фитинги не используются. Второй подразумевает сварку, где используются фитинги, а точнее муфты. Третий способ также подразумевает, что используются фитинги – компрессионные муфты. Кроме того, часто такие трубы применяют с целью устройства скважин для дачи. В таком случае в абсолютном большинстве монтаж будет осуществляться через резьбовое соединение;
• Что касается размеров, то выпускают отрезки по 12 метров, или же бухты с протяженностью в 100 или 200 метров;
• Давление — от 6 до 16 атмосферных единиц.

Водопроводная ПНД труба

Труба водопроводная ПНД по ГОСТу.

Трубная продукция отвечает ГОСТу 18599-2001. Изделия имеют гладкую поверхность без пузырей, трещин, посторонних включений. При соблюдении допустимых тепловых условий (до 40 градусов) трубная продукция прослужит не менее 50 лет. Кратковременное повышение температуры до 60-65 градусов не влияет на механические характеристики.

При замерзании воды диаметр изделия увеличивается на 5-7%, а после оттаивания возвращается в исходное состояние. При продолжительном воздействии низкой температуры материал не разрушается. Длительное повышение тепловых показателей выше 40 градусов приводит к потере кольцевой жесткости и прочности. Несмотря на ограничения ПНД трубы имеют ряд преимуществ:

• Низкий вес;
• Низкая теплопроводность;
• Прочность на разрыв;
• Не требуют обслуживания на протяжении всего срока эксплуатации;
• Пластичность;
• Коррозийная стойкость.

Пропускная способность водопровода с течением времени не ухудшается. В отличие от металлических труб не происходит коррозионного зарастания. Внутренние стенки ПНД труб со временем становятся более гладкими. Полимерному материалу при нагрузке характерно свойство ползучести. В течение 10 лет без ущерба работоспособности сечение увеличивается на 1,5 % и примерно на 3% за весь период эксплуатации трубопровода.

ПЭ труба для воды производится из марок полиэтилена, соответствующего санитарным нормам. Вне зависимости от среды материал химически инертен. Наш завод полностью соблюдает ГОСТ на водопроводные ПНД трубы. При необходимости вы можете запросить сертификаты.

Связь с другими характеристиками размера

Изделия, которые выполнены из твердых полимерных материалов, могут изготавливаться самых разных размеров — от самых небольших до значительных. Что касается их величины, она может варьироваться в диапазоне от 10 до 1600 мм

. Одновременно могут изменяться и их размеры.

Длина изделия

Трубная продукция, которая имеет диаметр до 160 мм, обычно поставляется производителями в катушках или в бухтах. Их длина может варьироваться от 100 до 500 метров. Однако иногда они просто нарезаются на определенные отрезки. Изделия с большой толщиной стенок, начиная с диаметра 160 мм, выпускают в виде отрезков определенной длины. Обычно она варьируется от 3 до 12 м.

У маленьких и больших изделий толщина стенок может различаться:

• у изделий с наружным диаметром 10 мм толщина стенки не более 2 мм;
• для продукции диаметром 90 мм такая толщина не применяется. Самая малая составляет 2,2 мм;
• с увеличением диаметра возрастает и толщина стенок.

Диаметр

Хотелось бы обратить внимание на то, что наиболее важным показателем является отношение диаметра изделия к толщине. Ориентируясь на него, можно определить прочность конкретного трубопровода. Эту характеристику маркировки фиксируют индексом SDR

Эту характеристику маркировки фиксируют индексом SDR.

В случае с ПНД изделиями диаметр будет следующим:

• если изделие имеет одинаковые диаметры, то наличие у полиэтиленовой трубы меньшего показателя SDR указывает на большую толщину стенок;
• для трубных изделий одинаковой толщины меньшая величина этого показателя будет у труб с самым большим диаметром. Например, у трубных изделий, имеющих толщину 2 мм, а диаметр 10 мм, рабочее давление будет доходить до 25 атмосфер. То есть они будут более прочными, чем трубные изделия с аналогичной толщиной стенок и диаметром 50 мм. У таких конструкций рабочее давление будет доходить максимум до 6 атмосфер.

Формулы расчета веса ПНД и ПВД труб

Сколько весит пнд труба? На этот вопрос легко ответить просмотрев ниже приведенные формулы расчета веса ПНД и ПВД труб. Для рассчета веса трубы, вы должны узнать у завода производителя некоторые технические характеристики:

• W — толщина стенки трубы
• p — плотность материала ПНД или ПВД

Пошаговый способ расчета веса трубы:

1. Вычислим длину окружности ПНД или ПВД трубы: L = π*D
2. Вычислим площадь наружной поверхности: S=L*l
3. Вычислим объём материала потраченного на производство трубы: V=S*W
4. Вычислим вес трубы P=p*V

P.S. Дополнительное пояснение

1. Плотность ПНД трубы = 940-960 кг./м3
2. Плотность ПВД трубы = 910-930 кг./м3
3. L (м.) — длина окружности
4. π -3,14
5. D (м.) — Диаметр трубы
6. S (м2) — Площадь поверхности трубы
7. l(м.) — длина трубы
8. V (м3) — объём «материала потраченного на трубу»…
9. W(мм) — толщина стенки трубы
10. p (кг./м3) — плотность материала
11. P (кг.) — вес материала

Пример расчета на ПНД трубе d32: толщина стенки 3мм.

1. L =3,14 * 0,032 м.=0,10048 м.
2. S = 0,10048м.*1м.=0,10048 м 2
3. V= 0,10048 м2*0,003м.=0,00030144
4. P = 0,00030144*950кг.=0,286кг. вес одного метра

Трубы ПНД часто применяют при монтаже систем отопления и водоснабжения

При выборе большое внимание уделяют линейным размерам изделий. От этих показателей во многом зависит прочность и проходимость трубопровода

Важно не только правильно подобрать трубы для монтажа коммуникационной системы, но и качественно выполнить монтаж

Существуют различные способы соединения этих труб

Важно не только правильно подобрать трубы для монтажа коммуникационной системы, но и качественно выполнить монтаж. Существуют различные способы соединения этих труб. Выбирая подходящий вариант, можно облегчить задачу устройства трубопровода и обеспечить надежность его эксплуатации

Выбирая подходящий вариант, можно облегчить задачу устройства трубопровода и обеспечить надежность его эксплуатации.

Трубы ПНД для газопровода

Полиэтилен низкого давления применяют не только для изготовления элементов газопровода. Его используют и для устройства других коммуникаций – водопровода, канализации, защитных технических трубопроводов. Виды труб отличаются составом, характеристиками, маркировкой.

Остановимся на изделиях для транспортировки газа, производство которых подчиняется требованиям ГОСТ Р 50838-2009 (устаревшая редакция – ГОСТ Р 50838-95).

Виды и типоразмеры

Полимерные напорные трубы для газа могут состоять только из полиэтилена или усилены дополнительными слоями.

Таким образом, выделяют три типа:

• полиэтиленовые, в том числе обозначенные желтыми полосами;
• полиэтиленовые с расположенными внутри или снаружи соэкструзионными слоями;
• полиэтиленовые с термопластовой защитной оболочкой, которую необходимо снимать перед монтажом.

Все виды трубного материала предназначены для транспортировки различных газов, соответствующих нормам ГОСТ 5542 и применяемых в качестве сырья или топлива для промышленных и бытовых нужд. Приняты ограничения для использования трубопроводов: max раб. давление – 1,2 МПа, max раб. температура -/+40°С.

Трубы реализуют упаковками различного вида: изделия с диаметром от 200 мм и выше – только прямыми отрезками, более тонкие – катушками или бухтами

Промышленная продукция поставляется отрезками 5-24 м, кратными 0,25 м, но чаще средней длины, удобной для перевозки спецтехникой – например, 13 м. Намотка тонкой трубы в бухте предполагает различную длину, но чаще можно встретить мотки по 200, 500, 700 м. Возможно производство изделий и другой длины, но только по согласованию с заказчиками.

В зависимости от толщины стенок и раб. давления трубы делят на два вида:

• ПЭ-80. Толщина стенки – 2-3 мм, раб. давление – 3-6 Мпа; подходят для газопроводов и водопроводов;
• ПЭ-100. Толщина стенки – 3,5 мм, раб. давление – 8-12 Мпа; это усовершенствованная версия ПЭ 80, отличается термостойкостью и повышенной плотностью.

ПЭ (варианты – ПЕ, PE) в названии – это полиэтилен, цифры 80 и 100 – марки полиэтилена.

С точки зрения экономической целесообразности марку ПЭ 100 используют при монтаже газопровода высокого давления или в особых случаях – например, для реконструкции старой изношенной магистрали или строительства экспериментальных веток с давление от 0,6 Мпа и выше.

Технические характеристики и маркировка

К полиэтиленовым трубам, изготовленным в заводских условиях, предъявляют требования, перечисленные в ГОСТ Р 50838-2009. Среди них рекомендации к внешнему виду и техническим свойствам.

Внешне трубы должны иметь гладкую поверхность, без пузырей, раковин и трещин. Посторонние включения, видимые невооруженным глазом, также исключены. Допускаются только незначительная волнистость и продольные полосы

С точки зрения цвета возможность вариативность:

• ПЭ 80 – желтые;
• ПЭ 100 – желтые, оранжевые, черные с желтыми/оранжевыми полосами, распределенными равномерно.

В документе прописаны нормы и таких характеристик, как стойкость при постоянном внутреннем давлении, удлинение при разрыве, стойкость к распространению трещин, термостабильность, свариваемость.

Производители наносят маркировку различными способами: термотиснением, цветной печатью, термотиснением с окрашиванием. Интервал между знаками – не более 1 м

Маркировка не должна влиять на качество материала, то есть провоцировать трещины, вздутия и пр.

Буквы и цифры должны легко читаться, быть разборчивыми и понятными. К обязательным относятся:

• товарный знак или наименование изготовителя;
• условное обозначение трубы;
• дата изготовления;
• номинальный диаметр/толщина стенки;
• назначение;
• ГОСТ.

Остальные данные – название страны, номер партии и др. – наносят по желанию.

Для примера разберем один из образцов:

ООО «Сфера» ПЭ 80 SDR 11 — 150х10,5 ГАЗ ГОСТ Р 50838-2009

1. ООО «Сфера» — производитель
2. ПЭ-80 – вид полиэтиленовой трубы
3. SDR 11 – стандартное размерное соотношение
4. 150 – диаметр
5. 10,5 – толщина стенки
6. ГАЗ – назначение
7. ГОСТ Р 50838-2009 – нормативный документ

По маркировке легко определить, подходят ли трубы для бытового или промышленного применения, соответствуют ли по назначению и диаметру.
