Требования к изделиям
Изделия могут использоваться как для холодной воды, так и горячей. Но необходимо, чтобы они соответствовали требованиям, изложенным в ГОСТ 18599-2001.
От них требуется абсолютная гладкость внутренней, наружной и торцевой поверхностей, на которых не должно быть посторонних включений, трещин, раковин, прочих дефектов. Максимальное значение давления для таких труб должно составлять от 16 до 20 атм.
Диаметры труб ПНД, соответствующих этим требованиям, находятся в диапазоне 1,6-160 см. Такие изделия поставляют либо в виде прямых отрезков (их длина составляет 12 м), либо в бухтах по 100 или 200 м.
ПНД трубы для системы канализации
Как выбрать ПНД трубы для системы канализации и правила их монтажа
Трубы, для производства которых использовался полиэтилен, являются современным и весьма удобным в эксплуатации материалом. Полиэтилен устойчив к воздействию различных неблагоприятных факторов, химически инертен и достаточно прочен, поэтому его широко применяют для изготовления труб различного назначения. Прекрасно подходят трубы ПНД для канализации, причем методика соединения таких труб настолько проста, что монтаж трубопровода может осуществить и неспециалист.
Трубы канализационные из полимеров широко применяют для сооружения трубопроводов бытового назначения. Однако рядовому потребителю бывает сложно разобраться, какие именно трубы стоит выбрать для решения тех или иных задач.
Канализационная ПНД труба – это один из лучших вариантов для сооружения бытовых трубопроводов водоотведения. Трубы из этого материала имеют множество неоспоримых достоинств, выделяющих их из других пластиковых труб. Их технические характеристики позволяют создавать надежные и долговечные коммуникации.
Материал и технология изготовления труб
Полиэтилен – это полимер, получаемый из этилена, который в обычных условиях находится в газообразном состоянии. Для протекания реакции полимеризации применяют катализаторы, к тому же, процесс протекает в условия повышенной температуры и давления.
В зависимости от показателей давления, применяемых при реакции полимеризации, удается получать материал с разными свойствами:
- Если реакция протекает при высокой температуре и под значительным давлением, то полученный полиэтилен имеет низкую плотность.
- Материал, производимый при относительно невысокой температуре (120-150 градусов) и с низким давлением (0,1-20 мПа), отличается высокой плотностью. Такой полимер обозначается аббревиатурой ПНД (полиэтилен низкого давления). Его плотность составляет 0,941 г/см³, материал имеет кристаллическую структуру, то есть изделия из него получаются жесткими.
Именно ПНД широко применяют для изготовления труб канализационных, а также труб для водопроводов, так как продукция из этого полимера получается более прочной.
Процесс изготовления труб
В процессе полимеризации из газообразного вещества получаются гранулы полиэтилена. А как потом это сырье превращается в трубы? Как правило, на производстве применяют метод экструзии, когда расплавленный полимер, «выдавливается» через отверстия формы в виде кольца. Для сохранения формы трубы процесс осуществляется в вакуумной камере.
Сформированные трубы снабжаются резиновыми уплотнителями
(если это предусмотрено технологией), упаковывают и отправляются к потребителю. При производствегофрированных труб применяется более сложная технология, поскольку такие трубы являются двухслойными.
Стандарты изготовления труб
Канализационные безнапорные ПНД трубы производится согласно требованиям ГОСТ 22689.2-89. Гофрированные трубы из ПНД производятся по техническим условиям, согласованным с заказчиком. Согласно ГОСТУ, трубы ПНД размеры имеют следующие:
- Диаметр изделий 40, 50, 90, 110 мм
- Их длина может составлять 2, 3, 5,5, 6 или 8 метров.
Регламентирует ГОСТ длину и диаметр раструбов трубы
, а также размеры фасонных частей – крестовин, отводов, тройников и пр.
На каждую трубу обязательно наносится маркировка, в которой указываются основные характеристики трубы. К примеру, маркировка «ТК 110 – 6000 – ПНД ГОСТ 22689.2-89», означает, что перед нами труба канализационная, изготовленная из полиэтилена низкого давления, ее диаметр составляет 110 мм, а длина – 6 метров.
Плюсы и минусы ПНД труб
Преимуществ данные виды труб имеют немало. Свойства ПНД трубы для канализации:
- Длительный срок эксплуатации. Согласно расчетам, пластиковая труба может прослужить до 300 лет, хотя на практике, конечно, эти расчеты пока не подтверждены.
- Устойчивость к коррозионным процессам и действию агрессивных сред.
- Сохранение линейных и радиальных размеров на протяжении всего срока службы.
- Низкий коэффициент теплопроводности.
- Высокая степень эластичности.
- Возможность эксплуатации при температурах ниже нуля. Полиэтилен становится хрупким только при минус 70 градусах.
- Низкая масса труб.
- Способность противостоять гидравлическим ударам.
- Экологическая безопасность.
- Простота монтажа.
Технология производства труб ПНД

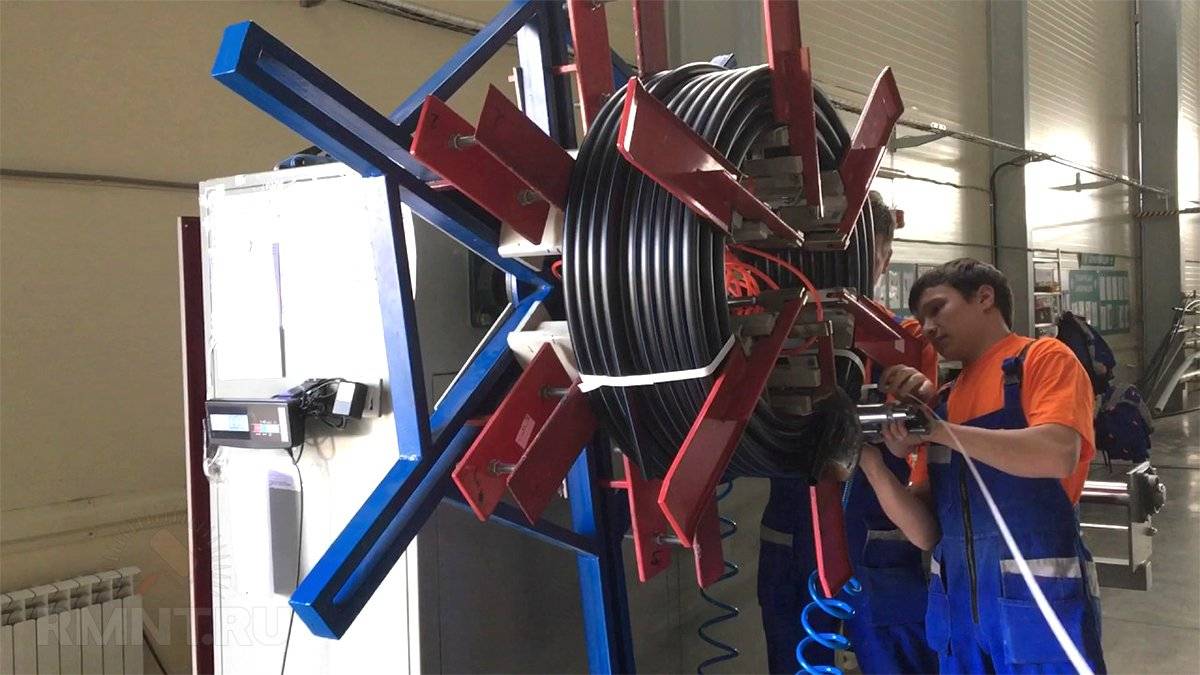

Линия по производству полиэтиленовых труб размещается на относительно небольшой территории — около 100 м2.
Гранулы ПНД определённой марки засыпаются в бункер экструдера, подвергаются нагреву до температуры расплава и пластифицируются. Расплавленный полиэтилен поступает к прямоточной головке экструдера, проходя на её входе через фильтрующие сетки и решётку, на которой установлен дорн (коническая насадка обтекаемой формы). Расплавленный полиэтилен пропорционально обволакивает дорн и следует к матрице будущей трубы, где принимает форму трубы заданного диаметра. В корпус дорна встроено сопло для подачи сжатого воздуха, охлаждающего стенки полиэтиленовой трубы на выходе из матрицы.
Отверждённая труба вытягивается из экструдера при помощи особого устройства, диаметр захвата которого соответствует диаметру трубы. Вытяжное устройство проводит трубу через охлаждающую установку, где её полотно обдаётся потоками воды из форсунок.
Контроль за толщиной стенок и отсутствием искажений геометрической формы трубы ведёт бесконтактное измерительное устройство. Следом за ним расположено устройство маркировки, наносящее на корпус трубы ПНД соответствующую маркировку путём тиснения или печати.
Если производится труба, диаметр которой превышает 125 мм, то после маркировки её нарезают отрезками необходимой длины, используя подвижную гильотинную или дисковую пилу, следующую вдоль полотна трубы со скоростью её вытягивания из экструдера. Трубы меньшего диаметра собираются тянуще-наматывающим устройством в бухты.
Помимо конструкционных характеристик головки экструдера, на качественные характеристики полиэтиленовой трубы влияют температура расплава, скорость его течения и вытяжки. В процессе течения молекулы расплавленного ПНД проходят ориентацию, влияющую на осевую усадку трубы после выхода из экструдера, а также на анизотропию (наличие шероховатостей на поверхности готовой трубы). Степень осевой усадки полиэтиленовой трубы зависит также от скорости её вытягивания — если она выше, чем скорость движения расплава на выходе, то осевая усадка и истончение стенок повышаются.
Интенсивность подачи сжатого воздуха (калибрование давлением) зависит от диаметра, толщины стенки трубы, от характеристик данной марки полимера и температуры его расплава в экструдере. Калибрование давлением воздуха регулируется при выходе первой партии трубы из экструдера путём экспериментальной настройки. Если давление воздуха будет недостаточным, то на стенках трубы образуется заметная рябь, если чрезмерным — возрастающее трение вызовет множественные микротрещины, что значительно понизит прочность стенок трубы.
Как провести монтаж водопровода своими руками
Алгоритм работ зависит от проекта водопровода. При наличии навыков и технических возможностей установка капитального трубопровода происходит «под ключ»: от рытья скважины до подключения труб к кранам в доме.
Инструменты для монтажа
Для установки трубопровода при условии готовой скважины требуются:
- лопата для рытья траншей;
- разводной и газовый ключ;
- аппарат для сварки труб («утюг»);
- резак или ножницы для труб;
- рулетка (сантиметр).
Для электромонтажных работ потребуются контрольно-измерительные приборы (тестеры, вольтметры), плоскогубцы, отвертки, кусачки и другие инструменты в зависимости от объема работ.
Алгоритм работ
Если скважину рыли другие специалисты, то план работ может быть следующим:
- Копка траншей для трубопровода и электрического кабеля согласно заранее разработанной схеме.
- Установка фильтра в скважину.
- Подключение насоса (наружного или погружного типа – в зависимости от дебета скважины) к реле давления, манометру и гидроаккумулятору, подсоединение к фильтру.
- Монтаж пластиковых труб с помощью паяльного инструмента.
- Подключение трубопровода к дому.
Монтаж ПНД-труб – самый ответственный этап работы. Сначала устанавливается точка водозабора от скважины к заборному трубопроводу. На протяженных участках системы, а также в местах поворота труб нужно предварительно соединить их с помощью сварочного аппарата. Подключение насоса к подающей трубе, установка обратных клапанов, вентилей, заглушек, сливных клапанов осуществляется по ходу монтажных работ от скважины к дому.
Перед закрытием траншей необходимо сделать тестовый запуск системы, чтобы убедиться в герметичности всех стыков труб и отводов. Если система работает исправно, напор воды в трубе хороший, то установку водопровода на даче можно считать законченной.
Технические требования к ПНД трубам
Для стандартизированных ПЭ труб недопустимо наличие визуальных изъянов ни на внешней, ни на внутренней поверхностях. Стенки должны быть гладкими, без инородных включений, пустот , вздутостей или трещин. ГОСТом 32415 допускается только незначительная волнистость и присутствие полос, идущих вдоль изделия.
Согласно этому стандарту, показатели стойкости труб ПНД к внутреннему давлению определяются путем испытаний, параметры которых приведены в нижеследующей таблице.
№ п/п | Время испытаний, мин., не менее | Температура, в ⁰C | Кольцевое (гидростатическое) напряжение для марки ПЭ, кПа | |
100 | 80 | |||
1 | 6 тыс. | 20 | 12 тыс. | 10 тыс. |
2 | 165*60 | 80 | 5400 | 4500 |
3 | 60 тыс. | 80 | 5 тыс. | 4 тыс. |
Таблица с параметрами первоначальных испытаний показателей стойкости труб по ГОСТу 32415
Если происходит пластическое разрушение, трубы ПЭ подвергают повторным испытаниям, условия которых приводятся далее.
ПЭ 100 | |
Гидростатическое напряжение, кПа | Время, ч |
5400 | 165 |
5300 | 256 |
5200 | 399 |
5100 | 629 |
5 тыс. | 1 тыс. |
— | — |
Таблица с параметрами повторных (в случае провала первых) испытаний показателей стойкости полиэтиленовых труб по ГОСТу 32415
Хочется отметить отдельные моменты касательно испытаний:
- После нагрева до температуры 108 -112⁰C трубы ПЭ для водоснабжения могут удлиниться: допустимая величина растяжения – 3%. Испытания для изделий с толщиной стенки до 8 мм длятся 58-62 мин, до 16 мм – 118-122 мин, свыше – 238-242 мин.
- Марка ПЭ 100 должна иметь относительное удлинение при разрыве не менее 350%.
- Показатель текучести в сравнении с исходным состоянием изменяется не более чем на 20%, термостойкость при t 20⁰С – от 20 минут.
Обратите внимание! Показатель веса труб ПНД обычно во внимание не берется: в любом случае такие изделия легче, чем металлические изделия. Однако при транспортировке больших партий труб или разработке конструкции с минимальными нагрузками этим показателем пренебрегать не стоит
Что представляют собой трубы ПНД?
Полиэтилен низкого давления – новейшая разработка, востребованная в инженерной сфере деятельности. Изготовленный из пластика, он является аналогом металлу, превосходит его по характеристикам.
Существуют два вида: напорные и безнапорные. Существенное их различие заключается в том, какой из них способен находиться под максимальным давлением. Благодаря хорошему уровню показателей при сравнении с остальными, он свое предназначение находит в водоснабжении, в отоплении и канализационных услугах. Кроме того, их можно встретить при проведении газификационных систем.
Безнапорные ПНД трубы служат для технических операций. В их структуре можно обнаружить разновидности полиэтилена – ПЭ63/80/100. Отличаются они тем, что количество молекул в кристаллической сетке меняется. А от этого зависит коэффициент: чем он выше, тем материал плотнее, но не эластичнее.
При его изготовлении воздушный прессинг опускают до 2 Мпа, а режим остается относительно низким в концерне и равен 120-150 градусов под Цельсия в рабочем ритме. Производство ведется в соответствии с нормами (ГОСТ 18599-2001) в Российской Федерации. Она считается самой экологически чистой, так как никаких токсичных выделений нет.
При покупке ПНД труб следует внимательно рассмотреть полосы, размещенные на боках изделия перед их прокладкой в земле. Они указывают на сферу использования: синяя-водоснабжение, желтая – газификация. А для технической направленности цветового сегмента не имеется.
Ряд величин варьируется в зависимости от того, где будут использованы. Для воды предусмотрено 16-120 миллиметров, для канализации – 40-200 тех же единиц измерения. А толщина может колебаться от 0,5 до 5,33 сантиметров. При маркировке обязательно указываются данные: производитель(завод) , тип материала, коэффициент, номинальный размер и толщина стенки, область применения, ГОСТ. Все эти цифры считаются показателями эффективности. Сбоку Вы сможете найти их. Если их там нет, то возникает повод задуматься о качестве.
Обсадка скважины пластиковыми трубами
Итак, скважина пробурена и обсажена стальной трубой до известняка, вода стоит в известняке и не поднимается в стальные трубы. Вы не можете опустить глубинный насос в голый известняк (потому, что застрянет), поэтому его предварительно обсаживают ПНД трубой и потом в эту трубу ставят насос. Раньше для обсадки известняка использовали металлические трубы, но они стоят дорого, сегодня конкуренция набрала угрожающие масштабы и в погоне за лучшей ценой все перешли на пластиковые трубы.
При обсадке известняка, пластиковую трубу принято выводить на несколько метров выше воды, чтобы не всплыла.
Распространен миф, что если вывести пластиковую трубу под верх, то это дает дополнительную защиту от грунтовых вод в случае сквозной коррозии стальной трубы. Вынуждены вас огорчить: это не сработает в большинстве случаев. Если проржавеет стальная труба, то вода попадет в межтрубье, оттуда в известняк, а потом к вам в дом. Если же сталь проржавеет очень сильно, то пластик сдавит глинами.
Но иногда реализуют такую конструкцию скважины, когда пластиковую трубу не опускают до дна, а делают своеобразный карман в известняке, где пластик затянет глинами. Это защитит скважину от верховодки даже в случае сквозной коррозии стали.
Часть буровых организаций предлагают поставить пакер в скважину, который выглядит как намотка на пластиковую трубу, он призван закрыть пространство между пластиком и сталью и обеспечить герметичность. Но пока спускают трубу с намоткой в скважину, эта намотка разболтается, порвется и толку от нее не будет. Но главное, что никто никогда не поймет, вышел пакер из строя или нет, вода ведь все равно будет чистая и прозрачная.
Встречаются более сложные варианты пакеров, но это дополнительные деньги, дополнительное время на их установку, а сейчас все компании идут по пути предельного сокращения затрат и никто не будет заниматься этим бесплатно.
А теперь самое популярное: многие буровые организации говорят, что установив пластиковую трубу, вы будете пить воду только из нее. Они просто бросают эту трубу в скважину, и она там болтается. В ней стоит вода, но также вода стоит и между пластиковой и стальной трубой. Об этом говорить не положено, вы ведь все равно это не узнаете. Так работает большинство буровиков без должного опыта.
Естественно, если проржавеет сталь, то верховодка будет у вас в кране.
Виды, сортамент, размеры и сечения
Конструктив труб ПНД:
- Гладкостенные для напорных систем и электрических сетей. Такие конструкции из ПНД выпускаются с наружным размером 10–2000 мм.
- Гладкостенные газовые выпускаются Ø до 630 мм.
- Гофрированные однослойные и гофрированные двухслойные выпускаются размером до 2400 мм.
- Раструбные элементы для безнапорных систем – с диаметрами от 32 до 315 для внутреннего монтажа, до 2400 мм – для наружного (гофра).
Изделия размером до 180 мм поставляются в бухтах и отрезках, больше 180 мм – в отрезках по 6 и 12 м. Гофру иногда по заказу выпускают длиной 9 м, раструбные элементы – от 0,5 до 6 м.
Толщина стенки и вес
Толщина стенок гладкостенных напорных ПНД труб – от 2 до 95,5 мм. Гофры (конструкций со структурированными стенками) – 19–170 мм.
Масса п.м. – это расчетное данное, его находят по таблицам в соответствующих ГОСТах. Вес зависит от толщины стенок.
Типоразмеры и маркировка
Окраска труб из ПНД в разные цвета помогает быстро определить назначение коммуникаций, яркий цвет помогает найти конструкции в земле и не повредить их при земляных работах. Трубы ПНД бывают следующих цветов:
- Для водопроводов питьевого назначения применяют ярко-голубой или черный цвет с голубой полосой.
- Желтые или черные с желтой полоской трубы используют для газопроводов.
- Чисто черный/черно-серый цвет используют для технических целей.
- Дрены окрашивают в зеленый цвет.
- Наружные канализационные трубопроводы окрашивают в оранжевый или рыжий цвет.
- Красный цвет применяют для окраски кожухов для прокладки электрических проводов.
Маркировка наносится на поверхность труб на расстоянии не более 1м между надписями. Текст маркировки труб из ПНД включает в себя следующие элементы:
- наименование стандарта, в соответствии с которым изготовлены трубы;
- международное обозначение марки ПНД (PE100, PE80);
- наружный диаметр и толщина стенки в мм;
- номинальное рабочее давление;
- дата изготовления;
- номер партии.
Марки полиэтилена
Полиэтилен в соответствии с ГОСТ 16338-85 выпускается десятков марок (композиций) с несколько разными характеристиками. Эта маркировка известна только узким специалистам. Гораздо чаще применяют маркировку по максимальному давлению – ПЭ-100, ПЭ-80, П-63, ПЭ-32. Чем выше прочность ПНД, тем выше плотность и вес 1 метра.
Коэффициент SDR полимерных труб
ГОСТ 18599-2001 предусматривает определенные стандартные отношения наружного диаметра труб к толщине стенки. Это отношение называется коэффициентом SDR (Standart Dimension Ratio). SDR – стандартная величина, принимается из табличных данных. От SDR зависит толщина стенки трубопровода и, соответственно, кольцевая жесткость и прочность труб.
Pn – номинальное давление трубы
Номинальное давление трубы – это номинальное рабочее давление Pn. Для систем в многоэтажных зданиях Pn не должно быть ниже 1,6 МПа (16 атм). Для частных домов высотой в два этажа номинальное давление обычно в пределах 0,3 МПа.
Характеристики и маркировка ПНД труб
Трубные изделия из полиэтилена низкого давления применяются преимущественно для монтажа водопровода холодного водоснабжения, газовых сетей и канализации но их сфера применения гораздо шире. При использовании таких изделий на всей линии трубопровода вода дойдет до вашего крана в идеально чистом состоянии. Они идеально подходят для внутренней и ливневой канализации.
Полиэтиленовые трубопроводы – сферы применения
Ключевое отличие ПНД труб состоит в экологичности, биологической нейтральности, устойчивости к отложениям на стенках и большинству химических веществ, включая кислоты и щелочи. Особенности производства (как и в других видах трубной продукции) отражены в шифре маркировки, расшифровка которой поможет в выборе нужного вида из представленного ассортимента.
Виды полиэтилена для трубных изделий
Полиэтиленовые трубные изделия могут производиться из разных материалов, которые влияют на их эксплуатационные показатели, кроме того, делятся на напорные и безнапорные. Безнапорные обладают меньшей прочностью и используются в самотечных системах, а также в квартирном или домовом водопроводе.
В продаже можно встретить продукцию из следующих видов ПЭ (см. фото):
- ПЭ63 – относительно надежный материал, подверженный растрескиванию, применяется в безнапорных и слабонапорных системах, для приусадебного и холодного водоснабжения, подачи воды для полива или водоемы, а также для вентиляции,
- ПЭ80 – имеет устойчивость к растрескиванию, предназначен для напорных систем,
- ПЭ100 – не растрескивается, для напорных систем, используется для прокладки городской канализации, трубопроводов для технических жидкостей,
Трубы ПНД, PE 100
Например, маркировка труб ПНД для холодного водоснабжения будет начинаться с ПЭ63 или с ПЭ80, содержать пометку питьевой воды и диаметр 32 мм.
Сферы применения

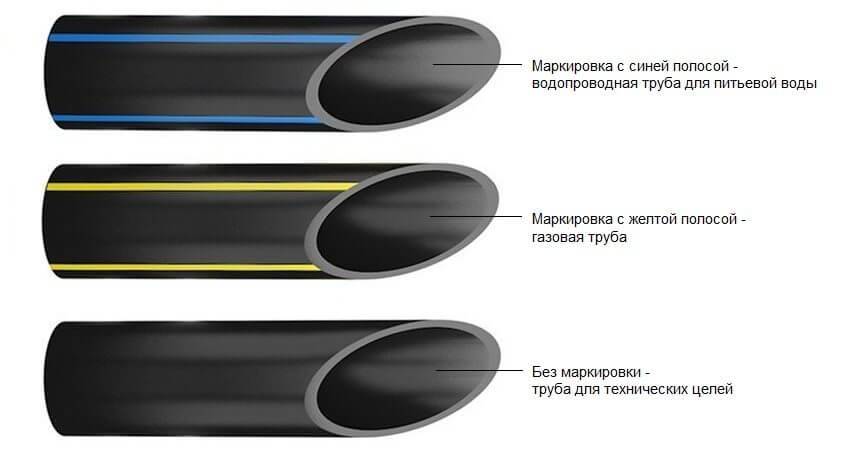

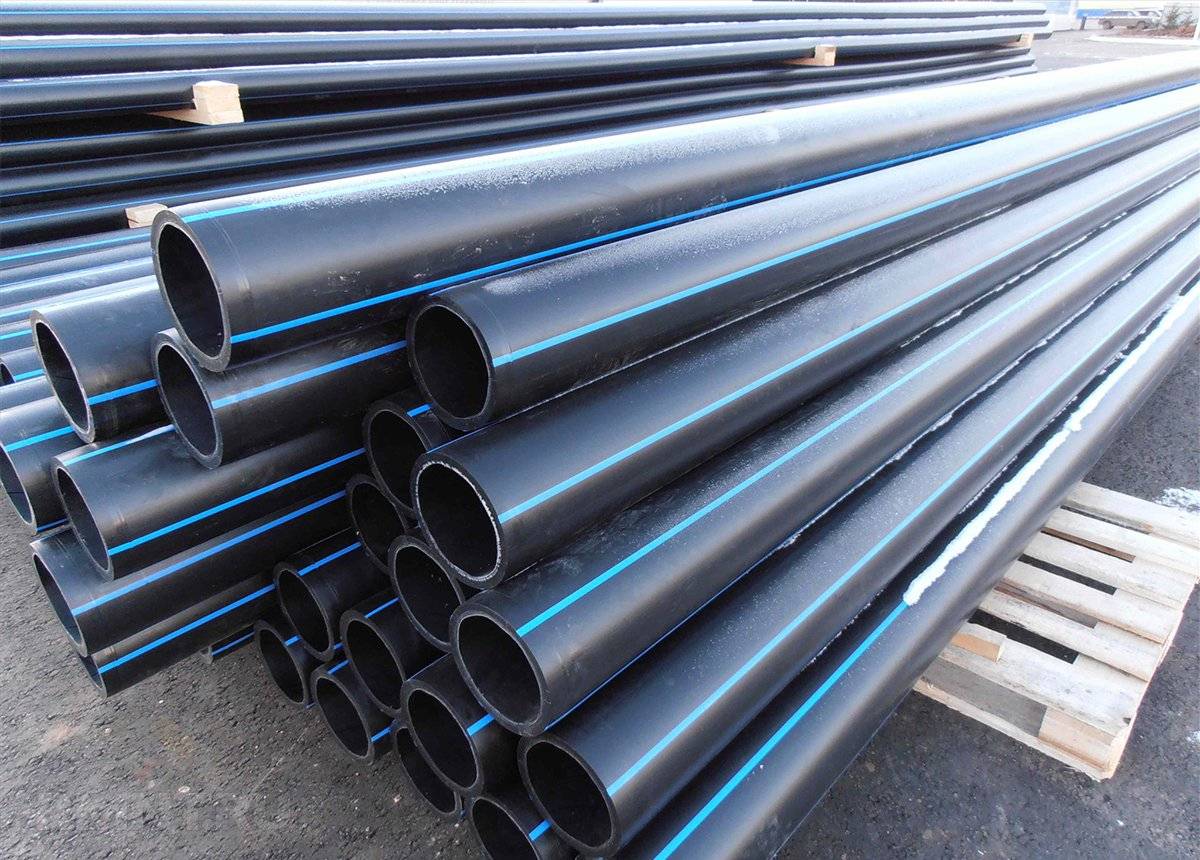

Пометка цветной линией – обозначает сферу применения и усредненные характеристики:
- голубая полоса – для водоснабжения,
- желтая полоса – для транспортировки газа.
Газовые трубы с желтой полосой
Допускаются иные значения.
Расшифровка кода на трубном изделии
Примерная маркировка трубы ПНД для водопровода показана на фото. На нем наглядно видно, какая информация наносится на трубное изделие. Порядок маркирования для данного вида продукции регулируется ГОСТ. Шифр обычно содержит характеристики, для какой технической или питьевой воды предназначена данная продукция
Также обратите внимание на диаметр, для контуров со слабым напором берут обычно 32 мм
Маркировка и характеристики трубы ПНД содержит следующую последовательность данных (см. фото):
Маркировка трубы ПНД для водопровода
- наименование производителя,
- тип материала,
- для какого носителя предназначена (в данном случае для газа, что дополнительно видно по желтой полосе),
- SDR – соотношение диаметра и стенок,
- диаметр,
- толщина стенок,
- рабочее давление,
- стандарт – для России ГОСТ 18599-2001,
- назначение (техническая или питьевая вода, для водопровода),
- дата производства.
Характеристика прочности: расшифровка и особенности
SDR обозначает аббревиатуру Standard Dimension Ratio. Она обозначает давление, которое оказывается на стенки. Этот параметр не рассчитывается, а является типовым. Значение берется из государственного стандарта, в соответствии с которым производится трубная продукция.
Чем ниже этот показатель, тем на больший напор рассчитано изделие. Толщину стенки можно не замерять, а рассчитать, оттолкнувшись, например, от типового диаметра 32 мм.
Гарантийный срок службы
ПНД трубы широко применяются для прокладки инженерных сетей в связи с длительным сроком эксплуатации. Гарантийный срок составляет 50 лет, в данном случае он обозначает минимально возможное время использования. В среднем такие трубопроводы могут эксплуатироваться в течение 300 лет.
Данный вид трубных изделий может использоваться в системах горячего и холодного водоснабжения, а также высокотемпературного отопления за счет способности к температурному расширению. Срок эксплуатации и устойчивость к агрессивным средам, в том числе незамерзающему теплоносителю, во многих случаях определяют окончательный выбор потребителей.
Характеристики и маркировка ПНД труб Сферу применения труб поможет определить расшифровка маркировки ПНД, которую можно найти на каждой заводской тубе.
Как соединяются обсадные трубы ПНД
Наиболее надежным соединением обсадных ПНД труб для скважины считается резьба. При монтажных работах могут применяться такие типы стыковки изделий:
- муфтовая;
- ниппельная;
- раструбно-резьбовая.
Сегодня все чаще используются раструбно-резьбовые трубы, соединять их быстро и удобно
Муфтовое соединение подразумевает использование трубы и муфты, причем последняя характеризуется наличием внутренней, а ПНД изделие – наружной резьбы. Второй вид стыковки не приводит к увеличению размеров колодца и предполагает навинчивание ниппеля на часть трубы с внутренней резьбой. При раструбно-резьбовом соединении обсадные элементы подбираются так, что каждый последующий отрезок является меньше предыдущего.
Также возможно применять сварочный и клеевой метод соединения.
Варианты соединения труб
Для монтажа труб ПНД нужно разобраться в том, какими способами может осуществляться их соединение. Существует несколько вариантов:
Сварка с помощью специального аппарата, при которой торцы полиэтиленовых изделий нагревают до нужной температуры, а затем соединяют
Важно, чтобы срезы были ровными. Сварочные соединения считаются оптимальным вариантом для устройства водопровода, прокладываемого в слое грунта.

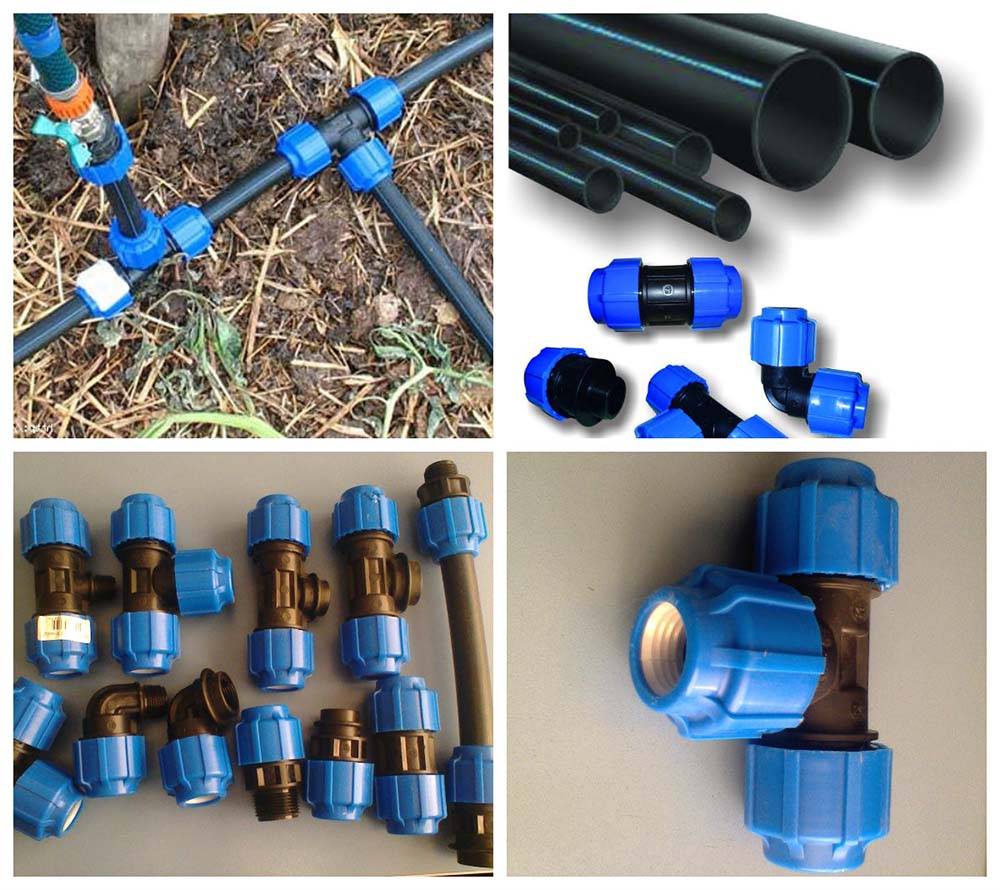

С использованием компрессионных фитингов
Существует много разновидностей таких элементов. Это тройники, соединительные муфты, фланцы и многое другое. С их помощью собирают системы достаточно сложной конфигурации. Но этот способ не подходит для водопровода, который будет прокладываться в земле, поскольку фитинги требуют регулярного обслуживания.
Электродиффузионная сварка, для которой используются терморезистивные фитинги. Особенностью является устойчивость к высоким температурам, а с конструктивной точки они отличаются наличием спирали нагрева и специальных датчиков. На их поверхности имеются клеммы для подключения сварочного агрегата. Подготовленные концы труб вставляют в эти фитинги, а затем включают сварку. Внутренняя спираль фитинга в процессе нагревается, материал этого горячего элемента придает тепло полиэтилену трубы, и он расплавляется. Такой способ подходит для прокладки трубопровода в земле.
Фланцевое соединение. Этот вид стыковки чаще всего используется, когда есть необходимость перехода на другой вид труб.
При этом технология проведения монтажных работ простая. И даже при отсутствии навыков монтировать трубы ПНД для водопроводной системы на даче можно собственными силами, не привлекая к этому специалистов, что позволит сэкономить.
Требования к изделиям
Изделия могут использоваться как для холодной воды, так и горячей. Но необходимо, чтобы они соответствовали требованиям, изложенным в ГОСТ 18599-2001.
От них требуется абсолютная гладкость внутренней, наружной и торцевой поверхностей, на которых не должно быть посторонних включений, трещин, раковин, прочих дефектов. Максимальное значение давления для таких труб должно составлять от 16 до 20 атм.
Диаметры труб ПНД, соответствующих этим требованиям, находятся в диапазоне 1,6-160 см. Такие изделия поставляют либо в виде прямых отрезков (их длина составляет 12 м), либо в бухтах по 100 или 200 м.
Какая скважина лучше из пластика или металла
В конце подведем итог, специально для тех, кому лень читать весь материал, мы сразу решим вопрос, какая обсадная труба лучше ПНД или стальная.
Пластик хорош и позволяет снизить цену на бурение, он отлично работает, но если защищен железной трубой. Стальная труба также хороша, но она устанавливается до известняка, а сам известняк нужно обсадить уже пластиком. В наших краях (на юге Московской области) нельзя оставить известняк без обсадки. Поэтому, идеальное сочетание это железо и пластик.
Если нет доверия ПНД, можно переплатить и сделать металл и металл.
Вас заинтересует:
Обсадные трубы для скважины в 2019 году
Оцинкованная труба для скважины
Труба стальная 133 и 159 мм
Обсадная труба для скважины
Обсадная труба с резьбой или на сварке
Технические характеристики ГОСТ 18599 2001
Вес
Расчётный вес 1 метра трубы ПЭ32 в кг
| Наружный диаметр (номинальный), мм | ||||
| SDR 6,0 | SDR 9,0 | SDR 13,60 | SDR 21,0 | |
| Толщина стенки Sст., мм | ||||
| 2,50 | 4,0 | 6,30 | 10,0 | |
| 160 | 8,13 | 5,61 | 3,77 | |
| 140 | 6,24 | 4,29 | 2,89 | |
| 125 | 6,90 | 4,96 | 3,42 | 2,29 |
| 110 | 5,34 | 3,84 | 2,66 | 1,78 |
| 90 | 3,58 | 2,59 | 1,80 | 1,19 |
| 75 | 2,48 | 1,79 | 1,25 | 0,831 |
| 63 | 1,75 | 1,27 | 0,885 | 0,582 |
| 50 | 1,10 | 0,798 | 0,552 | 0,376 |
| 40 | 0,713 | 0,511 | 0,358 | 0,249 |
| 32 | 0,459 | 0,329 | 0,233 | 0,197 |
| 25 | 0,280 | 0,201 | 0,151 | |
| 20 | 0,182 | 0,134 | ||
| 16 | 0,116 | 0,92 | ||
| 12 | 0,065 | |||
| 10 | 0,052 |
Расчётный вес 1 метра трубы ПЭ80, ПЭ63, ПЭ100 в кг
| Наружный диаметр (номинальный), мм | |||||||
| SDR6 | SDR7,4 | SDR13,6 | SDR17,6 | SDR21 | SDR 33,0 | SDR41 | |
| Толщина стенки Sст., мм | |||||||
| 2,50 | 3,20 | 6,30 | 8,30 | 10,0 | 16,0 | 20,0 | |
| 1600 | 239 | 193 | |||||
| 1400 | 280 | 183 | 148 | ||||
| 1200 | 242 | 206 | 134 | 108 | |||
| 1000 | 214 | 168 | 143 | 93,5 | 75,4 | ||
| 900 | 173 | 136 | 116 | 75,9 | 60,9 | ||
| 800 | 137 | 108 | 91,4 | 59,9 | 48,3 | ||
| 710 | 108 | 84,7 | 72,1 | 47,3 | 38,1 | ||
| 630 | 84,8 | 66,6 | 56,6 | 37,1 | 29,9 | ||
| 560 | 67,1 | 52,6 | 44,8 | 29,4 | 23,6 | ||
| 500 | 92,1 | 53,5 | 42,0 | 35,8 | 23,5 | 19 | |
| 450 | 46,6 | 43,3 | 34,0 | 29,0 | 19,0 | 15,2 | |
| 400 | 69,0 | 59,0 | 34,2 | 26,9 | 22,9 | 15,1 | 12,1 |
| 355 | 54,4 | 46,4 | 27,0 | 21,2 | 18,0 | 11,8 | 9,53 |
| 315 | 42,8 | 36,6 | 21,3 | 16,7 | 14,2 | 9,35 | 7,49 |
| 280 | 33,9 | 28,9 | 16,8 | 13,2 | 11,3 | 7,38 | 5,96 |
| 250 | 27,0 | 23,1 | 13,4 | 10,6 | 8,91 | 5,9 | 4,81 |
| 225 | 21,9 | 18,7 | 10,9 | 8,55 | 7,29 | 4,76 | 3,84 |
| 200 | 17,3 | 14,8 | 8,56 | 6,78 | 5,77 | 3,82 | 3,3 |
| 180 | 14,0 | 12,0 | 6,98 | 5,71 | 5,47 | 3,78 | 2,47 |
| 160 | 11,1 | 9,46 | 5,5 | 4,35 | 3,71 | 2,41 | 1,98 |
| 140 | 8,49 | 7,27 | 4,22 | 3,35 | 2,83 | 1,87 | 1,53 |
| 125 | 6,77 | 5,78 | 3,37 | 2,66 | 2,26 | 1,5 | 1,25 |
| 110 | 5,25 | 4,49 | 2,61 | 2,07 | 1,77 | 1,16 | 0,93 |
| 90 | 3,52 | 3,00 | 1,76 | 1,40 | 1,18 | 0,782 | 0,63 |
| 75 | 2,45 | 2,09 | 1,23 | 0,97 | 0,821 | 0,543 | 0,469 |
| 63 | 1,73 | 1,47 | 0,869 | 0,682 | 0,573 | 0,392 | |
| 50 | 1,47 | 0,935 | 0,545 | 0,436 | 0.369 | ||
| 40 | 0,701 | 0,60 | 0,353 | 0,281 | 0,244 | ||
| 32 | 0,453 | 0,385 | 0,229 | ||||
| 25 | 0,277 | 0,24 | 0,148 | ||||
| 20 | 0,180 | 0,162 | |||||
| 16 | 0,115 | 0,102 | |||||
| 12 | 0,064 | ||||||
| 10 | 0,051 |
Таблица размеров
| SDR 26 | SDR 21 | SDR 17 | SDR 13,6 | SDR 11 | ||||||
| ПЭ 80 | PN 5 | PN 6,3 | PN 8 | PN 10 | PN 12,5 | |||||
| ПЭ 100 | PN 6,3 | PN 8 | PN 10 | PN 12,5 | PN 16 | |||||
| Наружный диаметр, мм | Толщина стенки, мм | Масса 1 м, кг | Толщина стенки, мм | Масса 1 м, кг | Толщина стенки, мм | Масса 1 м, кг | Толщина стенки, мм | Масса 1 м, кг | Толщина стенки, мм | Масса 1 м, кг |
| 20 | 2,0 | 0,116 | ||||||||
| 25 | 2,0 | 0,148 | 2,3 | 0,169 | ||||||
| 32 | 2,0 | 0,193 | 2,4 | 0,229 | 3,0 | 0,277 | ||||
| 40 | 2,0 | 0,244 | 2,4 | 0,292 | 3,0 | 0,353 | 3,7 | 0,427 | ||
| 50 | 2,0 | 0,308 | 2,4 | 0,369 | 3,0 | 0,449 | 3,7 | 0,545 | 4,6 | 0,663 |
| 63 | 2,5 | 0,488 | 3,0 | 0,573 | 3,8 | 0,715 | 4,7 | 0,869 | 5,8 | 1,05 |
| 75 | 2,9 | 0,668 | 3,6 | 0,821 | 4,5 | 1,01 | 5,6 | 1,23 | 6,8 | 1,46 |
| 90 | 3,5 | 0,969 | 4,3 | 1,180 | 5,4 | 1,45 | 6,7 | 1,76 | 8,2 | 2,12 |
| 110 | 4,2 | 1,420 | 5,3 | 1,770 | 6,6 | 2,16 | 8,1 | 2,61 | 10,0 | 3,14 |
| 125 | 4,8 | 1,830 | 6,0 | 2,260 | 7,4 | 2,75 | 9,2 | 3,37 | 11,4 | 4,08 |
| 140 | 5,4 | 2,310 | 6,7 | 2,830 | 8,3 | 3,46 | 10,3 | 4,22 | 12,7 | 5,08 |
| 160 | 6,2 | 3,030 | 7,7 | 3,710 | 9,5 | 4,51 | 11,8 | 5,50 | 14,6 | 6,67 |
| 180 | 6,9 | 3,780 | 8,6 | 4,660 | 10,7 | 5,71 | 13,3 | 6,98 | 16,4 | 8,43 |
| 200 | 7,7 | 4,680 | 9,6 | 5,770 | 11,9 | 7,04 | 14,7 | 8,56 | 18,2 | 10,4 |
| 225 | 8,6 | 5,880 | 10,8 | 7,290 | 13,4 | 8,94 | 16,6 | 10,9 | 20,5 | 13,2 |
| 250 | 9,6 | 7,290 | 11,9 | 8,920 | 14,8 | 11,0 | 18,4 | 13,4 | 22,7 | 16,2 |
| 280 | 10,7 | 9,090 | 13,4 | 11,300 | 16,6 | 13,8 | 20,6 | 16,8 | 25,4 | 20,3 |
| 315 | 12,1 | 11,600 | 15,0 | 14,200 | 18,7 | 17,4 | 23,2 | 21,3 | 28,6 | 25,7 |
| 355 | 13,6 | 14,600 | 16,9 | 18,000 | 21,1 | 22,2 | 26,1 | 27,0 | 32,2 | 32,6 |
| 400 | 15,3 | 18,600 | 19,1 | 22,900 | 23,7 | 28,0 | 29,4 | 34,2 | 36,3 | 41,4 |
| 450 | 17,2 | 23,500 | 21,5 | 29,000 | 26,7 | 35,5 | 33,1 | 43,3 | 40,9 | 52,4 |
| 500 | 19,1 | 29,000 | 23,9 | 35,800 | 29,7 | 43,9 | 36,8 | 53,5 | 45,4 | 64,7 |
| 560 | 21,4 | 36,300 | 26,7 | 44,800 | 33,2 | 55,0 | 41,2 | 67,1 | 50,8 | 81,0 |
| 630 | 24,1 | 46,000 | 30,0 | 56,500 | 37,4 | 69,6 | 46,3 | 84,8 | 57,2 | 103,00 |
| 710 | 27,2 | 58,500 | 33,9 | 72,100 | 42,1 | 88,4 | 52,2 | 108,00 | 64,5 | 131,00 |
| 800 | 30,6 | 74,100 | 38,1 | 91,400 | 47,4 | 112,0 | 58,8 | 137,0 | 72,6 | 166,00 |
| 900 | 34,4 | 93,800 | 42,9 | 116,000 | 53,3 | 142,0 | 66,1 | 173,00 | ||
| 1000 | 38,2 | 116,000 | 47,7 | 143,000 | 59,3 | 175,0 | 73,5 | 214,00 | ||
| 1200 | 45,9 | 167,000 | 57,2 | 206,000 | 71,1 | 252,0 |
Файл с полным документом межгосударственного стандарта здесь >>>
ПНД трубы ∅ до 110 мм поставляются в бухтах и отрезками по 12 метров.
Трубы ∅ более 110 мм поставляются только отрезками по 12 метров.
Таблица диаметра бухт
| Диаметр ПНД трубы, мм | Длина бухты, м | Габаритные размеры, м |
| 32 | 100 | 1,2 |
| 40 | 100 | 1,4 |
| 50 | 100 | 1,5 |
| 63 | 100 | 2 |
| 75 | 100 | 2,2 |
| 75 | 50 | 1,9 |
| 90 | 100 | 2,7 |
| 90 | 50 | 2,5 |
| 110 | 100 | 3 |
| 110 | 50 | 2,8 |
Что обозначает коэффициент SDR
Если обратиться к сухой расшифровке, аббревиатура SDR происходит от английского Standard Dimension Ratio, что обозначает стандартный размерный коэффициент. Суть его сводится к соотношению диаметра к стенке трубы. Определяет это значение не только толщину полимерного слоя, но и способность изделия выдерживать внутренние и внешние нагрузки.
Для SDR характерны обратные пропорции: чем больше индекс, тем тоньше стенка. Поэтому изделия одной размерной группы, но с разным коэффициентом SDR имеют разное целевое применение. Например:
- SDR 13.6 – обладают высокой прочностью, поэтому подходят для капитальных систем водоснабжения.
- SDR 17 – трубы со средним показателем, которые применяются в малоэтажном строительстве.
- SDR 21 – не подходят для напорных систем и подземных коммуникаций.
Примечание: во всех трёх случаях, речь идёт о трубе ПЭ 80.
| SDR 41 | SDR 33 | SDR 26 | SDR 21 | SDR 17,6 | SDR 17 | SDR 13,6 | SDR 11 | SDR 9 | SDR 7,4 | SDR 6 |
| 4 атм. | 4 атм. | 5 атм. | 6 атм. | 7 атм. | 8 атм. | 10 атм. | 12 атм. | 16 атм. | 20 атм. | 25 атм. |
