Устройство трехкамерного септика

Разновидности септиков

По исполнению

Довольно часто септики монтируют самостоятельно, собирая из отдельных конструктивных элементов (например, из бетонных колец). Как правило, с одним отсеком, который одновременно выполняет функцию отстойника и фильтра. Такой вариант не обеспечивает должной степени очистки, поэтому подходит разве что для дачного участка, но только не для полноценного жилого строения. Монтаж же более сложной конструкции, тем более своими силами, требует не только умелых рук, но и определенной инженерной подготовки.

По подключению

• С потреблением эл/энергии.
• Энергонезависимые. Наиболее удобный вариант, особенно для загородных домов, не обеспеченных надежным альтернативным источником эл/питания.

По виду доочистки

• Почвенная.
• Биологическая.

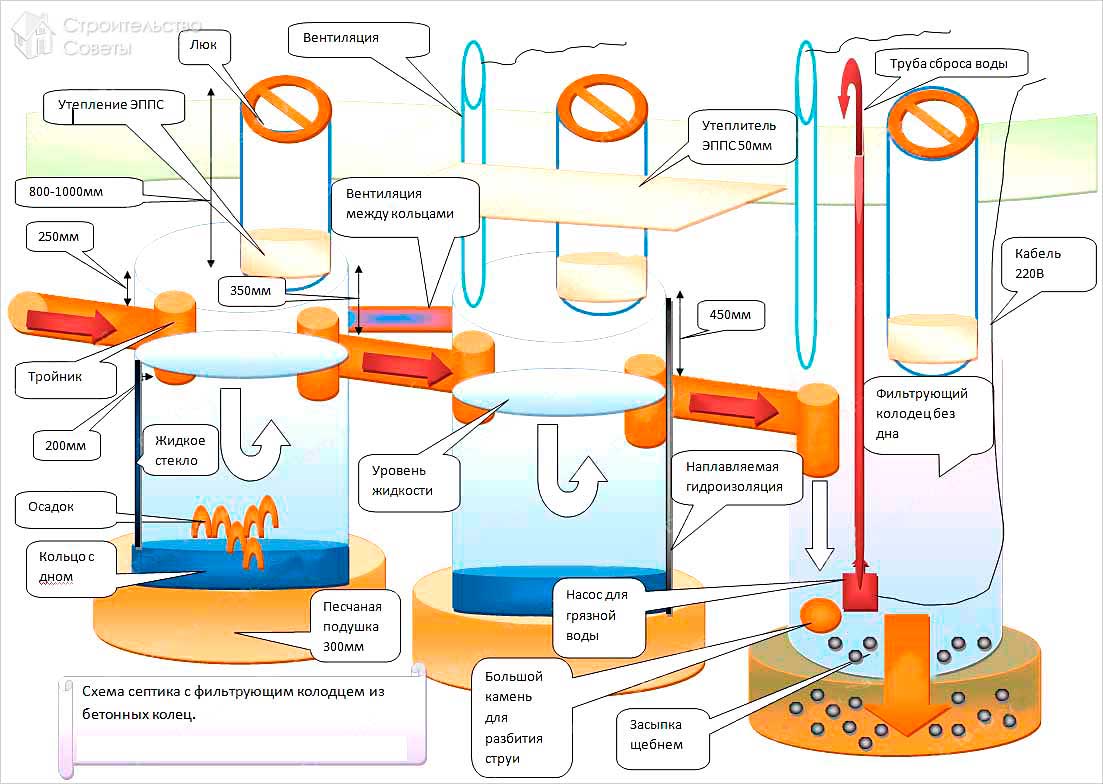

Конструктивные элементы септика

Отстойник – 1-ая камера. В него попадают стоки из трубы канализации. Его назначение – отделить твердые взвеси от жидкости (предварительная, грубая очистка). Тяжелые фракции постепенно оседают на дно (процесс протекает в течение нескольких дней), а жидкость постепенно перетекает в следующий отсек.

Фильтр – 2 и 3 камеры. В них производится доочистка сточных вод. Здесь процесс несколько иной – биологический. В нем участвуют бактерии, которые окончательно разлагают оставшиеся взвеси.

Дренажный колодец (камера). Исполнение этой части септика зависит от конкретной модели. Она служит для обеспечения отвода осветленной жидкости за пределы территории. Как вариант – для удаления из 2-х камерного септика жидкости устраивается (если позволяют размеры и планировка территории) фильтрующее поле. Если его оборудовать невозможно, ставится инфильтратор, из которого очищенная вода уходит в грунт.

Дополнительно – вентиляционная труба (для отвода образовавшихся газов) и люк, через который производится очистка внутренностей резервуара.

Типы и особенности септиков

Все виды систем, предназначенных для очистки стоков в частных домах и на дачах, подразделяются на 3 категории:

• Выгребные ямы, изготовленные из подручных материалов. Они плохо очищают стоки.
• Накопительные емкости и многокамерные септики, оснащенные фильтрационным полем.
• Станции биологической очистки. Такая автономная канализация обеспечивает высокую степень очистки стоков.

Выгребные ямы

Выгребные ямы часто обустраивают на даче, но они подходят и для утилизации канализационных вод в частных домах, где проживают не более 2 человек. Больший объем стоков переработать выгребная яма не может.

На дне обустраивают песчано-гравийную подложку, через которую будут отфильтровываться вредные соединения и крупные загрязнители. Часть очищенной воды будет уходить в почву.

Схема выгребной ямы из бетонных колец.

Выгребные ямы часто становятся причиной загрязнения почвы и появления неприятного запаха. Если яму планируется обстраивать на участке с высоким уровнем грунтовым вод, рекомендована герметизация дна. В этом случае потребуется периодическая очистка емкости ассенизаторской машиной.

Из бетонных колец часто сооружаются многокамерные выгребные ямы: в первом отсеке дно герметичное, а во втором имеет песчано-гравийный фильтр. Таким образом, большинство загрязнителей оседает в первой емкости, а затем отстоявшаяся вода попадает во вторую емкость.

Когда наполняется камера с герметичным дном, ил и отходы, скопившиеся в ней, удаляются ассенизаторской машиной.

Септики заводского изготовления

Заводские септики имеют разную форму, объем, конструкционные характеристики и способ очистки стоков. Более безопасной альтернативой выгребной яме являются однокамерные накопительные септики, которые изготавливаются из прочного пластика. В таких емкостях накапливаются стоки, а затем их откачивает ассенизаторская машина.

Очищенная таким способом жидкость поступает на фильтрационное поле. Тяжелые загрязнители по мере необходимости откачиваются из отстойников. Использование пластиковых емкостей снижает риск загрязнения почвы неочищенными водами.

Схема устройства станции биологической очистки.

Широкую популярность приобрели многокамерные септики, в которых очищение стоков происходит за счет активности аэробных бактерий. Такие устройства дают хороший результат, поэтому на фильтрационное поле отводится вода с низким содержанием примесей. Для активности микрофлоры в септик должен поступать кислород.

Лучшим вариантом автономной канализации считаются станции биологической очистки. Они отличаются небольшими размерами, но устраняют до 98% загрязнителей, поэтому допускается использование очищенной с их помощью воды для полива деревьев, ее слив в дренажные канавы и ближайшие водоемы. Такие системы не являются автономными и не могут работать без электричества.

Специальные насосы должны непрерывно подавать воздух в аэротанк, чтобы поддерживать жизнь микрофлоры, участвующей в очистке.

Принцип работы септика Коловеси.

В основу работы прибора положена многоступенчатость очистки сточных вод. Этапы переработки стоков следующие:

1. изначально по трубе канализации стоки попадают в первый отдел септика. Здесь происходит механическая обработка жидкости. Более тяжёлые фракции оседают на дно в виде осадка — ила, а более лёгкие поднимаются на поверхность. По середине остаётся полуочищенная вода, которая поступает во второй отдел септика.
2. во втором отделе устройства отстаивание стоков продолжается. Но так же здесь расположены колонии анаэробных микроорганизмов. Для осуществления их деятельности не требуется наличие кислорода. В результате их деятельности органические соединения разлагаются на осадок (ил) и углеводородные соединения. Колонии бактерий находятся на различных биофильтрах второго отдела (погружные, трубчатые, пластические). Один раз установленные при монтаже септика в дальнейшем биофильтры не требуют замены.
3. в третьем отделе переработка жидкости происходит под действием аэробных бактерий, для существования которых необходим кислород. Поступление кислорода обеспечивает погружной дренажный насос Dab Nova. Периодичность его работы обеспечивает таймер. В результате насос включается на 30 минут, через каждые 45 минут. После его включения вода попадает на рыхлую биологическую загрузку и насыщается кислородом. Затем большая часть стоков попадает снова в третий отдел, а малая часть проходит в первый отдел. Благодаря подобным процессам происходит очень активное насыщение сточных вод кислородом, а следовательно увеличивается производительность аэробных бактерий.
4. на конечном этапе очищенная вода поступает в четвёртый отдел. Отсюда она может выводиться из септика самотёком по отводной трубе. В том случае, если нельзя организовать самотёчный выход жидкости в систему, дополнительно устанавливается погружной насос.

Подготовительные работы

Перед тем как сделать герметичный септик, нужно выполнить ряд подготовительных работ. Начинать следует с рытья котлована. Выемку под резервуар и коммуникации можно копать лопатами или с помощью экскаватора. Первый вариант больше подходит для однокамерного небольшого септика, где использование техники не оправдано ценой подобных услуг.

Перед началом земляных работ необходимо определить и разметить колышками расположение канализационных труб для отвода стоков, а затем вырыть для них траншеи, учитывая небольшой уклон 2% для естественного перемещения жидких отходов по магистралям.

Котлован может иметь в плане круглую или прямоугольную форму. Цилиндрические выемки обычно изготавливают для каждой камеры герметичного септика, а между ними выкапывают траншеи. Для прямоугольного двух- или трехкамерного сооружения можно готовить общий котлован, так как отсеки такого септика создаются с помощью перегородок.

На последнем этапе подготовки необходимо изготовить дно септика. В качестве основных материалов для герметичной конструкции подойдет бетон, цементный раствор или кирпич. Перед заливкой раствора на дно котлована нужно насыпать 10-15-сантиметровый слой щебня и уплотнить его. Полученную поверхность следует покрыть армирующей стальной сеткой. Диаметр ее стержней принимается 8-12 мм. Слой цементного раствора, которым нужно покрыть арматуру, должен составлять 120-150 мм. После его высыхания дно котлована нужно покрыть гидроизоляцией — рубероидом, например.

Другой вариант дна такого септика — кирпичная конструкция. После установки армирующей сетки на щебеночную подушку дно котлована нужно залить слоем цементного раствора т. 50 мм. После этого поверх него следует уложить один-два слоя кирпича и выполнить выравнивающую цементную стяжку с добавлением в смесь жидкого стекла.

Основные принципы

Выгребные ямы, которые использовались ранее, сегодня постепенно уходят в прошлое. Современные технологии позволяют улучшить эффективность таких устройств, и сделать так, чтобы стоки не наносили вреда окружающей среде. При этом и откачивать накопившиеся нечистоты не было бы необходимости.

Главная особенность работы такого устройства в том, чтобы очистить стоки и утилизировать их в грунт. Для этого создается целый комплекс, который будет состоять из:

• нескольких емкостей (обычно две или три);
• трубы для соединения системы канализации с септиком и для подсоединения емкостей между собой;
• вентиляционных шахт для каждой емкости;
• герметичных крышек для емкостей.

Все стоки из системы канализации попадают в первую емкость, которая полностью герметична. В ней происходит отстаивания нечистот и их дальнейшая переработка колониями микроорганизмов. Последние заносятся в емкость искусственно (специальные биопрепараты), через систему канализации.

После наполнения первой емкости до определенного уровня, вода по трубам перетекает во вторую. Если система состоит из трех резервуаров, то второй будет также герметичным. Здесь на дно будут оседать неразложившиеся отходы, а очищенная вода перетекать в третью емкость.

Последний резервуар делается негерметичным. Через него, проходя сквозь подушку из гравия и песка, очищенные стоки попадают в грунт.

Выбор аэратора

Прежде чем купить аэратор для канализационной системы, необходимо знать, как правильно его выбирать. Специалисты рекомендуют перед приобретением ознакомиться с устройством внутренней канализации в частном доме, узнать ее слабые стороны и определиться с подходящим видом устройства.

Перед приобретением аэратора нужно учесть такие нюансы:

• вид трубопровода канализации в частном доме;
• номинальный уровень давления в стояке;
• габариты механизма клапана фановой трубы;
• способ монтажа;
• материал аэрационного клапана и уровень его прочности;
• вид аэратора (мембранный, антивакуумный и др.);
• возможность плавной регулировки прибора при возникновении поломки;
• механизм работы клапана;
• наличие в конструкции специализированного узла, предотвращающего проникновение микроорганизмов и бактерий из канализации в помещения.

Важнейшим критерием выбора является диаметр трубы. Одновременно нужно ориентироваться и на определенные задачи, которые должна выполнять установка воздушного клапана канализации. Фановый клапан для канализации очень важен для исправной работы водоотводной системы в доме.

Виды аэраторов

Специалисты объединяют аэраторы в группы по различным признакам.

По месту монтажа:

• на основной стояк;
• на слив сантехнических устройств (раковин, умывальников).

По принципу работы:

• автоматические. Это наиболее распространенные механизмы гравитационного вида. Они применяются в квартирах и загородных домах, потому что не обладают большой пропускной способностью;
• антивакуумные. Работают не только на впуск, но и на выпуск воздуха. Они могут обеспечить надежное функционирование сразу нескольких систем;
• комбинированные. Механизм сочетает в себе свойства обоих предыдущих видов.

По типу исполнения:

• мембранные. В роли вакуумного клапана аэратора выступает резиновая прокладка, которая под высоким давлением выгибается и пропускает необходимое количество воздуха;
• цилиндрические. Это самые качественные устройства, изготовленные из прочного металла и оборудованные резьбовой крышкой, которая служит обратным клапаном. Такие конструкции предназначены для канализации в частном доме или небольшой квартире;
• рычажные. Подобные приборы сделаны из качественного металла. Обратный клапан находится на специальном рычаге, который приподнимается под высоким давлением воздуха из системы канализации, а опускается под воздействием собственной массы.

Самыми распространенными устройствами считаются модели, которые рассчитаны на установку на трубопроводе диаметром 110 мм. Зачастую их монтируют около основного стояка, чтобы они моментально реагировали на любое изменение давления и сохраняли гидрозатворы сантехнических механизмов.

Диаметр клапана

Диаметр клапана аэратора бывает двух видов: 50 и 110 миллиметров. Эти цифры соответствуют диаметру трубопровода, куда предполагается устанавливать устройство.

Первый тип применяется на локально работающих ветках системы. Во многих случаях такие аэраторы монтируются в загородных домах или небольших квартирах при наклонном или горизонтальном расположении трубы.

Такой способ препятствует засорению трубопровода и защищает от негативного влияния слишком низких температур зимой.

Также этот прибор используется для вспомогательных стояков, так как благодаря клапану на кровлю можно вывести лишь один стояк.

Аэратор канализационный 50

Подобное устройство может справиться лишь с небольшим количеством стоков, поэтому монтируется непосредственно на слив от раковин или унитазов. Существуют определенные правила, чтобы установить вакуумный клапан для вентиляции канализации.

Подсоединить механизм можно только к трубопроводу с наименьшим диаметром. Аэратор на 50 мм подключается после самого последнего сливного отверстия и устанавливается в наивысшей точке стояка.

Аэратор канализационный 110

Такие аэрационные установки могут легко справиться с огромным количеством жидкости и присоединяются к основному стояку диаметром 110 мм, или клапан ставится на конец аэрационной трубы. Они выпускаются, как с внутренним, так и с удобным внешним монтажным креплением.

Главным их достоинством является то, что нет необходимости выводить трубопровод через крышу и плиты перекрытия. Также они имеют автоматическую регулировку давления, отличаются простым способом монтажа для труб канализации сечением 110 мм и довольно низкой ценой.

У вас установлен аэратор
Да 29.73%

Нет 70.27%
Проголосовало: 37

Мне нравится1Не нравится

Месторасположение септика и расчет объема

Для определения оптимального расположения септика на вашем участке необходимо учитывать не только уровень грунтовых вод, но и их направление.

Очень важно, чтобы водяная скважина и хозяйственные сооружения располагались выше о течению, чем фильтрующий грунт и отстойник. Согласно СНиП 2.1.5.980-00 расстояние до открытых водоемов с стоячей и проточной водой не должно быть менее 15 метров

Откачная труба (нижний ее конец) в первой камере должна располагаться на расстоянии 200-300 мм от дна камеры

Согласно СНиП 2.1.5.980-00 расстояние до открытых водоемов с стоячей и проточной водой не должно быть менее 15 метров. Откачная труба (нижний ее конец) в первой камере должна располагаться на расстоянии 200-300 мм от дна камеры.

Если на территории участка присутствуют песчаные, суглинистые и супесчатые грунты, имеющие наиболее выраженные фильтрующие свойства, располагать септик следует на расстоянии не менее 50-80 м от водозаборного колодца. Расстояние от соседского забора до установки должно быть 2 и более метров.

Для того, чтобы рассчитать необходимый объем септика следует учитывать частоту использования сантехники, количество жильцов, частоту пребывания в доме. Так согласно СНиП, в среднем на одного человека приходит 150-200 литров ежедневного вывода стоков.

Так же в зависимости от количество производимых объемов сточных вод выведены нормы в необходимом количестве камер в устройстве. Сделать примерный расчет можете в нашем калькуляторе. Там же ознакомитесь с нормами.

Для того, чтобы примерно рассчитать септик вы можете воспользоваться нашим калькулятором.

Разновидности септиков

Кирпич – это универсальный материал, который подходит для постройки различных видов септиков.

Система канализации может быть как открытого, так и закрытого типа. Открытый септик – это система канализации без откачки. Такой вид подходит для объектов с низкой загруженностью канализационной системы. Устанавливать его следует в грунте, который имеет хорошую пропускную способность. Из открытого септика сточные воды не откачиваются, а уходят в грунт.

Закрытой называют строение герметичной канализации. Такой септик подходит для грунта с низкой пропускной способностью. Герметичный септик требует особого ухода и соблюдения всех санитарных норм при его содержании.

Также септики подразделяются в зависимости от количества камер в постройке на:

• однокамерные;
• двухкамерные;
• трехкамерные.

В строительстве септика каждого вида есть свои сложности.

Однокамерный септик

Однокамерный септик также называется накопительным. Он занимает минимум территории и подходит для редкого использования. Однокамерный септик подойдет, если ежедневно используется не более 1м3 воды.

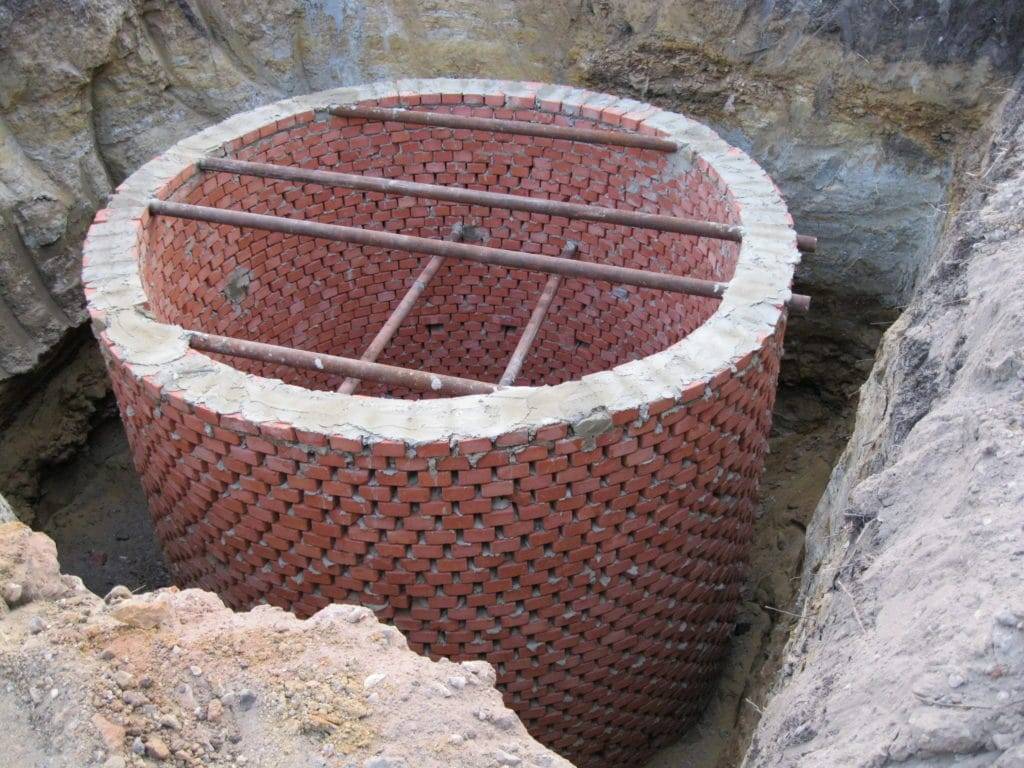

Однокамерный септик

Септик строится по типу колодца. Стены выкладываются кирпичом, на дно заливается цементный раствор. Такая конструкция подходит в том случае, если периодически из однокамерного септика будет осуществляться ассенизационная откачка нечистот. Для выгребной ямы открытого типа дно может быть выполнено в виде утрамбованного песка с гравием, так как такое покрытие является естественным фильтром перед уходом сточных вод в грунт.

Однокамерные септики желательно устанавливать вместе с дополнительной емкостью доочистки, где будут храниться осветленные воды.

Двухкамерный септик

Двухкамерный септик представляет собой канализационную систему с двумя отсеками. Объем стока двухкамерного септика – 10-12 м3. Сточные воды в такой системе канализации очищаются на 60%.

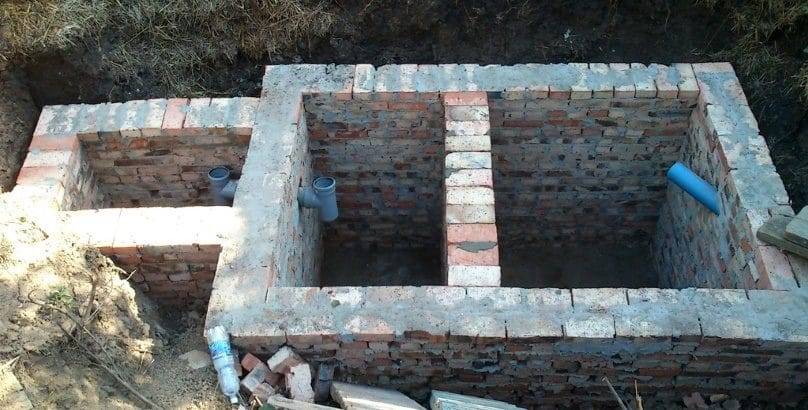

Двухкамерный септик из кирпича

Септик разделяется на два отделения при помощи перегородки из кирпича. В нее вмонтированы специальные трубы, которые создают сообщение между двумя отсеками. Первая камера септика предназначена для фильтрации сточных вод и составляет 75% от общей площади септика. Через трубу, которая располагается снизу в стене, происходит перемещение вод во второй отсек. Также есть верхняя труба в перегородке, которая не допускает переполнения первой камеры септика.

Двухкамерный септик дополнительно оборудуется ревизионным колодцем, из которого выкачиваются отходы.

Трехкамерный септик

Самой сложной конструкцией для постройки частной канализационной системы является трехкамерный септик. Его необходимо устанавливать в том случае, если объем использования воды каждый день достигает более чем 10 м3.

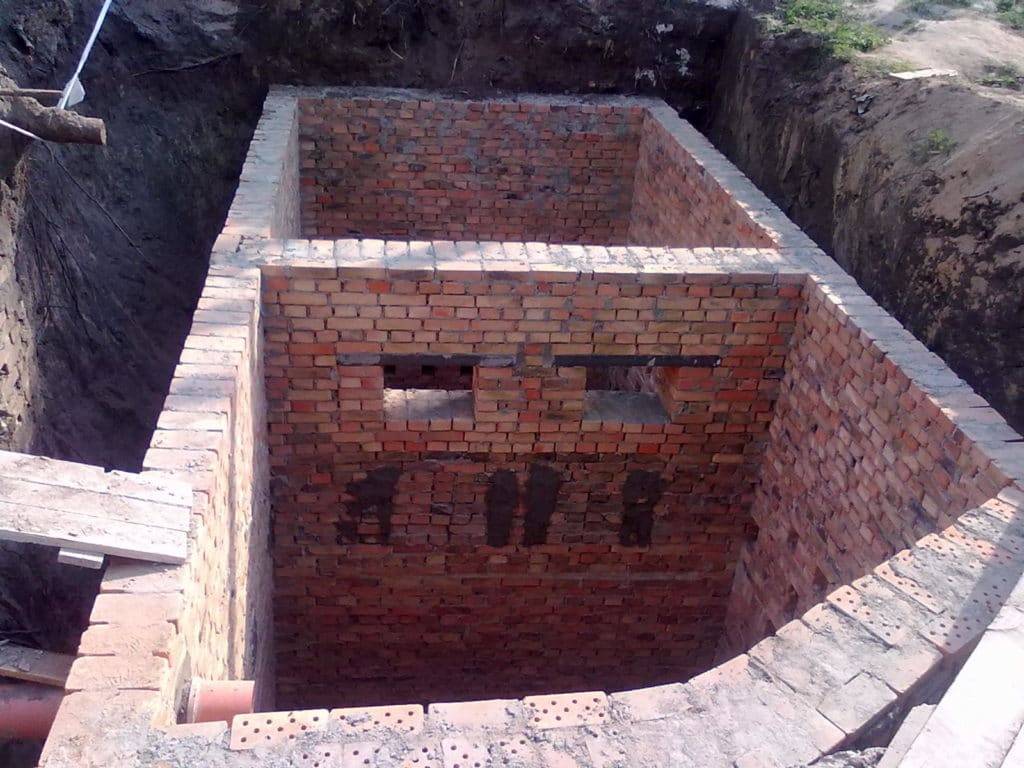

Трехкамерные септики из кирпича

Первый отсек трехкамерного септика является приемным. В него попадают все сточные воды. Камера должна занимать не менее чем половину площади от всего септика. Следующая камера выполняет роль фильтра и предназначена для анаэробной очистки. Второй отсек занимает 30 % от всей конструкции. Третий отсек является выходной емкостью для нечистот.

Очень важно соблюдать правильные пропорции при постройке камер, так как благодаря точным измерениям происходит качественная фильтрация отходов и очистка сточных вод

Строительство септика.

Строительство септика начинают с земляных работ.

Устройство днища септика. На дно котлована укладывают слой рубероида, загибы которого не дадут «цементному молочку» впитаться в грунт, а затем укладывают арматуру и заливают бетон.

Монтаж несъёмной опалубки для септика из асбоцементных плит. В опалубке закрепляют воздушную и переливную трубы, а также оставляют отверстия для подводящего и отводящего трубопроводов.

Опалубка перекрытия септика также выполнена из асбоцементных плит. В местах установки колец горловины в них заранее делают отверстия.

Ответственный этап работы — армирование перекрытия и установка колец горловин.

Спустя несколько дней после бетонирования перекрытия септик сверху гидроизолируют и засыпают грунтом. На кольца горловины устанавливают колодезные люки (колодец).

Нормы и правила

Руководством для проектирования, строительства и эксплуатации септиков является Свод правил 32.13330.2012 «Актуализированная редакция СНиП 2.04.03-85 „Канализация. Наружные сети и сооружения“».

При составлении схемы прокладки сети нужно изучить также:

• СНиП 2.04.01-85 Внутренние сети канализации и водопровода;
• СНиП 2.04.03-85 Санитарно-защитные зоны.

Их правила ориентированы в первую очередь на сохранение качеств грунта и водных источников у частного дома.

Располагают сливные модули:

1. От скважин и колодцев питьевой воды на расстоянии не менее 30 м (это минимально, и работает при условии, что водозабор находится выше по направлению тока подземных вод). Для участков с высокопроницаемыми песчаными грунтами – 50 м.
2. От водоемов (рек, озер, ручьев) – не менее 30 м.
3. От дорог – отступ не меньше 4 м.
4. От посадок – не менее 4 м.
5. От границы соседнего участка – не менее 2 м.

От септика придется отказаться в 2 случаях:

• если почвы на участке слишком малопроницаемые (например, глинистые) – отводимая жидкость просто не может через них отфильтроваться;
• при слишком высоком уровне грунтовых вод.

Стандартно емкость и фильтрационное поле располагают на нижних отметках участка, для облегчения самотока. Желательно уже на чертеже разместить схему так, чтобы труба, идущая в емкость, имела как можно меньше поворотов – именно они засоряются в первую очередь.

Выполнить все эти требования в реальной ситуации бывает невозможно. Поэтому приходится выполнять наиболее критичные и закладывать в конструкцию дополнительные объемы и прочность сверх расчетных.

Обслуживание и эксплуатация

Допускается попадание в стоки остатков еды, бумаги, моющих средств в маленьких объемах. Есть ряд параметров, которые необходимо соблюдать при эксплуатации канализации:

• Раз в году нужно выполнять очистку камеры от твердых фракций. Можно сократить частоту очищения нерастворимого осадка до откачек раз в 3–5 лет. Для этого в систему добавляют препарат с бактериями, которые разжижают его.
• Недопустимо попадание в стоки антибактериальных материалов: спирта, химикатов, медикаментов, антифриза и подобных щелочей или кислот.
• Нельзя позволять попадать в канализацию агрессивным бактериям, которые могут содержаться в гниющей пище, соленьях.
• В зимний период запрещено долго держать открытым смотровой люк.
• Недопустим перерыв в работе септика более двух недель. Если дом используется только периодически, то систему необходимо «консервировать». В бак заливают чистую воду на 50–70 % от общего объема, чтобы предотвратить гибель бактерий и выталкивание резервуара грунтом.
