Какое оборудование необходимо для обустройства скважины под воду в частном доме: необходимые комплектующие, особенности установки

Схема кессона для водоснабжения частного дома от скважины

Кессон монтируют при необходимости. При наличии отапливаемого помещения в частном доме данное оборудование монтировать необязательно. Это поможет немного сэкономить на обустройстве скважины.

Схема кессона включает корпус в форме цилиндра, крышку с замком и обогрев системы. Также в комплект входят объемные металлопластиковые ребра и герметичная стыковка вместе с обсадной трубой. Чтобы была возможность доступа к оборудованию, устанавливается лестница.Последовательность установки кессона:

Для начала вырывается котлован. Между стенками кессона и землей предусмотрено расстояние в 30 см. При этом само оборудование выступает над грунтом на 10 см.
Вокруг обсадной трубы делается бетонная стяжка толщиной 15 см для защиты от грунтовых вод.
Дно кессона оборудуется отверстием для обсадной трубы. Если планируется установка гидроаккумулятора, то потребуется сместить отверстие к стене.
Дальше емкость опускается так, чтобы в отверстие входила обсадная труба.
Затем обсадная труба подрезается и подводят выходные трубы. Все стыки нужно обработать герметиком.

Если емкость металлическая, то стыки завариваются. Дальше кессон засыпают землей. Сверху можно оборудовать бетонную стяжку.

Подбор и установка водоснабжающего оборудования

При устройстве индивидуального водоснабжения используются обязательно следующие технические средства:

Насос погружного типа или поверхностного размещения.
Автоматика, которая предохраняет насосный агрегат от перегрузок и управляет его работой.
Гидроаккумулятор в закрытом исполнении или открытого типа. Первая разновидность устройства – это бак с мембраной. Его использование позволяет обеспечить стабильное давление в инженерной сети.

Тип и способ размещения технических устройств влияет на характер обустройства водоисточника. Монтаж бака с открытой конструкцией проводится в самом высоком месте водопровода. Его устанавливают в чердачном помещении или под потолком последнего уровня дома. Современное оборудование скважины, к которому относится мембранный гидроаккумулятор, монтируется в любом удобном месте.

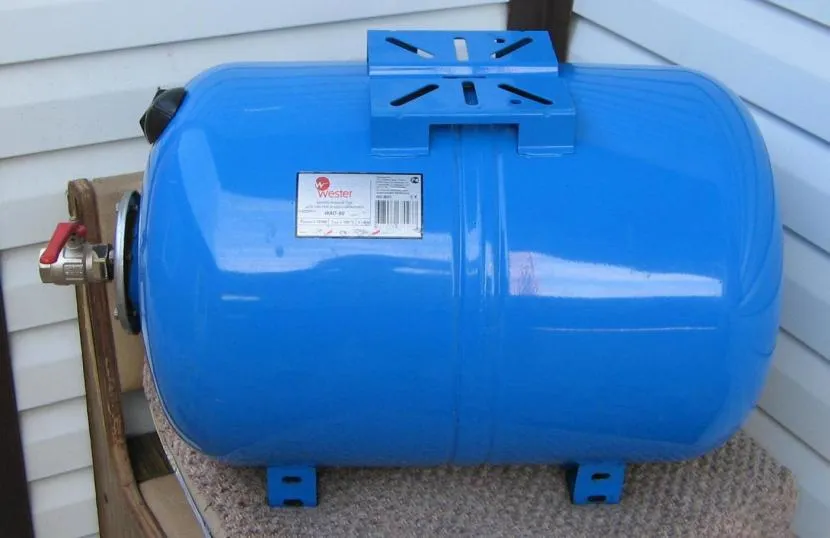

Гидроаккумулятор закрытого типа Источник 3agorod.ru

Насос поверхностного размещения для водоисточника небольшой глубины

Насосные агрегаты поверхностного размещения легче устанавливаются, проще обслуживаются и стоят дешевле по сравнению с погружными устройствами. Производители выпускают установки 3 в 1. В состав оборудования входит насос, автоматика и бак с мембраной объёмом от 20 до 60 л. Устройства, объединённые в одну установку – выгодный и рациональный вариант. Такое оборудование называется насосной станцией. Для её монтажа требуется меньше места, чем при установке отдельных устройств.

От поверхностного насоса отходят два шланга. Один из них – это всасывающая трубка. Она опускается в водоисточник. Применение насоса поверхностного размещения упрощает обслуживание устройства и обустройство скважины для воды в частном доме. Тем более к оборудованию подключается шланг маленького диаметра. Это позволяет оснащать поверхностными насосами абиссинские колодезные конструкции, куда не входят погружные устройства.

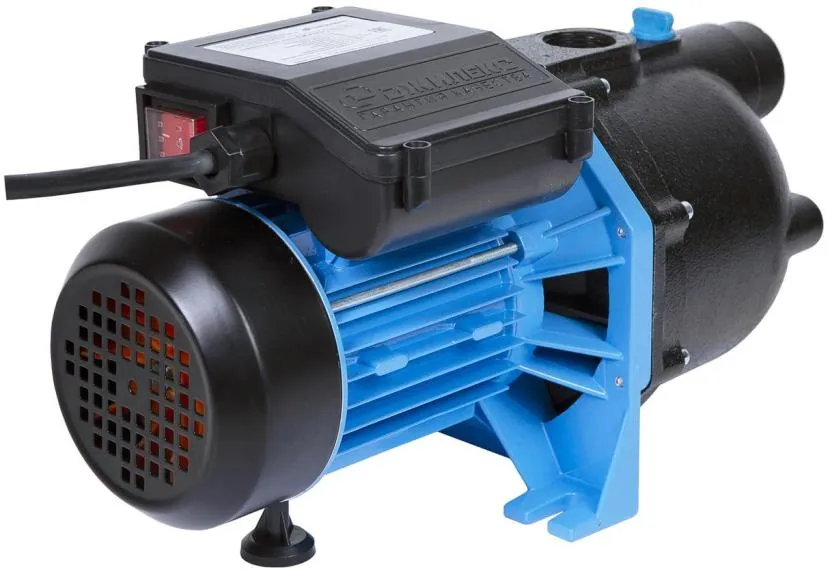

Поверхностный насосный агрегат Источник ozone.ru

У станции или отдельного насоса на поверхности один недостаток – оборудование не рассчитано на подъем водной среды из скважин с большой глубиной. Подавляющая часть выпускаемых моделей имеет предел 10 м. Поэтому водоснабжающие насосные станции и отдельные агрегаты поверхностного размещения обычно устанавливаются рядом с устьем подземного водоисточника. Для монтажа в жилой постройке необходимо более мощное оборудование, способное преодолеть сопротивление трубопровода от источника до строения.

Насос погружного типа для глубокого водоисточника

Если скважина имеет глубину более 10 м, тогда воду поднимают при использовании погружного насосного агрегата. При подборе такого вида оборудования учитывается его высота в обсаде. Правильно определить значение могут только специалисты. Если допустить ошибку, в постройке напор воды будет слабым или полностью отсутствовать.

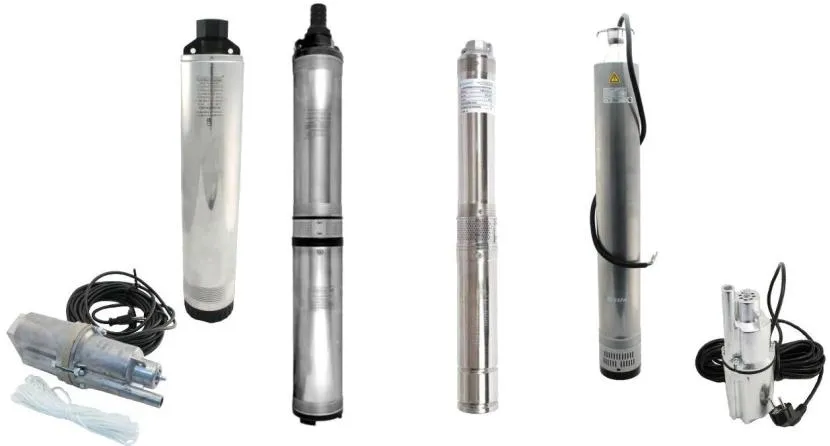

Погружные насосные устройства Источник variant-a.ru

Монтаж глубинного насосного агрегата начинается с подключения шланга для подачи водной среды. У современных моделей этот процесс максимально упрощён. Само устройство в скважинной шахте удерживается тросом.

Когда подбирается оборудование скважины на даче после бурения, лучше вместе с глубинным агрегатом монтировать гидроаккумулятор закрытой конструкции. При необходимости он может быть размещён вместе с автоматикой на существенном удалении от водоисточника. Идеальным вариантом для монтажа мембранного бака является специальная комната в жилой постройке. Она может находиться на первом этаже. Её также часто обустраивают в подвале.

Преимущества скважины с кессоном

При круглогодичном использовании скважины не обойтись без монтажа в ее устье кессона. Эта ограждающая конструкция представляет собой водонепроницаемую камеру, расположенную в водонасыщенном грунте. С точки зрения удобства обслуживания и эксплуатации скважина с кессоном — самый оптимальный вариант.

Кроме кессона, неотъемлемыми элементами водяной скважины являются гидроаккумулятор, насос поверхностного или погружного типа, трубы, запорная и регулирующая арматура, при желании хозяев и оголовок.

Зимой внутри кессона поддерживается стабильная температура. Обычно она не опускается ниже 0°C. В таких условиях насосное оборудование может эксплуатироваться круглый год

Такое решение имеет ряд преимуществ:

Все водопроводное оборудование размещено компактно в камере и для него не нужно выделять отдельное место в доме. Как и в случае с центральным водоснабжением, в дом нужно будет завести только трубу, а также питающий кабель для насоса.
Если дом предназначен исключительно для летнего проживания, то для удаления воды из водопровода на зиму потребуется всего лишь открыть сливной кран, находящийся в кессоне.
Когда нужно подать вводу в несколько точек на участке, то эту идею реализовать очень просто путем вывода из кессона необходимого числа трубопроводов. Регулировка процесса при этом осуществляется посредством вентилей.
Лебедка, смонтированная в верхнем отделении камеры, упростит процесс извлечения насоса из глубокой скважины в случае необходимости его ремонта или замены.
Камера защитит от замерзания скважинное оборудование, находящееся в ней. Если монтаж кессона выполнен правильно, можно не беспокоиться о сохранности его начинки даже при температуре -35°C.

Таким образом, при наличии кессона неблагоприятные внешние факторы никак не отразятся на качестве водоснабжения дома.

Основное требование к кессону — герметичность. При нарушении этого условия по обсадной трубе в водоносный слой может попасть грязная вода из камеры. Загрязнение водоносного горизонта недопустимо, поэтому оголовок колодца и кессон всегда должны оставаться сухими.

Для снабжения водой дома и приусадебного участка лучший вариант кессона — пластиковый. Он обеспечивает 100% герметичность. Упрощает его доставку и монтаж небольшой вес

При расчете высоты этой конструкции следует исходить из глубины промерзания грунта. Чтобы кессон гарантированно находился ниже этой точки, размер принимают равным двум метрам. Для удобства выполнения работ внутри кессона диаметр внутреннего пространства должен быть в пределах 1–1,5 м.

Изготавливают камеру из металла, пластика, кирпича или железобетонных колец. В его днище есть место для фиксации конструкции на обсадной колонне. Патрубки для выведения труб и кабелей находятся в стенках. Для обеспечения удобного доступа к оборудованию кессон часто укомплектовывают лестницей. Закрыта камера герметичной крышкой.

Роторная система

Это бурильные установки под воду, которые осуществляют сверление породы методом непрерывного вращения рабочего элемента – ротора, на котором закреплены режущие долота.

Они получили широкое распространение благодаря относительно небольшим размерам и способности производить работу на большой глубине. Кроме того, использование ротора позволяет легко проходить твердые скальные породы и даже вечную мерзлоту. Такое устройство с легкостью пройдет известняк, мергель, вечномерзлый грунт.

Отработанная порода может выноситься на поверхность одним из следующих методов:

При помощи обратной воды, она под высоким давлением закачивается в шахту в процессе сверления.
С применением раствора глины, подающийся по штангам методом прямой промывки.
Также часто используется обычный шнековый способ.

Выбираем трубы для водопровода

Самыми лучшими принято считать изделия, выполненные из меди, так как они не ржавеют, обладают высокой прочностью и длительным сроком службы. Основным недостатком медных изделий является их высокая стоимость.
Металлопластиковые изделия также снискали большую популярность. Обусловлено это тем, что такие трубы изготавливаются из неподверженного воздействию коррозии алюминия, покрытого с двух сторон тонкой полиэтиленовой пленкой. Подобная многослойная система дает возможность гарантировать высокую защиту от коррозии и устойчивость к разрывам. Кроме того, внутреннее полиэтиленовое покрытие более устойчиво к появлению отложений, чем изделия из металла.
Полипропилен характеризуется максимальной долговечностью и простотой монтажа. Также одним из достоинств таких изделий является их низкая стоимость, и оборудования. Например, цена простейшего паяльника, с помощью которого можно проложить водопроводные трубы по всему дому, редко когда превышает 800–1000 рублей.

Установка и подключение насоса

Подключение глубинного насоса для скважины

Для скважин используется погружной насос. Он опускается прямо в шахту. Для подключения насоса необходимо выполнить следующие действия:

на муфту насоса вкручивается обратный клапан, его задача не допустить слив воды из накопителя после отключения насоса;
для защиты насоса от мелких частиц и песка, устанавливается дополнительный фильтр;
к обратному клапану присоединяется труба, идущая к накопителю;
чтобы надежно соединение к электропитанию его помещают в водонепроницаемую муфту и крепят провод по всей длине шланга;
крепится страховочный трос к специальному отверстию на насосе;
труба и питающий кабель выводятся через отверстие в оголовке, страховочный трос крепиться к оголовку;
всю конструкцию опускают в трубу;
оголовок крепиться на обсадной трубе, а провод подключается к пульту управления.

Площадка для бурения

Для размещения бурового оборудования нужно место. На «пустом» участке проблем с этим не будет, а вот если участок облагорожен, имеет специальные насаждения, деревья или строения, нужно подумать, как лучше разместить буровую машину.

Основные требования к технологической площадке таковы:

Свободная площадка с границами 4 × 12 метров;
Проезд шириной 3 м;
Наличие ворот приветствуется, но иногда оказывается проще демонтировать 1 — 2 секции забора;
Буровая мачта (высотой около 10 метров) не должна задевать провода ЛЭП и ветви деревьев;
Уклон участка — не более 15 градусов;
Расстояние до дома — не менее 3 м.

Место бурения определяется специалистом во время осмотра участка. А так как вы уже знаете требования к технологической площадке, то можете поделиться с ним своими соображениями. Удалось наладить «конструктивный диалог» — перед Вами адекватный подрядчик.

Что нужно для водоснабжения из скважины

При бурении индивидуальных скважин с применением буровой техники в шахту опускают колонну из обсадных труб, материалом изготовления которых являются полимеры (непластифицированный поливинилхлорид НПВХ, ПНД) или сталь, иногда пластиковые трубы вставляют внутрь металлических при больших глубинах. На этом этапе должна быть известна схема обустройства скважины, к примеру, если вода подается в водопровод через адаптер, его не рекомендуется закреплять на пластиковую хрупкую стенку трубы, колонна или ее верх должны быть выполнены из металла.

Чтобы понять, как обустроить скважину на воду после бурения, следует рассмотреть все оборудование и инженерные сооружения, которые нужны для доставки воды во внутренний водопровод дома. Для обеспечения жилища скважинной водой необходимы:

Обсадная колонна. После прохода скважинного канала в него погружают колонну из труб длиной 6 м, которые соединяют между собой посредством резьбы. Она должна иметь гладкие прочные стенки, выдерживающие наружное давление грунта, и диаметр, подходящий для погружения выбранной модели электронасоса.

В последнее время пользуется популярностью индивидуальное бурение абиссинских скважин частными лицами в случаях, если зеркало воды на участке находится ближе, чем 9 м от уровня земли. Для этого гидробуром проделывают узкое отверстие в земле и погружают внутрь трубу из полиэтилена низкого давления (ПНД) с самодельным фильтратором на конце, которую подключают к поверхностному электронасосу. Глубина самодельных абиссинок доходит до 30 м, обсадной колонной и подающим трубопроводом одновременно является опущенный в канал трубный участок ПНД.

Приспособления для погружения насоса и всасывающего рукава в источник. Опуская глубинный насос, всегда применяют оголовок или крышку при адаптерном подключении, к которым привязывают агрегат и прикрепляют подающую трубу. При креплении адаптера подающий воду трубопровод пропускают через его боковой фитинг, закрепленный на стене колонны.

Схема обвязки скважины с глубинным насосом

Электронасос. Существуют две группы электронасосов для подачи воды: погружные и поверхностные, первые опускают в скважину на большую глубину, чтобы они погрузились без помех, требуется обсадная колонна подходящего диаметра из заводских скважинных труб. В поверхностных электронасосах для водозабора с глубин до 9 м используют узкий рукав или водопроводную трубу малого сечения, поэтому широкая колонна для их работы не требуется — это является определяющим фактором при их использовании для всасывания воды из абиссинок.

Автоматика. Чтобы отключать насос после наполнения водопроводной системы, используют реле давления, для его настройки и контроля устанавливают манометр, расширительный бак применяют для хранения водных запасов и поддержания давления в магистрали. Перечисленные приборы являются основными узлами бытовой водоподающей магистрали с электронасосом, при использовании поверхностных видов все перечисленные элементы и помпу часто собирают в единый блок — насосную станцию.

Пример обвязки водоисточника с поверхностным насосом в доме

Помещение для размещения насосного оборудования. Поверхностные электронасосы и управляющая автоматика могут располагаться вблизи источника или на некотором расстоянии в техническом павильоне или жилом здании. Если оборудование находится рядом с обсадной колонной, принимают меры для его предохранения от атмосферных осадков и низких температур, сооружая утепленный кессонный колодец.

Трубопровод. Для подачи воды в дачный дом или коттедж используют специальную трубу из ПНД, один конец которой подключают к оголовку скважины или адаптеру, а второй заводят в дом, подсоединяя к поверхностному электронасосу или внутреннему водопроводу.

Арматура. Для управления потоками воды и соединения отдельных участков трубопровода около скважины и в доме используют сантехническую арматуру: угловые и многовходовые фитинги, тройники, муфты, шаровые краны.

Фильтры. Воде из подземных источников часто требуется чистка, в неглубоких водных пластах присутствуют песок и глина, которые отстаивают или отсеивают грубым фильтрованием и далее пропускают через адсорбционные фильтраторы. Намного сложнее обстоит дело при использовании глубинных артезианских источников, вода из которых часто содержит повышенные концентрации железных, калиевых, марганцевых, магниевых оксидов, сероводорода. Для ее очистки от вредных примесей используют дорогостоящие способы с применением аэрационных установок обезжелезивания, колонн с ионообменными смолами, фильтров обратного осмоса.

Виды скважин

Необходимое оборудование

Определившись с типом системы, составив схему и проведя расчеты, приступают к выбору оборудования. Конечно, если работы производит специализированная организация, в проектной документации указан тип, производительность и марка оборудования.

Однако зачастую владелец участка приобретает комплектующие у разных производителей, ориентируясь на отзывы и качество. Несмотря на это, особо важным является именно насос — от него зависит работоспособность всей системы и обеспечение водой.

Основной насос монтируется в самой скважине. Его задача — поддержание стабильного давления по всей магистрали. Также в систему могут дополнительно монтироваться 1−2 насоса с меньшей производительностью, цель которых — обеспечивать работу определенного оборудования.

Что касается показателей производительности, то насос приобретают с учетом 10−15% ниже того объема жидкости, который дает скважина за единицу времени. Это позволит избежать сухого хода, а также быстрого ремонта. Остальные элементы системы можно подбирать, ориентируясь на соотношение цена-качество.

Типы скважин для частного водопровода

Процесс устройства скважины для воды в частном доме потребует определенных навыков. Система водоснабжения должна получиться надежной и качественной.

Для его сооружения нужны:

время;
усилие;
деньги.

Для того чтобы добиться результата, когда вода из скважины начнет поступать в дом, предварительно много что надо сделать. Существует несколько видов скважин.

Артезианская или известняковая

Водоснабжение частного дома можно организовать из артезианской скважины. Вода с ней берется из глубокого слоя известняка. Глубина может достигать 200 метров. За счет этого параметра подобный источник водоснабжения характеризуется высокой производительностью – 10 м3 в час. Обычно такую скважину на воду делают сразу для нескольких участков или небольшого поселка.

Артезианская или известняковая скважина

Процесс бурения и сооружения конструкции для частного дома – дорогое удовольствие. Кроме того, требуется лицензия на применение артезианских вод, поскольку этот водный источник принадлежит государству.

Скважина на песок

Вода качается из поверхности слоя, состоящего из песка. Глубина конструкции – 20-40 метров. Такая скважина подойдет для частных домовладельцев, поскольку у нее не очень высокая производительность – 1,5 м3 в час. Потребуется еще дополнительный фильтр для очистки воды от песка.

Абиссинская скважина

Представляет собой стальную трубу с наконечником и фильтром. Трубопровод из нержавеющего материала забивается в землю на глубину водоносного слоя, примерно на 10-15 метров. К концу трубы, выходящей наружу, присоединяется ручной насос. Такой вид скважины для частного дома встречается очень редко.

Монтаж трубопровода внутри помещения

Приступать к монтированию трубопровода следует после утверждения детального плана его прохождения по строению и придомовой территории. В процессе ее разработки можно легко выявить сложные участки и заранее их тщательно проработать, ведь проще решить сложности на этапе разработки, чем прокладывать новую траншею. Кроме того, детальный чертеж даст возможность составить более конкретную смету, что также способствует существенной экономии и сокращению непредвиденных расходов.
При прокладке трубопровода внутри стен в штробах, следует помнить, что труба с холодной водой должна находиться ниже трубы с горячей водой. Таким образом предотвращается попадание конденсата, и исключается нагрев.
Монтаж водопровода начинается с прокладки линии холодной воды, начиная с подключения трубы к вводу в дом. После этого, она подсоединяется к гидроаккумулятору, затем через тройник идет на систему водоочистки и далее к потребителям.
Труба от фильтра грубой очистки подводится к санузлу, где подключается к бачку унитаза. Там он соединяется с системой через тройник и дополнительный запорный кран, далее вода распределяется последовательно между всеми пользователями. Также с наличием запорных кранов на каждой точке водоотведения.
Монтаж водопровода горячей воды производится точно также, единственным отличием следует считать наличие большего количества точек крепления трубы к стенам, для предотвращения провисания.
После прокладки магистралей и надежного их крепления на стенах можно начинать устанавливать сантехническое оборудование: мойку, душевую, умывальник.
После монтажа всего оборудования крайне желательно выполнить опрессовку всей системы и проверить работу слива.
