Схемы разводки
Если решено использовать однотрубную систему отопления Ленинградка, то схемы разводки могут быть разными. Каждая технологическая схема разводки имеет свои преимущества и недостатки, а также особенности.
Вертикальная схема
Вертикальная разводка отопления Ленинградка в частном доме подходит для двухэтажных построек небольшой площади. Такие разводки бывают открытыми и закрытыми, а циркуляция теплового носителя бывает принудительной или гравитационной.
Реализовать вертикальную схему сложнее, потому что трубопроводы нужно прокладывать вдоль стен под потолком с соблюдением необходимого уклона. Нагретая жидкость попадает из котла в расширительный бак, а далее под давлением движется по трубам к отопительным приборам
Для правильной и эффективной работы всей системы важно установить котел ниже уровня батарей
Горизонтальная схема
В одноэтажных постройках и отдельных помещениях небольшой площади используется горизонтальная схема однотрубной системы отопления Ленинградка. Все радиаторы монтируются в одном уровне вдоль стен по периметру помещения.
Как правило, это схемы с принудительной циркуляцией, поэтому в контуре используется следующее оборудование:
- циркуляционный насос, установленный на обратном трубопроводе;
- нагревательный котел (агрегат подключают к системе подачи воды и канализации);
- расширительная емкость открытого типа с патрубком для слива воды при закипании и спуска воздуха;
- отопительные приборы с кранами Маевского;
- трубы для подачи нагретого теплоносителя и отведения остывшего;
- фильтры для очищения теплового носителя перед его поступлением в котел;
- краны для слива воды или антифриза из системы либо для ее заполнения.
При использовании расширительного бака закрытой разновидности кроме перечисленного оборудования понадобится воздухоотводчик, манометр и предохранительный клапан. Такие системы называют закрытыми.
Самотек и использование насоса
Отдельно рассмотрим системы отопления Ленинградка в частном доме от газового котла с принудительной и естественной циркуляцией теплоносителя. В первом случае для циркуляции жидкости используется насосное оборудование, а во втором – ток жидкости происходит самотеком за счет уклона труб и гравитации.
Сравнив эти две системы, можно сделать следующие выводы:
Чтобы тепловой носитель нормально циркулировал самотеком, важно правильно подобрать диаметр трубопровода, рассчитать угол наклона и его протяженность.
Контуры с естественной циркуляцией применяют только в одноэтажных домах с небольшой площадью.
В сетях с принудительным током можно применять трубопроводы меньшего сечения. Это позволяет сэкономить на разводке
Более того трубы меньшего сечения лучше смотрятся в интерьере.
В контурах с самотечной циркуляцией нагревательный котел устанавливается ниже уровня отопительных приборов, поэтому в доме должен быть подвал или цокольный этаж. А расширительный бак должен быть установлен в наивысшей точке контура, то есть на чердаке, который нужно хорошо утеплить, чтобы жидкость не замерзла. Разводки с принудительным током не имеют всех этих недостатков.
Если гравитационная система используется в двухэтажном доме, то на втором этаже радиаторы греются сильнее, поэтому для повышения теплоотдачи приборов на первом этаже в них устанавливают больше секций.
Самотечные системы не применяют в домах сезонного проживания и постройках с мансардами. В первом случае система будет замерзать, а во втором – просто нет места для установки расширительного бака.
Плюсы и минусы системы отопления Ленинградка
Разработали систему еще в прошлом веке. Изначально она была рассчитана на массовое строительство. Добиваясь максимальной эффективности, разработчики пренебрегли некоторыми недостатками.
Преимуществом Ленинградки является простота монтажа
Обзор системы разумно начать с рассмотрения плюсов:
- Расход труб при изготовлении Ленинградки на 30% меньше, чем для другой системы.
- Меньший расход материала и объема монтажных работ способствует снижению себестоимости отопления.
- Ленинградка подходит для одноэтажных и многоэтажных зданий.
- Схема считается самой надежной. Контур изначально нужно правильно смонтировать, настроить, и он будет без сбоев работать.
- Для функционирования отопления не нужны дорогостоящие распределительные узлы.
- Нижнее расположение разводки в одноэтажном здании позволяет прятать трубопровод под пол. На поверхность выступают только патрубки подключения отопительных приборов.
- Схема настолько проста, что смонтировать все узлы под силу неопытному специалисту.
- Если говорить о минусах, то их тоже много, и они существенные:
- Каждая последующая батарея, удаленная от котла, слабее прогревается. Чтобы улучшить обогрев крайних комнат, на батареях приходится увеличивать количество секций.
- Горизонтальная разводка трубопровода не позволяет в одноэтажных зданиях к отоплению подключать полотенцесушители, систему «теплый пол». Установка циркуляционного насоса приводит к дополнительным расходам
- Выдержать уклон трубопровода на больших площадях сложно, а иногда невозможно. Самотечная система работать не будет. Отопление придется оснащать циркуляционным насосом, что приводит к дополнительным расходам.
Чтобы полностью разобраться с сильными и слабыми сторонами Ленинградки, стоит подробнее изучить все существующие варианты ее схем.

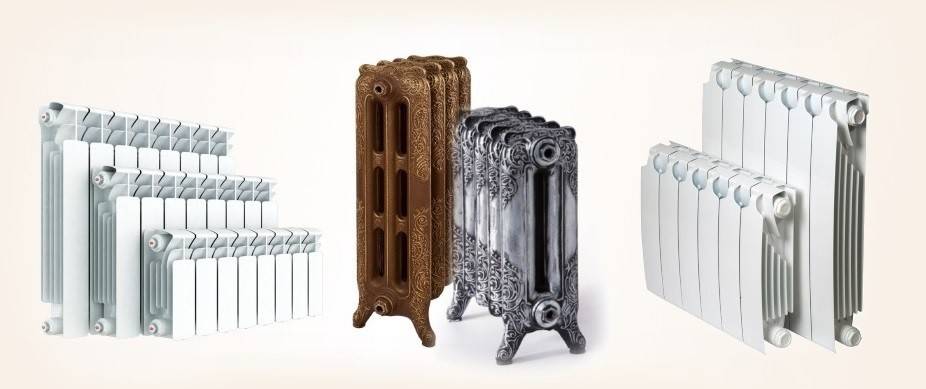

Подходящие радиаторы
Выбор радиаторов производит владелец дома, либо строители, выполняющие работу. В решении вопроса стоит опираться на личный опыт и финансовые возможности. Для совершения правильного выбора, нужно четко представлять конечный результат. Полезно изучить спрос, цены данного товара. Тщательный подход упростит выбор. Нужно учесть типы радиаторов, коих 4 типа:
- Алюминиевые
- Биметаллические
- Чугунные
- Стальные
Необходимо произвести подсчеты расходуемого тепла в комнатах. Это нужно для определения мощности выбираемого радиатора.
Советы при выборе радиатора:
- Выбрать товар средней стоимости
- Учесть внешние данные, сочетание с интерьером
- Учесть этаж размещения системы
- В частном доме нужно учесть максимальную температуру нагрева теплоносителя
- Узнать условия подключения системы
- Поинтересоваться весом изделия, способами монтирования
- Сделать расчет мощности
Если выбор в ленинградке сделан в пользу алюминиевых радиаторов, нужно изучить их возможности. Изделие выполняется способом литья. Представляет одинарную неразборную секцию. Сборку осуществляют из нужного количества секций.
Преимущества алюминиевых батарей:
- Небольшой вес
- Высокая теплоотдача
- Маленький объем теплоносителя
- Современный дизайн
- Доступная цена
Недостатки:
- Алюминий подвержен коррозии
- Чувствительность к составу теплоносителя
Возможный вариант – радиаторы из биметалла. Радиаторы, изготовленные из двух металлов. Чаще встречаются дуэты алюминий-медь, алюминий-сталь. В обоих случаях прекрасно дополняют друг друга. Трубы, находящиеся внутри корпуса служат для того чтобы:
- Препятствовать проникновению вредных веществ в корпус батареи
- Повысить надежность системы
- Данные свойства относятся к плюсам выбора. Отрицательными сторонами является:
- Высокая цена
- Труба может лопнуть под влиянием перепада температур
Отличие от обычной однотрубной схемы
По сути дела, можно было бы считать «ленинградку» стандартной однотрубной отопительной системой, если бы не одно «но» — перемычки под радиаторами.
В обычном варианте нагретый теплоноситель проходит через радиатор и отдает следующему тепло в той мере, в какой оно осталось после нагрева предыдущей батареи. В «ленинградке» ситуация немного другая. Нагретая вода идет через радиатор и через перемычку, то есть в следующую батарею она попадает чуть теплее, чем если пройдет только через радиатор – этот эффект возникает за счет смешивания жидкости в отрезке трубы, идущим от перемычки к последующему элементу системы. Схема в обоих случаях показана на шести составляющих, и разница на последнем составляет всего пять градусов, но даже это различие стоит дополнительных усилий и затрат по созданию байпасов.
Типы однотрубных систем отопления
Выше мы рассмотрели однотрубную схему отопления с естественной циркуляцией воды. Отметим ее преимущества:
- Простая конструкция, простой монтаж.
- Байпас позволяет регулировать температуру в каждом помещении.
- Систему можно использовать для коттеджа с мансардой, вторым этажом, подвальным помещением.
- По сравнению с другими системами, расход материала меньше.
- Для работы отопления не нужна электроэнергия.
В случае, когда у вас в розетке всегда есть 220 V, «Ленинградку» можно усовершенствовать. Установив циркуляционный насос, мы получим другой тип системы отопления, с принудительным движением жидкости. При этом:
- Сечение труб основной магистрали можно уменьшить. Трубы с небольшим диаметром продаются дешевле. Значит, затраты на систему отопления можно сделать еще ниже.
- Разводку магистральной трубы можно делать без уклона. Дизайн комнат выигрывает, да и монтаж становится проще.
- «Ленинградку» можно сделать в доме с низкими комнатами, без организации разгонного модуля.
- Эффективность работы системы отопления увеличится на 2 – 7% за счет более быстрого движения теплоносителя.

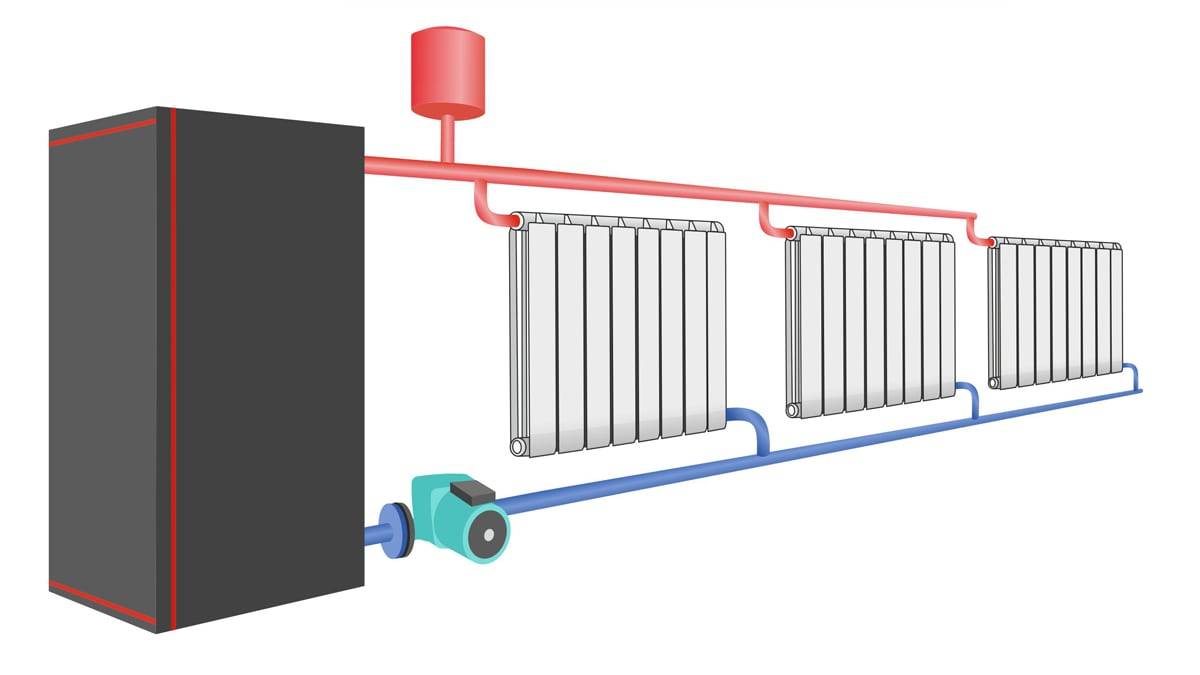

«Ленинградка» с принудительной циркуляцией теплоносителя.

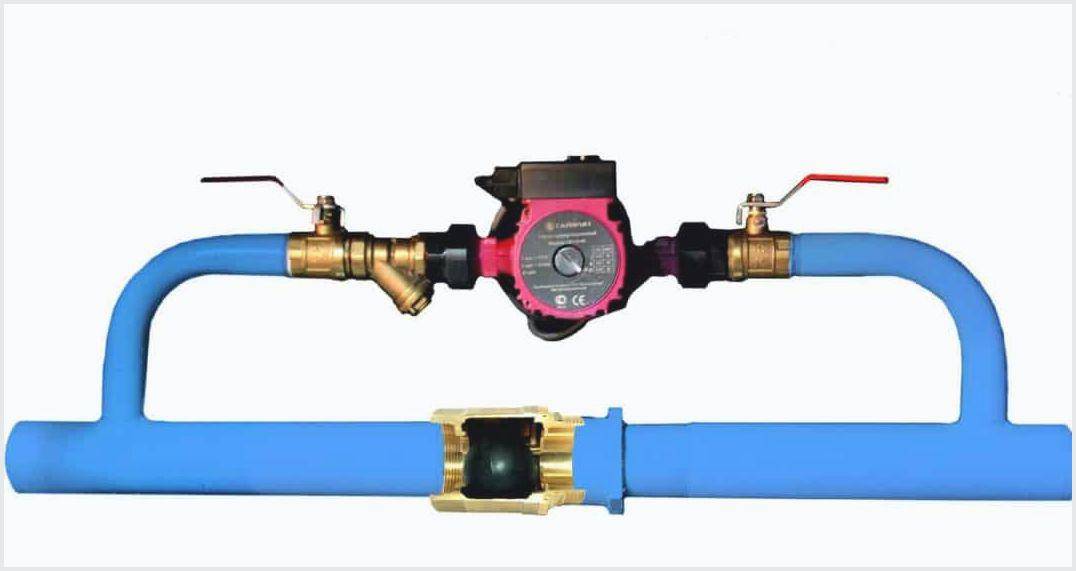

Установка циркуляционного насоса с байпасом и клапаном.
Нагреваясь, вода расширяется. Это обязательно учитывается в системе отопления. При этом различают два вида «Ленинградки»:
- Открытая система. Расширительный бак ставят в самой верхней точке. Такой вариант изображен на рис. 8.
- Закрытая система. Кроме герметичного резервуара с компенсатором расширения воды обязательно предусматривается клапан для аварийного сброса давления.
Открытая система дешевле закрытой. Если не менять воду, то коррозия труб из-за попадания воздуха через расширительный бак будет незначительна.
Открытая система. Расширительный бак установлен в самом верху.
Закрытая система не требует установки бака в верхней точке трубопровода. Это удобно, когда используется только принудительная циркуляция жидкости.

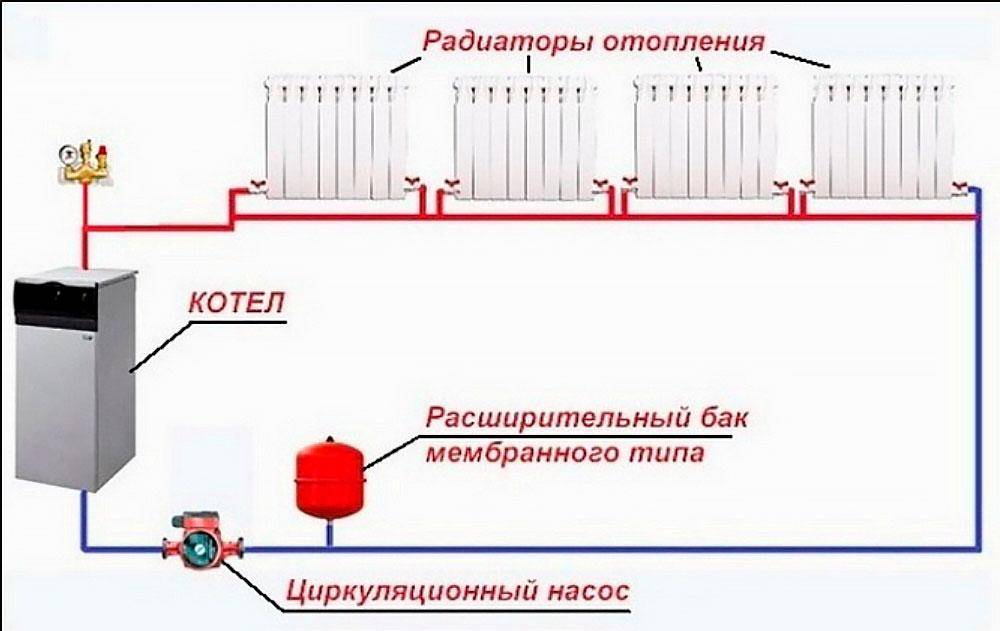

Расширительный герметичный бак установлен перед котлом. Клапан аварийного сброса давления не указан.
Кроме рассмотренной последовательной схемы подключения радиаторов, есть возможность и параллельного размещения теплообменников и контуров в «Ленинградке». При этом появляется возможность уменьшить нагрев или отключить набор батарей. Это полезно, если не нужно отапливать мансарду или комнату для гостей весь зимний сезон.

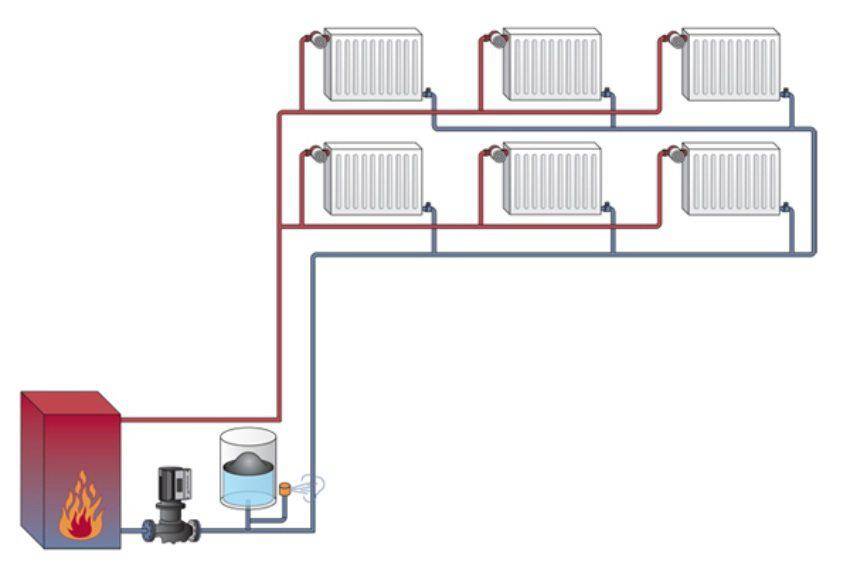

Параллельное подключение нескольких радиаторов в однотрубной системе отопления.
Топливные брикеты для котлов отопления
Кроме классического угля и угольных брикетов, в настоящее время выпускаются различные брикеты для отопления цена у которых разная и ее нужно уточнять перед покупкой. Брикеты изготовляются из отходов древесины, из торфа и отходов подсолнечника. Популярны торфяные брикеты для отопления отзывы о которых весьма многочисленные и положительные.
Брикеты изготовляются из высушенного и спрессованного торфа. Получаются небольшие компактные плитки, удобные для применения. Во всем мире считается неразумным сжигать цельную древесину, гораздо лучше использовать ее отходы и спрессовывать их. Любые горючие отходы уже научились превращать в брикеты для отопления отзывы об этом виде топлива неплохие – удобная транспортировка, высокая теплоотдача, длительное горение.
Типы циркуляции в системе отопления Ленинградка
Как и в любой другой системе обогрева с использованием жидкого теплоносителя, тепло передается из греющего контура котла к радиаторам с помощью потока жидкости. В этом смысле Ленинградка ничем не отличается от иных систем отопления. Хотя максимальная эффективность достигается при использовании классического гравитационного притока воды.
Система отопления Ленинградка с естественной циркуляцией
Классический вариант размещения радиаторов и труб по Ленинградской методике приведен на схеме ниже.
За счет нижнего подвода к радиатору регистры не забиваются трубным илом
Стандартный вариант отопления Ленинградка в частном доме открытого типа предполагает наличие расширительного бака в верхней точке контура. Горячая вода самотеком перемещается по трубам, последовательно отдавая тепло.
Зачастую хозяева, стремясь сэкономить на обустройстве водяного обогрева, не делают отдельные отводы на вход и выход в радиатор, а подключают батареи по проточной схеме, примерно так, как указано ниже на рисунке.
Такой вариант проще, но его хватает буквально на 4-5 лет работы, дальше систему нужно будет промывать
На первый взгляд, нет никакой разницы, но это не так. Радиаторы, соединенные между собой трубами основного контура без дополнительной врезки в систему разлива воды, эффективно отдают тепло только на первых годах службы. По мере того, как на стенах труб, особенно на входе в регистр, образуются пробки из-за отложений, эффективность теплоотдачи уменьшается в несколько раз. Стоит образоваться на входе пробке хотя бы в одном из радиаторов, как начинает страдать вся система отопления, и водяной котел в том числе, так как проток воды существенно уменьшается.
Еще хуже обстоит ситуация, если радиаторы установлены в разных квартирах многоквартирного дома, и на каждом входе имеется регулировочный кран. В этом случае жильцы ближайшего к котлу помещения, регулируя свою заслонку, могут заморозить батареи в остальных комнатах и квартирах.
Поэтому любители экономить и упрощать Ленинградку впоследствии вынуждены дорабатывать конструкцию:
- Ставить байпасы;
- Переделывать ленинградскую версию по закрытой схеме;
- Использовать принудительное перекачивание воды циркуляционным насосом.
Соответственно вырастут затраты как на отопление, так и на электроэнергию. Кроме того, система лишается своего главного преимущества — высокой надежности отопительного контура. Понятно, что такое отопление в частном доме Ленинградкой закрытого типа будет эффективно греть, пока встроенный насос будет в состоянии разгонять горячую воду по всем помещениям, но сделано это будет явно непрофессиональным способом, так как теряется сам смысл простой и супернадежной схемы.
Система отопления Ленинградка с принудительной циркуляцией
Нельзя сказать, что вариант с использованием дополнительного циркуляционного насоса хуже классической открытой разводки. Например, для загородных домов и даже дач отопление по схеме Ленинградки с насосом будет оптимальным, если хозяева не живут постоянно, а выбираются за город один-два раза в неделю.
В этом случае в систему потребуется врезать байпас, циркуляционный насос и расширительный бачок. В общем система становится более эффективной, но менее надежной и в полной мере зависимой от наличия электроэнергии в дачном поселке.
К положительным качествам можно отнести тот факт, что циркуляционная схема позволит намного быстрее прогреть основательно застывший дом. Понятно, что для таких конструкций приходится отказаться от воды в пользу незамерзающего антифриза для бытовых отопительных приборов. В целом использование антифриза не только улучшает работу Ленинградки, но и эффективно защищает крыльчатку насоса и алюминиевые радиаторы от коррозии.
Принцип действия схемы отопления «Ленинградка»
Появление современного обогревательного оборудования, новых технологий позволило усовершенствовать «Ленинградку», сделать ее управляемой и увеличить функциональные возможности.
Классическая «Ленинградка» представляет собой систему обогревательных приборов (радиаторов, конвертеров, панелей), соединенных единым трубопроводом. По этой системе свободно циркулирует теплоноситель — вода или смесь антифриза. В качестве источника тепла выступает котел. Радиаторы устанавливают по периметру жилья вдоль стен.
Галерея изображений
Фото из
Ленинградка — усовершенствованный вариант одной из самых простейших схем отопления, применяемый по сей день в обустройстве домов небольшой площади
Приборы в этом варианте отопления последовательно подключаются к коллекторной трубе, теплоноситель поочередно перетекает от одного радиатора к другому
Сборка отопления Ленинградка производится с помощью тройников, коллектроная труба располагается по периметру помещения
Для устройства однтрубных контуров отопления характерно минимальное количество труб, соединителей и арматуры, что положительно отражается на бюджете сооружения
В числе отопительных систем, относящихся к схеме Ленинградка, есть открытые сооружения с характерным для них незамкнутым бачком. Чаще всего это гравитационные варианты
В случае устройства Ленинградки в приоритете закрытые схемы с герметичным расширительным баком, группой безопасности и циркуляционным насосом, т.к. при характерном нижнем подключении приборов требуется стимулирование движения теплоносителя
Для сооружения системы Ленинградка характерно нижнее подключение приборов отопления и горизонтальная разводка. Батареи оснащаются кранами для возможности отключения на случай ремонта
Для устройства Ленинградки с естественным перемещением теплоносителя требуются точные расчеты. В этом случае коллекторная труба прокладывается только сверху, а теплоноситель перетекает по вертикали
Одна из простейших схем организации отопления
Принцип устройства системы и подключения приборов
Предельно простая в сооружении система отопления
Минимальная материалоемкость Ленинградки
Расширительный бак открытой отопительной системы
Однотрубная закрытая отопительная система с эспанзоматом
Распространенный вариант с нижним подключением
Подача теплоносителя в схемах с верхней разводкой
Систему отопления, в зависимости от расположения трубопровода, делят на два вида:
- горизонтальную;
- вертикальную.
Трубопровод системы может располагаться либо снизу, либо сверху. Верхнее расположение труб считается наиболее эффективным в плане теплоотдачи, в то время, как нижние трубы проще монтировать.
Нижнее подключение приборов требует обязательного использования насоса, из-за чего экономические приоритеты системы несколько сокращаются. При верхнем варианте необходим точный расчет в период проектирования и устройство разгонного участка, из-за чего увеличивается протяженность трубопровода и расходы на его сооружение.
При нижнем подключении приборов отопления к отопительной магистрали необходимо предусмотреть сужение труб на участке, необходимое для направления теплоносителя в радиатор
Циркуляция теплоносителя может происходить принудительно (с помощью циркуляционного насоса) или естественно. Также система может быть закрытого или открытого типа. Об особенностях каждого вида системы расскажем в следующем разделе.
Именуемая «Ленинградкой» однотрубная система отопления подходит для одно-, двухэтажных жилых построек небольшой площади, оптимальное количество радиаторов – до 5 штук. При использовании 6-7 батарей необходимо произвести скрупулезные расчеты конструкции. При наличии от 8 радиаторов система может быть недостаточно эффективной, а ее установка и доработка — неоправданно дорогостоящей.
Диагональный вариант подключения в однотрубной схеме хоть и позволяет увеличить теплоотдачу системы на 10 — 12 %, но не избавляет от «перекоса» в температурном режиме между первыми от котла и крайними батареями
Монтаж обогревательной конструкции «Ленинградка»
Прежде чем начать возведение обогревательной системы частного дома своими руками, необходимо выполнить грамотный и точный расчет. Самостоятельно это будет сделать проблематично, поэтому лучше обратиться к профессионалам в данной отрасли. С помощью расчета можно определиться с перечнем оборудования и материалов, необходимых для работ.
К основным элементам «ленинградки» относятся следующие:
- котел для нагрева теплоносителя;
- металлический или полипропиленовый трубопровод;
- радиаторы (батареи);
- расширительный бак или бачок с клапаном (для открытой системы);
- тройники;
- насос для обеспечения циркуляции теплоносителя (в случае с принудительной схемой конструкции);
- шаровые краны;
- байпасы с игольчатым клапаном.
Помимо расчетов и приобретения материалов, следует также учесть место прохождения трубопровода. Если его планируется провести в стене или в полу, потребуется подготовить специальные ниши – штробы, которые должны располагаться по всему периметру контуров. Кроме того, все трубы необходимо обернуть теплоизоляционным материалом для того, чтобы не допустить понижения температуры жидкости до поступления в радиаторы.

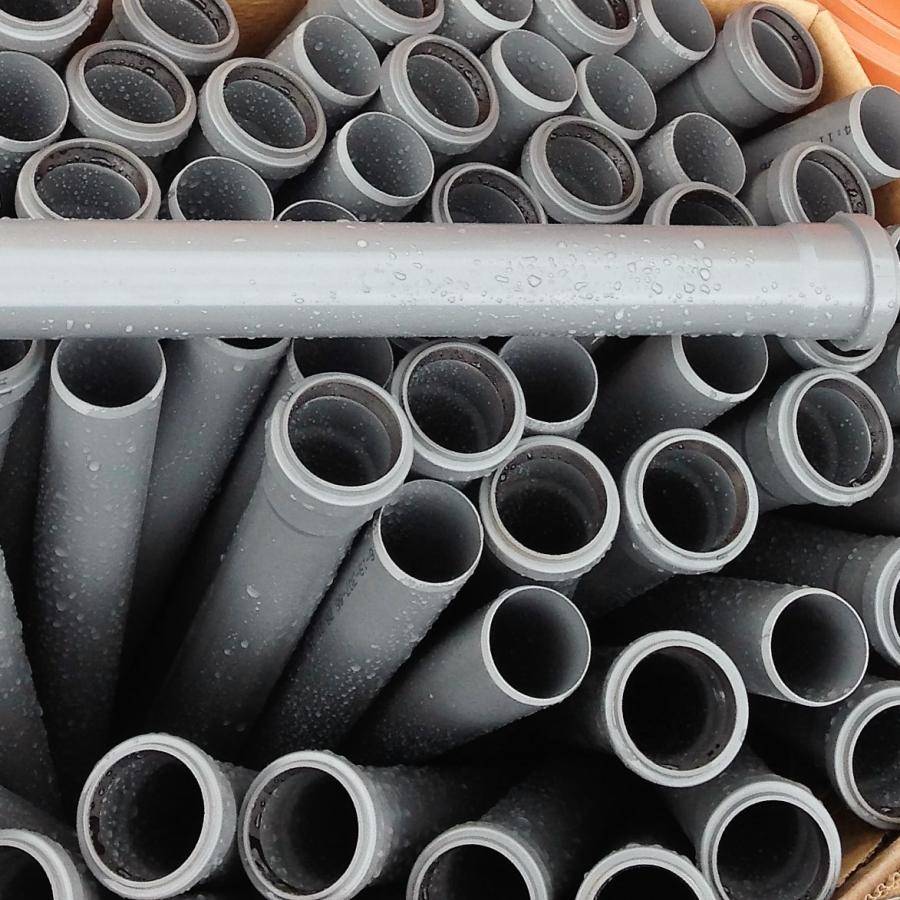

Какой лучше выбрать материал для трубопровода?
Чаще всего в качестве трубопровода для установки «ленинградки» в частном доме используется полипропилен. Данный материал достаточно прост при монтаже и недорог. Однако, специалисты не рекомендуют ставить полипропиленовые трубы в регионах, где температура воздуха опускается слишком низко, имеются в виду Северные территории.
Полипропилен начинает плавиться, если температура теплоносителя становится выше 95 градусов, что может привести к разрывам труб. В таких случаях целесообразнее воспользоваться металлическими аналогами, которые по праву считаются наиболее надежными и долговечными.
Кроме материала, при выборе трубопровода важно правильно подобрать его сечение. При этом немаловажное значение имеет количество используемых радиаторов в схеме
Например, если в цепи предполагается 4–5 элементов, то диаметр труб для магистрали должен составлять 25 мм, а для байпаса это значение меняется на 20 мм. Таким образом, чем больше в системе радиаторов, тем больше сечение труб. Это позволит легче провести балансировку при запуске отопительной конструкции.

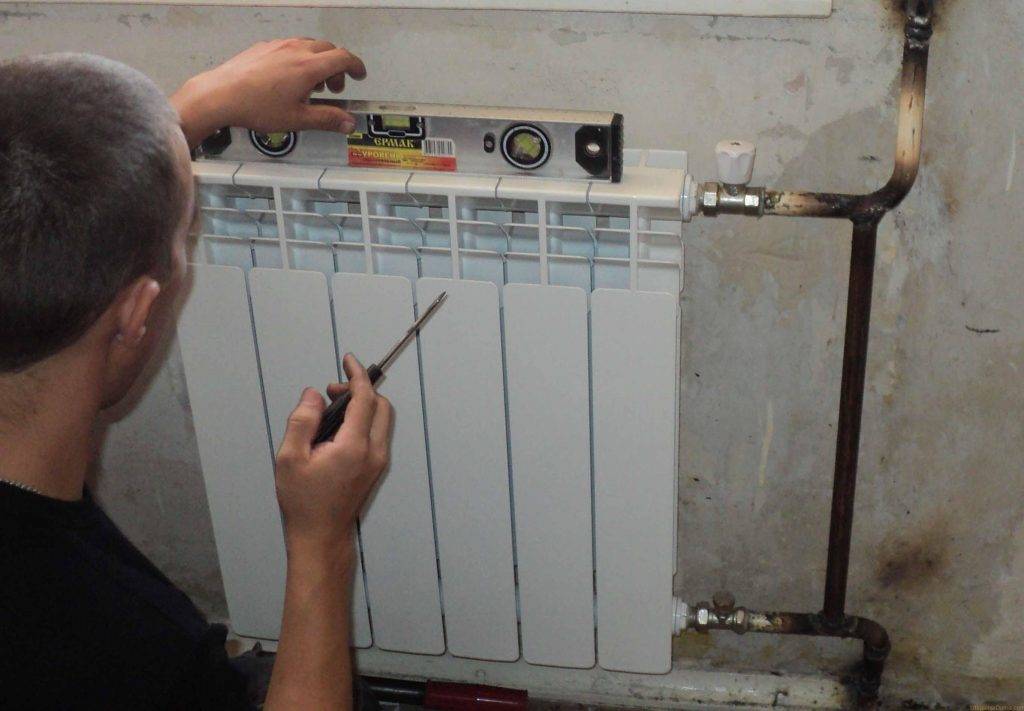

Соединение радиаторов и труб

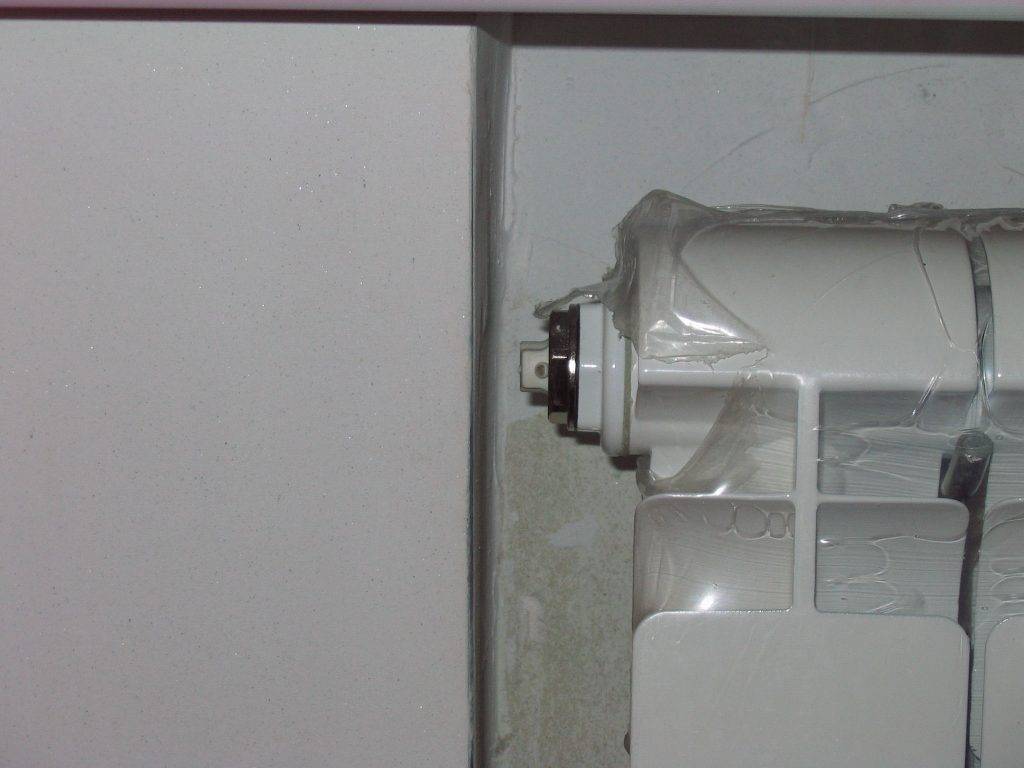

Установка крана Маевского.
Байпасы изготавливаются вместе с отводами и потом монтируются в магистраль. При этом расстояние, соблюдаемое при установке отводов, должно иметь погрешность в 2 мм, чтобы во время соединения элементов конструкции, батарея поместилась.
Люфт, который допускается при подтягивании американки, как правило, составляет 1–2 мм. Главное, придерживаться такого значения и не превышать, а то она может пойти под откос и появится протечка. Для получения более точных размеров, потребуется вывернуть в радиаторе вентили, расположенные по углам, и измерить расстояние между муфтами.
Запуск отопительной конструкции
Перед тем, как запускать систему отопления «ленинградка», необходимо открыть краны Маевского, установленные на радиаторах, и выпустить воздух. После чего делается контрольный осмотр конструкции на наличие изъянов. Если они обнаружены, их следует устранить.
После запуска оборудования проверяются все соединения и узлы, а затем проводится балансировка системы. Под данной процедурой понимается выравнивание температуры во всех радиаторах, которая регулируется с помощью игольчатых клапанов. Если в конструкции нет протечек, лишних шумов и помещения нагреваются достаточно быстро, оборудование установлено правильно.
Ленинградская система отопления частного дома хоть и устарела с течением времени, видоизменилась, но все же распространена, особенно в зданиях с малыми габаритами. Ее несложно установить самостоятельно, при этом экономя денежные средства на привлечение специалистов и необходимое для возведения оборудование.
Диаметр труб
Общий контур, замкнутый на котле, выполняется из трубы большего диаметра – один дюйм или больше. Отводы для подключения радиаторов – ¾ дюйма. Распределение тепла происходит за счет разницы давления в общей трубе и радиаторе, а также конвекции, ведь в радиаторе теплоноситель остывает гораздо быстрее.
Поток воды разделяется надвое между байпасом и радиатором. От того, какое оказывает сопротивление радиатор и байпас, зависят пропорции, в которых горячий теплоноситель попадет в теплообменник или обогнет его по перемычке. Поставленная задача решается как раз подбором диаметра труб. Если основная магистраль выполняется большим диаметром и, соответственно, пропускной способностью, то байпас укладывается тем же меньшим диаметром, что и патрубки к радиатору.
Простой и дешевый вариант, хоть и требует чуть большего времени на монтаж и количество переходников, зато существенно сравнивает температуру по всей протяженности контура.
В случае если по каким-то причинам нельзя проложить трубу единым контуром по всему зданию формируются дополнительные контуры меньшей протяженности. Между контурами также необходимо уравновесить распределение теплоносителя, иначе возможен вариант, когда вся горячая вода попросту будет обходить больший по протяженности контур, ведь у него сопротивление выше.
Решить эту проблему подбором диаметра труб уже не получится. Необходимо использовать игольчатый вентиль, устанавливаемый на обратке меньшего контура.
Варианты разводки и принцип действия
Простая ленинградская система отопления для работы использует уникальные свойства жидкостей, которые при нагревании становятся легче и поднимаются в подключенный радиатор. Труба, в одноэтажном доме прокладывается по периметру здания, обычно под полами или на их уровне. Горячая труба является дополнительным источником тепла, который обеспечивает более равномерный прогрев помещения. В результате исключаются промерзания удаленных от радиаторов участков. Для обогрева частных домов и коттеджей используется однотрубная система ленинградка отопления при правильном расчете и монтаже достаточно для уюта и комфорта.
В принципе отопление ленинградка – это модернизация простейшей однотрубной схемы разводки. В однотрубной системе все радиаторы соединены последовательно и с последней батареи теплоноситель возвращается в котел для последующего нагрева. Система примитивна до предела, ее основной недостаток – неравномерный нагрев радиаторов по пути следования теплоносителя. Второй недостаток – для замены или ремонта любого радиатора нужно останавливать систему отопления.
Если система монтируется как закрытая с циркуляционным насосом, то при небольшом количестве радиаторов (не более 5) неравномерность нагрева незначительна. Однотрубная схема, если применить трубы большего диаметра, может работать как гравитационная с открытым расширительным баком.
Модернизированная однотрубная схема ленинградка
Однотрубная система отопления с принудительной циркуляцией ленинградка отличается способом подключения батарей к подающей трубе. Радиаторы врезаются параллельно трубе, по направлению движения горячей воды. Вначале подключается верх радиатора, а затем нижний патрубок батареи, но можно применить и нижнее подключение. Нижнее подключение — входной и выходной патрубок радиатора находится внизу. Теплоноситель, циркулирующий в подающей трубе при достаточной скорости движения, обеспечивает равномерный нагрев приборов отопления. Так функционирует отопление в частном доме ленинградка – простая и надежная система.
При необходимости к нему можно подключить конвекторы, спрятанные в нишах под большими окнами. Конвектор располагается горизонтально и чтобы вода поступала в него при монтаже необходимо сделать врезку патрубка особым способом. Он срезается под углом 45 градусов и вваривается в подающую трубу. Создается сопротивление набегающему потоку и часть воды из подающей трубы ответвляется и попадает в конвектор.
Вертикальная однотрубная схема отопления
В многоэтажных домах применяется схема с вертикальной разводкой. Подающая труба выводится в чердачное помещение и затем утепляется. От подающей трубы опускаются вниз отводящие трубы. Батареи на этажах подключены последовательно
При монтаже важно, чтобы радиаторы располагались строго по одной вертикали
Иногда применяется параллельное соединение радиаторов на различных этажах. При этом соединении батареи подключаются параллельно к подающей трубе, а выходы батарей подключаются также параллельно к другой трубе, которая опускается вниз и соединяется с трубой «обратки». В данном случае можно выделить элементы двухтрубной системы. Это комбинированная схема.
Схема ленинградки с естественной циркуляцией
Для небольших домов и коттеджей может найти применение однотрубная система отопления с естественной циркуляцией ленинградка, в которой движение воды происходит под действием гравитационных сил. Для организации такой схемы необходимо применить трубы достаточно большого диаметра. Больший диаметр подающей трубы уменьшит гидравлическое сопротивление, а увеличенное количество теплоносителя уменьшит неравномерность нагрева радиаторов. Кроме того труба, проложенная по периметру помещения, работает как дополнительный источник тепла. При монтаже необходимо соблюдать наклон труб по направлению движения теплоносителя.
Простая и надежная схема отопления проста в монтаже и эксплуатации. Ее можно легко модернизировать. При установке байпасов, кранов и клапанов, появляется возможность замены или ремонта батарей без остановки системы. Ленинградская схема после модернизации позволяет установку нужной температуры и регулировку отдачи радиаторов в разных помещениях.
Как сделать отопительную конструкцию из полипропилена своими руками?
Изготовление ленинградской отопительной системы проходит в несколько этапов.
Расчёты
Правильное обустройство отопления невозможно без индивидуальных расчётов. Что необходимо рассчитывать перед монтажом однотрубной схемы:
- Мощность отопления — количество тепла, которое по максимуму может быть необходимо для обогрева дома. Мощность рассчитывается в специальной программе с учётом размеров комнат, материала стен, наличия утепления, количества и размеров оконных/дверных проёмов.
- Мощность каждого радиатора — определяется их количеством в системе, исходя из общей мощности системы отопления.
- Гидравлический расчёт системы — определение гидравлических сопротивлений — необходим для организации эффективного самотёка.
- Объём теплоносителя и системы отопления — объём котла и радиаторов (указывается в технических паспортах) + внутренний объём труб (высчитывается по формулам объёма — длина трубы умножается на квадрат внутреннего радиуса и на число «пи» — 3,14).
- Расчёт объёма расширительного бачка — должен составлять 15% от объёма теплоносителя в системе.
Тепловые расчёты также учитывают при выборе схемы отопления.
Монтаж
Приведём пошаговую инструкцию к монтажу однотрубной схемы:
Установка нагревательного котла — в отдельное помещение или отгороженную часть коридора, веранды, кухни. Для самотёка желательно, чтобы место установки котла было углублено на 0,5—1 м в подвальное пространство (выполнено снижение уровня пола, ступенька).
Установка радиаторов отопления — алюминиевых, стальных, чугунных. В однотрубную схему могут быть врезаны любые типы батарей. Их обязательно ставят под каждым окном и по желанию — вдоль глухих стен строения.
Крепление раздаточного коллектора: в системе с естественной циркуляцией — на высоте, под потолком или на чердаке.
Крепление расширительного бачка — он также выводится в чердачное пространство.
Соединение котла, радиаторов, бачка, коллектора пропиленовыми трубами
При этом важно учесть, что патрубки котла и выходы радиаторов выполнены из металла. Для их подсоединения к пластиковым трубам понадобятся специальные фитинги
Эти устройства имеют гладкую муфту с одной стороны и резьбу с другой. Вначале — их накручивают на металлический патрубок, после — спаивают с краем пластиковой трубы. При необходимости — вместе с трубами в систему встраивают циркуляционный насос.
Наполнение системы водой, проверка возможных течей.
Подключение электроприборов (насоса, возможно — котла), пробный запуск отопления.
Внимание! Далее желательно утеплить раздающий коллектор и расширительный бачок — для снижения теплопотерь и предупреждения замерзания отопителя в ёмкостях на чердаке
