Как приступить к строительно-монтажным работам по устройству и запуску ливневки

Недорогая ливневая канализация своим руками

Первое, что приходит на ум для того, чтобы обустроить на участке бюджетный вариант ливневой канализации – уложить специальные лотки.

Лотки могут быть сделаны из бетона или пластика, но цена на них «кусается». Это заставляет пользователей нашего портала искать более дешёвые варианты обустройства ливневой канализации и систем водоотвода с участка.

Мне нужно сделать недорогую ливнёвку, длиной около 48 м, по краю забора, для отвода талых вод, которые идут от соседа. Воду надо отвести в канаву. Задумался, как сделать отвод воды. Сначала пришло в голову купить и установить специальные лотки, но тогда от них останутся «лишние» решетки, да и особая эстетика для ливнёвки мне не требуется. Решил купить асбоцементные трубы и распилить их болгаркой вдоль, тем самым получив самодельный лоток.

Несмотря на бюджетность этой идеи, наличие необходимости самостоятельно пилить асбоцементные трубы пользователя не привлекла. Второй вариант – возможность купить водосточные желоба (пластиковые или металлические) и уложить их на подготовленное основание в слой бетона около 100 мм.

Пользователи портала отговорили Денис1235 от этой идеи в пользу первого варианта, который является более долговечным.

Зацепившись за идею недорогой ливнёвки, но не желая связываться с самостоятельным распилом труб, Денис1235 нашел завод, производящий асбестоцементные трубы, где их сразу распилят на куски длиной 2 м (чтобы при перевозке не треснул 4-х метровый) и привезут на участок уже готовые лотки. Осталось только разработать схему укладки лотков.

Получился следующий «пирог»:

  • Грунтовое основание в виде ложа.
  • Слой песка или ПГС толщиной около 5 см.
  • Бетон около 7 см.
  • Лоток из асбестоцементной трубы.

В итоге я сделал на даче бюджетную ливнёвку. На это ушло: 2 дня на копку траншеи, ещё два дня на бетонирование и монтаж трассы. На лотки я потратил 10 тыс. руб.

Практика показала, что трасса отлично «перезимовала», не треснула и перехватывает воду от соседа, оставляя участок сухим. Также интересен вариант дождевой (ливневой) канализации пользователя портала с ником yury_by.

Т.к. кризис не думает заканчиваться, то я задумался, как устроить ливневую канализацию для увода дождевой воды от дома. Хочется и проблему решить, и сэкономить, и сделать всё качественно.

Подумав, пользователь решил сделать ливнёвку для отвода воды на базе гибких двустенных гофрированных труб (они стоят дешевле в 2 раза, чем «рыжие» канализационные), которые используются для укладки силовых кабелей под землёй. Но, т.к. глубина залегания трассы водоотведения планируется всего в 200-300 мм при диаметре трубы в 110 мм, yury_by опасался, что гофротрубу при попадании воды между двух слоёв может разорвать зимой.

В итоге yury_by решил взять бюджетную «серую» трубу, которую используют при обустройстве внутренней канализации. Хотя у него были опасения, что трубы, не обладающие такой жесткостью, как «рыжие», сломает в грунте, практика показала, что с ними ничего не случилось.

Если наступить на «серую» трубу она превращается в овал, но в том месте, где я её закопал, нет значительных нагрузок. Только уложен газон и есть пешеходные нагрузки. Уложив трубу в траншею и присыпав её грунтом я и убедился, что они держат форму, а ливнёвка работает.

Пользователю так понравился вариант установки недорогой ливнёвки на базе «серых» канализационных труб, что он решил его повторить. Все нюансы процесса наглядно демонстрируют следующие фотографии.

Копаем яму под дренажный колодец для сбора воды.

Выравниваем основание по уровню.

Устанавливаем бетонное кольцо.

Следующий этап – засыпаем на дно колодца гравий фракции 5-20.

Отливаем из бетона самодельную крышку колодца.

Устройство ливневки

При обустройстве ливневой канализации требуется проведение определенного объема земляных работ. Так, для прокладки трубопровода и установки лотков необходимы траншеи. При монтаже каждого точечного дождеприемника выполняется воронкообразный уклон к нему так, чтобы вода уходила в приемник самотеком. Также земляные работы необходимы для монтажа лотков и резервуара с собираемой водой.

При создании траншей на их дне выполняется основание из щебня, поверх укладываются трубы или лотки. Трубы не должны быть перфорированными, так как в них не должны поступать грунтовые воды. Единственная их задача — транспортировка собранных с поверхности осадков к резервуару. Открытые лотки закрываются съемными крышками-решетками. Через эти решетки осадки попадают в систему. Они являются прочными, на них можно наступать. Дополнительно решетки препятствуют попаданию в трубопровод крупного мусора.

От засора ливневку защищают фильтрами и сифонами. Вместо лотков-приемников воды в составе системы можно использовать колодцы (смотровые и перепадные).

Инженеры компании “Мос-дренаж” напоминают, что обустройство ливневки удобнее всего проводить после завершения строительства и до начала выполнения ландшафтных работ. Установка резервуара для сбора отводимой влаги может выполняться на любом этапе строительства, в тот момент, когда на участке проводятся земляные работы с помощью техники.

Типы и конструктивные особенности ливневой канализации

Конструкция ливневой канализации отличается в зависимости от объемов осадков и архитектурных особенностей участка.

Различают три конструктивных типа прокладки дождевой канализации

  • Открытая — самая простая модификация. Состоит из сливных желобов, по которым вода отводится с участка. Применяется при небольших объемах осадков и при наличии свободного стока за пределы двора.

  • Закрытая — более сложная конструкция. Включает приемники дождевой воды, систему подземных труб и колодцев, а также резервуар для вывода (откачки) водяной массы.

  • Комбинированная — объединяет обе предыдущие дренажные системы. Дождевая вода стекает в желоба и приемники, а оттуда перенаправляется по системе труб и фильтров в резервуар или коллектор.

Открытый тип ливневой канализации может состоять как из неглубоких каналов, вымощенных плиткой или камнем, так и проложенных желобов, закрытых решетками.

Закрытая ливневка своей основной частью скрыта под землей. Снаружи остаются только приемники дождевой воды, расположенные в местах стекания из настенных водосточных труб и низинах участка.

Комбинированная ливневая система эффективна на обширных земельных участках. Она обеспечивает максимальное отведение воды и минимизирует затраты на прокладку дождевой канализации.

По типу водосбора ливневая канализация может быть следующих типов:

  • Точечная — дождевая вода собирается в приемник, расположенный под стоком настенной водосточной трубы или в нижней точке площадки. Оттуда она самотеком направляется в трубы и по ним — в резервуар.

  • Линейная — сбор дождевой воды осуществляется длинным желобом водоотвода, что позволяет охватить значительную территорию. В месте слива водоотвода в трубу монтируется уловитель песка или корзина для задержки мусора.

Часто оба типа водосбора сочетаются на одном участке, что повышает эффективность отведения воды с территории.

Как подобрать трубы для ливневки

Требования, которым должны соответствовать трубы дождевой канализации

Как уже сказано выше, трубы ливневой канализации могут иметь как надземную, так и подземную прокладку, и должны быть устойчивы тем видам воздействий, которым подвергаются во время эксплуатации.

В целом, список требований к материалу труб выглядит так:

Прочность. Сюда относится в основном, устойчивость к механическим воздействиям: давлению, как наружному, так и внутреннему, а также ударным нагрузкам. Ливневая канализация сооружается в расчете на несколько десятков лет использования, и поэтому, прочность и долговечность является обязательными ее свойствами.
Устойчивость к ультрафиолету. Там, где трубы проходят по поверхности почвы, они подвергаются воздействию солнечного света, поэтому использование материала, чувствительного к данному фактору, приведет к снижению прочности отдельных фрагментов канализации.
Стойкость к агрессивным реагентам. В осадках эти вещества встречаются редко, а в талых водах могут присутствовать в больших количествах, так как зимой ими активно обрабатывают дорожное полотно, поэтому стоит предусмотреть и этот момент.
Устойчивость к температурным перепадам

Некоторые виды пластика хорошо выдерживают повышение температуры, а при минусовых температурах становятся хрупкими, такие трубы можно использовать с большой осторожностью, располагая там, где им не грозит механическое воздействие.

Установка водоприемников. Правила и особенности

Монтаж дождеприемника требует серьезного подхода и подготовки. Установка водоприемника проводится под трубой, в которую стекают осадки

Важно, чтобы стоки в полном объеме попадали в резервуар, иначе ливневая канализация не выполнит своих функций. Перед установкой измерьте длину, ширину и высоту купленного дождеприемника

Эти параметры понадобятся для выкопки котлована. Инструкция по установке дождеприемника:

  1. Выкопайте котлован по заранее рассчитанным параметрам дождеприемника, к глубине прибавьте 30-40 сантиметров, сбоку прибавьте по 3 сантиметра.
  2. Дно котлована равномерно засыпьте слоем песка. Песчаную подушку намочите и тщательно утрамбуйте кувалдой или бревном.
  3. Подключите водоприемник к канализационным трубам, которые ведут к коллектору. Постарайтесь расположить установку по высоте как можно ровнее.
  4. Поверх песчаной подушки залейте тонким слоем до 30 сантиметров бетонный раствор. Подождите, пока бетон застынет.
  5. Приступайте к установке на дно котлована дождеприемника. Его нужно надежно закрепить.
  6. Залейте бетонный раствор с боков агрегата. Следите за тем, чтобы бетон лился равномерно. Стенки чугунного резервуара не прогнуться, а вот за пластиковыми стенками следите внимательно. Прогиб стенки рано или поздно приведет к растрескиванию.
  7. Установите перегородку, корзину водосборника.
  8. Накройте дождеприемник сверху решеткой.

Гравий подойдет для засыпки промежутка между отверстием водосборника и землейПромежуток между отверстием водосборника и землей засыпьте гравием или щебнем. Решетка для дождеприемника выбирается отдельно или идет в комплектации. Для красоты устанавливают кованные медного или золотого цвета решетки, это только вопрос вкуса. Пластиковые решетки более дешевые и универсальные. Не забывайте очищать решетку от грязи, листьев и другого мусора, чтобы он не препятствовал прохождению воды. Корзину дождеприемника также периодически очищайте от загрязнений. Теперь вы знаете, как правильно установить дождеприемник.

Элементы для транспортировки воды

Транспортирующие элементы, из которых состоит ливневая канализация – лотки, трубы, желоба – необходимы для переправления воды из приемных устройств в коллектор.

Трубы

Для того чтобы понять, как следует подбирать материалы, следует вспомнить, как функционирует ливневая канализация – труба, входящая в систему, не испытывает особых нагрузок. Давление в сетях отсутствует, температура транспортируемой жидкости не отличается от температуры окружающей среды.

Поэтому к подбору материалов не предъявляется особо строгих требований. Как правило, современные строители используют трубы из полимерных материалов, реже применяются бетонные и стальные.

Трубы бетонные – хороший выбор для городских систем, они имеют большие диаметры, имеют хорошую устойчивость к нагрузкам и коррозии, они не разрушаются под действием стоков и влаги, содержащейся в грунте.

В частном строительстве бетонные трубы применяют редко, так как работать с ними неудобно. Основной недостаток, которым отличаются бетонные трубы – это большой вес, что создает сложности при транспортировке и монтаже.

Использование стальных канализационных труб для прокладки наружной системы трубопровода невыгодно из-за их высокой стоимости и склонности к коррозии. Под действием агрессивной среды стоков трубы быстро разрушаются.

Поэтому для наружной системы водоотведения чаще применяют полиэтиленовые трубы, имеющие диаметр 110 мм. Эти изделия не разрушаются под действием агрессивной среды стоков и достаточно прочны, чтобы их можно было применять для наружной прокладки.

Рекомендуется применять следующие разновидности:

  • Труба канализационная из ПВХ. Эти трубы легко монтировать, для сборки сетей не требуется специальное оборудование, а наличие штатных уплотнителей обеспечивает достаточную герметизацию стыков. Для монтажа необходимо применять пвх трубы, предназначенные для наружной прокладки. Эти пластиковые изделия отличаются морозоустойчивостью и прочностью. Как правило, они имеют оранжевый цвет. Для частных домовладений для наружной ливневой канализации, как правило, используются пластиковые трубы, имеющие диаметр 110 мм. Труба канализационная из пвх очень жесткая, поэтому для создания поворота нужно применять специальные пластиковые фитинги.
  • Многослойные гофрированные трубы. Этот вид труб производится из полипропилена, но есть полиэтиленовые многослойные изделия из пнд. Трубы пнд, имеющие диаметр 110 мм, способны выдержать достаточно большие нагрузки за счет наличия большого числа ребер жесткости, поэтому они прекрасно подходят для прокладки наружной канализационной системы. При этом внутри трубы из пнд гладкие, поэтому не создается препятствий для продвижения стоков. Кроме того, трубы из пнд размером 110 мм имеют меньший вес, чем трубы из ПВХ того же диаметра, поэтому их легче разгружать и монтировать.

Чтобы обеспечить самотечное движение стоков, необходимо выдержать правильный уклон при укладке любых труб. Минимально возможный уклон определяется в зависимости от размера труб.

При использовании труб, имеющих диаметр 110 мм уклон должен составлять 0,02. Если уклон будет меньше, то система водоотведения будет менее эффективна. Но и слишком большой уклон делать нельзя, так как трубы будут быстрее заиливаться.

Лотки

Для сбора и транспортировки поверхностной влаги широко используются лотки ливневой канализации. Монтировать такие схемы намного легче, так как объем земельных работ сильно сокращается. Современные строители используют лотки, выполненные из:

  • Обычного бетона.
  • Полимерного бетона.
  • Полимерных материалов.

Достоинством бетонных лотков является простота их изготовления и доступная цена. Сегодня бетонные лотки изготавливают, применяя метод вибропрессования, поэтому они более долговечны, чем литые аналоги.

https://youtube.com/watch?v=Dzbe4NczmT0

Недостаток, которым отличаются бетонные лотки – это их достаточно большой вес. Полимербетонные лотки отличаются более продолжительным сроком службы, но и цена у них выше.

При обустройстве частных территорий намного чаще используют пластиковые лотки. Все виды лотков укладывают так, чтобы был уклон к коллектору, так как именно правильно выдержанный уклон позволяет стокам двигаться самотеком.

Колодцы

Для обеспечения стабильной работы системы необходимы колодцы ливневой канализации. Они могут быть как железобетонными, так и пластиковыми. Поскольку последний вариант намного проще монтировать, а по эксплуатационным характеристикам он не уступает традиционным моделям, то полимерные колодцы используются чаще.

О ливневой канализации

Кроме отведения сточных вод хозяева частных домов должны позаботиться об удалении талой и дождевой воды, в ином случае возможно подтопление участка и размывание фундамента. Ливневки встречаются трех видов.

  • открытая (еще такие системы называют арычными);
  • закрытая. Она состоит из дождеприемников, труб и колодцев;
  • смешанная.

Арычная система – простой и экономичный вариант. Она представляет собой сооружение из лотков и каналов, которые выводят воду за пределы приусадебного участка. При этом вода из такой системы может применяться для сельскохозяйственных нужд, в частности, для орошения.

Дождеприемник закрытой ливневки

Закрытая система считается наиболее совершенной, правда, и обойдется она дороже. Закрытая ливневка по сути представляет собой трубопровод, скрытый под землей. Вода в него попадает из дождеприёмников. Закрытая ливневка может выводить воду в естественный водоем, грунт или в специальный резервуар для дальнейшего использования. Совмещение с бытовой канализацией запрещено, так как при сильных осадках это может привести к затоплению колодцев.

Принципы монтажа ливневой канализации

Для начала выкапывают траншеи глубиной до 500 мм, это будут линии водоотвода. При этом необходимо учесть необходимость уклона. Дно траншеи выстилается слоем песка (высота слоя должна быть не менее 200 мм). Дополнительно копают приямки под дождеприемники, в этом случае стоит использовать уже готовые решения. Рекомендуется их использовать в сочетании со специальными мусоросборниками. В траншеи укладывают полимерные трубы или лотки (следует выбирать исходя из типа ливневки). Если вы отдали предпочтение простой открытой системе с выводом воды на газон, учтите, что в местах вывода воды почва может размываться. Если вы выбрали закрытую систему, смотровой колодец необходимо установить через каждые десять метров и в местах поворотов. Вся система может подключаться к большому накопительному резервуару (перед ним желательно установить пескоулавливатель) или к центральному коллектору.

Напорная канализация

Устройство напорной канализации

Напорный коллектор обычно устанавливают в тех местах, где самотечную канализацию соорудить невозможно. По сравнению с самотеком это более сложная конструкция, потому что в нее входит не только система колодцев, но и откачивающий насос.

Как работает напорная канализация?

  • Во-первых, это большая сборная емкость, расположенная недалеко от дома. Сюда канализационные стоки поступают самотеком.
  • Во-вторых, это еще несколько колодцев, сооруженных под септик, или готовый септик, расположенный за пределами участка.
  • В-третьих, это напорная линия трубопровода, идущая от сборного колодца к септику с соблюдением угла подъема.

Откачивающий насос устанавливают в сборный колодец, и оттуда он подает стоки в сторону септика, где и происходит утилизация нечистот. Недостаток этой системы заключается в том, что она энергозависима. Во всем остальном это та же канализация.

Причем для участков, находящихся в низинах, это единственный способ организовать канализационную систему.

Наземные работы

Работы по обустройству ливневой канализации загородного дома предполагают подготовку траншеи для укладки трубопровода и непосредственный монтаж системы.

Действия выполняются в следующем порядке:

Траншею необходимо копать с учетом всех нюансов, включая составленную схему расположения, угол наклона и глубину закладки труб.
Дно траншеи тщательно выравнивают и утрамбовывают.
Затем делают песчаную подушку высотой около 20 см.
Обустраивают котлован для установки коллекторного колодца.
На песчаную подушку в траншее укладывают трубы и соединяют их между собой с помощью фитингов.
Если ветка трубопровода имеет длину больше 10 метров, то дополнительно монтируют ревизионные колодцы, а в местах, где дождеприемники стыкуются с трубами, ставят пескоуловители.
Делают осмотр готовой конструкции, обращая внимание на целостность системы.
На следующем этапе решения задачи, как сделать ливневку на участке, выполняют проверку герметичности и работоспособности системы. Для этой цели в водоприемник заливают воду.
При отсутствии дефектов траншею засыпают грунтом, а желоба и лотки закрывают решетками.

Рекомендации

Специалисты делятся некоторыми рекомендациями относительно того, как наилучшим образом произвести выбор и монтаж ливневых стоков.

  • Обязательно начинайте все работы по установке желоба только после того, как подготовлено бетонное основание. Оно должно быть не тоньше, чем 7-10 см.
  • Тупиковую часть лотка нужно хорошо загерметизировать, приладив к ней торцевую заглушку, входящую в комплект.
  • После установки нужно укрепить стенки лотка. Для этого нужно использовать бетонирование. Если ливневая канализация располагается вдоль дорожки (заасфальтированной или выложенной брусчаткой, плиткой), то бетонировать лоток нужно только со стороны, которая не прилегает к дорожке.

Торцевая заглушка понадобится не только для оформления «начала» желоба, но и для его «конца»

Важно очень хорошо герметизировать лоток в этом месте, чтобы не допустить протечек и попадания воды на участок. Установка решетки должна проводиться сразу после того, как лоток укреплен бетоном

Устанавливать решетку на застывший бетон может быть проблематично. В конце присыпьте бетон грунтом и утрамбуйте, чтобы скрыть места укрепления

О том, как установить водоотводный лоток на брусчатку, смотрите в следующем видео.

Глубина заложения труб

Принцип работы ливневой канализации определяет ее место расположения, то есть под землей. Поэтому возникает вполне справедливый вопрос, на какую глубину необходимо закапывать трубы. Ответ на данный вопрос приведен в СНиПе 2.04.03-85. Как гласит данный документ, минимальная глубина должна определять опытом использования инженерных сетей в конкретном регионе.

Важно знать! В большинстве случаев, когда используются системы с трубами диаметром 0.5 метра, минимальная глубина для данных магистралей составляет 0.3 метра. Если же были использованы магистрали большего диаметра, то глубина закапывания данных элементов должна составлять минимум 0.7 метра

Для того, чтобы избежать сложный расчетов и неуверенности в полученных данных, лучше воспользоваться опытом людей, которые занимаются установкой подобных канализационных систем профессионально, и узнать о необходимой глубине. Также можно получить данную информацию у соседей, при условии, что они уже завершили обустройство ливневых канализационных систем.


Подземная часть

Вернуться к содержанию

Необходимость охранной зоны ливневой канализации

Это то, чему не придают значения домовладельцы, устраивая ливневку самостоятельно.

Что может повредить канализации:

  • насаждения над трубами;
  • строительные работы в местах залегания;
  • прокладка инженерных систем;
  • пешеходные дорожки или автомобильные проезды.

Все это может серьезно повлиять на качество вашей ливневой системы или вообще испортить ее.

Строжайшие нормативы СНиП создают защитное пространство для канализационной системы в полосе 5 метров по обе части территории от края закопанной системы.

Запрещенные действия в зоне охранного пространства:

  • Проведение строительства и сооружение временных помещений.
  • Устройство свалки или склада.
  • Организация стоянки автотранспорта.
  • Изменение установленного уровня грунта – срез или добавка.
  • Высадка деревьев и кустарников ближе, чем 3 м от труб.
  • Загромождение или блокировка доступа к системе канализации.

Составление проекта

Правильно составленный проект ливневой канализации — успех её эффективности на долгие годы. Следует правильно рассчитать размеры элементов системы. При проведении расчётов во внимания принимают такие показатели:

  • количество атмосферных осадков, которые выпадают за год в данной местности (можно узнать у соседей или у представителей ближайшей строительной компании, в сборнике СНиП);
  • тип и пропускная способность грунтов;
  • рельеф участка;
  • уровень залегания грунтовых вод;
  • место, куда будут поступать сточные воды.

Ливневая канализация своими руками обустраивается по предварительным расчётам, нанесённым на бумагу. Также составляется подробный масштабированный план системы с включением всех функциональных элементов.

https://youtube.com/watch?v=2lnlbpiI6JE

При установке системы отвода атмосферных осадков и талой воды учитываются финансовые возможности владельца, размер участка, климатические условия региона. Сточные воды следует правильно утилизировать. Для этого обустраивают коллекторы, септики. Стоки можно спускать в централизованную канализацию, канаву, водоёмы.

Элементы, необходимые для обустройства ливневки

Их разделяют на две группы – основные и дополнительные. С помощью последних достигается максимальная эффективность сети, дающая ей возможность в полном объеме исполнять свои задачи. В основной набор элементов включаются водосточные трубы с воронками и желобами (с их помощью собирается вода с кровельных покрытий), водосборники и дождеприемники точечного типа, трубы, по которым вода поступает в коллекторные резервуары, лоточные системы, подающие воду в трубы. К дополнительной группе относятся сифоны, не позволяющие распространяться неприятным запахам, улавливатели песка и иного мусора, заглушки, не позволяющие воде перемещаться в обратном направлении.

Составление гидропроекта

Гиропроект – документ, составляемый с учетом всех факторов, влияющих на эффективность работы водоотводной системы, основными элементами которой служат дренаж и ливневка. В нем учитываются климатические особенности местности, площадь поверхности, рельеф участка, характер почвы и рассчитывается суммарная пропускная способность водостоков и их количество.

Рассчитываются также и диаметры труб ливневой канализации, глубина их залегания и общая нагрузка на дренажную систему. Подлежат вычислению и некоторые другие параметры.

Главным нормативным документом, регламентирующим разработку любого гидропроекта, является свод правил и норм строительных работ СНиП.

Совет от профессионала:

Следует учитывать, что объединенные в одну систему дренаж и ливневка работают крайне неэффективно, ливневая канализация должна функционировать отдельно, ее переполнение может вызвать подмыв фундамента, что приведет к разрушительным последствиям.

Дренажную и ливневую системы нельзя объединять в одну

Строительство ливневой канализации

В целом, монтажные работы по устройству ливневок проходят так же, как и при прокладке наружных трубопроводов обычной канализации.

Выбор труб для подземной части трубопровода

Если монтируются наружные сети ливневой канализации, СНиП допускает использование следующих видов труб:

  • Асбестоцементные;
  • Стальные;
  • Пластиковые.

Асбестоцемент – это традиционный материал, используемый для сооружения наружных трубопроводов канализации, в том числе и ливневой. К недостаткам материала следует отнести его высокую хрупкость и значительный вес (метр трубы диаметром 100 мм весит более 24 кг). Стальные трубы имеют гораздо меньший вес (метр трубы весит около 10 кг), но зато они склонны к коррозии, поэтому для сооружения ливневки их использовать невыгодно.

В последнее время для сооружения ливневок используют пластиковые трубы. Они легкие (метр весит не более 5 кг), но прочные и устойчивые к коррозии. Кроме того, их легко соединять, для этого не требуется сварка. Можно использовать:

  • ПВХ трубы, если монтируются наружные сети, то для их сооружения нужно использовать особый вид труб, их окрашивают в оранжевый цвет;
  • Многослойные полимерные трубы. На сегодняшний день – это оптимальный вариант. У этих труб гладкая внутренняя поверхность, поэтому гидравлическое сопротивление не возникает.

Установка кровельной части

Работы проходит так:

  • В перекрытиях устраиваются отверстия для установки дождеприемников, все примыкания тщательно герметизируют.
  • Укрепляются отводные трубы при сооружении точечной системы или лотки – при монтаже линейной ливневки.
  • Устанавливают сточные стояки или трубы.
  • Собирается узел сброса воды в коллектор или выпуск в лоточные системы.
  • Все устройства крепятся к стенам и перекрытиям при помощи хомутов. Места для установки хомутов намечают заранее, не забывая соблюдать рекомендованные величины уклонов.

Прокладка подземной части

  • Начинается монтаж с устройства траншей. При строительстве таких систем, как ливневая канализация – глубина заложения, чаще всего, определяется не глубиной промерзания, а опытом эксплуатации систем в месте строительства.
  • Траншеи выкапываются с уклоном, то есть их глубина должна постепенно увеличиваться.
  • На дне траншей выполняется подушка из песка, высота слоя – 20 см.
  • Подготавливается котлован для установки коллектора.
  • В подготовленные канавы следует уложить трубы, соединения труб между собой и их присоединение к коллектору осуществляется с помощью обычных фитингов.
  • Если канализационная сеть состоит из единственной ветви, имеющей длину более 10 метров, то на ее середине стоит запланировать установку смотрового колодца. Такие колодцы следует ставить на местах разветвления сетей.
  • В месте соединения водоприемных желобов и систем труб ливневки устанавливают пескоулавливатели.
  • Теперь осталось произвести засыпку траншей, а открытые сооружения (лотки) прикрыть сверху решетками.

Этапы монтажа гофрированных труб

При укладке внутреннего трубопровода применяются стандартные методы: резиновый уплотнитель, фасонные элементы. Монтаж канализационных труб наружной системы предполагает копку траншеи. Основные этапы работ:

  • подготовка участка;
  • выемка грунта;
  • монтаж трубопровода;
  • обратная засыпка.

Участок очищается от сорной травы. Составляется план прокладки трубопровода, затем выполняется разметка площадки, для этого используют колья и веревку. Производится копка траншей. Их ширина определяется с учетом диаметра коммуникаций: между стенками канавы и трубой оставляют небольшое расстояние.

Во время копки траншеи предусматривается уклон. Величина данного параметра определяется в соответствии со СНиП. Если канава проходит возле дома, нужно отступить 20 см от стены. На дне траншеи обустраивается песчаная подушка. Затем раскладывают коммуникации, после чего можно переходить к их соединению. Если планируется использовать гофру, на канализационную трубу устанавливают уплотнитель (на второй виток). Участки трубопровода соединяют с помощью фасонных элементов. На последнем этапе производится засыпка песка (слой 10 см) и грунта.

Кол-во блоков: 15 | Общее кол-во символов: 19657 Количество использованных доноров: 7 Информация по каждому донору:

Источник

Коллектор (канализационный)

Кроме того, разработчики этих колодцев сделали огромные ассортименты размеров, и это очень нравится проектировщикам при создании современных колодцев.

Колодец – закрытая цилиндрическая вертикальная рабочая камера с врезанными патрубками входа и выхода с целью присоединения к системе труб ливневой канализации.

Также у колодца имеется смотровое окно или технологический люк, который позволяет спуститься вниз для того, чтобы проконтролировать систему канализации.

Ревизионные колодцы в согласии с СНиП 2.04.03-85 устанавливаются обязательно:

  • В местах слития двух или нескольких водяных потоков.
  • В точках, где меняется направление канализации.
  • В местах, где варьируется уклон труб.
  • В точках, где из труб одного диаметра осуществлен переход на другие трубы различного диаметра.
  • На прямых участках – через определенные расстояния, в зависимости от диаметра канализационной трубы, например:
    1. DN до 150 мм – 35 м;
    2. DN 500-600 мм – 75 м и т.д.
    3. DN 200-450 мм – 50 м

Размеры используемых труб будут определять величину диаметра и высоты колодца.

Для того чтобы уменьшить гидравлическое сопротивление в колодцах поворотного типа часто применяют вставки – это желоба с направляющей функцией, которые обеспечивают беспроблемный проход водного потока в необходимом направлении.

Колодцы являются очень важным элементом при очистке сбора воды ливневой канализации.

Очистить полость колодца значительно легче, чем проводить прочистку ливневой канализации, промывку засоренных или заиленных труб.

Для специальных перепадных колодцев требуется изменить глубину залегания канализационных труб.

В этой ситуации расположение выходного патрубка нужного диаметра должно быть выше входа.

Это бывает актуально, если необходимо уменьшить глубину прокладываемых труб канализации или обойти подземные препятствия. Устройство ливневой канализации на промышленном объекте предполагает исключительную доочистку потока воды до момента ее забора в водоем или на поле с фильтрацией.

В этом случае оборудуются специализированные колодцы для забора проб на содержание в воде химических составляющих или взвешенных нефтепродуктов. Они устанавливаются после локальных ливневых очистных сооружений перед выходным накопителем-коллектором.

Коллекторы-накопители для ливневой канализации

Каким бы разветвлённым не был проект ливневой канализации, как правило, она «завязывается» на единственной определенной точке водосброса.

Так, водные потоки собираются в одно единственное русло или сводятся к одному резервуару. Это углубленное техническое водопроводное оборудование называется коллектором.

Коллектором может быть труба из железобетонного или полимерного материала, которая располагается горизонтально. В нее должны врезаться трубопроводы со всех территорий сбора воды.

Если собранной воде требуется доочистка, то на коллекторе следует разместить специальные фильтры разнообразных типов очистки.

После этого вода отводится на дренажные поля или сбрасывается в водоемы.

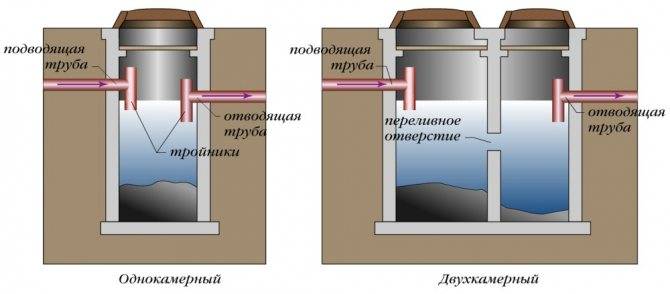

Часто выгоднее отводить воду в коллекторы закрытого типа, чем сбрасывать. Коллекторы закрытого типа представляют собой герметичные изделия с одной камерой и возможностью очистить воду.

В частном доме подобный прием может принести массу преимуществ. Как правило, ливневые воды в этих ситуациях не загрязнены и после этапов очищения в пескоуловителях для ливневой канализации, а также после отстаивания в коллекторах закрытого типа эти воды можно использовать в бытовых или же агротехнических целях. Для того чтобы экономично использовать ливневую воду в этих целях, достаточно установить погружной насос.

Часто вместо коллектора используются вышеперечисленные колодцы большого размера. В них еще можно осуществлять сбор дождевой воды и отводить ее к точкам сброса.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
